Chọn dây dẫn điện 3 pha thông qua công thức chuẩn mới nhất

Trong quá trình thiết kế và triển khai hệ thống cơ điện (M&E) cho nhà xưởng, cao ốc hay cả các cơ sở sản xuất quy mô nhỏ, điện 3 pha giữ vai trò trung tâm trong việc cấp nguồn vận hành. Việc lựa chọn dây dẫn cho hệ thống này không đơn giản chỉ là mua cáp về lắp đặt, mà đòi hỏi những tính toán kỹ thuật chặt chẽ và chính xác. Nếu lựa chọn không phù hợp, hậu quả có thể chỉ là tốn kém chi phí, nhưng nghiêm trọng hơn còn tiềm ẩn nguy cơ chập cháy, gây hư hỏng toàn bộ hệ thống. Bài viết dưới đây của lscable.vn sẽ giúp bạn chọn dây dẫn điện 3 pha thông qua công thức chuẩn mới nhất.

Hiểu đơn giản, hệ thống điện 3 pha sử dụng ba dây pha riêng biệt (L1, L2, L3) để truyền tải điện năng, thường đi kèm với dây trung tính (N) và dây tiếp địa (PE). Đây là thành phần cốt lõi trong các nhà máy, xưởng sản xuất và công trình thương mại nhờ khả năng truyền tải công suất lớn và vận hành ổn định.

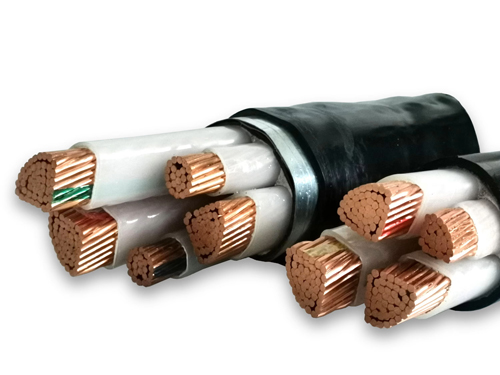

Vì sao cần lựa chọn dây dẫn điện 3 pha đúng tiêu chuẩn?

Trong hệ thống điện 3 pha, dây dẫn là thành phần đảm nhiệm việc truyền tải điện năng từ nguồn (như trạm biến áp, máy biến áp, tủ phân phối) đến các thiết bị tiêu thụ (động cơ, hệ thống chiếu sáng, máy móc công nghiệp). Nếu tiết diện dây quá nhỏ, dây dễ bị quá nhiệt, làm tăng tổn hao điện năng, giảm hiệu suất hoạt động và ảnh hưởng đến tuổi thọ của thiết bị. Ngược lại, nếu chọn sản phẩm có tiết diện dây dẫn quá lớn sẽ gây lãng phí chi phí đầu tư và vật tư không cần thiết.

Một số hậu quả phổ biến khi lựa chọn dây không phù hợp gồm:

• Dây bị nóng bất thường, lớp cách điện hư hỏng hoặc bong tróc.
• Sụt áp lớn ở cuối đường dây, khiến động cơ khó khởi động hoặc hệ thống chiếu sáng hoạt động không ổn định.
• Không tương thích với các thiết bị bảo vệ (CB, MCCB), dẫn đến tình trạng ngắt điện không chính xác hoặc không ngắt khi xảy ra sự cố.

Vì vậy, việc lựa chọn dây dẫn điện 3 pha cần dựa trên các tính toán và số liệu cụ thể, thay vì chỉ dựa vào kinh nghiệm mang tính cảm tính.

Các thông số cơ bản khi tính toán dây dẫn điện 3 pha

Trước khi áp dụng công thức chọn dây diện 3 pha, bạn cần nắm rõ những thông số kỹ thuật quan trọng thường được sử dụng trong quá trình tính toán:

• Điện áp hệ thống: Tại Việt Nam, giá trị phổ biến là 380/400 V đối với hệ 3 pha và 220/230 V đối với hệ 1 pha.
• Công suất tải (P): Được tính bằng W hoặc kW, thể hiện tổng công suất của toàn bộ thiết bị tiêu thụ trong hệ thống.
• Hệ số công suất (cosφ): Thường nằm trong khoảng 0,8–0,95, tùy thuộc vào đặc tính của từng loại tải.
• Hiệu suất (η): Áp dụng cho các thiết bị như động cơ, giá trị thường dao động từ 0,8–0,9.
• Mật độ dòng điện cho phép (J): Có đơn vị A/mm², phụ thuộc vào vật liệu dây (đồng hoặc nhôm) cũng như điều kiện lắp đặt thực tế.

Chẳng hạn, với dây đồng, trong điều kiện thông thường, mật độ dòng điện thường được chọn khoảng 5–6 A/mm²; còn đối với dây nhôm, giá trị này thường nằm trong khoảng 4–4,5 A/mm².

Chọn dây dẫn điện 3 pha thông qua công thức chuẩn

Có hai hướng tiếp cận phổ biến dựa trên công thức chọn dây dẫn diện 3 pha:

• Tính dây dẫn theo dòng điện và mật độ dòng điện.
• Tính dây dẫn theo tổn thất điện áp cho phép.

Công thức xác định dòng điện từ công suất 3 pha

Với hệ thống 3 pha, dòng điện được tính theo công thức:

Trong đó:

• I: Cường độ dòng điện (A).
• P: Công suất tải (W).
• U: Điện áp dây (V), thường là 380 V.
• cos⁡φ: Hệ số công suất.
• η: Hiệu suất (đối với động cơ).

Ví dụ, một động cơ 3 pha công suất 10 kW, 380 V, cos⁡φ=0,85, η=0,85:

Sau khi có dòng điện, bước tiếp theo là tìm tiết diện dây (S).

Công thức tính tiết diện dây theo mật độ dòng điện

Mối quan hệ giữa dòng điện, tiết diện dây và mật độ dòng:

Trong đó:

• S: Tiết diện dây (mm²).
• I: Dòng điện tải (A).
• J: Mật độ dòng điện cho phép (A/mm²).

Với dây đồng, thường chọn J≈5–6 A⁄mm2; dây nhôm khoảng 4–4,5 A/mm².

Với ví dụ trên, nếu lấy J=6:

Từ đó, chọn dây tiêu chuẩn lớn hơn gần nhất là 5 mm² hoặc 4 mm² tùy theo bảng tra và điều kiện lắp đặt.

Chọn dây dẫn 3 pha theo tổn thất điện áp

Ngoài heat (nhiệt) và mật độ dòng, tổn thất điện áp cũng là yếu tố quan trọng khi chọn dây 3 pha, đặc biệt ở các mạch dài (nhà xưởng, công trình công nghiệp).

Theo IEC và TCVN, tổn thất điện áp cho phép thường giới hạn:

• Tổng mạch chính: khoảng 3–5%.
• Mạch phân phối cuối: khoảng 1–3% tùy loại tải.

Nếu tổn thất quá lớn, động cơ sẽ khởi động lâu, dòng khởi động cao, đèn nhấp nháy, thiết bị điện tử không ổn định.

Công thức tính tiết diện dây theo tổn thất điện áp

Một công thức phổ biến để tính tiết diện dây theo tổn thất điện áp:

Trong đó:

• S: Tiết diện dây (mm²).
• P: Công suất (W).
• L: Chiều dài mạch (m).
• γ: Điện dẫn suất của dây (khoảng 56 m/(Ω·mm²) cho dây đồng).
• U: Điện áp dây (V).
• ΔU%: Tổn thất điện áp cho phép (%).

Khi áp dụng công thức này, người thiết kế có thể chọn tiết diện lớn hơn để đảm bảo ΔU% không vượt ngưỡng quy định.

Các tiêu chuẩn kỹ thuật cần chú ý để chọn dây điện 3 pha

Hiện nay, cả tiêu chuẩn quốc tế lẫn trong nước đều đưa ra những quy định chặt chẽ liên quan đến việc lựa chọn tiết diện dây dẫn cũng như phương án bảo vệ hệ thống điện:

• IEC 60364: Bộ tiêu chuẩn về lắp đặt điện trong công trình xây dựng, hướng dẫn cách xác định tiết diện dây dựa trên dòng tải, mức sụt áp và yêu cầu bảo vệ quá tải.
• IEC 60439: Đưa ra các bảng tra liên quan đến tiết diện dây dẫn và thanh cái tương ứng với các dải dòng điện từ 0–400 A (bảng 8) và 400–3150 A (bảng 9).
• TCVN 9207:2012 và TCVN 9208:2012: Tiêu chuẩn Việt Nam về lắp đặt cáp và dây dẫn điện, quy định các yêu cầu kỹ thuật, giới hạn chiều dài mạch, mức sụt áp cho phép và điều kiện thi công.
• TCVN 5935 và TCVN 6610: Áp dụng cho cáp điện lực lõi đồng với lớp cách điện XLPE hoặc PVC, phù hợp với hệ thống điện 3 pha.

Việc tuân thủ các tiêu chuẩn này giúp quá trình thiết kế lựa chọn dây điện 3 pha đạt được sự cân bằng giữa an toàn vận hành, hiệu quả kinh tế và tính phù hợp với điều kiện thực tế của công trình tại Việt Nam. Xem thêm: Tiêu chuẩn IEC 60228 cho dây cáp điện có ý nghĩa gì?

Bảng tham khảo nhanh tiết diện dây dẫn điện 3 pha theo công suất tải

Để thuận tiện trong quá trình tính toán thực tế với hệ điện 380V cấp cho động cơ (cosφ ≈ 0,8, sử dụng cáp lõi đồng), có thể áp dụng bảng quy đổi dưới đây như một tài liệu tham khảo nhanh. Lưu ý rằng các giá trị này phù hợp cho khoảng cách ngắn (dưới 30m):

• Công suất P ≤ 5 kW: Lựa chọn cáp 4×2.5 mm².
• Công suất P ≈ 10 kW: Lựa chọn cáp 4×4.0 mm².
• Công suất P ≈ 15 kW: Lựa chọn cáp 4×6.0 mm².
• Công suất P ≈ 25 kW: Lựa chọn cáp 4×10.0 mm².
• Công suất P ≈ 40 kW: Lựa chọn cáp 4×16.0 mm².
• Công suất P ≈ 60 kW: Lựa chọn cáp 4×25.0 mm².
• Công suất P ≈ 85 kW: Lựa chọn cáp 4×35.0 mm².

Bảng trên mang tính chất định hướng ban đầu, giúp rút ngắn thời gian lựa chọn. Tuy nhiên, trong các trường hợp cụ thể, vẫn cần kiểm tra lại theo điều kiện lắp đặt, chiều dài đường dây và các tiêu chuẩn kỹ thuật liên quan để đảm bảo độ chính xác và an toàn.

Những lưu ý khi lựa chọn dây dẫn điện 3 pha cho công trình

Để hệ thống điện 3 pha vận hành ổn định và an toàn, bạn cần chú ý đến một số điểm quan trọng sau:

• Tuân thủ tiêu chuẩn kỹ thuật: Luôn bám sát các quy định hiện hành và cập nhật những phiên bản mới nhất của IEC và TCVN, tránh bỏ qua các yêu cầu quan trọng.
• Tính toán đầy đủ: Không nên chỉ dựa vào các bảng tra mang tính tham khảo. Cần xác định cụ thể dòng điện, mức sụt áp và khả năng chịu ngắn mạch cho từng trường hợp thực tế.
• Áp dụng hệ số dự phòng hợp lý: Trong một số tình huống, có thể lựa chọn tiết diện lớn hơn mức tối thiểu nhằm đáp ứng nhu cầu mở rộng hoặc điều kiện vận hành khắc nghiệt.
• Tìm kiếm tư vấn chuyên môn: Với những dự án quy mô lớn hoặc có yêu cầu kỹ thuật cao, việc tham khảo ý kiến từ các kỹ sư điện giàu kinh nghiệm là cần thiết.
• Ưu tiên chất lượng sản phẩm: Lựa chọn dây dẫn từ các nhà sản xuất đáng tin cậy, có đầy đủ chứng nhận chất lượng để đảm bảo đúng thông số kỹ thuật và độ bền vật liệu.

Việc đầu tư thời gian và công sức cho khâu lựa chọn dây dẫn điện 3 pha sẽ giúp nâng cao độ an toàn, tối ưu chi phí và kéo dài tuổi thọ cho toàn bộ hệ thống điện trong công trình của bạn.

Những sai lầm cần tránh khi chọn dây dẫn điện 3 pha

• Chỉ quan tâm dòng điện định mức mà bỏ qua nhiệt độ môi trường: Nhiều người tra bảng ở điều kiện tiêu chuẩn khoảng 30°C nhưng thực tế lắp đặt ở môi trường nhiệt cao như mái tôn, nhà xưởng luyện kim, lò hơi mà không dùng hệ số hiệu chỉnh. Điều này khiến dây dễ quá nhiệt dù dòng chưa đạt giới hạn.
• Không kiểm tra sụt áp trên đường dây dài: Nhiều người khi chọn dây dẫn điện 3 pha chỉ chọn dây theo dòng tải mà bỏ qua sụt áp (ΔU) khiến điện áp cuối tuyến giảm, làm động cơ yếu, khó khởi động hoặc hoạt động không ổn định và dễ nóng.
• Bỏ qua hệ số theo phương thức lắp đặt: Thiết kế một kiểu nhưng thi công một kiểu (ống kín, bó dây, máng cáp chật) làm giảm khả năng tản nhiệt. Nếu không hiệu chỉnh, dây dễ bị quá tải nhiệt.
• Không tính dòng khởi động động cơ 3 pha: Dòng khởi động có thể gấp 5–7 lần dòng làm việc. Nếu chỉ tính theo tải ổn định, hệ thống dễ sụt áp hoặc CB, Aptomat bị nhảy khi khởi động.
• Sai hoặc bỏ qua hệ số công suất (cosφ): Giả định cosφ = 1 cho tải cảm như động cơ, máy hàn làm dòng tính toán thấp hơn thực tế, dẫn đến chọn dây nhỏ hơn yêu cầu.
• Dùng dây kém chất lượng, không đúng chuẩn: Dây không rõ nguồn gốc, tiết diện thực nhỏ hơn công bố hoặc cách điện kém khiến toàn bộ tính toán không còn ý nghĩa và tăng nguy cơ sự cố.

FAQs- Câu hỏi liên quan đến chọn dây dẫn điện 3 pha thông qua công thức chuẩn

• Tôi có thể sử dụng dây cáp điện 1 pha để thay thế cho hệ thống 3 pha được không? Không nên. Cáp điện 3 pha công nghiệp được thiết kế với cấu trúc chuyên biệt (thường là cáp 3 pha 4 dây hoặc 3 pha 5 dây), lớp vỏ bọc XLPE/PVC được kiểm định để chịu được điện áp dây lên đến 0.6/1kV. Sử dụng dây dân dụng 1 pha chắp vá cho tải 3 pha công suất lớn sẽ không đảm bảo về mặt cơ học, rủi ro chập cháy và hoàn toàn sai phạm về mặt quy chuẩn an toàn PCCC.
• Hệ số cosφ là gì và tại sao động cơ lại có cosφ < 1? Hệ số công suất (cosφ) là tỷ lệ giữa công suất thực (P) và công suất biểu kiến (S). Động cơ là tải cảm, cần dòng điện từ hóa để tạo từ trường, dòng này không tạo ra công suất hữu ích nhưng vẫn chạy trong dây dẫn, làm giảm hiệu quả sử dụng điện năng.
• Sự khác biệt giữa dây 3 lõi và dây 4 lõi trong điện 3 pha là gì? Dây 3 lõi (3 dây pha) thường dùng cho các mạch điện không cần trung hòa, ví dụ như cấp nguồn cho động cơ 3 pha cách ly. Dây 4 lõi (3 dây pha + 1 dây trung hòa) dùng cho các hệ thống điện cần cấp nguồn cho cả tải 3 pha và tải 1 pha, nhằm cân bằng dòng điện trở về.
• Tôi có thể dùng chung công thức tính dây 3 pha cho tải 1 pha không? Không. Công thức tính tải 1 pha sử dụng I = P / (U × cosφ) với U là điện áp pha (220V). Nếu áp dụng công thức 3 pha cho tải 1 pha, dòng điện tính toán sẽ sai lệch lớn, dẫn đến chọn dây non tải hoặc thừa chi phí. Bạn cần phân biệt rõ loại tải và áp dụng công thức tương ứng.

Trên đây là những thông tin được lscable.vn tổng hợp giúp bạn có thể chọn dây dẫn điện 3 pha thông qua công thức chuẩn mới nhất. Chọn dây dẫn điện 3 pha thực tế không quá phức tạp như nhiều người vẫn nghĩ, nhưng đòi hỏi sự cẩn trọng và thực hiện đúng các bước tính toán. Nguyên tắc quan trọng cần ghi nhớ là chuỗi liên kết: công suất -> dòng điện -> tiết diện, đồng thời phải kết hợp kiểm tra sụt áp và áp dụng các hệ số hiệu chỉnh phù hợp. Việc đầu tư vào hệ thống dây dẫn đạt chất lượng và đúng tiết diện không chỉ đảm bảo an toàn trong vận hành mà còn giúp bạn nâng cao độ bền cho thiết bị, giảm rủi ro sự cố và tối ưu hiệu quả sử dụng lâu dài.
