Cách lựa chọn Contactor LS phù hợp cho hệ thống cáp điện

Trong lĩnh vực thiết bị điện công nghiệp tại Việt Nam, LS là một trong những thương hiệu được các kỹ sư, đơn vị tư vấn thiết kế và nhà thầu cơ điện tin tưởng lựa chọn. Có nguồn gốc từ Hàn Quốc, LS Electric đã khẳng định vị thế của mình thông qua hệ sinh thái thiết bị đóng cắt, bảo vệ và điều khiển đồng bộ, đáp ứng đa dạng nhu cầu của các hệ thống điện hiện đại. Từ các công trình dân dụng, cao ốc văn phòng, trung tâm thương mại đến những nhà máy và khu công nghiệp quy mô lớn, thiết bị LS luôn hiện diện như một giải pháp phân phối điện đáng tin cậy. Trong đó các sản phẩm Contactor LS hay LS Cable đều được xem là một trong những ưu tiên kết hợp hàng đầu cho nhiều công trình mà đa số các kỹ sư lựa chọn. Hãy cùng lscable.vn tìm hiểu cách lựa chọn Contactor LS phù hợp cho hệ thống cáp điện nhé!

Contactor LS là thiết bị đóng cắt điện từ, được sản xuất bởi LS Electric (Hàn Quốc), chuyên dùng để điều khiển các mạch điện công suất lớn một cách tự động hoặc bán tự động. Khác với aptomat (CB/MCCB) vốn tập trung vào chức năng bảo vệ ngắn mạch và quá tải, contactor được thiết kế để đóng cắt liên tục, tần suất cao và hoạt động ổn định dưới sự điều khiển của mạch logic, PLC hoặc nút nhấn.

Phân loại contactor LS phổ biến trên thị trường

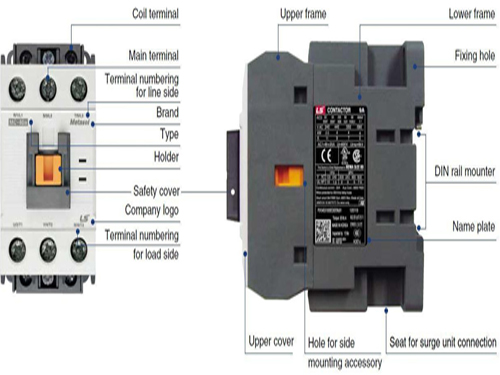

Cách lựa chọn Contactor LS phù hợp cho hệ thống cáp điện muốn đúng cho từng ứng dụng, trước hết ta cần hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị này. Một contactor LS thông thường được cấu thành từ ba bộ phận chính gồm hệ thống tiếp điểm, cuộn dây điện từ và bộ phận dập hồ quang. Trong đó, hệ thống tiếp điểm đảm nhiệm chức năng đóng cắt mạch điện, cuộn điện từ tạo lực hút để điều khiển trạng thái đóng mở, còn bộ phận dập hồ quang có nhiệm vụ bảo vệ tiếp điểm khỏi hiện tượng cháy mòn trong quá trình đóng cắt.

Khi cuộn dây được cấp điện, từ trường sinh ra sẽ kéo các tiếp điểm động tiếp xúc với tiếp điểm tĩnh, cho phép dòng điện truyền từ nguồn qua hệ thống cáp đến tải. Ngược lại, khi ngừng cấp điện cho cuộn hút, cơ cấu lò xo sẽ đưa các tiếp điểm trở về vị trí ban đầu, nhanh chóng ngắt mạch và chấm dứt dòng điện cấp cho thiết bị.

Dòng contactor LS GMC – Giải pháp tiêu chuẩn, phổ biến

GMC là dòng contactor truyền thống của LS, được sử dụng rộng rãi trong các hệ thống điện công nghiệp và dân dụng tại Việt Nam. Nhờ thiết kế chắc chắn, độ ổn định cao cùng chi phí đầu tư hợp lý, GMC đã trở thành lựa chọn quen thuộc trong nhiều dự án tủ điện và hệ thống điều khiển động lực.

Bên cạnh đó, dòng sản phẩm này còn được đánh giá cao nhờ khả năng bảo trì thuận tiện. Các linh kiện như cuộn hút hay tiếp điểm phụ có thể thay thế dễ dàng khi cần thiết, giúp giảm thời gian dừng hệ thống. Thiết kế đầu nối dây cáp điện linh hoạt cũng cho phép đấu nối nhiều dải tiết diện dây dẫn khác nhau, phù hợp với phần lớn các ứng dụng thực tế.

Dòng contactor LS Metasol – Thế hệ nâng cấp hiệu suất cao

Metasol là dòng contactor thế hệ mới được LS phát triển nhằm kế thừa và nâng cấp những ưu điểm của GMC. Sản phẩm sở hữu thiết kế nhỏ gọn hơn, khả năng dập hồ quang hiệu quả hơn và tuổi thọ đóng cắt điện – cơ khí cao hơn, đáp ứng tốt các yêu cầu vận hành liên tục trong môi trường công nghiệp hiện đại.

Một trong những cải tiến đáng chú ý của Metasol nằm ở thiết kế đầu nối cáp được tối ưu hóa. Điều này giúp việc đấu nối trở nên nhanh chóng và chắc chắn hơn, đặc biệt khi sử dụng cáp nhiều lõi hoặc cáp có tiết diện lớn. Nhờ giảm nguy cơ lỏng mối nối và tăng chất lượng tiếp xúc điện, Metasol góp phần nâng cao độ an toàn cũng như độ tin cậy của toàn bộ hệ thống.

Cách lựa chọn contactor LS phù hợp cho hệ thống cáp điện

Cách lựa chọn contactor LS phù hợp cho hệ thống cáp điện là khâu trọng nhất trong toàn bộ quá trình thiết kế hệ thống điện, nơi các thông số kỹ thuật của thiết bị được đối chiếu trực tiếp với điều kiện vận hành thực tế của hệ thống cáp điện trong công trình.

Bước 1: Xác định loại tải và nhóm sử dụng (AC-1, AC-3)

Theo tiêu chuẩn IEC 60947, việc đầu tiên là xác định chính xác loại tải mà hệ thống đang vận hành.

Với nhóm AC-1, đây là các tải thuần trở như bếp điện, lò sưởi hay hệ thống chiếu sáng. Dòng điện trong trường hợp này tương đối ổn định, không xuất hiện dòng khởi động lớn, vì vậy việc lựa chọn contactor chủ yếu dựa trên dòng định mức.

Ngược lại, AC-3 là nhóm tải động cơ cảm ứng như máy bơm, quạt hay máy nén. Đặc điểm của nhóm này là dòng khởi động lớn, tạo áp lực đáng kể lên hệ thống cáp và tiếp điểm. Do đó, việc lựa chọn contactor cần dựa trên công suất động cơ và dòng khởi động thực tế, thay vì chỉ dựa vào dòng làm việc danh định.

Bước 2: Tính toán dòng điện làm việc thực tế

Cách lựa chọn contactor LS phù hợp cho hệ thống cáp điện trong thực tế thiết kế, không nên chọn contactor có dòng định mức bằng đúng dòng tải. Luôn cần áp dụng hệ số dự phòng, thường trong khoảng 1.2 đến 1.5 lần dòng làm việc.

Ví dụ, với tải 25A, nên ưu tiên contactor LS có dòng định mức từ 32A trở lên. Việc lựa chọn dư tải hợp lý giúp giảm nhiệt tại tiếp điểm, đồng thời hạn chế truyền nhiệt sang lớp cách điện của cáp điện đấu nối trực tiếp vào terminal, từ đó nâng cao độ bền toàn hệ thống.

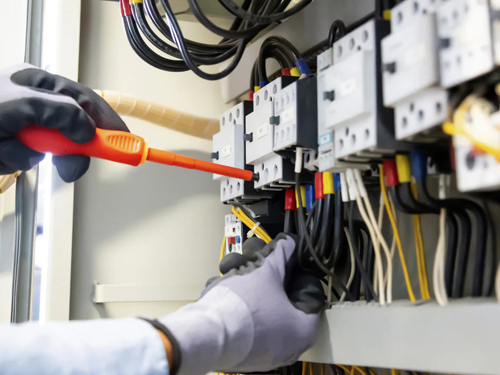

Bước 3: Lựa chọn tiết diện cáp phù hợp với terminal contactor

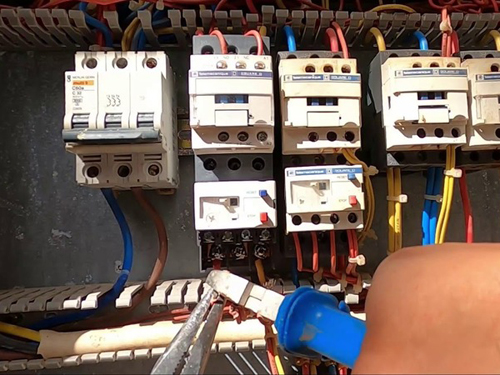

Đây là lỗi thiết kế thường gặp nhưng lại ảnh hưởng rất lớn đến độ an toàn vận hành. Mỗi model contactor LS đều có giới hạn về tiết diện dây dẫn có thể đấu nối.

Nếu sử dụng cáp có tiết diện lớn hơn khả năng của terminal, kỹ thuật viên buộc phải xử lý cơ học lõi dẫn, làm giảm khả năng tải dòng và dễ gây phát nhiệt cục bộ tại điểm nối. Ngược lại, nếu tiết diện cáp quá nhỏ, lực siết không đảm bảo tiếp xúc, dẫn đến tăng điện trở tiếp xúc, phát sinh hồ quang và nguy cơ cháy tại terminal.

Vì vậy, cần tra cứu kỹ catalogue của LS Electric để đảm bảo tiết diện cáp nằm trong dải cho phép (ví dụ: 1×2.5mm², 1x6mm², 1x16mm²…), tránh sai sót trong quá trình thi công cũng như lựa chọn cáp chống cháy chống nhiễu thích hợp cho từng nhu cầu sử dụng.

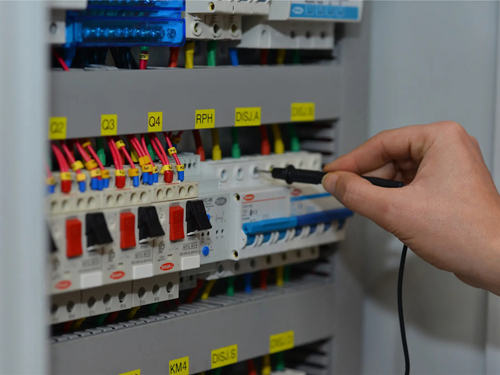

Bước 4: Kiểm tra sụt áp trên đường cấp cho cuộn hút

Khi contactor được lắp đặt xa tủ điều khiển, điện áp cấp cho cuộn hút có thể bị suy giảm do trở kháng đường dây. Nếu mức sụt áp vượt quá 15% điện áp định mức cuộn hút (Uc), contactor có thể không hút hoặc hoạt động không dứt khoát.

Do đó, cần tính toán lại tiết diện cáp điều khiển để đảm bảo điện áp thực tế luôn đạt tối thiểu khoảng 85% Un, giúp contactor đóng cắt ổn định và tin cậy trong mọi điều kiện vận hành. Đây là khâu mà nhiều kỹ sư điện bỏ qua trong cách lựa chọn contactor LS phù hợp cho hệ thống cáp điện do thiếu kinh nghiệm.

Bước 5: Phối hợp bảo vệ giữa contactor, cáp và thiết bị đóng cắt

Một hệ thống điện tối ưu là sự phối hợp đồng bộ giữa thiết bị bảo vệ và thiết bị đóng cắt. Trong đó, CB (aptomat) đảm nhiệm bảo vệ cáp khỏi quá tải và ngắn mạch, rơ le nhiệt bảo vệ động cơ, còn contactor thực hiện chức năng đóng cắt tải.

Theo tiêu chuẩn IEC 61439, phối hợp bảo vệ loại Type 2 yêu cầu hệ thống vẫn đảm bảo an toàn ngay cả khi xảy ra sự cố ngắn mạch, trong đó contactor và rơ le nhiệt có thể chịu tác động nhưng không gây nguy hiểm cho người vận hành.

Ngoài ra, khả năng chịu ngắn mạch của cáp điện cũng phải được tính toán sao cho lớn hơn thời gian tác động của CB, đảm bảo toàn bộ hệ thống vận hành theo nguyên tắc bảo vệ phân cấp, an toàn và có kiểm soát.

Các thông số kỹ thuật cốt lõi cần lưu ý khi chọn contactor LS

Để tránh sai lầm trong cách lựa chọn Contactor LS phù hợp cho hệ thống cáp điện, bước đầu tiên bạn cần hiểu và đọc chính xác các thông số kỹ thuật được nhà sản xuất thể hiện trên nhãn thiết bị. Đây là cơ sở quan trọng quyết định khả năng làm việc, độ bền và độ an toàn của contactor trong thực tế vận hành.

Điện áp hoạt động định mức (Ue) và điện áp cách điện (Ui)

Điện áp hoạt động định mức (Ue – Rated Operational Voltage) là mức điện áp thực tế của hệ thống mà contactor thực hiện đóng cắt. Ở Việt Nam, thông số này thường là 220V cho hệ 1 pha và 380V – 415V cho hệ 3 pha.

Trong khi đó, điện áp cách điện định mức (Ui – Rated Insulation Voltage) thể hiện khả năng chịu đựng điện áp cực đại của vật liệu cách điện bên trong contactor mà không xảy ra phóng điện hay đánh thủng cách điện. Với các dòng contactor LS, Ui thường nằm trong khoảng 690V đến 1000V, đảm bảo an toàn trong môi trường công nghiệp có dao động điện áp.

Cường độ dòng điện định mức (In)

Dòng điện định mức (In hoặc Ie) là dòng điện lớn nhất mà tiếp điểm có thể dẫn liên tục mà không gây quá nhiệt hoặc giảm tuổi thọ thiết bị. Giá trị này thay đổi theo loại tải theo tiêu chuẩn IEC 60947-4-1 như AC-1, AC-3 hoặc AC-4.

Ví dụ, contactor LS MC-22b có thể đạt 22A ở tải AC-3, nhưng với tải AC-1 có thể lên 32A hoặc 40A tùy tài liệu kỹ thuật. Vì vậy, luôn phải chọn theo đúng loại tải thực tế.

Điện áp điều khiển cuộn hút (Uax)

Cuộn hút (coil) là bộ phận tạo lực từ để điều khiển đóng – mở tiếp điểm. Khi cấp điện vào A1 – A2, contactor sẽ chuyển trạng thái. LS cung cấp nhiều mức điện áp như 220VAC, 380VAC và 24VDC. Trong đó 24VDC thường dùng với PLC trong hệ thống tự động hóa nhờ tính an toàn cao.

Chọn sai điện áp cuộn hút có thể gây hỏng thiết bị hoặc khiến contactor không hoạt động: cấp quá áp sẽ cháy cuộn dây, còn thiếu áp thì không đủ lực hút để đóng mạch.

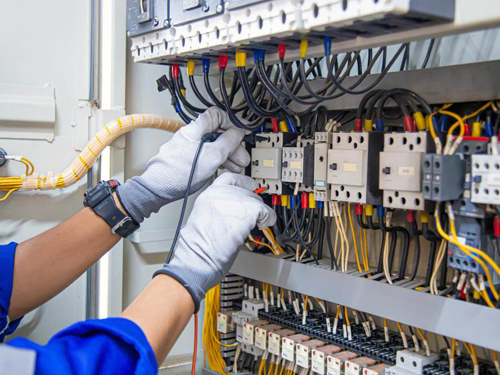

Mối liên hệ chặt chẽ giữa contactor LS và hệ thống cáp điện

Một sai lầm khá phổ biến trong thiết kế cơ điện là xem contactor và cáp điện như hai phần tách rời. Trên thực tế, chúng liên kết chặt chẽ với nhau thông qua khả năng tải dòng, tổn hao nhiệt và chất lượng tiếp xúc tại các điểm đấu nối đầu cực.

Lựa chọn tiết diện dây dẫn phù hợp với dòng điện contactor

Trong cách lựa chọn Contactor LS phù hợp cho hệ thống cáp điện cần chú ý kích thước đầu cực của từng mã contactor LS được thiết kế để tương thích với một dải tiết diện dây dẫn nhất định. Nếu cáp quá lớn, việc đấu nối sẽ không đảm bảo cơ khí; ngược lại, nếu cáp quá nhỏ, lực siết không đủ tạo tiếp xúc tốt, dẫn đến tăng điện trở tiếp xúc và phát nhiệt tại điểm nối.

Dưới đây là bảng tham khảo nhanh giữa một số dòng contactor LS và tiết diện cáp đồng phù hợp trong điều kiện lắp đặt tủ điện tiêu chuẩn:

Trong thi công thực tế, bắt buộc phải sử dụng đầu cốt (lug) chất lượng tốt. Không nên kẹp trực tiếp lõi đồng trần vào terminal, đặc biệt với các dòng từ 18A trở lên, vì lực siết không đều có thể làm đứt sợi đồng, giảm tiết diện dẫn điện và gây quá nhiệt tại điểm đấu nối.

Sụt áp và ảnh hưởng trên đường cáp dài

Khi khoảng cách từ tủ điện đến tải lớn (thường trên 50 mét), điện trở đường dây sẽ gây ra hiện tượng sụt áp, làm giảm điện áp ở cuối tuyến. Nếu nguồn cấp cho cuộn hút contactor lấy trực tiếp từ đường dây bị sụt áp, điện áp có thể giảm xuống dưới mức yêu cầu. Khi thấp hơn khoảng 85% định mức, lực từ không đủ giữ lõi thép, khiến tiếp điểm rung liên tục. Hiện tượng này tạo nhiệt lớn tại bề mặt tiếp xúc, dễ dẫn đến dính tiếp điểm hoặc cháy cuộn hút chỉ sau thời gian ngắn vận hành có thể gây ra tình trạng quá nhiệt tủ điện.

Giải pháp khắc phục:

• Tăng tiết diện cáp từ 1 đến 2 cấp so với tính toán dòng để bù sụt áp.
• Tách riêng nguồn điều khiển cuộn hút, sử dụng biến áp điều khiển hoặc bộ nguồn DC độc lập đặt tại tủ điện để đảm bảo điện áp ổn định.

FAQs – Câu hỏi liên quan đến cách lựa chọn Contactor LS phù hợp cho hệ thống cáp điện

• Khi đấu 2 sợi cáp nhỏ song song vào 1 terminal của contactor LS có được không? Hoàn toàn có thể, miễn là tổng tiết diện của 2 sợi cáp nhỏ không vượt quá tiết diện tối đa cho phép của terminal. Tuy nhiên, bạn phải đảm bảo cả 2 sợi cáp đều được ép chặt bằng lực siết ốc tiêu chuẩn, không có sợi nào bị trượt ra ngoài để tránh hiện tượng hồ quang tiếp xúc.
• Tôi có thể dùng cáp nhôm để đấu vào contactor LS thay vì cáp đồng được không? Về mặt kỹ thuật thì được, nhưng bạn cần cực kỳ lưu ý. Cáp nhôm có hệ số giãn nở nhiệt lớn hơn đồng, dễ bị lỏng ốc tại terminal sau nhiều chu kỳ nóng/lạnh. Ngoài ra, nhôm dễ bị oxy hóa bề mặt tạo ra lớp màng cách điện. Bạn phải bôi mỡ tiếp xúc và siết ốc định kỳ. Khuyến cáo của LS là chỉ nên dùng cáp đồng hoặc đầu co đồng- nhôm chuyển đổi.
• Tại sao phải chọn tiết diện cáp lớn hơn dòng định mức của contactor? Cáp điện không chỉ chịu dòng liên tục mà còn phải đảm bảo sụt áp và nhiệt độ trong giới hạn. Tiết diện lớn hơn giúp giảm tổn hao nhiệt, tránh lão hóa cách điện và đảm bảo động cơ nhận đủ điện áp khởi động.
• Contactor LS có hoạt động được ở nhiệt độ trên 50°C không? Catalog ghi nhận hoạt động ổn định đến 40°C. Ở nhiệt độ cao hơn, dòng điện định mức phải giảm theo hệ số hiệu chỉnh. Nếu buộc phải lắp đặt trong môi trường nóng, hãy chọn contactor có dòng định mức lớn hơn ít nhất 20% và lắp thêm quạt tản nhiệt cho tủ điện.

Theo các chuyên gia của lscable.vn áp dụng đúng cách lựa chọn Contactor LS phù hợp cho hệ thống cáp điện không phải là công việc ngẫu hứng, mà là một quy trình kỹ thuật có cấu trúc rõ ràng. Từ việc xác định loại tải, tính toán dòng điện thực tế, đối chiếu tiêu chuẩn IEC/TCVN, đến phối hợp với thiết bị bảo vệ và thi công đấu nối đúng mô-men, mỗi bước đều ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ hệ thống. Bạn hãy luôn ưu tiên dữ liệu kỹ thuật từ nhà sản xuất, tuân thủ hệ số dự phòng, và kiểm tra thực tế trước khi đưa vào vận hành. Khi làm đúng ngay từ khâu lựa chọn, hệ thống điện của bạn sẽ hoạt động ổn định, ít sự cố và tiết kiệm chi phí vận hành dài hạn.
