Dây và cáp điện đóng vai trò truyền tải năng lượng, tín hiệu điều khiển và dữ liệu trong mọi hệ thống công nghiệp, dân dụng và hạ tầng kỹ thuật. Chất lượng của sản phẩm này quyết định trực tiếp đến độ an toàn, hiệu suất vận hành và tuổi thọ của toàn bộ mạng lưới điện. Thí nghiệm kiểm định chất lượng dây điện không chỉ là bước bắt buộc trước khi đưa sản phẩm ra thị trường, mà còn là cơ sở pháp lý và kỹ thuật để đánh giá mức độ đáp ứng so với các yêu cầu thiết kế ban đầu. Do đó hiểu được tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng là một trong nhiều kiến thức mà nhiều kỹ thuật điện cần nắm vững để có thể kiểm tra hệ thống dây cáp điện của mình có đủ yêu cầu sử dụng hay không.

Mục đích của tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng là thiết lập hệ thống phép thử và các giới hạn kỹ thuật nhằm bảo đảm dây dẫn đáp ứng đầy đủ yêu cầu về an toàn, hiệu suất vận hành và độ bền trong điều kiện sử dụng thực tế. Tiêu chuẩn này đóng vai trò là cơ sở quan trọng để nhà sản xuất, cơ quan kiểm định và người sử dụng đánh giá, so sánh chất lượng sản phẩm một cách thống nhất, từ đó hạn chế tối đa nguy cơ cháy nổ.

Các tiêu chuẩn quốc gia Việt Nam (TCVN) áp dụng cho dây điện

TCVN 6610 (IEC 60227): Tiêu chuẩn cáp cách điện PVC

TCVN 6610 được xem là bộ tiêu chuẩn quan trọng hàng đầu đối với cáp điện có lớp cách điện bằng polyvinyl clorua (PVC), sử dụng cho điện áp danh định đến và bằng 450/750V. Bộ tiêu chuẩn này bao gồm nhiều phần, trong đó TCVN 6610-1:2007 quy định các yêu cầu chung và TCVN 6610-2:2007 tập trung vào phương pháp thử nghiệm chi tiết. Đây cũng là cơ sở quan trọng trong tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng tại Việt Nam.

Phạm vi áp dụng của tiêu chuẩn bao gồm các loại cáp điện hạ thế như cáp đơn lõi, đa lõi, cáp có bọc và không bọc. Theo quy định kỹ thuật, cáp phải đáp ứng đầy đủ các chỉ tiêu về độ dày lớp cách điện, điện trở cách điện, khả năng chịu nhiệt và độ bền cơ học nhằm đảm bảo an toàn khi vận hành thực tế.

Đối với phương pháp thử nghiệm, TCVN 6610-2:2007 yêu cầu thực hiện nhiều phép kiểm tra như đo chiều dày lớp cách điện, thử điện áp xuyên thủng, thử độ bền kéo và thử khả năng chịu uốn. Đặc biệt, toàn bộ thử nghiệm phải được tiến hành sau tối thiểu 16 giờ kể từ khi đùn hợp chất cách điện và vỏ bọc để bảo đảm tính ổn định của vật liệu và độ chính xác của kết quả đánh giá.

TCVN 6612:2007: Tiêu chuẩn dây dẫn điện bọc cách điện

TCVN 6612:2007 quy định các yêu cầu kỹ thuật và phương pháp thử nghiệm đối với dây dẫn điện bọc cách điện sử dụng ruột dẫn bằng đồng hoặc nhôm. Tiêu chuẩn này nhằm bảo đảm dây dẫn có điện trở thấp, khả năng cách điện tốt và độ bền cơ học cao trong quá trình sử dụng.

Các thử nghiệm tiêu chuẩn theo TCVN, IEC, ASTM, AS đều rất quan trọng. Trong đó TCVN 6612:2007 được áp dụng rộng rãi cho dây dẫn điện trong thiết bị điện cũng như hệ thống điện dân dụng và công nghiệp. Các yêu cầu quan trọng tập trung vào điện trở suất của ruột dẫn, độ bền điện môi và khả năng chịu tác động cơ học của lớp cách điện.

TCVN 5935-1:2013 (IEC 60502-1:2009): Cáp điện lực có cách điện dạng đùn

TCVN 5935 áp dụng cho các loại cáp điện lực có cách điện dạng đùn như XLPE hoặc PVC cùng các phụ kiện đi kèm, sử dụng cho điện áp danh định từ 1kV đến 30kV. Riêng phần TCVN 5935-1:2013 tập trung vào cáp điện áp từ 1kV đến 3kV.

Tiêu chuẩn này được sử dụng trong hệ thống truyền tải và phân phối điện, với các yêu cầu thử nghiệm nghiêm ngặt như thử điện áp cao, kiểm tra điện trở cách điện và đánh giá độ bền cơ học trong môi trường khắc nghiệt. Đây cũng là một phần không thể thiếu trong tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng, góp phần nâng cao độ an toàn và tuổi thọ cho hệ thống điện.

TCVN 6613: Thử nghiệm cáp điện trong điều kiện cháy

TCVN 6613-1-1:2010 (IEC 60332-1-1:2004) quy định phương pháp thử nghiệm khả năng chống cháy lan của cáp điện theo phương thẳng đứng. Đây là tiêu chuẩn đặc biệt quan trọng trong việc đảm bảo an toàn cháy nổ cho các công trình dân dụng và công nghiệp.

Mục đích của tiêu chuẩn là đánh giá khả năng hạn chế cháy lan của cáp điện khi xảy ra sự cố, từ đó giảm thiểu nguy cơ cháy lan trên diện rộng. Trong quá trình thử nghiệm, cáp được đặt trong điều kiện cháy có kiểm soát để kiểm tra khả năng duy trì tính toàn vẹn của mạch điện và mức độ chống cháy của vật liệu cách điện.

Các tiêu chuẩn quốc tế (IEC) trong thí nghiệm dây điện theo kiểm định chất lượng

IEC 60227: Cáp cách điện bằng polyvinyl clorua (PVC)

IEC 60227 là nền tảng để nhiều quốc gia, trong đó có Việt Nam, xây dựng hệ thống tiêu chuẩn quốc gia cho cáp điện cách điện PVC. Tiêu chuẩn này quy định đầy đủ yêu cầu kỹ thuật và phương pháp thử nghiệm đối với cáp có điện áp danh định đến 450/750V, sử dụng phổ biến trong hệ thống điện dân dụng và công nghiệp.

Cáp PVC được đánh giá cao nhờ giá thành hợp lý, dễ sản xuất và khả năng thích nghi tốt với nhiều điều kiện môi trường khác nhau. Đây cũng là điểm quan trọng trong tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng tại nhiều quốc gia.

IEC 60245: Cáp cách điện bằng cao su

IEC 60245 áp dụng cho các loại cáp cách điện bằng cao su có điện áp danh định đến 450/750V. So với cáp PVC, loại cáp này có khả năng chịu nhiệt tốt hơn, độ mềm dẻo cao và chống chịu dầu mỡ hiệu quả, phù hợp với môi trường công nghiệp nặng hoặc điều kiện vận hành khắc nghiệt.

Nhờ độ bền cơ học cao và tính linh hoạt tốt, cáp cao su được sử dụng rộng rãi trong các ứng dụng yêu cầu độ an toàn và ổn định cao.

IEC 60502: Cáp điện lực có cách điện dạng đùn

IEC 60502 quy định tiêu chuẩn đối với cáp điện lực có cách điện dạng đùn như XLPE hoặc PVC, sử dụng cho điện áp từ 1kV đến 30kV. Tiêu chuẩn này được ứng dụng rộng rãi trong sản xuất và kiểm định cáp điện lực tại Việt Nam thông qua TCVN 5935.

Các yêu cầu kỹ thuật tập trung vào khả năng chịu điện áp, điện trở cách điện và độ bền cơ học nhằm bảo đảm an toàn cho hệ thống truyền tải điện trung và hạ áp.

IEC 60331: Thí nghiệm cáp điện trong điều kiện cháy

IEC 60331 quy định phương pháp thử nghiệm cáp điện trong điều kiện cháy nhằm đánh giá khả năng duy trì hoạt động của dây cáp điện khi xảy ra hỏa hoạn. Đây cũng là một phần không thể thiếu của tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng hiện nay.

Trong quá trình thử nghiệm, cáp được đặt trong môi trường cháy có kiểm soát để kiểm tra khả năng duy trì tính toàn vẹn của mạch điện. Tiêu chuẩn này góp phần đảm bảo hệ thống báo cháy, chiếu sáng khẩn cấp và thoát hiểm vẫn hoạt động hiệu quả khi có sự cố xảy ra.

Các thí nghiệm dây điện theo kiểm định chất lượng tiêu biểu

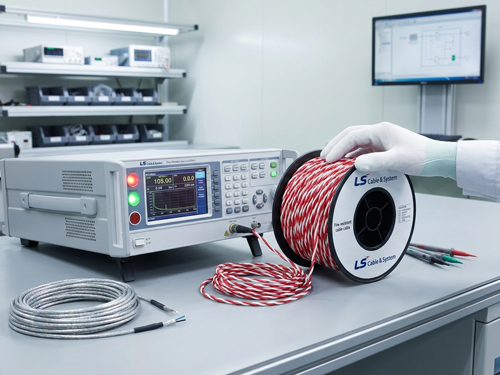

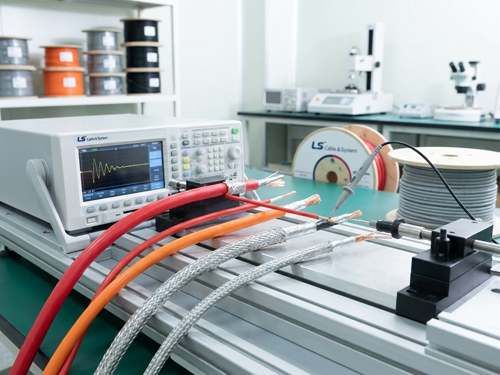

Thử nghiệm điện

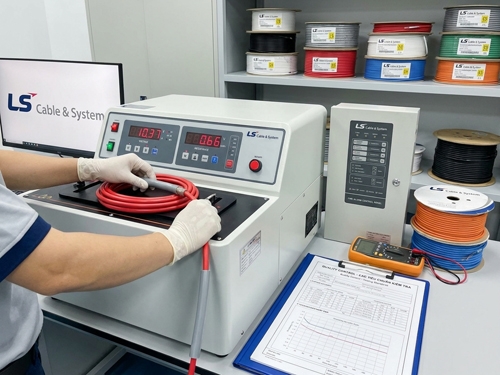

Thử nghiệm điện là hạng mục quan trọng nhất trong quy trình tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng, nhằm đánh giá khả năng cách điện và mức độ an toàn của dây dẫn trong quá trình vận hành thực tế. Các phép thử này giúp hạn chế nguy cơ rò điện, chập cháy và sự cố hệ thống điện.

Thử điện áp xuyên thủng: Dây điện được đặt dưới mức điện áp cao hơn điện áp danh định trong khoảng thời gian xác định để kiểm tra khả năng chịu điện. Nếu lớp cách điện không bị đánh thủng, sản phẩm được xem là đạt yêu cầu kỹ thuật.

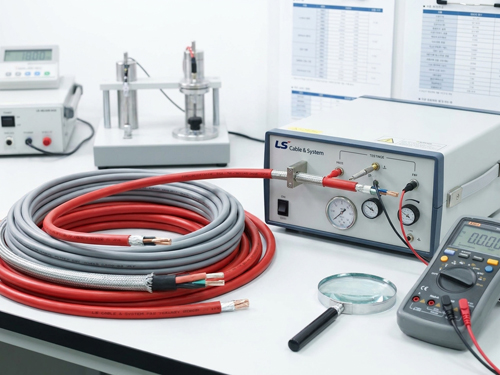

Thử điện trở cách điện: Phép thử này dùng để đo điện trở của lớp cách điện nhằm đảm bảo khả năng ngăn chặn dòng điện rò, góp phần nâng cao độ an toàn khi sử dụng.

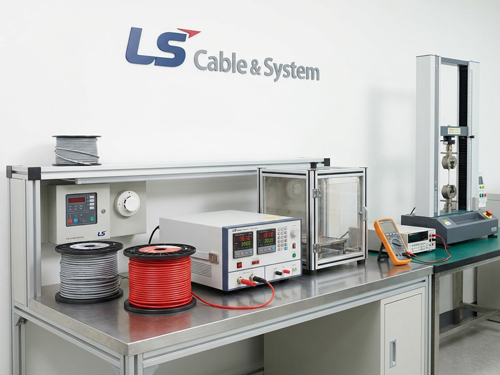

Thử nghiệm cơ lý

Thử nghiệm cơ lý được thực hiện để đánh giá độ bền cơ học của dây điện, bảo đảm sản phẩm có thể chịu được các tác động vật lý trong quá trình lắp đặt, vận chuyển và sử dụng lâu dài.

Thử độ bền kéo: Xác định lực kéo tối đa mà dây điện có thể chịu trước khi bị đứt hoặc biến dạng.
Thử khả năng chịu uốn: Kiểm tra khả năng uốn cong của dây điện mà không làm nứt gãy hoặc hư hỏng lớp cách điện.
Thử va đập: Đánh giá khả năng chống chịu va chạm cơ học, đặc biệt cần thiết đối với dây điện sử dụng trong môi trường công nghiệp hoặc điều kiện khắc nghiệt.

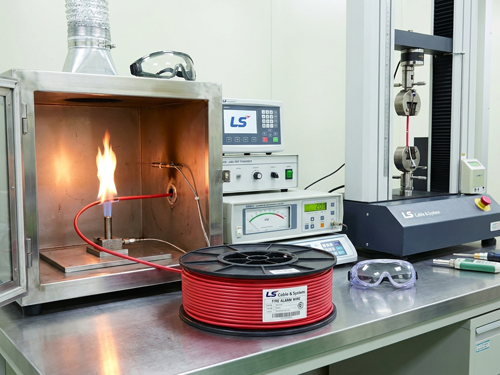

Thử nghiệm nhiệt và chống cháy

Các thử nghiệm nhiệt và chống cháy giữ vai trò quan trọng trong tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng, giúp bảo đảm dây điện vận hành ổn định ở nhiệt độ cao và hạn chế nguy cơ cháy lan.

Thử chịu nhiệt độ cao: Dây cáp điện chống cháy chống nhiễu được đặt trong môi trường nhiệt độ cao trong thời gian xác định để kiểm tra khả năng chịu nhiệt và độ ổn định của vật liệu cách điện.

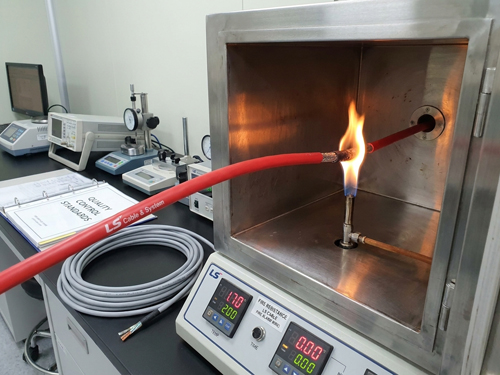

Thử chống cháy lan: Theo TCVN 6613-1-1:2010, dây điện được thử nghiệm trong điều kiện cháy có kiểm soát nhằm đánh giá khả năng hạn chế lan truyền ngọn lửa và duy trì an toàn cho hệ thống điện.

Quy trình thí nghiệm dây điện theo kiểm định chất lượng

Tiếp nhận mẫu và xác định đối tượng thử nghiệm: Bước đầu tiên trong quy trình tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng là tiếp nhận mẫu đại diện và xác định chính xác đặc tính sản phẩm. Đơn vị thử nghiệm cần đánh giá loại dây điện, cấp điện áp, tiết diện ruột dẫn, vật liệu cách điện cũng như mục đích sử dụng để lựa chọn phương pháp kiểm tra phù hợp.
Chuẩn bị mẫu và điều kiện môi trường: Mẫu thử phải được chuẩn bị đúng quy cách theo yêu cầu kỹ thuật của từng phép thử. Một số thử nghiệm yêu cầu mẫu được ổn định trong điều kiện nhiệt độ và độ ẩm tiêu chuẩn trước khi tiến hành đo nhằm đảm bảo kết quả có độ chính xác cao. Việc kiểm soát môi trường không tốt có thể ảnh hưởng trực tiếp đến độ tin cậy của dữ liệu thử nghiệm.
Thực hiện các phép thử: Tùy theo tiêu chuẩn áp dụng như TCVN hoặc IEC, phòng thí nghiệm sẽ tiến hành các phép thử về điện, cơ học, nhiệt và khả năng chống cháy. Một số thử nghiệm mang tính phá hủy, đồng nghĩa với việc mẫu không thể tiếp tục sử dụng sau khi kiểm tra, vì vậy quá trình lấy mẫu cần được tính toán đầy đủ ngay từ đầu.
Đánh giá kết quả và lập báo cáo: Sau khi hoàn tất thử nghiệm, các kết quả sẽ được đối chiếu với giới hạn kỹ thuật quy định trong tiêu chuẩn tương ứng. Nếu toàn bộ chỉ tiêu đều đạt yêu cầu, sản phẩm sẽ được xác nhận phù hợp với phạm vi thử nghiệm. Báo cáo kết quả cần thể hiện rõ phương pháp thử, thiết bị sử dụng, mã mẫu, thời gian thực hiện và thông tin kiểm định viên nhằm đảm bảo tính minh bạch và khả năng truy xuất.
Lưu mẫu và truy xuất hồ sơ: Việc lưu mẫu và quản lý hồ sơ thử nghiệm đóng vai trò quan trọng trong công tác kiểm soát chất lượng. Đây là cơ sở phục vụ cho việc đối chiếu khi phát sinh khiếu nại, tranh chấp hoặc đánh giá lại sản phẩm trong tương lai. Dù thường bị xem nhẹ, nhưng đây là bước cần thiết để đảm bảo tính liên tục và minh bạch trong quy trình kiểm định dây điện.

Những lỗi thường gặp khi dây điện không đạt kiểm định

Lõi dẫn điện không đạt tiết diện danh nghĩa: Một trong những lỗi phổ biến nhất trong tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng là tiết diện thực tế của lõi dẫn nhỏ hơn thông số công bố. Điều này làm tăng điện trở của dây, giảm khả năng tải điện và tiềm ẩn nguy cơ quá nhiệt trong quá trình sử dụng. Đây cũng là lỗi khó phát hiện bằng quan sát thông thường.
Lớp cách điện mỏng hoặc không đồng đều: Lớp cách điện không đạt độ dày tiêu chuẩn hoặc phân bố không đồng đều sẽ làm giảm khả năng bảo vệ dây dẫn trước tác động cơ học và nhiệt độ cao. Khi dây bị uốn cong hoặc làm việc trong môi trường khắc nghiệt, lớp cách điện dễ nứt gãy, ảnh hưởng trực tiếp đến độ an toàn của hệ thống điện.
Điện trở cao, phát nhiệt lớn: Dây điện có điện trở ruột dẫn cao thường gây tổn hao công suất lớn trong quá trình vận hành. Sau thời gian sử dụng, dây có thể phát nhiệt bất thường, dẫn đến hiện tượng lão hóa nhanh lớp cách điện và làm giảm tuổi thọ sản phẩm.
Khả năng chống cháy kém: Một số loại dây điện giá rẻ sử dụng vật liệu không đáp ứng yêu cầu chống cháy theo tiêu chuẩn kỹ thuật. Khi xảy ra sự cố điện, ngọn lửa có thể lan truyền nhanh theo đường dây, làm tăng nguy cơ cháy nổ và thiệt hại cho công trình.
Thông tin nhãn mác và hồ sơ kỹ thuật không đầy đủ: Sản phẩm thiếu nhãn mác, không công bố tiêu chuẩn áp dụng hoặc không có tài liệu kỹ thuật rõ ràng thường tiềm ẩn nhiều rủi ro về chất lượng. Việc thiếu thông tin cũng gây khó khăn cho quá trình truy xuất nguồn gốc và kiểm tra mức độ phù hợp của sản phẩm khi cần thiết.

Tiêu chí lựa chọn đơn vị thí nghiệm uy tín

Năng lực công nhận và chứng chỉ phòng thí nghiệm: Khi lựa chọn đơn vị kiểm định, nên ưu tiên các phòng thí nghiệm được công nhận theo hệ thống quản lý chất lượng quốc tế. Đây là yếu tố quan trọng thể hiện năng lực kỹ thuật, độ chính xác trong đo lường và khả năng thực hiện tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng đúng quy định.
Danh mục phép thử được công nhận: Không phải phòng thí nghiệm nào cũng có đủ năng lực thực hiện toàn bộ các phép thử liên quan đến dây và cáp điện. Vì vậy, cần kiểm tra rõ phạm vi được công nhận có bao gồm các chỉ tiêu về điện, cơ lý, nhiệt và chống cháy dành cho dây điện hay không nhằm đảm bảo kết quả thử nghiệm có giá trị pháp lý và kỹ thuật.
Kinh nghiệm trong lĩnh vực dây cáp điện: Đơn vị có nhiều kinh nghiệm trong ngành dây cáp điện thường có khả năng nhận diện nhanh các lỗi phổ biến và đánh giá sát với điều kiện sản xuất thực tế. Điều này giúp quá trình kiểm định đạt độ tin cậy cao hơn và hỗ trợ doanh nghiệp cải thiện chất lượng sản phẩm hiệu quả.
Tính minh bạch của báo cáo kết quả: Báo cáo thử nghiệm cần được trình bày rõ ràng, đầy đủ thông tin về mẫu thử, phương pháp áp dụng, thiết bị sử dụng và kết quả đo lường. Khả năng truy xuất dữ liệu minh bạch là yếu tố quan trọng khi làm việc với chủ đầu tư, cơ quan quản lý hoặc trong các hồ sơ chứng minh chất lượng sản phẩm.

Theo các chuyên gia của lscale.vn nhận định tiêu chuẩn thí nghiệm dây điện theo kiểm định chất lượng đóng vai trò then chốt trong việc đảm bảo độ an toàn, độ bền và tính minh bạch của sản phẩm trên thị trường. Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng, hoạt động kiểm định không chỉ đáp ứng yêu cầu pháp lý mà còn trở thành giải pháp quan trọng giúp doanh nghiệp, nhà thầu và người sử dụng kiểm soát rủi ro hiệu quả. Từ các phép thử cơ bản như kiểm tra điện trở ruột dẫn, độ dày lớp cách điện, khả năng chịu điện áp đến các thử nghiệm về chống cháy và độ bền vật liệu, mỗi hạng mục đều góp phần đánh giá khả năng vận hành ổn định của dây điện trong thực tế.
