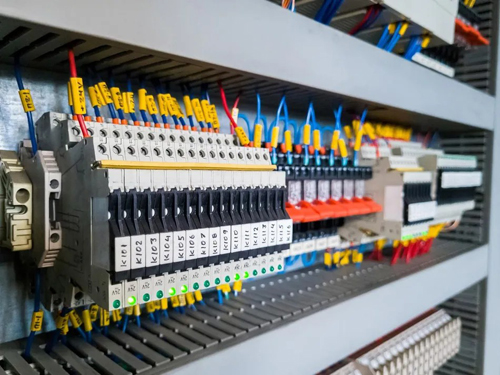

Trong môi trường sản xuất công nghiệp hiện đại, động cơ điện hoạt động liên tục được xem là bộ phận quan trọng giúp toàn bộ dây chuyền vận hành ổn định. Tuy nhiên, khi xảy ra các sự cố như quá tải, kẹt rotor hoặc mất pha nguồn, động cơ có thể nhanh chóng bị quá nhiệt, làm hỏng lớp cách điện và thậm chí gây cháy thiết bị. Đó cũng là lý do rơ le nhiệt trở thành thiết bị bảo vệ không thể thiếu trong mọi tủ điện công nghiệp. Bài viết này của lscable.vn sẽ giúp bạn hiểu rõ rơ le nhiệt là gì? Cấu tạo và nguyên lý hoạt động của thiết bị này, đồng thời phân tích vai trò quan trọng của rơ le nhiệt trong việc bảo vệ động cơ điện. Qua đó, bạn sẽ thấy vì sao việc lắp đặt rơ le nhiệt không chỉ là giải pháp khuyến nghị mà còn là yêu cầu cần thiết để đảm bảo an toàn và duy trì sự ổn định cho hệ thống điện công nghiệp.

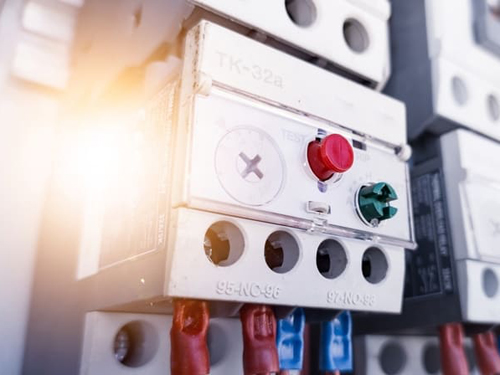

Rơ le nhiệt, còn gọi là thermal overload relay hoặc relay nhiệt, là thiết bị điện tự động đóng ngắt mạch khi phát hiện tình trạng quá tải dòng điện gây ra nhiệt độ cao. Nó thường được lắp đặt cùng contactor (khởi động từ) để tạo thành bộ khởi động động cơ hoàn chỉnh. Không giống như các thiết bị bảo vệ chỉ cắt nhanh khi ngắn mạch, rơ le nhiệt tập trung vào việc giám sát nhiệt độ tích tụ theo thời gian.

Rơ le nhiệt là gì?

Rơ le nhiệt là gì? Rơ le nhiệt (tiếng Anh: Thermal Overload Relay) là thiết bị bảo vệ điện có chức năng phát hiện tình trạng quá tải kéo dài trong mạch điện. Khi dòng điện vượt mức cho phép trong một khoảng thời gian nhất định, rơ le nhiệt sẽ tự động ngắt mạch điều khiển để cắt nguồn cấp cho thiết bị, giúp ngăn ngừa hiện tượng quá nhiệt gây hư hỏng động cơ và hệ thống điện.

Khác với cầu chì chỉ sử dụng được một lần và phải thay mới sau khi ngắt mạch, rơ le nhiệt có thể reset để tiếp tục sử dụng nhiều lần. Nhờ ưu điểm này, rơ le nhiệt được ứng dụng rộng rãi trong các tủ điện công nghiệp, hệ thống bơm, băng tải, máy nén khí và nhiều thiết bị sử dụng động cơ điện khác.

Theo tiêu chuẩn IEC 60947-4-1, rơ le nhiệt được xếp vào nhóm thiết bị bảo vệ quá tải cho động cơ điện xoay chiều. Tiêu chuẩn này quy định các yêu cầu kỹ thuật, cấp bảo vệ và điều kiện kiểm tra nhằm đảm bảo thiết bị hoạt động an toàn và ổn định trong môi trường công nghiệp.

So sánh rơ le nhiệt với các thiết bị bảo vệ khác

Nhiều người thường nhầm lẫn vai trò của rơ le nhiệt với aptomat hay cảm biến dòng điện. Tuy nhiên, mỗi thiết bị đảm nhiệm một chức năng riêng trong hệ thống bảo vệ. Việc hiểu rõ sự khác biệt sẽ giúp thiết kế giải pháp bảo vệ phân tầng hiệu quả và tối ưu hơn cho hệ thống điện.

Rơ le nhiệt và Aptomat

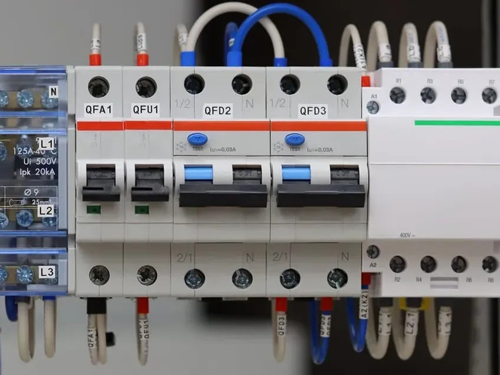

Aptomat (CB/MCB) có nhiệm vụ chính là bảo vệ chống ngắn mạch và xử lý các tình trạng quá tải dòng lớn. Tuy nhiên, đặc tính tác động của aptomat thường không phù hợp để bảo vệ động cơ trước hiện tượng quá tải kéo dài. Trong nhiều trường hợp, aptomat bị nhảy có thể ngắt quá nhanh khi động cơ khởi động hoặc phản ứng quá chậm với các mức quá tải nhẹ nhưng kéo dài.

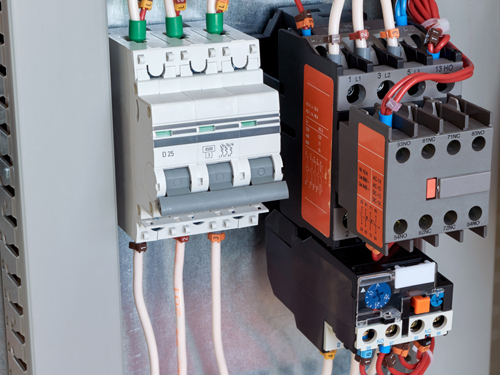

Ngược lại, rơ le nhiệt được thiết kế chuyên biệt theo đặc tính phát nhiệt của cuộn dây động cơ, nhờ đó bảo vệ quá tải hiệu quả và chính xác hơn. Trong thực tế, hai thiết bị này thường được sử dụng kết hợp: aptomat đảm nhận bảo vệ ngắn mạch, rơ le nhiệt phụ trách bảo vệ quá tải, còn contactor thực hiện chức năng đóng cắt điều khiển. Đây là cấu hình tiêu chuẩn phổ biến trong các mạch điều khiển động cơ 3 pha.

Rơ le nhiệt và cảm biến dòng điện

Cảm biến dòng điện (CT kết hợp relay điện tử hoặc PLC) mang lại độ chính xác cao, hỗ trợ giám sát từ xa và cho phép lập trình linh hoạt theo nhiều điều kiện vận hành khác nhau. Tuy nhiên, giải pháp này thường có chi phí đầu tư lớn hơn và yêu cầu cài đặt phức tạp hơn đáng kể.

Trong khi đó, rơ le nhiệt hoạt động hoàn toàn theo cơ chế cơ – nhiệt, không cần nguồn cấp phụ và có độ tin cậy cao trong môi trường nhiễu điện từ. Đối với các hệ thống quan trọng, cảm biến dòng điện có thể được sử dụng để giám sát và điều khiển, còn rơ le nhiệt đóng vai trò bảo vệ dự phòng độc lập. Nhờ vậy, hệ thống vẫn duy trì mức độ an toàn cần thiết ngay cả khi mạch điện tử gặp sự cố.

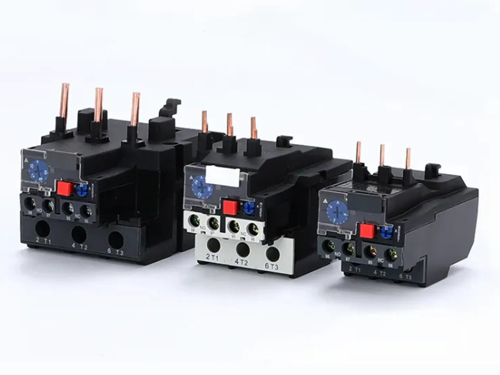

Cấu tạo cơ bản của rơ le nhiệt

Cấu tạo cơ bản của rơ le nhiệt là gì? Để hiểu rơ le nhiệt hoạt động như thế nào, trước hết cần nắm được cấu tạo bên trong của thiết bị. Về cơ bản, rơ le nhiệt gồm ba bộ phận chính:

Thanh lưỡng kim (Bimetal Strip)

Thanh lưỡng kim là bộ phận quan trọng nhất trong rơ le nhiệt truyền thống. Bộ phận này được tạo thành từ hai kim loại có hệ số giãn nở nhiệt khác nhau, thường là Invar kết hợp với thép không gỉ hoặc đồng thau.

Khi dòng điện chạy qua, nhiệt lượng sinh ra sẽ tăng theo cường độ dòng điện dựa trên định luật Joule (Q = I²Rt). Khi nhiệt độ tăng lên, hai kim loại giãn nở với tốc độ khác nhau khiến thanh lưỡng kim bị cong về một phía. Khi độ cong đạt đến giới hạn cài đặt, cơ cấu bên trong sẽ tác động để ngắt mạch điện, giúp bảo vệ động cơ khỏi tình trạng quá tải.

Hệ thống tiếp điểm (Contact System)

Rơ le nhiệt thường có hai loại tiếp điểm chính:

Tiếp điểm thường đóng NC (Normally Closed): Ở trạng thái bình thường, tiếp điểm này luôn đóng để duy trì hoạt động của mạch điều khiển contactor. Khi xảy ra quá tải, tiếp điểm NC sẽ mở ra và ngắt nguồn cấp cho cuộn hút contactor.
Tiếp điểm thường mở NO (Normally Open): Tiếp điểm này sẽ đóng lại khi rơ le nhiệt tác động. Nó thường được sử dụng để kích hoạt đèn cảnh báo hoặc gửi tín hiệu báo lỗi trong hệ thống điện.

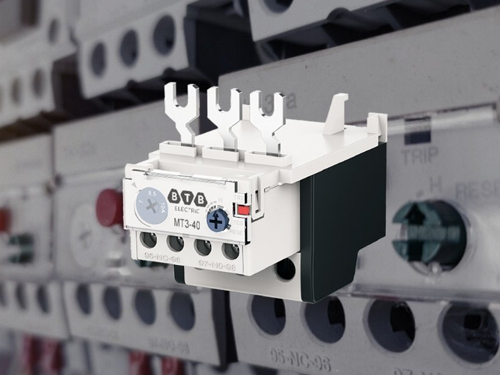

Núm chỉnh dòng điện định mức

Rơ le nhiệt được trang bị núm xoay hoặc vít chỉnh để cài đặt ngưỡng dòng điện tác động phù hợp với động cơ sử dụng. Thông thường, thiết bị cho phép điều chỉnh trong khoảng từ 50–100% giá trị dòng điện định mức ghi trên nhãn.

Ví dụ, một rơ le nhiệt có dải chỉnh từ 9–13A có thể cài đặt ở bất kỳ giá trị nào trong khoảng này. Việc điều chỉnh đúng theo dòng định mức của động cơ là yêu cầu quan trọng để đảm bảo thiết bị hoạt động chính xác và bảo vệ hiệu quả cho hệ thống điện.

Nguyên lý hoạt động của rơ le nhiệt là gì?

Cơ chế phát hiện quá tải

Nguyên lý hoạt động của rơ le nhiệt là gì? Rơ le nhiệt hoạt động dựa trên mối liên hệ giữa dòng điện và nhiệt lượng sinh ra trong quá trình vận hành. Dòng điện từ mạch tải sẽ đi qua bộ phận gia nhiệt bên trong rơ le. Bộ phận này được đặt sát thanh lưỡng kim để truyền nhiệt trực tiếp sang thanh kim loại.

Khi hệ thống hoạt động bình thường, lượng nhiệt sinh ra và lượng nhiệt tỏa ra môi trường gần như cân bằng, nên nhiệt độ của thanh lưỡng kim ổn định và không gây tác động đến cơ cấu bên trong. Tuy nhiên, khi xảy ra quá tải và quá áp, chẳng hạn động cơ phải hoạt động với tải lớn hơn mức cho phép, dòng điện sẽ tăng lên làm nhiệt độ thanh lưỡng kim tăng dần.

Một đặc điểm quan trọng của rơ le nhiệt là khả năng tác động theo nguyên lý thời gian nghịch. Điều này có nghĩa là dòng điện quá tải càng lớn thì thời gian ngắt mạch càng nhanh. Ví dụ, nếu dòng điện vượt khoảng 150% dòng định mức, rơ le có thể tác động sau vài phút. Nhưng khi dòng điện tăng quá cao, thời gian tác động có thể chỉ còn vài giây để bảo vệ động cơ kịp thời.

Quá trình tác động ngắt mạch

Khi nhiệt độ tăng đến mức giới hạn cài đặt, thanh lưỡng kim sẽ cong đủ để kích hoạt cơ cấu cơ khí bên trong rơ le. Lúc này, các tiếp điểm sẽ thay đổi trạng thái:

Tiếp điểm NC mở ra, làm cuộn hút contactor mất điện và ngắt nguồn cấp cho động cơ.
Tiếp điểm NO đóng lại để kích hoạt đèn cảnh báo hoặc tín hiệu báo lỗi.

Quá trình này diễn ra rất nhanh, giúp động cơ được ngắt nguồn trước khi nhiệt độ cuộn dây vượt quá giới hạn an toàn của lớp cách điện.

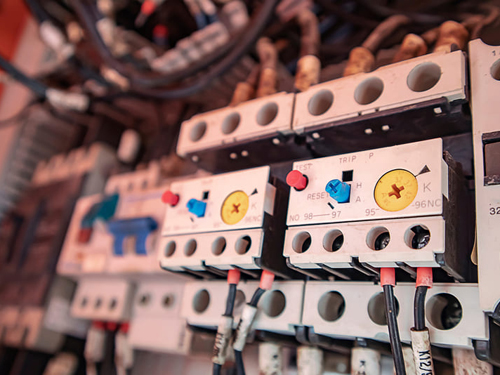

Chế độ reset tự động và bằng tay

Nguyên lý hoạt động của rơ le nhiệt là gì? Phần lớn rơ le nhiệt hiện nay đều hỗ trợ hai chế độ khôi phục hoạt động sau khi tác động:

Reset tự động (Auto Reset): Sau khi nhiệt độ giảm xuống và nguyên nhân quá tải không còn, rơ le sẽ tự động trở về trạng thái ban đầu mà không cần thao tác từ người vận hành. Chế độ này phù hợp với các hệ thống tự động hóa nhưng có thể gây rủi ro nếu sự cố chưa được xử lý hoàn toàn.
Reset bằng tay (Manual Reset): Sau khi rơ le tác động, người vận hành phải nhấn nút reset trên thiết bị để khởi động lại hệ thống. Đây là chế độ được sử dụng phổ biến trong công nghiệp vì giúp đảm bảo nguyên nhân gây quá tải đã được kiểm tra và xử lý trước khi động cơ hoạt động trở lại.

Vì sao cần lắp đặt rơ le nhiệt?

Bảo vệ động cơ điện khỏi tình trạng quá tải

Động cơ điện chỉ được thiết kế để hoạt động trong một giới hạn nhiệt độ nhất định. Phần cuộn dây stator bên trong động cơ thường sử dụng các loại vật liệu cách điện có mức chịu nhiệt khác nhau như loại B, F hoặc H. Khi dòng điện vượt quá giá trị định mức trong thời gian dài, nhiệt độ cuộn dây sẽ tăng cao, làm lớp cách điện xuống cấp nhanh chóng và giảm tuổi thọ động cơ.

Trong thực tế, chỉ cần nhiệt độ vận hành vượt mức cho phép thêm khoảng 10°C thì tuổi thọ của lớp cách điện có thể giảm đi một nửa. Rơ le nhiệt có nhiệm vụ phát hiện tình trạng quá tải và ngắt nguồn kịp thời trước khi nhiệt độ đạt đến mức nguy hiểm. Nếu không có thiết bị này, một sự cố quá tải kéo dài trong thời gian ngắn cũng có thể làm cháy cuộn dây cáp điện và gây hỏng động cơ.

Giảm nguy cơ cháy nổ trong hệ thống điện

Lí do cần lắp đặt rơ le nhiệt là gì? Khi động cơ hoạt động quá nhiệt mà không được bảo vệ đúng cách, nhiệt độ tăng cao có thể làm cháy lớp cách điện hoặc các vật liệu xung quanh. Trong môi trường nhà xưởng có bụi, hóa chất hoặc khí dễ cháy, sự cố này còn có thể dẫn đến cháy nổ nghiêm trọng, gây thiệt hại lớn về tài sản và ảnh hưởng đến an toàn của người lao động.

Nhiều vụ cháy trong nhà xưởng và kho bãi có nguyên nhân liên quan đến sự cố điện, đặc biệt là tình trạng động cơ quá tải nhưng không được ngắt kịp thời. Vì vậy, lắp đặt rơ le nhiệt được xem là một trong những giải pháp đơn giản nhưng hiệu quả để hạn chế rủi ro cháy nổ trong hệ thống điện công nghiệp.

Tiết kiệm chi phí sửa chữa và bảo trì

Chi phí đầu tư cho một bộ rơ le nhiệt thường thấp hơn rất nhiều so với chi phí sửa chữa hoặc thay mới động cơ điện công nghiệp. Nếu động cơ bị cháy cuộn dây, doanh nghiệp không chỉ tốn chi phí sửa chữa mà còn mất thêm thời gian dừng máy, ảnh hưởng đến tiến độ sản xuất và hoạt động vận hành.

Việc lắp đặt rơ le nhiệt giúp phát hiện sớm các sự cố quá tải và bảo vệ thiết bị trước khi hư hỏng xảy ra. Đây là giải pháp giúp doanh nghiệp giảm đáng kể chi phí bảo trì và hạn chế thời gian gián đoạn sản xuất.

Giúp thiết bị điện hoạt động bền hơn

Lí do cần lắp đặt rơ le nhiệt là gì? Ngay cả khi tình trạng quá tải chưa gây hỏng động cơ ngay lập tức, nhiệt độ tăng cao lặp đi lặp lại nhiều lần vẫn sẽ làm chất lượng lớp cách điện suy giảm theo thời gian. Hiện tượng này được gọi là lão hóa nhiệt và là nguyên nhân phổ biến làm giảm tuổi thọ động cơ điện.

Khi rơ le nhiệt hoạt động đúng chức năng, các trường hợp quá tải sẽ được phát hiện và xử lý kịp thời. Nhờ đó, động cơ luôn vận hành trong mức nhiệt độ an toàn, giúp thiết bị hoạt động ổn định và đạt tuổi thọ đúng theo thiết kế của nhà sản xuất.

Các thương hiệu rơ le nhiệt uy tín trên thị trường hiện nay

Hiện nay, thị trường Việt Nam có nhiều thương hiệu rơ le nhiệt đến từ các nhà sản xuất trong và ngoài nước. Mỗi thương hiệu sẽ có ưu điểm riêng về chất lượng, độ bền, khả năng bảo vệ và mức giá phù hợp với từng nhu cầu sử dụng.

Schneider Electric: Nổi bật với các dòng LRD và LR9, được đánh giá cao về độ bền và khả năng hoạt động ổn định. Sản phẩm có dải dòng điện rộng, phù hợp từ các hệ thống nhỏ đến ứng dụng công nghiệp công suất lớn.
ABB: Các dòng TA, TF và TH thường được sử dụng trong hệ thống công nghiệp nặng, nhà máy sản xuất và hạ tầng kỹ thuật nhờ độ tin cậy cao.
Mitsubishi Electric: Dòng TH-N và TH-T được nhiều doanh nghiệp lựa chọn vì khả năng hoạt động chính xác, tuổi thọ cao và độ ổn định tốt trong thời gian dài.
Siemens: Ngoài các dòng rơ le nhiệt truyền thống như 3RU, Siemens còn có dòng điện tử 3RB với khả năng tích hợp truyền thông công nghiệp, phù hợp cho hệ thống tự động hóa hiện đại.
LS Electric: Tương tự như dòng cáp chống cháy chống nhiễu LS, Các dòng MT-D/P có mức giá cạnh tranh nhưng vẫn đáp ứng tốt nhu cầu sử dụng trong nhà máy và xưởng sản xuất vừa và nhỏ tại Việt Nam.
CHINT: Dòng NR2 và NR4 có chi phí đầu tư thấp, phù hợp với hệ thống dân dụng và công nghiệp nhẹ. Tuy nhiên, khi lựa chọn cần kiểm tra kỹ nguồn gốc và chứng nhận chất lượng của sản phẩm.

Khi chọn mua rơ le nhiệt, nên ưu tiên các sản phẩm đạt tiêu chuẩn IEC 60947-4-1 và có chứng nhận CE để đảm bảo chất lượng cũng như độ an toàn trong quá trình sử dụng. Ngoài ra, việc mua hàng từ nhà phân phối chính hãng tại Việt Nam cũng giúp đảm bảo chế độ bảo hành và hỗ trợ kỹ thuật đầy đủ.

FAQs – Các câu hỏi liên quan đến Rơ le nhiệt là gì?

Rơ le nhiệt và Aptomat có thể thay thế hoàn toàn cho nhau được không? Không. Rơ le nhiệt chuyên dụng để bảo vệ quá tải với đặc tính trễ thời gian (cho phép dòng khởi động đi qua), trong khi Aptomat chuyên bảo vệ chống ngắn mạch và cần cắt nhanh. Hai thiết bị này bổ trợ cho nhau chứ không thay thế được.
Tại sao rơ le nhiệt lại được lắp đặt phía sau contactor? Rơle nhiệt được lắp sau contactor để thuận tiện cho việc đấu nối mạch điều khiển. Khi rơle nhiệt hoạt động, nó ngắt cuộn coil của contactor, giúp contactor ngắt cả 3 pha điện chính, đảm bảo an toàn tuyệt đối khi cách ly nguồn khỏi động cơ.
Làm thế nào để biết rơ le nhiệt đã bị hỏng? Bạn có thể kiểm tra bằng cách đo thông mạch các tiếp điểm hoặc quan sát ngoại quan xem có vết cháy sém không. Cách chính xác nhất là dùng thiết bị thử dòng chuyên dụng để xem rơ le có tác động đúng ở dòng điện đã cài đặt hay không.

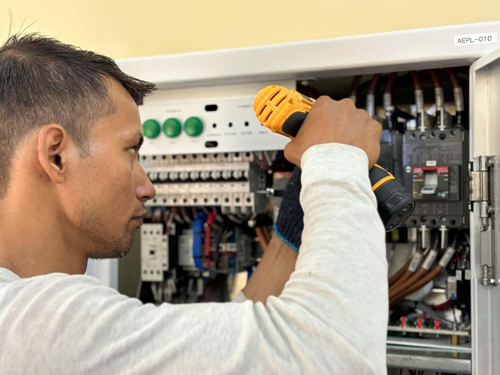

Bao lâu cần kiểm tra và bảo dưỡng rơ le nhiệt một lần? Theo khuyến nghị của phần lớn nhà sản xuất, rơ le nhiệt cần được kiểm tra định kỳ 6–12 tháng một lần. Nội dung kiểm tra bao gồm: vệ sinh bụi bẩn, kiểm tra độ chặt của đầu dây kết nối, kiểm tra chức năng tiếp điểm và thử tác động thủ công bằng nút TEST (nếu có). Sau 10–15 năm vận hành, nên xem xét thay thế dự phòng dù thiết bị vẫn đang hoạt động bình thường.

Rơ le nhiệt là thiết bị bảo vệ không thể thiếu trong mọi hệ thống điều khiển động cơ. Theo các chuyên gia của lscable.vn việc nắm rõ rơ le nhiệt là gì?, nguyên lý hoạt động cũng như vai trò của rơ le nhiệt giúp kỹ sư và nhà quản lý xây dựng hệ thống vận hành an toàn, ổn định và hiệu quả hơn. Không chỉ có nhiệm vụ bảo vệ động cơ điện, một tài sản có giá trị lớn trong nhà máy, thiết bị này còn góp phần duy trì tính liên tục của dây chuyền sản xuất, hạn chế tối đa thời gian ngừng hoạt động (downtime) do sự cố hoặc hư hỏng gây ra.
