Quy trình thiết kế tủ điện công nghiệp chuẩn hiện nay

Tủ điện công nghiệp đóng vai trò là trung tâm điều phối, phân phối và bảo vệ toàn bộ hệ thống mạng điện tại các nhà máy, khu công nghiệp hay tòa nhà. Việc thiết kế tủ điện không chỉ đơn thuần là việc sắp xếp các thiết bị đóng cắt vào một không gian kín. Một bản thiết kế chuẩn xác đảm bảo cho dòng điện được truyền tải an toàn, đồng thời cung cấp cơ chế bảo vệ nhanh chóng khi xảy ra sự cố ngắn mạch, quá tải hoặc rò rỉ điện. Sự ổn định của hệ thống sản xuất công nghiệp phụ thuộc rất lớn vào chất lượng của bản vẽ tủ điện ban đầu. Quy trình thiết kế tủ điện công nghiệp chuẩn hiện nay là gì? Hãy cùng lscable.vn tìm hiểu thông qua bài viết dưới đây nhé!

Tại Việt Nam, tiêu chuẩn TCVN 7391:2007 (tương đương IEC 61439) được áp dụng như cơ sở pháp lý quan trọng để đánh giá chất lượng và mức độ an toàn của tủ điện. Theo đó, một tủ điện đạt chuẩn cần trải qua các thử nghiệm nghiêm ngặt, bao gồm khả năng chịu dòng ngắn mạch, mức độ bảo vệ chống điện giật và hiệu quả tản nhiệt trong quá trình vận hành.

Tủ điện công nghiệp là gì và vai trò thiết yếu trong hệ thống sản xuất

Tủ điện công nghiệp là một hệ thống tích hợp các thiết bị điện hạ áp như aptomat, contactor, relay, biến tần, PLC cùng nhiều linh kiện khác, được lắp đặt bên trong vỏ tủ bằng kim loại hoặc composite nhằm bảo vệ và phân phối điện năng một cách an toàn, hiệu quả. Đây được xem là “trung tâm điều hành” của hệ thống điện, đảm nhiệm chức năng cấp nguồn, kiểm soát và bảo vệ hoạt động của máy móc cũng như toàn bộ dây chuyền sản xuất.

Đặc điểm nổi bật của tủ điện công nghiệp

Tủ điện công nghiệp được thiết kế với kết cấu vững chắc, độ bền cao và khả năng chịu lực tốt. Nhờ đạt cấp bảo vệ IP cao, tủ có thể chống lại bụi bẩn, nước và các tác động cơ học từ môi trường bên ngoài. Thiết kế dạng mô-đun giúp việc lắp đặt, mở rộng và bảo trì trở nên thuận tiện hơn. So với tủ điện dân dụng, tủ công nghiệp phải vận hành với tải lớn, liên tục trong những điều kiện khắc nghiệt như nhiệt độ cao, độ ẩm lớn hoặc môi trường nhiều bụi.

Ứng dụng trong thực tiễn sản xuất

Tủ điện công nghiệp xuất hiện rộng rãi trong nhiều lĩnh vực như sản xuất thực phẩm, dược phẩm, ô tô, xi măng hay chế biến gỗ. Chúng giữ vai trò điều khiển động cơ, vận hành hệ thống tự động hóa, phân phối điện hạ thế và bù công suất. Một tủ điện được thiết kế và lắp đặt đúng tiêu chuẩn không chỉ giúp giảm thiểu thời gian gián đoạn sản xuất mà còn nâng cao hiệu suất hoạt động và đảm bảo an toàn cho người lao động.

Các loại tủ điện công nghiệp phổ biến hiện nay

Trên thị trường hiện nay, tủ điện công nghiệp được phân chia thành nhiều loại khác nhau, mỗi loại được thiết kế để đáp ứng những chức năng và nhu cầu vận hành riêng biệt trong hệ thống điện:

• Tủ điện phân phối (MSD – Main Switchgear Distribution): Đảm nhiệm vai trò tiếp nhận điện từ nguồn chính và phân phối đến các tủ điện nhánh hoặc khu vực sử dụng.
• Tủ điện điều khiển (Control Panel): Được sử dụng để điều khiển hoạt động của các thiết bị như động cơ, máy bơm và nhiều hệ thống máy móc khác.
• Tủ điện động lực (Power Panel): Chuyên cung cấp nguồn điện cho các thiết bị có công suất lớn, đảm bảo vận hành ổn định và liên tục.
• Tủ điện biến tần (VFD Panel): Cho phép điều chỉnh tốc độ động cơ thông qua biến tần, góp phần tối ưu hiệu suất và tiết kiệm năng lượng.
• Tủ điện ATS (Automatic Transfer Switch): Có chức năng tự động chuyển đổi giữa nguồn điện lưới và máy phát điện dự phòng, giúp hệ thống luôn duy trì hoạt động khi xảy ra sự cố mất điện.

Tại sao cần tuân thủ quy trình thiết kế tủ điện công nghiệp chuẩn?

Việc tuân thủ đúng quy trình thiết kế tủ điện công nghiệp không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt quyết định độ an toàn, hiệu suất và chi phí vận hành của toàn bộ hệ thống điện.

Đảm bảo an toàn tuyệt đối cho người vận hành

Trong quy trình thiết kế tủ điện công nghiệp, an toàn luôn là yếu tố được đặt lên hàng đầu. Hệ thống điện công nghiệp tiềm ẩn nhiều rủi ro nếu không được kiểm soát đúng cách. Việc tính toán chính xác dòng ngắn mạch cực đại, lựa chọn thiết bị bảo vệ phù hợp và bố trí khoảng cách cách điện an toàn giúp giảm thiểu tối đa nguy cơ điện giật, cháy nổ do điện hoặc hồ quang điện. Thực tế cho thấy, không có lợi ích nào đáng để đánh đổi sự an toàn của người vận hành chỉ nhằm rút ngắn thời gian thiết kế ban đầu.

Tối ưu hóa hiệu suất và tuổi thọ thiết bị

Một quy trình thiết kế tủ điện chính xác, bài bản giúp đảm bảo thiết bị luôn làm việc trong giới hạn cho phép. Nếu thiết bị như contactor bị vận hành vượt dòng định mức hoặc biến tần được lắp đặt trong không gian thiếu tính toán về tản nhiệt, tuổi thọ sẽ bị suy giảm đáng kể. Ngược lại, khi thiết kế đúng chuẩn, việc phân bổ tải hợp lý, lựa chọn tiết diện dây dẫn phù hợp và tối ưu giải pháp làm mát sẽ giúp hệ thống vận hành ổn định hơn, giảm hỏng hóc và kéo dài vòng đời thiết bị.

Giảm thiểu rủi ro pháp lý và chi phí bảo trì

Tuân thủ quy trình thiết kế này còn giúp hệ thống đáp ứng đầy đủ các tiêu chuẩn kỹ thuật hiện hành. Thiết kế không đúng chuẩn có thể dẫn đến việc không đạt nghiệm thu, phát sinh xử phạt hoặc bị từ chối bảo hiểm khi xảy ra sự cố. Ngược lại, một tủ điện được thiết kế khoa học sẽ giúp công tác bảo trì trở nên đơn giản hơn nhờ sơ đồ rõ ràng, ký hiệu đầy đủ và bố trí hợp lý, từ đó có thể giảm đáng kể thời gian xử lý sự cố và chi phí sửa chữa.

Chi tiết 7 bước trong quy trình thiết kế tủ điện công nghiệp chuẩn

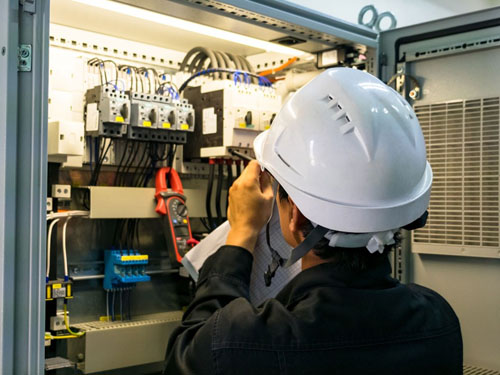

Bước 1: Tiếp nhận yêu cầu và khảo sát hiện trường

Đây là bước khởi đầu mang tính quyết định trong toàn bộ quy trình thiết kế tủ điện công nghiệp. Một bản thiết kế tốt không phải là bản vẽ phức tạp nhất, mà là bản vẽ đáp ứng chính xác nhu cầu thực tế của hệ thống.

• Xác định thông số kỹ thuật đầu vào: Kỹ sư thiết kế cần thu thập đầy đủ dữ liệu từ chủ đầu tư hoặc đơn vị tư vấn giám sát. Các thông số quan trọng bao gồm điện áp định mức (thường 380/220V – 3 pha, 50Hz), hệ số công suất, dòng ngắn mạch tại điểm đấu nối và danh sách phụ tải. Việc lập bảng tải (load schedule) ngay từ đầu giúp hạn chế tối đa việc chỉnh sửa thiết kế ở các bước sau.
• Đánh giá môi trường lắp đặt tủ điện: Môi trường làm việc ảnh hưởng trực tiếp đến cấp bảo vệ IP của tủ điện. Kỹ sư cần xác định tủ được lắp trong nhà hay ngoài trời, nhiệt độ môi trường, độ ẩm, bụi hoặc hóa chất. Với các khu vực đặc thù như ven biển hoặc nhà máy thực phẩm, yêu cầu về vật liệu và tiêu chuẩn bảo vệ sẽ khắt khe hơn nhiều.

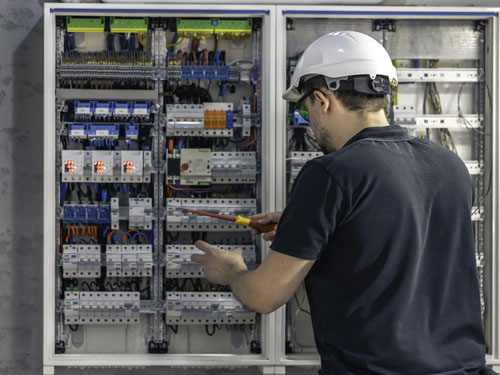

Bước 2: Lựa chọn cấu hình và vật liệu vỏ tủ

Sau khi có dữ liệu đầu vào, bước tiếp theo trong quy trình thiết kế này là xác định kết cấu cơ khí của tủ.

• Phân loại hình dáng và kích thước tủ: Tùy theo ứng dụng, tủ có thể là dạng treo tường, tủ đứng độc lập hoặc hệ tủ ghép cho nhà máy lớn. Kích thước thường được tiêu chuẩn hóa theo module để dễ sản xuất, lắp đặt và mở rộng sau này. Cấu hình cửa tủ cũng được thiết kế dựa trên không gian phòng điện và nhu cầu thao tác thực tế.
• Lựa chọn vật liệu chế tạo: Tôn mạ kẽm thường được dùng cho môi trường thông thường nhờ chi phí hợp lý. Trong khi đó, inox 304 hoặc 316 được sử dụng cho môi trường ăn mòn cao như thực phẩm hoặc hóa chất. Bề mặt thường được sơn tĩnh điện để tăng độ bền và tính thẩm mỹ.

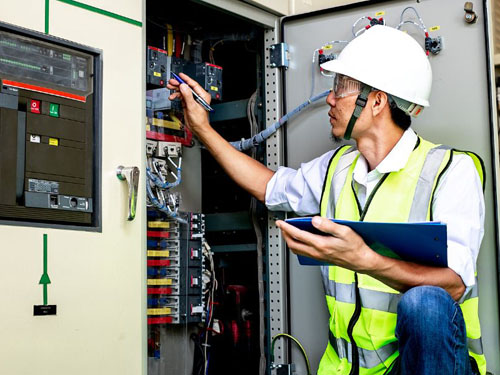

Bước 3: Thiết kế sơ đồ nguyên lý điện

Đây là bước hình thành “tư duy vận hành” của hệ thống điện cần chú ý khi tiến hàng quy trình thiết kế tủ điện mà nhiều người người không chú ý.

• Sơ đồ một sợi (Single Line Diagram – SLD): SLD thể hiện toàn bộ luồng cấp điện từ nguồn đến tải, bao gồm các cấp bảo vệ, thanh cái và thiết bị đóng cắt. Đây là tài liệu nền tảng giúp xác định cấu trúc hệ thống điện tổng thể.
• Sơ đồ đấu dây và terminal: Nếu SLD mang tính tổng quát thì sơ đồ đấu dây lại thể hiện chi tiết từng kết nối. Mỗi dây dẫn, quy ước màu dây điện tiêu chuẩn và điểm đấu nối đều được quy định rõ ràng, giúp quá trình thi công chính xác và hạn chế sai sót.

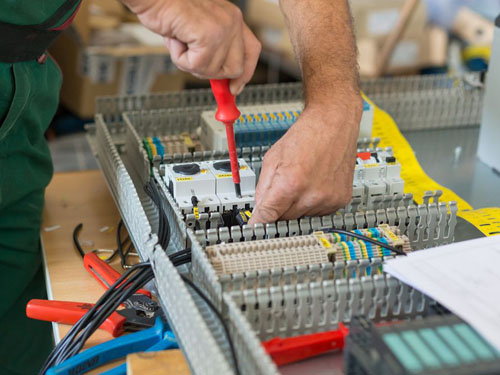

Bước 4: Lựa chọn thiết bị trong tủ điện

Giai đoạn này quyết định độ ổn định và độ an toàn của hệ thống.

• Aptomat và contactor: Aptomat phải đảm bảo khả năng cắt ngắn mạch phù hợp với tính toán. Contactor được lựa chọn theo tải thực tế của động cơ và tiêu chuẩn vận hành (AC-3), đồng thời phải đảm bảo tính tương thích với relay nhiệt.
• Relay, biến tần và thiết bị đo lường: Các relay bảo vệ hiện đại giúp tăng khả năng giám sát và bảo vệ hệ thống. Biến tần và soft starter giúp tối ưu vận hành động cơ, trong khi đồng hồ đo điện năng hỗ trợ quản lý năng lượng hiệu quả.

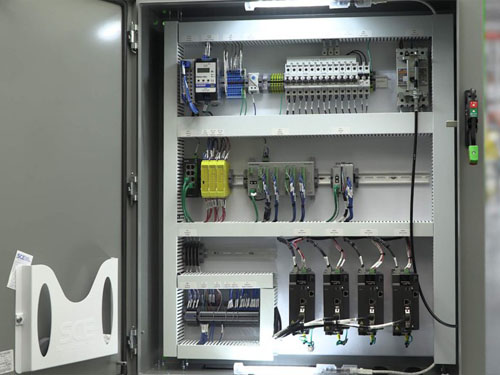

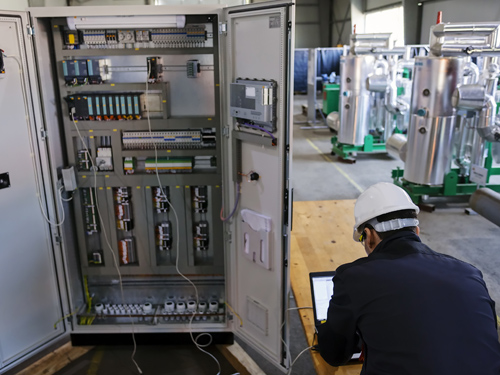

Bước 5: Thiết kế layout và bố trí không gian tủ

Đây là bước kết hợp giữa kỹ thuật điện và cơ khí trong quy trình thiết kế tủ điện công nghiệp, giúp tủ điện có được những hình thái thiết kế ban đầu.

• Phân vùng nhiệt và bố trí thiết bị: Thiết bị sinh nhiệt cao như biến tần cần được bố trí hợp lý để đảm bảo khả năng tản nhiệt. Các thiết bị điều khiển nhạy cảm như PLC nên được đặt ở khu vực ít nhiệt và ổn định hơn.
• Khoảng cách an toàn và bố trí cáp: Khoảng cách giữa các thiết bị phải tuân theo tiêu chuẩn IEC 60228 cho dây cáp điện để đảm bảo an toàn điện. Hệ thống rãnh cáp cần được bố trí khoa học, tránh chồng chéo và đảm bảo không gian thao tác thuận tiện khi bảo trì.

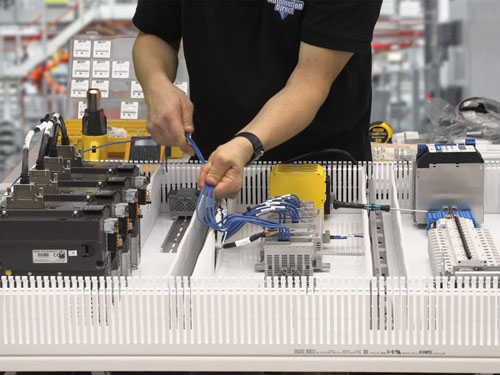

Bước 6: Dựng mô hình 3D và xuất bản vẽ gia công

Công nghệ phần mềm giúp tối ưu hóa toàn bộ quy trình thiết kế tủ điện trước khi sản xuất.

• Mô phỏng 3D bằng phần mềm chuyên dụng: Các phần mềm như EPLAN hoặc AutoCAD giúp mô phỏng toàn bộ tủ điện, phát hiện sớm xung đột không gian giữa thiết bị, thanh cái và dây dẫn.
• Xuất file CNC và BOM vật tư: Từ mô hình 3D, hệ thống sẽ xuất file DXF phục vụ gia công CNC và bảng BOM chi tiết để phục vụ mua hàng, sản xuất và quản lý vật tư.

Bước 7: Kiểm tra, duyệt bản vẽ và bàn giao

Đây là bước cuối cùng trong quy trình thiết kế tủ điện công nghiệp nhằm đảm bảo chất lượng trước khi sản xuất.

• Kiểm tra chéo giữa các bộ phận: Kỹ sư điện và cơ khí phải phối hợp kiểm tra toàn bộ bản vẽ để đảm bảo không có sai lệch giữa thiết kế và thực tế thi công.
• Hoàn thiện hồ sơ bàn giao: Bộ hồ sơ bao gồm bản vẽ hoàn chỉnh, hướng dẫn vận hành, tài liệu cài đặt thiết bị và các chứng nhận liên quan. Đây là cơ sở quan trọng phục vụ thi công, nghiệm thu và vận hành hệ thống.

Quy định về IP và IK trong môi trường công nghiệp

Môi trường lắp đặt ảnh hưởng trực tiếp đến cấp bảo vệ của vỏ tủ điện, và đây là yếu tố bắt buộc phải xác định ngay từ giai đoạn thiết kế. Không thể sử dụng cùng một loại tủ cho phòng sạch điều hòa và khu vực cơ khí nhiều bụi kim loại hoặc va đập mạnh.

Chỉ số bảo vệ chống bụi và nước (IP)

Chỉ số IP (Ingress Protection) gồm hai chữ số, thể hiện khả năng chống bụi và nước của thiết bị. Chữ số đầu tiên biểu thị mức độ bảo vệ trước vật rắn, còn chữ số thứ hai thể hiện khả năng chống nước.

Trong thực tế, tủ lắp đặt trong nhà thường yêu cầu IP54 hoặc IP55 để đáp ứng điều kiện cơ bản về bụi và ẩm. Với môi trường ngoài trời hoặc khu vực rửa bằng nước áp lực cao, cần đạt tối thiểu IP65. Việc lựa chọn đúng cấp IP giúp tránh phát sinh thay đổi vật liệu, gioăng làm kín và chi phí gia công về sau.

Chỉ số chống va đập cơ học (IK)

IK thể hiện khả năng chịu lực va đập của vỏ tủ, được đo bằng đơn vị Jun (J). Trong môi trường nhà máy, mức IK08 đến IK10 thường được sử dụng để đảm bảo tủ có thể chịu được va chạm từ xe nâng, dụng cụ bảo trì hoặc vật rơi.

Khi thực hiện thiết kế tủ điện, thông số IK cần được xác định rõ ngay từ đầu để đảm bảo lựa chọn đúng độ dày vật liệu, kết cấu khung và phương pháp gia cường. Điều này giúp tủ điện vận hành bền vững, an toàn và phù hợp với điều kiện công nghiệp thực tế.

Các phần mềm hỗ trợ thiết kế tủ điện công nghiệp

Việc thiết kế tủ điện công nghiệp trở nên nhanh chóng, chính xác và chuyên nghiệp hơn nhờ sự hỗ trợ của các phần mềm chuyên dụng. Dưới đây là một số công cụ phổ biến được sử dụng rộng rãi hiện nay:

AutoCAD Electrical

• Ưu điểm: Giao diện thân thiện, dễ làm quen, tích hợp chặt chẽ với nền tảng AutoCAD quen thuộc.
• Nhược điểm: Khả năng mô phỏng 3D còn hạn chế, chủ yếu tập trung vào thiết kế 2D.

EPLAN Electric P8

• Ưu điểm: Phần mềm mạnh mẽ, hỗ trợ thiết kế cả 2D và 3D, đồng thời sở hữu thư viện thiết bị phong phú, chuyên nghiệp.
• Nhược điểm: Cần thời gian học và làm quen để khai thác hiệu quả toàn bộ tính năng.

SolidWorks Electrical

• Ưu điểm: Tích hợp liền mạch giữa thiết kế cơ khí và điện, hỗ trợ mô phỏng 3D trực quan và chính xác.
• Nhược điểm: Chi phí bản quyền tương đối cao so với nhiều giải pháp khác.

Những lỗi thường gặp trong thiết kế tủ điện công nghiệp và cách khắc phục

Trong quy trình thiết kế tủ điện công nghiệp, ngay cả những kỹ sư có kinh nghiệm cũng có thể gặp phải một số sai sót phổ biến. Dưới đây là các lỗi thường gặp cùng hướng xử lý hiệu quả:

Lỗi về kích thước và bố trí

• Vấn đề: Tủ điện thiết kế quá chật, thiếu không gian cho việc đi dây và bảo trì sau này.
• Cách khắc phục: Cần tính toán chính xác kích thước tổng thể ngay từ đầu, đồng thời dự trù thêm không gian hợp lý để thuận tiện cho lắp đặt và bảo trì.

Lỗi kết nối dây dẫn

• Vấn đề: Dây cáp điện có thể bị đấu sai, chập mạch hoặc lựa chọn tiết diện không phù hợp với tải.
• Cách khắc phục: Sử dụng sơ đồ nguyên lý chi tiết, rõ ràng và tiến hành kiểm tra kỹ lưỡng trước khi thi công lắp đặt thực tế.

Lỗi chọn thiết bị không phù hợp

• Vấn đề: Lựa chọn thiết bị có công suất không đáp ứng yêu cầu hoặc không tương thích với hệ thống.
• Cách khắc phục: Cần dựa trên các thông số kỹ thuật cụ thể của hệ thống để lựa chọn thiết bị phù hợp, đảm bảo an toàn và hiệu quả vận hành.

FAQs – Các câu hỏi liên quan đến quy trình thiết kế tủ điện công nghiệp

• Tủ điện công nghiệp có tuổi thọ bao lâu? Tuổi thọ của tủ điện công nghiệp phụ thuộc vào chất lượng thiết bị, điều kiện môi trường, và chế độ bảo trì. Thông thường, một tủ điện được thiết kế và lắp đặt đúng tiêu chuẩn có thể hoạt động từ 10 đến 20 năm, thậm chí lâu hơn nếu được bảo trì định kỳ.
• Tủ điện công nghiệp cần đạt chứng chỉ nào để được nghiệm thu tại Việt Nam? Tủ điện cần đáp ứng TCVN 7909 (hài hòa với IEC 61439), có biên bản kiểm định cách điện, tiếp địa và đo nhiệt độ vận hành từ tổ chức kiểm định được Bộ Công Thương công nhận. Ngoài ra, linh kiện chính phải có tem CO/CQ và chứng nhận CE/UL tương ứng.
• Tủ đặt ngoài trời nên chọn IP bao nhiêu là hợp lý? Thường cân nhắc từ IP54 đến IP65 tùy mức độ mưa bụi và cách lắp (có mái che hay không). Ngoài IP, còn phải chú ý gland cáp, thoát nước, chống ngưng tụ và chống ăn mòn.
• Thiết kế tủ điện công nghiệp mất bao lâu? Thời gian thiết kế phụ thuộc vào quy mô dự án. Với tủ điện đơn giản, quy trình từ thu thập yêu cầu đến phê duyệt hồ sơ có thể hoàn thành trong 1–2 tuần. Với hệ thống phức tạp như MCC nhiều ngăn hoặc tủ tích hợp PLC/SCADA, thời gian thiết kế có thể từ 4–8 tuần hoặc hơn.

Trên đây là những thông tin tổng hợp của lscable.vn giúp bạn nắm rõ quy trình thiết kế tủ điện công nghiệp chuẩn hiện nay diễn ra như thế nào. Quy trình này là một chuỗi công việc được triển khai theo trình tự logic và có sự liên kết chặt chẽ giữa các giai đoạn, từ khảo sát ban đầu đến khi hoàn thiện sản phẩm. Thông thường, quy trình bao gồm các bước như: khảo sát yêu cầu thực tế, tính toán thông số kỹ thuật, thiết lập sơ đồ nguyên lý, mô phỏng bố trí không gian 3D và cuối cùng là xuất file phục vụ gia công. Có thể nói, việc xây dựng một quy trình thiết kế bài bản ngay từ đầu không chỉ nâng cao chất lượng kỹ thuật mà còn là giải pháp hiệu quả để tiết kiệm chi phí, thời gian và giảm thiểu rủi ro cho các dự án công nghiệp.
