Ống luồn dây điện là gì? Những thông tin cần biết khi sử dụng

Trong hệ thống điện của bất kỳ công trình nào, từ nhà ở dân dụng đến nhà xưởng công nghiệp, dây dẫn luôn cần được bảo vệ đúng cách. Một trong những giải pháp được sử dụng phổ biến nhất chính là ống luồn dây điện. Đây không chỉ là bộ phận hỗ trợ thi công, mà còn là thành phần ảnh hưởng trực tiếp đến độ an toàn, độ bền và khả năng bảo trì của toàn bộ hệ thống. Những thông tin dưới đây của lscable.vn sẽ giúp bạn trả lời được những thắc mắc về ống luồn dây điện là gì? Cũng như những thông tin cần biết khi sử dụng.

Khi bạn nhìn vào một công trình xây dựng hoàn chỉnh, bạn sẽ thấy các ống luồn chạy dọc theo tường, trần nhà hoặc sàn, tạo thành một mạng lưới điện an toàn và hiệu quả. Vai trò của ống luồn còn bao gồm việc cách ly các dòng điện khác nhau, giảm độ nhiễu điện từ và đảm bảo an toàn cho những người sống và làm việc trong ngôi nhà hoặc tòa nhà. Nó cũng giúp dễ dàng thay thế hoặc sửa chữa dây điện mà không cần phải phá hủy cấu trúc xây dựng.

Ống luồn dây điện là gì?

Ống luồn dây điện là gì? Đây là một loại ống được thiết kế đặc biệt để bảo vệ dây điện khỏi các tác động bên ngoài như va đập, ẩm ướt, hóa chất, hoặc các yếu tố môi trường khác. Ống này thường được làm từ các vật liệu như PVC, kim loại (thép, nhôm), hoặc các loại nhựa tổng hợp có độ bền cao. Việc sử dụng ống luồn dây điện không chỉ giúp kéo dài tuổi thọ của dây điện mà còn đảm bảo an toàn cho hệ thống điện trong suốt quá trình hoạt động.

Trong các công trình hiện đại, từ nhà phố cho đến chung cư cao tầng hay nhà xưởng, ống luồn dây điện không chỉ đơn thuần là phụ kiện. Nó là một phần của hệ thống tiêu chuẩn kỹ thuật bắt buộc. Việc sử dụng ống luồn giúp đảm bảo rằng hệ thống điện hoạt động ổn định, tránh được các rủi ro cháy nổ do điện và kéo dài tuổi thọ của dây dẫn lên đến hàng chục năm.

Cấu tạo cơ bản của ống luồn dây điện

Mặc dù mỗi loại ống luồn dây điện được sản xuất từ vật liệu và thiết kế khác nhau, nhưng nhìn chung đều có những bộ phận cơ bản nhằm đảm bảo khả năng bảo vệ và dẫn hướng dây điện hiệu quả.

• Thân ống: Đây là bộ phận chính tạo nên đường dẫn cho dây điện, có nhiệm vụ bảo vệ dây khỏi các tác động từ bên ngoài. Tùy theo mục đích sử dụng, thân ống có thể được thiết kế dạng tròn, vuông hoặc dẹt để phù hợp với từng phương án lắp đặt.
• Lớp phủ bề mặt: Đối với ống kim loại, bề mặt thường được mạ kẽm hoặc phủ lớp chống ăn mòn nhằm tăng độ bền và hạn chế gỉ sét. Trong khi đó, các loại ống nhựa thường được bổ sung phụ gia chống tia UV, chống cháy hoặc tăng khả năng chịu nhiệt để đáp ứng điều kiện làm việc khác nhau.
• Hệ thống phụ kiện đi kèm: Để hoàn thiện quá trình lắp đặt, ống luồn dây điện được kết hợp với nhiều phụ kiện như hộp nối, khớp nối, co uốn, cút nối, đầu bịt và các chi tiết cuối ống. Những phụ kiện này giúp việc thi công thuận tiện hơn, đồng thời đảm bảo hệ thống vận hành an toàn và đồng bộ.
• Đa dạng kích thước: Ống luồn dây điện được sản xuất với nhiều đường kính khác nhau nhằm đáp ứng nhu cầu sử dụng trong từng công trình. Các kích thước phổ biến gồm 16 mm, 20 mm, 25 mm, 32 mm, 40 mm và 50 mm, phù hợp với số lượng cũng như tiết diện dây dẫn cần lắp đặt.

Nguyên lý bảo vệ dây dẫn bên trong ống

Nguyên lý bảo vệ của ống luồn dây điện là gì? Ống luồn dây điện hoạt động dựa trên nguyên lý tạo ra một không gian bảo vệ bao quanh dây dẫn, giúp cách ly dây điện khỏi các yếu tố bên ngoài. Khi xảy ra va đập hoặc chịu áp lực cơ học, lực tác động sẽ được thành ống hấp thụ và phân tán, hạn chế ảnh hưởng trực tiếp đến dây dẫn bên trong. Đối với ống kim loại, khi được kết nối đúng với hệ thống tiếp địa, dòng điện rò có thể được truyền xuống đất, góp phần giảm nguy cơ điện giật và nâng cao mức độ an toàn cho toàn bộ hệ thống điện.

Các yếu tố ảnh hưởng đến hiệu suất hoạt động

Khả năng bảo vệ của ống luồn dây điện không chỉ phụ thuộc vào chất lượng sản phẩm mà còn chịu tác động từ điều kiện sử dụng thực tế. Các yếu tố như nhiệt độ môi trường, độ ẩm, tải trọng cơ học, hóa chất ăn mòn và kỹ thuật thi công đều có thể ảnh hưởng đến tuổi thọ cũng như hiệu quả hoạt động của ống. Chẳng hạn, ống PVC có thể giảm độ bền hoặc biến dạng khi làm việc trong môi trường nhiệt độ quá cao, trong khi ống thép có khả năng chịu nhiệt tốt hơn nhưng cần được bảo vệ chống ăn mòn nếu lắp đặt tại những khu vực thường xuyên ẩm ướt hoặc tiếp xúc với hóa chất. Việc lựa chọn đúng loại ống và thi công theo tiêu chuẩn sẽ giúp hệ thống điện vận hành ổn định, an toàn và bền bỉ trong thời gian dài.

Tại sao nên sử dụng ống luồn dây điện?

Không ít người cho rằng có thể tiết kiệm chi phí bằng cách chôn dây điện trực tiếp trong tường mà không cần sử dụng ống luồn. Tuy nhiên, đây là cách làm tiềm ẩn nhiều rủi ro về an toàn và có thể gây tốn kém về lâu dài. Việc lắp đặt ống luồn dây điện mang lại nhiều lợi ích thiết thực, từ bảo vệ hệ thống điện đến thuận tiện cho quá trình sử dụng và bảo trì.

Bảo vệ an toàn cho người sử dụng

An toàn điện luôn là yếu tố quan trọng nhất trong mọi công trình. Đối với ống nhựa, vật liệu có khả năng cách điện hiệu quả sẽ giúp hạn chế nguy cơ rò điện ra tường hoặc các kết cấu xung quanh. Trong khi đó, ống thép được thiết kế để kết nối hệ thống dây tiếp địa, góp phần giảm thiểu rủi ro khi xảy ra sự cố điện. Nhờ đó, người sử dụng được bảo vệ tốt hơn trước nguy cơ điện giật.

Hạn chế tác động từ môi trường và va đập

Dây điện có thể bị hư hỏng do nhiều yếu tố như áp lực từ bê tông, độ ẩm, hóa chất trong vật liệu xây dựng hoặc sự cắn phá của chuột và các loài gặm nhấm. Ống luồn đóng vai trò như một lớp bảo vệ bên ngoài, giúp giảm ảnh hưởng của các tác động cơ học và môi trường, đồng thời hạn chế nguy cơ hở lõi dẫn điện do lớp vỏ dây bị hư hại.

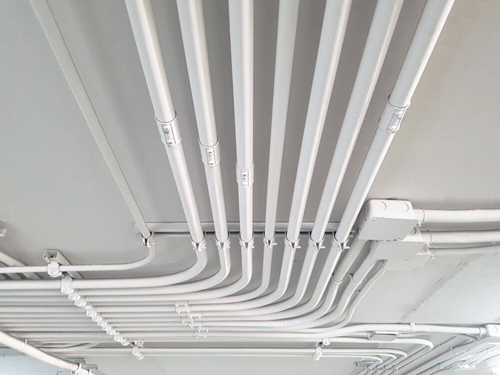

Nâng cao tính thẩm mỹ cho hệ thống điện

Trong các công trình sử dụng phương án đi dây nổi, ống luồn giúp sắp xếp dây dẫn gọn gàng, tạo cảm giác chuyên nghiệp và ngăn nắp hơn. Đặc biệt, các loại ống nẹp vuông có thể được lựa chọn với màu sắc phù hợp hoặc sơn đồng bộ với tường, góp phần giữ cho không gian nội thất hài hòa và đẹp mắt.

Thuận tiện khi bảo trì và thay thế dây điện

Một trong những lợi ích lớn nhất của ống luồn dây điện là hỗ trợ việc bảo trì hệ thống trong tương lai. Khi dây dẫn xuống cấp sau nhiều năm sử dụng hoặc cần thay bằng loại có tiết diện lớn hơn để đáp ứng nhu cầu công suất, người dùng chỉ cần rút dây cũ và luồn dây mới qua hệ thống ống đã lắp đặt. Ngược lại, nếu dây được chôn trực tiếp trong tường, việc sửa chữa thường phải đục phá kết cấu, làm phát sinh nhiều chi phí, thời gian và ảnh hưởng đến sinh hoạt.

Phân loại các dòng ống luồn dây điện phổ biến hiện nay

Trên thị trường hiện nay, ống luồn dây điện được sản xuất với nhiều chủng loại khác nhau để đáp ứng đa dạng yêu cầu thi công và điều kiện sử dụng. Dựa trên chất liệu chế tạo, sản phẩm được chia thành hai nhóm chính là ống luồn dây điện bằng nhựa và ống luồn dây điện bằng kim loại. Mỗi loại đều có những đặc điểm, ưu điểm và phạm vi ứng dụng riêng.

Nhóm ống luồn dây điện bằng nhựa

Đây là dòng sản phẩm được sử dụng rộng rãi trong các công trình dân dụng nhờ giá thành hợp lý, trọng lượng nhẹ, khả năng cách điện tốt và quá trình thi công đơn giản.

Ống nhựa cứng tròn PVC-U

Ống nhựa cứng PVC-U được sản xuất từ nhựa PVC chất lượng cao kết hợp với các phụ gia giúp tăng độ bền cơ học và tuổi thọ sử dụng.

• Đặc điểm: Loại ống này có khả năng cách điện hoàn toàn, chịu lực nén khá tốt, chống ẩm và hạn chế ảnh hưởng từ môi trường. Ngoài ra, sản phẩm còn có khả năng chịu va đập ở mức phù hợp với các công trình dân dụng.
• Ứng dụng: Ống PVC-U thường được sử dụng để luồn dây điện âm tường, âm sàn bê tông trong nhà ở, căn hộ, biệt thự, chung cư và nhiều công trình xây dựng thông dụng khác.

Ống nhựa dẹt dạng máng ghen vuông

Khác với ống tròn truyền thống, loại ống này có thiết kế dạng hộp chữ nhật với phần nắp có thể tháo lắp linh hoạt.

• Đặc điểm: Thiết kế mở giúp việc bổ sung, thay thế hoặc kiểm tra dây dẫn trở nên thuận tiện mà không cần tháo dỡ toàn bộ hệ thống.
• Ứng dụng: Máng ghen vuông phù hợp với phương án đi dây nổi tại văn phòng, cửa hàng, nhà ở cải tạo hoặc những vị trí không thể đục tường để đi dây âm.

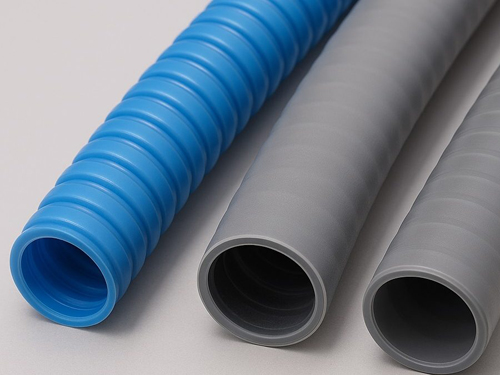

Ống nhựa ruột gà đàn hồi (PVC và HDPE)

Tên gọi “ống ruột gà” xuất phát từ thiết kế gân sóng liên tục dọc thân ống, tạo nên khả năng uốn cong linh hoạt.

• Đặc điểm: Nhờ cấu trúc đặc biệt, sản phẩm có thể dễ dàng uốn theo nhiều hướng mà không làm biến dạng tiết diện. Đối với dòng HDPE, khả năng chịu lực và độ bền còn được nâng cao, thích hợp cho các điều kiện làm việc khắc nghiệt hơn.
• Ứng dụng:Ống ruột gà thường được sử dụng tại các vị trí có nhiều góc cua, trên trần thạch cao, trong hệ thống thiết bị điện di động hoặc để bảo vệ cáp ngầm ngoài trời khi sử dụng vật liệu HDPE.

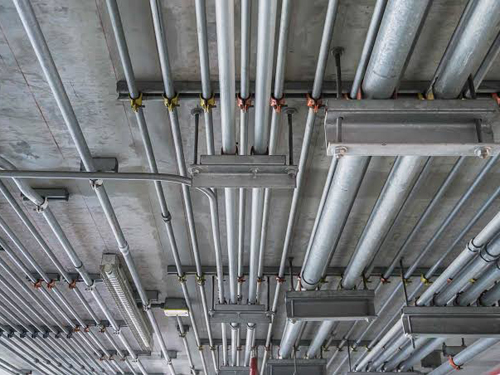

Nhóm ống luồn dây điện bằng kim loại

Đối với các công trình yêu cầu tiêu chuẩn an toàn cao, khả năng chống cháy tốt và độ bền cơ học lớn, ống luồn dây điện bằng thép luôn là lựa chọn được ưu tiên.

Ống thép luồn dây điện EMT

 EMT (Electrical Metallic Tubing) là loại ống thép thành mỏng được sử dụng khá phổ biến trong hệ thống điện của các tòa nhà.

• Đặc điểm: Do thành ống mỏng nên hai đầu không được tiện ren mà sử dụng các phụ kiện siết hoặc đầu nối chuyên dụng để liên kết. Ưu điểm nổi bật của EMT là trọng lượng nhẹ, dễ thi công và chi phí đầu tư tương đối thấp.
• Ứng dụng: Sản phẩm thích hợp cho hệ thống điện đi nổi hoặc đi âm trần tại văn phòng, trung tâm thương mại, trường học và các khu vực trong nhà có điều kiện khô ráo.

Ống thép luồn dây điện IMC

IMC (Intermediate Metal Conduit) là dòng ống thép có độ dày trung bình, cân bằng giữa trọng lượng và khả năng chịu lực.

• Đặc điểm: Hai đầu ống được gia công ren sẵn giúp việc lắp ghép chắc chắn hơn. Bề mặt thường được mạ kẽm kết hợp với lớp chống ăn mòn nhằm tăng tuổi thọ của dây cáp điện khi làm việc trong môi trường có độ ẩm hoặc điều kiện khắc nghiệt.
• Ứng dụng: Ống IMC được sử dụng nhiều trong nhà máy, nhà xưởng, khu công nghiệp hoặc các công trình ngoài trời có mái che, nơi yêu cầu khả năng bảo vệ dây dẫn tốt hơn so với EMT.

Ống thép luồn dây điện RSC

RSC (Rigid Steel Conduit), còn được gọi là RMC, là dòng ống thép có kết cấu dày và độ cứng cao nhất trong nhóm ống kim loại.

• Đặc điểm: Ống được mạ kẽm cả mặt trong và mặt ngoài, mang lại khả năng chống ăn mòn, chịu va đập mạnh, chịu nhiệt và chịu tải cơ học vượt trội. Đây là giải pháp phù hợp cho những môi trường làm việc đặc biệt khắc nghiệt.
• Ứng dụng: Ống RSC thường được lắp đặt trong nhà máy hóa chất, kho chứa vật liệu dễ cháy, khu khai thác mỏ hoặc các tuyến cáp ngầm chịu tải trọng lớn.

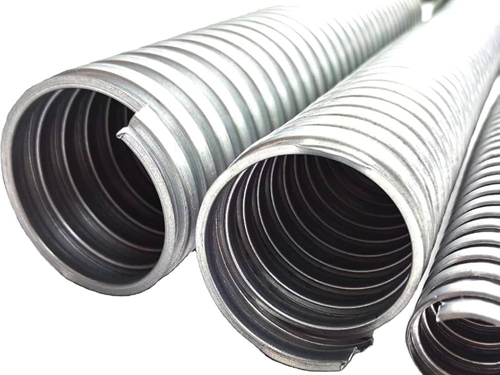

Ống ruột gà lõi thép

Đây là dòng sản phẩm kết hợp giữa tính linh hoạt của ống ruột gà và độ bền của kết cấu thép.

• Đặc điểm: Bên trong là các vòng thép xoắn liên kết chặt chẽ tạo độ cứng cần thiết, trong khi bên ngoài thường được phủ thêm lớp nhựa PVC để tăng khả năng chống nước và bảo vệ khỏi tác động của môi trường.
• Ứng dụng: Ống ruột gà lõi thép được sử dụng phổ biến để bảo vệ dây điện cho máy móc công nghiệp có độ rung cao, các thiết bị chuyển động hoặc những vị trí ngoài trời cần khả năng chống nước, chống va đập và uốn cong linh hoạt.

Những lỗi thường gặp khi sử dụng ống luồn dây điện

Những lỗi thường gặp khi sử dụng ống luồn dây điện là gì? Trong quá trình thi công và sử dụng, nhiều sự cố của hệ thống điện không đến từ chất lượng ống luồn mà do lựa chọn sai sản phẩm hoặc lắp đặt không đúng kỹ thuật. Dưới đây là những lỗi phổ biến cần tránh để đảm bảo hệ thống điện hoạt động an toàn và bền bỉ.

• Lựa chọn không đúng loại ống luồn dây điện: Một lỗi phổ biến là sử dụng loại ống không phù hợp với điều kiện công trình. Ví dụ, dùng ống nhựa ở khu vực thường xuyên chịu va đập mạnh hoặc có nhiệt độ, độ ẩm cao sẽ khiến ống nhanh xuống cấp và giảm khả năng bảo vệ dây dẫn. Chọn đúng vật liệu ngay từ đầu giúp tăng tuổi thọ hệ thống và hạn chế chi phí sửa chữa.
• Thi công không đúng kỹ thuật: Dù sử dụng ống luồn dây cáp điện chất lượng, hiệu quả vẫn bị ảnh hưởng nếu lắp đặt sai kỹ thuật. Các lỗi như uốn cong quá mức, mối nối không kín, bố trí sai vị trí hoặc không chừa đường kéo dây hợp lý đều khiến việc bảo trì khó khăn và làm tăng nguy cơ dây dẫn bị hư hỏng.
• Xem nhẹ công tác bảo trì: Nhiều người chỉ quan tâm đến giai đoạn lắp đặt mà bỏ qua việc kiểm tra định kỳ. Theo thời gian, ống có thể bị nứt, biến dạng hoặc xuống cấp do tác động của môi trường. Bảo trì thường xuyên giúp phát hiện sớm hư hỏng, duy trì khả năng bảo vệ và giảm nguy cơ sự cố điện.
• Chọn kích thước ống không phù hợp: Ống quá nhỏ khiến việc luồn dây khó khăn, tản nhiệt kém và bất tiện khi thay thế. Ngược lại, ống quá lớn làm tăng chi phí và giảm hiệu quả cố định dây dẫn. Vì vậy, cần tính toán số lượng và tiết diện dây trước khi lựa chọn kích thước ống.
• Nhồi quá nhiều dây điện trong cùng một ống: Việc luồn quá nhiều dây trong một ống nhằm tiết kiệm chi phí sẽ làm giảm khả năng tản nhiệt, tăng ma sát khi kéo dây và gây khó khăn cho quá trình bảo trì. Điều này cũng ảnh hưởng đến tuổi thọ của toàn bộ hệ thống điện.
• Không sử dụng đầy đủ phụ kiện đồng bộ: Bỏ qua hoặc thay thế các phụ kiện như khớp nối, co uốn, đầu bịt hay hộp nối bằng giải pháp tạm thời có thể khiến mối nối không kín, tạo điều kiện cho bụi, nước và côn trùng xâm nhập. Sử dụng đầy đủ phụ kiện đồng bộ sẽ giúp hệ thống chắc chắn và an toàn hơn.
• Không tuân thủ tiêu chuẩn thi công: Thi công không đúng tiêu chuẩn về khoảng cách giá đỡ, bán kính uốn, độ sâu chôn ống hoặc sử dụng sản phẩm vượt quá khả năng chịu lực, chịu nhiệt sẽ làm giảm tuổi thọ hệ thống. Tuân thủ đúng quy chuẩn kỹ thuật và hướng dẫn của nhà sản xuất là yếu tố quan trọng để đảm bảo hệ thống điện vận hành ổn định và lâu dài.

Quy trình thi công lắp đặt ống luồn dây điện đúng kỹ thuật

Quy trình thi công lắp đặt ống luồn dây điện là gì? Để hệ thống điện hoạt động an toàn, bền bỉ và thuận tiện cho việc bảo trì sau này, quá trình lắp đặt ống luồn dây điện cần được thực hiện theo đúng quy trình kỹ thuật. Từ khâu chuẩn bị vật tư đến thi công và đấu nối đều phải đảm bảo chính xác.

• Chuẩn bị vật tư và dụng cụ: Trước khi thi công, cần chuẩn bị đầy đủ ống luồn dây điện, dây dẫn và các phụ kiện như co góc, tê, cốc nối, hộp đấu nối và khớp nối. Đồng thời, cần trang bị các dụng cụ cần thiết như kìm cắt ống, dụng cụ uốn ống, tua vít, cờ lê và dây thép luồn dây (fish tape) để quá trình lắp đặt diễn ra thuận lợi và đúng kỹ thuật.
• Cắt, uốn và xử lý đầu ống: Ống cần được cắt vuông góc, bề mặt cắt phẳng và gọn. Với ống thép, sau khi cắt phải loại bỏ ba via để tránh làm rách lớp cách điện của dây dẫn khi luồn dây. Đối với ống nhựa, nên sử dụng lò xo hoặc dụng cụ uốn chuyên dụng để tránh gãy hoặc biến dạng ống, trong khi ống thép cần được uốn bằng thiết bị chuyên dụng nhằm đảm bảo đúng bán kính uốn và giữ nguyên kết cấu.
• Luồn dây điện và lắp đặt phụ kiện: Dây điện nên được luồn bằng dây thép chuyên dụng để giảm thời gian thi công và hạn chế làm hư hỏng lớp vỏ cách điện. Với các đoạn ống dài hoặc có nhiều góc uốn, có thể sử dụng bột talc hoặc dung dịch bôi trơn chuyên dụng để giảm ma sát khi kéo dây. Các mối nối giữa các đoạn ống phải được liên kết chắc chắn bằng keo dán đối với ống nhựa hoặc ren, khớp siết đối với ống thép nhằm đảm bảo độ kín và độ bền của hệ thống.
• Đấu nối đúng vị trí: Toàn bộ mối nối dây điện phải được thực hiện bên trong hộp đấu nối, tuyệt đối không nối dây âm trong lòng ống. Cách thi công này giúp việc kiểm tra, sửa chữa và thay thế dây dẫn trở nên thuận tiện hơn, đồng thời đảm bảo an toàn cho toàn bộ hệ thống điện trong suốt quá trình sử dụng.

FAQs – Câu hỏi liên quan đến ống luồn dây điện là gì?

• Làm thế nào để luồn dây điện vào ống ruột gà dài mà không bị kẹt? Bạn nên sử dụng “dây mồi”. Đây là một sợi dây thép dẻo, luồn dây mồi qua ống trước, sau đó buộc dây điện vào một đầu dây mồi rồi kéo từ đầu kia sang. Việc sử dụng bột talc (phấn rôm) cũng giúp giảm ma sát rất hiệu quả.
• Tỷ lệ lấp đầy dây điện tối đa trong ống luồn là bao nhiêu? Theo tiêu chuẩn NEC và TCVN, nếu luồn từ 3 dây dẫn trở lên vào một ống, tổng tiết diện của các dây không được vượt quá 40% tiết diện lòng trong của ống. Khoảng trống 60% còn lại là cần thiết để dây điện có không gian tản nhiệt và dễ dàng luồn kéo. Đặc biệt là khi bạn sử dụng các loại dây cáp chống cháy chống nhiễu thì vấn đề này cần phải quan tâm triệt để.
• Ống nhựa PVC có thể dùng để đi dây điện ngoài trời không? Được, nhưng bạn phải chọn loại ống PVC có bổ sung chất chống tia cực tím (UV stabilizers). Các loại ống nhựa trong nhà nếu mang ra ngoài trời sẽ bị lão hóa, giòn và nứt vỡ chỉ sau một thời gian ngắn tiếp xúc với ánh nắng mặt trời.
• Ống luồn dây điện PVC có thể sử dụng ngoài trời không? Ống PVC thông thường không nên sử dụng trực tiếp ngoài trời do dễ bị giòn và nứt dưới tác động của tia UV. Nếu cần lắp đặt ngoài trời, nên chọn loại ống PVC có phụ gia chống tia UV hoặc sử dụng ống thép mạ kẽm….

Hi vọng những thông tin trên của lscale.vn đã giúp bạn hiểu rõ hơn về ống luồn dây điện là gì và có thêm cơ sở để lựa chọn sản phẩm phù hợp cho công trình của mình. Ống luồn dây điện không chỉ là phụ kiện hỗ trợ thi công mà còn là giải pháp quan trọng giúp bảo vệ dây dẫn, nâng cao độ an toàn, kéo dài tuổi thọ hệ thống điện và thuận tiện cho việc bảo trì, sửa chữa. Việc lựa chọn đúng loại ống, kích thước phù hợp và thi công theo đúng tiêu chuẩn kỹ thuật sẽ góp phần giảm thiểu rủi ro, đồng thời đảm bảo hệ thống điện vận hành ổn định trong thời gian dài.
