Ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì?

Bạn đã bao giờ cầm trên tay một cuộn dây điện và băn khoăn trước hàng loạt ký hiệu như VC, VCm, VCmd…được in kín trên lớp vỏ? Với người không chuyên, những ký tự tưởng chừng đơn giản này đôi khi chẳng khác nào một kí hiệu mã khóa khó giải. Nhưng thực tế, mỗi ký hiệu đều mang một ý nghĩa riêng, giúp nhận biết đặc tính và phạm vi sử dụng của từng loại dây. Hiểu đúng các ký hiệu này không chỉ giúp bạn đọc được thông tin trên sản phẩm mà còn là bước quan trọng để lựa chọn đúng vật tư cho công trình. Đặc biệt, trước khi bỏ tiền mua dây điện cho ngôi nhà, việc nắm rõ ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì sẽ giúp bạn tránh chọn nhầm sản phẩm và đảm bảo an toàn trong quá trình sử dụng.

Dòng dây VC tại Việt Nam được sản xuất theo TCVN 6610:2000, tiêu chuẩn này tương đương với IEC 60227 của Ủy ban Kỹ thuật Điện Quốc tế, quy định về dây và cáp cách điện nhựa Polyvinyl Clorua (PVC) làm việc ở điện áp định mức đến 450/750V. Bên cạnh đó, sản phẩm phải đáp ứng QCVN 12:2020/BKHCN, Quy chuẩn kỹ thuật quốc gia về dây và cáp điện, trước khi lưu thông trên thị trường.

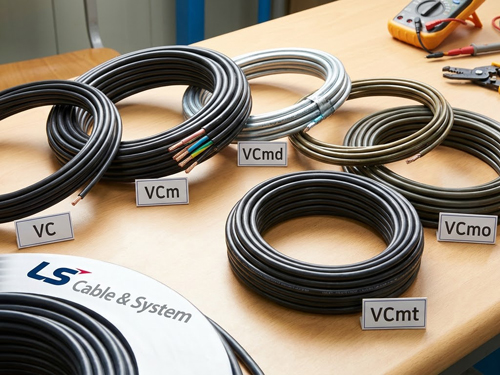

Nguyên tắc cấu tạo ký hiệu dòng dây cáp điện VC

Khi nhìn vào các mã như VC, VCm, VCmd, VCmo, VCmt, không nên hiểu đơn giản rằng mỗi chữ cái tương ứng với một từ tiếng Việt như V là vỏ, C là cách điện. Cách đọc này không phản ánh chính xác cấu trúc kỹ thuật của dây. Trên thực tế, các ký hiệu thuộc dòng VC được dùng để phân biệt loại dây, kết cấu ruột dẫn và hình dạng dây, trong khi vật liệu cách điện chủ yếu được thể hiện qua cấu tạo PVC và tiêu chuẩn sản phẩm.

Vì vậy, để hiểu ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì?, cần xem xét cả cụm ký hiệu thay vì cố gắng hiểu ý nghĩa riêng cho từng chữ cái.

VC dây đơn cứng ruột đồng, cách điện PVC

VC là ký hiệu của dây đơn cứng ruột đồng, cách điện PVC. Ruột dẫn thuộc cấp 1, có kết cấu tương đối cứng và được bao bọc bởi lớp cách điện PVC. Đây là dạng dây đơn cơ bản, thường được sử dụng trong các hệ thống điện lắp đặt cố định.

Điểm quan trọng cần lưu ý là VC không có nghĩa “Vỏ + Cách điện”. Ký hiệu này là mã nhận diện loại dây trong hệ thống sản phẩm, còn thông tin về vật liệu và cấu tạo được xác định đầy đủ thông qua tiêu chuẩn, mô tả sản phẩm và cấu trúc thực tế của dây.

VCm dây đơn mềm ruột đồng

Chữ m trong VCm được dùng để nhận biết phiên bản dây đơn mềm. Khác với VC có ruột dẫn cấp 1 tương đối cứng, VCm sử dụng ruột đồng cấp 5, được tạo thành từ nhiều sợi đồng nhỏ xoắn lại với nhau nên có độ mềm dẻo và khả năng uốn tốt hơn.

Nhờ đặc tính này, VCm phù hợp với các vị trí cần thao tác đấu nối thuận tiện hoặc yêu cầu dây có khả năng uốn cong tốt trong quá trình lắp đặt.

VCmd dây đôi mềm dẹt

VCmd là ký hiệu của dây đôi mềm dẹt. Loại dây này gồm hai ruột dẫn đồng mềm, mỗi ruột được cách điện riêng bằng PVC và hai ruột được bố trí song song tạo thành kết cấu dẹt.

Thiết kế dạng dẹt giúp dây có hình dáng gọn, dễ bố trí ở những vị trí lắp đặt phù hợp với dạng dây song song. Khi lựa chọn, cần căn cứ vào điện áp định mức, tiết diện dây dẫn và tiêu chuẩn của từng sản phẩm thay vì chỉ dựa vào tên ký hiệu.

VCmo dây đôi mềm oval

VCmo là ký hiệu của dây đôi mềm oval. Về cấu tạo, dây gồm hai ruột đồng mềm được cách điện PVC và bố trí thành một cụm có tiết diện dạng oval. Kết cấu này giúp dây có hình dáng dẹt/oval thay vì dạng tròn.

Điểm nhận biết quan trọng nhất của VCmo nằm ở kết cấu hai lõi mềm và hình dạng oval của dây, phù hợp với những ứng dụng cần dây mềm, gọn và dễ bố trí.

VCmt dây mềm tròn

VCmt là ký hiệu của dây mềm tròn, thường được cấu tạo từ các ruột đồng mềm, cách điện PVC và có thêm lớp vỏ PVC bên ngoài tạo thành tiết diện tròn. Dòng dây này có thể được sản xuất với nhiều số lõi và tiết diện khác nhau tùy theo từng sản phẩm.

So với VCmo có tiết diện oval, VCmt có hình dạng tròn, nhờ đó dễ nhận biết khi quan sát trực tiếp hoặc kiểm tra thông tin kỹ thuật trên bao bì.

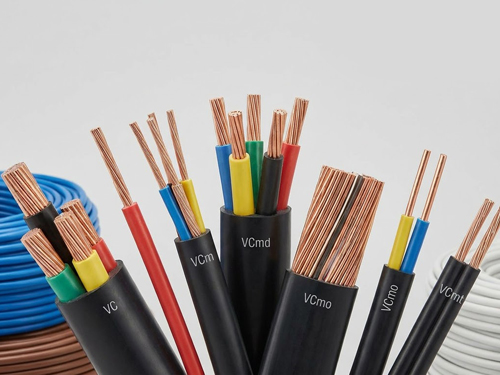

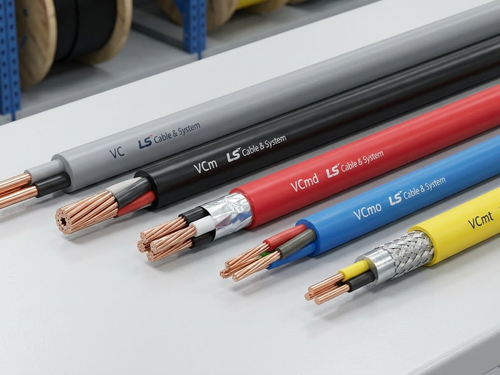

Chữ m, d, o, t giúp nhận biết điều gì?

Có thể ghi nhớ nhanh các ký hiệu này theo đặc điểm cấu tạo thay vì cố gắng dịch từng chữ cái sang tiếng Việt:

• VC: dây đơn cứng, ruột đồng, cách điện PVC.
• VCm: dây đơn mềm, ruột đồng, cách điện PVC.
• VCmd: dây đôi mềm dẹt.
• VCmo: dây đôi mềm oval.
• VCmt: dây mềm tròn.

Trong đó, m gắn với đặc tính mềm, còn d, o, t giúp nhận biết dạng kết cấu tương ứng là dẹt, oval và tròn. Cách ghi nhớ này trực quan hơn và hạn chế nhầm lẫn khi đọc thông số kỹ thuật.

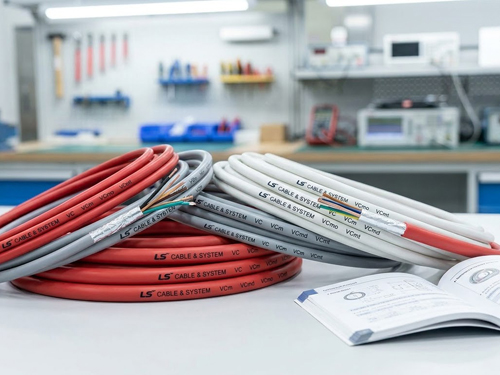

Cách đọc ký hiệu đầy đủ trên bề mặt dây

Trên thực tế, ký hiệu dây thường đi kèm với số lõi, tiết diện và cấp điện áp. Chẳng hạn, một quy cách như VCm 2,5 mm² 450/750V cho biết đây là dây đơn mềm ruột đồng, tiết diện danh định 2,5 mm² và có cấp điện áp định mức 450/750V. Với dây nhiều lõi, quy cách có thể được thể hiện như VCmo 2×2,5 mm² 300/500V, trong đó “2×2,5 mm²” cho biết dây có hai lõi, mỗi lõi có tiết diện 2,5 mm².

Khi đọc thông tin trên dây, không nên chỉ nhìn vào mã VC mà cần kiểm tra đồng thời kết cấu ruột dẫn của dây điện, vật liệu cách điện, số lõi, tiết diện, điện áp định mức và tiêu chuẩn áp dụng. Đây mới là cơ sở để xác định chính xác dây có phù hợp với hệ thống điện dự kiến hay không.

Nếu bạn đang tìm hiểu ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì?, hãy tập trung vào loại dây và cấu trúc của từng mã thay vì hiểu máy móc từng chữ cái. Cách tiếp cận này vừa dễ nhớ, vừa giúp đọc đúng thông tin kỹ thuật khi lựa chọn dây điện.

Dây cáp điện VC có nghĩa là gì?

Dây điện VC là loại dây đơn ruột đồng, được bọc cách điện PVC và thường dùng trong các hệ thống điện lắp đặt cố định. Đây là một trong những loại dây phổ biến trong điện dân dụng nhờ cấu tạo đơn giản, dễ thi công và có nhiều lựa chọn về tiết diện.

Ruột dẫn của VC có thể được chế tạo theo kết cấu phù hợp với từng quy cách và tiêu chuẩn sản phẩm. Điểm đặc trưng là dây chỉ có một ruột dẫn điện và không có lớp vỏ chung bao bọc toàn bộ dây. Khi thi công, VC thường được luồn trong ống bảo vệ hoặc bố trí theo hệ thống điện cố định để tăng độ an toàn và bảo vệ dây khỏi tác động bên ngoài.

Điện áp định mức và tiêu chuẩn tham khảo

Điện áp định mức không giống nhau ở mọi sản phẩm VC mà phụ thuộc vào từng dòng dây, tiết diện và tiêu chuẩn áp dụng. Trên thị trường có thể gặp các mức như 300/500 V, 450/750 V hoặc những cấp điện áp khác theo công bố của nhà sản xuất.

Một số dòng dây PVC được sản xuất theo các tiêu chuẩn như TCVN 6610, IEC 60227, IEC 60228, JIS C 3307 và các tiêu chuẩn liên quan khác. Vì vậy, khi lựa chọn, không nên đoán cấp điện áp dựa vào màu sắc hoặc độ dày lớp cách điện bằng mắt thường. Thông tin chính xác cần được kiểm tra trên thân dây, bao bì hoặc tài liệu kỹ thuật của sản phẩm.

Ứng dụng phổ biến của dây VC

Nhờ cấu tạo đơn lõi và phù hợp với hệ thống điện cố định, VC thường được sử dụng trong:

• Đường dây đi âm tường hoặc luồn trong ống bảo vệ.
• Đấu nối trong tủ điện, bảng điện và hộp kỹ thuật.
• Mạch chiếu sáng, ổ cắm và các tuyến điện cố định.
• Hệ thống tiếp địa khi lựa chọn đúng loại dây, màu nhận diện và tiết diện theo thiết kế.

Tuy nhiên, VC không phải lựa chọn tối ưu cho những vị trí cần uốn cong liên tục hoặc thường xuyên di chuyển. Với các trường hợp này, dây có ruột mềm sẽ thuận tiện hơn trong quá trình lắp đặt và sử dụng.

Dây cáp điện VCm có nghĩa là gì?

VCm là dây đơn mềm ruột đồng, trong đó ruột dẫn được tạo thành từ nhiều sợi đồng nhỏ bện lại. So với dây có ruột cứng, kết cấu này giúp dây linh hoạt hơn, dễ uốn và thuận tiện khi luồn qua những tuyến ống có nhiều đoạn chuyển hướng.

Đặc điểm của dây VCm

Điểm khác biệt rõ nhất giữa VC và VCm nằm ở kết cấu ruột dẫn. VC thiên về loại dây đơn có ruột dẫn cứng, thích hợp với hệ thống lắp đặt cố định. Trong khi đó, VCm sử dụng ruột đồng mềm với nhiều sợi nhỏ, phù hợp hơn với những vị trí cần thao tác uốn hoặc đấu nối thường xuyên.

Tuy nhiên, độ mềm không đồng nghĩa với khả năng chịu tải cao hơn. Khả năng mang dòng của dây phải được xác định dựa trên tiết diện ruột dẫn, phương pháp lắp đặt, khả năng tản nhiệt, nhiệt độ môi trường và yêu cầu kỹ thuật của từng sản phẩm. Ngoài ra ban cũng cần chú ý đến cách kiểm tra chất lượng dây cáp điện trước khi sử dụng.

Khi nào nên sử dụng VCm?

VCm là lựa chọn đáng cân nhắc khi công trình có những yêu cầu như:

• Tuyến ống dài và có nhiều góc chuyển hướng.
• Không gian bên trong tủ điện tương đối hẹp.
• Đấu nối với thiết bị có rung động nhẹ.
• Vị trí thi công cần uốn dây để căn chỉnh hoặc đấu nối.

Với dây mềm, phần đầu dây cũng cần được xử lý đúng kỹ thuật. Khi đấu nối bằng đầu cos hoặc thiết bị đầu cuối phù hợp, các sợi đồng sẽ được cố định tốt hơn, hạn chế tình trạng tưa sợi, tiếp xúc kém và phát nhiệt tại điểm nối.

Dây cáp điện VCmd có nghĩa là gì?

Dây điện VCmd thường được nhận biết là dây đôi mềm dạng dẹt, gồm hai ruột đồng mềm được cách điện riêng bằng PVC và bố trí song song. So với dây đơn VCm, cấu tạo hai lõi liền nhau giúp việc cấp nguồn cho các thiết bị sử dụng hai dây dẫn trở nên gọn gàng hơn.

Đặc điểm cấu tạo của VCmd

Hai ruột dẫn của VCmd được bố trí cạnh nhau theo kết cấu phẳng, mỗi ruột có lớp cách điện riêng và có màu hoặc dấu nhận diện để phân biệt. Hình dạng dẹt giúp dây dễ bố trí sát bề mặt trong những trường hợp đi dây nổi hoặc cần tiết kiệm không gian.

Tùy từng sản phẩm, điện áp định mức và thông số kỹ thuật có thể khác nhau. Do đó, không nên mặc định mọi dây VCmd đều có cùng cấp điện áp. Hãy kiểm tra thông số được in trên dây hoặc tài liệu kỹ thuật trước khi đưa vào hệ thống.

Ứng dụng của VCmd

Loại dây này có thể được sử dụng cho:

• Cấp nguồn cho đèn bàn, đèn treo và một số thiết bị công suất nhỏ.
• Dây nguồn hai lõi cho thiết bị điện dân dụng phù hợp.
• Các tuyến dây nổi ngắn cần kết cấu gọn.
• Mạch điện không yêu cầu một lõi tiếp địa riêng.

Đối với thiết bị bắt buộc phải nối đất bảo vệ, không nên sử dụng dây hai lõi chỉ vì dễ lắp đặt. Khi đó cần lựa chọn loại dây có đủ lõi theo thiết kế hoặc bố trí dây tiếp địa riêng để bảo đảm an toàn điện.

Dây cáp điện VCmo có nghĩa là gì?

VCmo thuộc nhóm dây mềm có kết cấu phù hợp cho các ứng dụng cần sự linh hoạt và hình dạng gọn. Tùy quy cách sản phẩm, dây có thể gồm các ruột lõi đồng mềm được cách điện PVC và được bố trí theo dạng phù hợp với thiết kế của từng loại dây.

Đặc điểm của VCmo

Khi tìm hiểu ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì, cần chú ý rằng các mã này không nên được giải thích bằng cách dịch máy móc từng chữ cái. Với VCmo, điều quan trọng là nhận biết đây là dòng dây mềm thuộc nhóm VC và xem xét cấu tạo cụ thể của sản phẩm.

Nếu dây có lớp vỏ PVC bên ngoài, lớp vỏ này giúp gom các lõi thành một kết cấu thống nhất và tăng khả năng bảo vệ trong quá trình sử dụng thông thường. Tuy nhiên, có lớp vỏ ngoài không có nghĩa dây phù hợp với mọi môi trường.

PVC thông dụng vẫn có những giới hạn nhất định khi phải làm việc lâu dài ở nhiệt độ cao, tiếp xúc hóa chất mạnh, chịu nắng mưa ngoài trời hoặc thường xuyên chịu lực nghiền ép. Vì vậy, môi trường sử dụng luôn phải được xem xét cùng với thông số kỹ thuật của dây.

Ứng dụng của VCmo

VCmo có thể được cân nhắc cho:

• Dây nguồn của một số thiết bị điện dân dụng.
• Thiết bị để bàn, quạt, đèn và các dụng cụ có công suất phù hợp.
• Các tuyến dây cần độ mềm và kết cấu gọn.
• Khu vực trong nhà, khô ráo và ít tác động cơ học mạnh.

Dây cáp điện VCmt có nghĩa là gì?

VCmt thuộc nhóm dây mềm có kết cấu tròn và lớp vỏ chung, phù hợp với những ứng dụng cần dây có độ linh hoạt nhất định. Tùy thiết kế, dây có thể được sản xuất với nhiều số lõi khác nhau, chẳng hạn hai, ba hoặc bốn lõi.

Đặc điểm của VCmt

Điểm cần chú ý khi tìm hiểu ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì là không nên chỉ nhìn vào số lượng lõi để đánh giá chất lượng dây. Số lõi phản ánh khả năng đáp ứng sơ đồ mạch và nhu cầu đấu nối, còn việc dây phù hợp hay không phải dựa trên toàn bộ thông số kỹ thuật.

Thông thường:

• Hai lõi: phù hợp với các mạch cấp nguồn không yêu cầu dây tiếp địa riêng.
• Ba lõi: có thể bố trí thêm một lõi tiếp địa bảo vệ khi thiết kế và quy cách dây cho phép.
• Bốn lõi: đáp ứng một số hệ thống cần nhiều đường dẫn điện hơn.

Không phải dây càng nhiều lõi thì càng tốt. Chọn dư lõi sẽ làm tăng chi phí và kích thước dây, trong khi chọn thiếu lõi có thể khiến việc đấu nối không đáp ứng đúng yêu cầu thiết kế.

Ứng dụng của VCmt trong thực tế

VCmt có thể được sử dụng làm dây nguồn cho một số thiết bị dân dụng, máy móc nhỏ hoặc các hệ thống cần nhiều lõi dẫn điện nhưng vẫn yêu cầu độ linh hoạt. Với dây ba lõi, một lõi có thể được sử dụng cho tiếp địa bảo vệ nếu màu sắc, cấu tạo và quy định của sản phẩm đáp ứng yêu cầu.

Đối với thiết bị có công suất lớn, việc lựa chọn không nên dựa vào cảm quan như dây nhìn to hay nhỏ. Cần tính đến công suất tải, tiết diện ruột dẫn, chiều dài tuyến dây, phương pháp lắp đặt, nhiệt độ môi trường và điều kiện tản nhiệt.

Nhìn chung, khi phân biệt ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì, yếu tố quan trọng nhất là đọc đúng cấu tạo và mục đích sử dụng của từng loại. VC phù hợp với các tuyến đơn cố định, VCm linh hoạt hơn nhờ ruột mềm, còn VCmd, VCmo và VCmt được phân biệt thêm theo kết cấu của dây. Đọc đúng mã dây ngay từ đầu sẽ giúp việc lựa chọn vật tư chính xác hơn, tránh mua nhầm và hạn chế những rủi ro phát sinh trong quá trình thi công.

Bảng so sánh dây cáp điện VC, VCm, VCmd, VCmo và VCmt

Bảng so sánh dây cáp điện VC, VCm, VCmd, VCmo và VCmt này mang tính định hướng. Trước khi mua, bạn cần kiểm tra catalogue của hãng để xác nhận số lõi, cấp điện áp, tiết diện và tiêu chuẩn chính xác của mã sản phẩm.

Những lỗi thường gặp khi chọn dây cáp điện

Chọn dây điện tưởng đơn giản nhưng sai sót nhỏ cũng có thể ảnh hưởng đến khả năng tải điện và an toàn hệ thống. Một số lỗi phổ biến cần tránh gồm:

• Chọn dây theo đường kính vỏ ngoài: Vỏ dây dày chưa chắc ruột dẫn đạt đúng tiết diện. Không nên chỉ nhìn kích thước bên ngoài để đánh giá chất lượng. Hãy ưu tiên sản phẩm có nguồn gốc rõ ràng, kiểm tra thông số kỹ thuật, chứng nhận chất lượng và đối chiếu khối lượng hoặc cấu tạo khi cần.
• Chọn sai dây cứng và dây mềm: Dây cố định phù hợp với hệ thống đi trong ống và các tuyến lắp đặt cố định, trong khi dây mềm thuận tiện ở vị trí cần uốn hoặc kết nối với thiết bị có chuyển động. Vì vậy, hãy chọn dựa trên phương pháp lắp đặt và đặc điểm thiết bị.
• Nối dây sơ sài: Chỉ xoắn dây rồi quấn băng keo có thể khiến tiếp xúc kém, làm tăng điện trở và phát nhiệt tại mối nối. Tùy trường hợp, nên sử dụng hộp nối, cút nối, đầu cos hoặc thiết bị đấu nối phù hợp để đảm bảo kết nối chắc chắn.
• Bỏ qua dây tiếp địa: Với thiết bị có vỏ kim loại hoặc yêu cầu nối đất bảo vệ, dây tiếp địa là thành phần quan trọng của hệ thống an toàn điện. Việc nối đất đúng kỹ thuật giúp tạo đường dẫn cho dòng điện sự cố, hỗ trợ thiết bị bảo vệ hoạt động và giảm nguy cơ điện giật, cũng như đảm bảo kết nối với các loại cáp tín hiệu chống cháy chống nhiễu.

FAQs – Câu hỏi liên quan đến ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì?

• Có thể dùng VCmt để làm dây điện âm tường không? Không nên tự động sử dụng VCmt cho mọi trường hợp âm tường. Việc này phụ thuộc vào tiêu chuẩn sản phẩm, phương pháp bảo vệ cơ học, ống luồn và thiết kế hệ thống. Dây âm tường phải được bảo vệ và lắp đặt đúng yêu cầu kỹ thuật.
• Mua dây điện của các hãng nào tại thị trường Việt Nam thì uy tín?  Tại thị trường Việt Nam hiện nay, bạn có thể tin tưởng lựa chọn sản phẩm từ các thương hiệu uy tín lâu năm như Lscable, Daphaco hay Trần Phú. Đây là những đơn vị sản xuất đạt chuẩn chất lượng quốc gia, thông số kỹ thuật in trên dây rõ ràng và đúng với tiết diện thực tế.
• Dây có vỏ PVC có thể dùng ngoài trời không? Không nên mặc định như vậy. Dây PVC thông thường có thể lão hóa nhanh khi phơi nắng, gặp mưa hoặc chịu biến động nhiệt lâu dài. Ngoài trời cần chọn loại cáp có đặc tính phù hợp và có biện pháp bảo vệ cơ học cần thiết.
• Ký hiệu dây có cho biết dòng điện tối đa không? Không. Muốn biết khả năng mang dòng cần xem thông số kỹ thuật và điều kiện lắp đặt. Ký hiệu VC, VCm, VCmd, VCmo hay VCmt không tự cho biết dòng tải tối đa.

Hy vọng nhưng thông tin trên của lscable.vn đã giúp bạn hiểu rõ: Ký hiệu dây cáp điện VC, VCm, VCmd, VCmo, VCmt có nghĩa là gì? VC, VCm, VCmd, VCmo và VCmt đều thuộc nhóm dây cáp điện bọc PVC phổ biến, nhưng mỗi loại phục vụ một mục đích khác nhau. VC thường là dây đơn cho lắp đặt cố định; VCm là dây đơn mềm; VCmd là dây đôi mềm dạng dẹt; VCmo là dây mềm tròn có vỏ; còn VCmt là dây mềm tròn có vỏ với nhiều lõi hơn. Nếu bạn làm đúng từ khâu chọn lựa ban đầu sẽ giúp hệ thống điện của mình an toàn, ổn định và dễ bảo trì hơn.
