Phân tầng cáp trên thang máng cáp như thế nào?

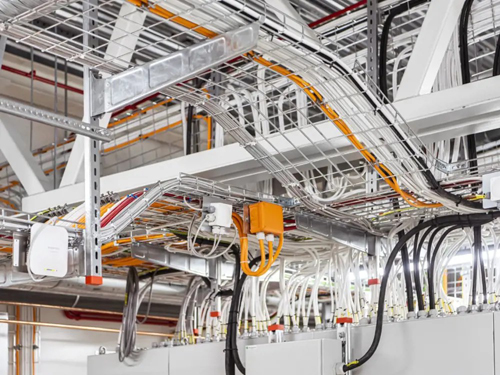

Trong thiết kế cơ điện (M&E), hệ thống cáp điện giống như hệ thống mạch máu trong cơ thể con người. Nếu các mạch máu bị chèn ép hay rối loạn, cơ thể sẽ lập tức gặp vấn đề. Tương tự như vậy, nếu chúng ta bố trí cáp trên thang máng một cách tùy tiện, rủi ro về chập cháy, suy hao tín hiệu sẽ tăng lên theo cấp số nhân. Việc phân tầng cáp khoa học mang lại những lợi ích cốt lõi mang lại hiệu quả sử dụng cao. Vậy phân tầng cáp trên thang máng cáp như thế nào? Hãy cùng lscable.vn đi tìm câu trả lời thông qua bài viết dưới đây nhé!

Như chúng ta đã biết, trong một công trình có hàng trăm tuyến cáp, nếu mọi loại cáp được đặt chung một lớp, việc vận hành và sửa chữa sẽ rất khó. Phân tầng cáp giải quyết vấn đề này bằng cách chia cáp theo chức năng và bố trí lên các tầng thang máng cáp riêng. Nếu cáp được xếp ngẫu nhiên, không phân loại và không kiểm soát khoảng cách, hệ thống có thể phát sinh nhiệt, nhiễu tín hiệu hoặc quá tải cơ học.

Phân tầng cáp là gì?

Phân tầng cáp là phương pháp bố trí nhiều hệ thống thang máng cáp song song theo phương thẳng đứng, trong đó mỗi tầng được sử dụng để sắp xếp một nhóm cáp có cùng đặc tính hoặc chức năng. Các tầng cáp được cố định và nâng đỡ bằng hệ giá treo hoặc giá đỡ đa tầng dùng chung, chẳng hạn như giá chữ C, giá treo trapeze hoặc trụ đỡ chuyên dụng.

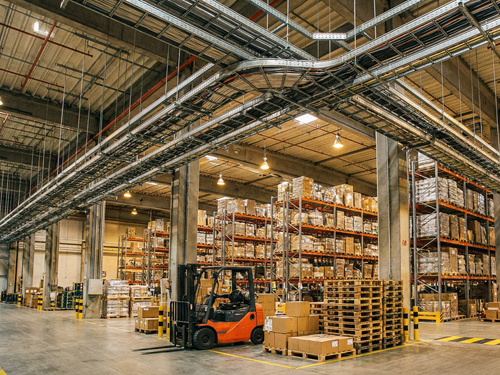

Phương pháp này được ứng dụng rộng rãi trong nhiều công trình có hệ thống điện và hạ tầng kỹ thuật phức tạp, tiêu biểu như:

• Nhà máy sản xuất, khu công nghiệp: Tổ chức các tuyến cáp điện và cáp điều khiển một cách khoa học.
• Tòa nhà văn phòng, trung tâm thương mại: Tối ưu không gian lắp đặt và thuận tiện cho công tác bảo trì.

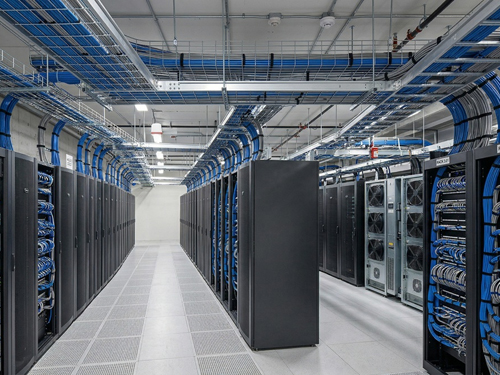

• Bệnh viện, trung tâm dữ liệu: Hỗ trợ phân loại, quản lý các hệ thống cáp theo chức năng riêng biệt.
• Hầm kỹ thuật, trục kỹ thuật và hành lang cáp: Tận dụng không gian theo chiều cao, giảm tình trạng bố trí cáp chồng chéo.

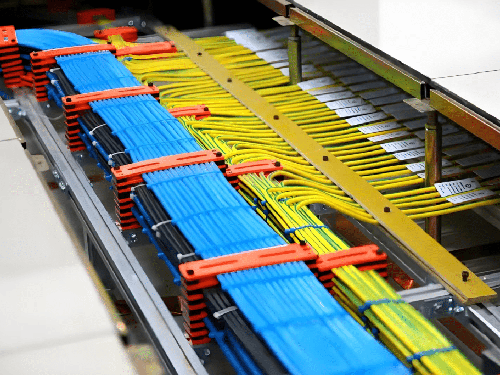

Để dễ hình dung, bạn có thể liên tưởng đến một chiếc tủ hồ sơ được chia thành nhiều ngăn, mỗi ngăn lưu trữ một loại tài liệu riêng biệt. Cách sắp xếp này giúp việc tìm kiếm nhanh chóng, hạn chế nhầm lẫn và thuận tiện khi quản lý. Phân tầng cáp cũng áp dụng nguyên tắc tương tự, giúp hệ thống dây cáp điện được bố trí gọn gàng, dễ nhận diện và thuận lợi hơn trong quá trình kiểm tra, bảo trì hoặc mở rộng khi cần thiết.

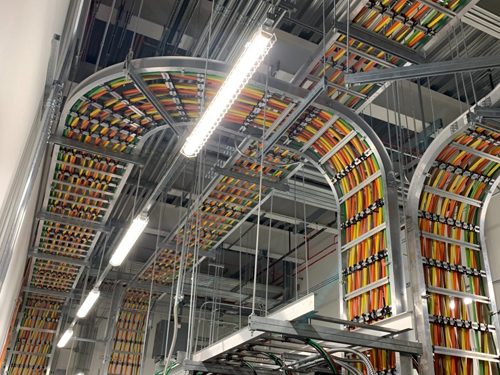

Vì sao cần phân tầng cáp trên thang máng cáp?

Phân tầng cáp trên thang máng cáp là giải pháp giúp tổ chức hệ thống cáp điện và cáp tín hiệu một cách khoa học, tối ưu không gian lắp đặt và nâng cao hiệu quả vận hành. Việc bố trí cáp thành nhiều tầng riêng biệt không chỉ giúp hệ thống gọn gàng hơn mà còn mang lại nhiều lợi ích thiết thực trong quá trình thi công, sử dụng và bảo trì công trình.

• Nâng cao an toàn điện: Việc phân chia các nhóm cáp theo đặc tính và chức năng giúp hạn chế nguy cơ sự cố ảnh hưởng chéo giữa các tuyến cáp, đồng thời hỗ trợ kiểm soát rủi ro trong quá trình vận hành.
• Giảm nhiễu điện từ: Tách biệt cáp tín hiệu, cáp điều khiển khỏi cáp động lực mang dòng điện lớn giúp hạn chế ảnh hưởng của nhiễu điện từ, góp phần duy trì độ ổn định và độ chính xác của tín hiệu truyền dẫn.
• Cải thiện khả năng tản nhiệt: Bố trí cáp hợp lý, duy trì khoảng cách phù hợp giữa các tuyến giúp không khí lưu thông tốt hơn, hỗ trợ thoát nhiệt và giảm nguy cơ quá nhiệt do tích tụ nhiệt trong quá trình vận hành.
• Thuận tiện cho thi công và bảo trì: Khi từng nhóm cáp được bố trí trên các tầng riêng biệt, kỹ thuật viên có thể nhanh chóng xác định tuyến cần kiểm tra, sửa chữa hoặc thay thế mà không phải tháo gỡ toàn bộ bó cáp liên quan.
• Tạo điều kiện mở rộng hệ thống: Phân tầng cáp giúp quy hoạch không gian dự phòng hợp lý, tạo điều kiện bổ sung các tuyến cáp mới khi nhu cầu sử dụng điện, điều khiển hoặc truyền dẫn tín hiệu của công trình tăng lên trong tương lai.
• Đảm bảo tính thẩm mỹ và đồng bộ hồ sơ kỹ thuật: Hệ thống cáp được sắp xếp ngay ngắn, có tổ chức giúp công trình chuyên nghiệp hơn, đồng thời tạo thuận lợi cho việc đối chiếu bản vẽ hoàn công với hiện trạng lắp đặt thực tế.

Nhìn chung, phân tầng cáp trên thang máng cáp không chỉ giúp tối ưu không gian mà còn góp phần nâng cao độ an toàn, khả năng quản lý và tính linh hoạt của toàn bộ hệ thống. Tuy nhiên, để đạt hiệu quả tối ưu, việc bố trí các tầng cần tuân thủ yêu cầu kỹ thuật, tải trọng giá đỡ, khoảng cách phân cách và quy định lắp đặt phù hợp với từng loại cáp đồng thời cần đảm bảo tuân thử tiêu chuẩn máng cáp điện tại Việt Nam.

Nguyên tắc phân tầng cáp trên thang máng cáp như thế nào?

Việc bố trí các nhóm cáp trên hệ thống thang máng cáp cần tuân thủ những nguyên tắc kỹ thuật nhằm đảm bảo an toàn điện, hạn chế nhiễu tín hiệu, nâng cao hiệu quả tản nhiệt và tạo thuận lợi cho công tác thi công, bảo trì. Để lựa chọn phương án phù hợp, cần xem xét đồng thời cấp điện áp, chức năng của từng loại cáp và điều kiện lắp đặt thực tế. Đây cũng là cơ sở quan trọng để xác định phân tầng cáp trên thang máng cáp như thế nào nhằm đáp ứng yêu cầu vận hành của từng công trình.

Phân tầng theo cấp điện áp

Cáp trung thế và cao áp cần được bố trí theo phương án riêng biệt, phù hợp với yêu cầu cách điện, khoảng cách an toàn và quy định kỹ thuật áp dụng. Không nên bố trí chung tầng với cáp hạ áp nếu chưa xác định đầy đủ các điều kiện cho phép.

Theo các nguyên tắc liên quan trong IEC 60364-5-52 và BS 7671, khi các hệ thống có cấp điện áp khác nhau phải sử dụng chung tuyến đi dây, cần đáp ứng các yêu cầu về cách điện, phân cách hoặc biện pháp bảo vệ tương ứng. Tùy trường hợp, giải pháp có thể bao gồm sử dụng vách ngăn phù hợp, duy trì khoảng cách theo quy định hoặc lựa chọn cáp có cấp cách điện đáp ứng điều kiện của hệ thống. Phương án cụ thể phải được xác định theo tiêu chuẩn áp dụng và hồ sơ thiết kế của công trình.

Phân tầng theo chức năng của từng nhóm cáp

Ngay cả khi có cùng cấp điện áp, các loại cáp vẫn cần được xem xét phân chia theo chức năng sử dụng, bao gồm cáp động lực, cáp điều khiển, cáp tín hiệu, cáp viễn thông và cáp quang. Mỗi nhóm có đặc tính điện, mức độ phát sinh nhiễu và khả năng chịu ảnh hưởng từ môi trường khác nhau.

Việc bố trí các nhóm cáp trên những tầng riêng biệt hoặc sử dụng biện pháp phân cách thích hợp giúp giảm ảnh hưởng giữa cáp động lực và cáp tín hiệu, đồng thời tạo điều kiện thuận lợi cho việc nhận diện, kiểm tra và xử lý sự cố. Đối với các hệ thống điều khiển và truyền dẫn dữ liệu nhạy cảm, cần đặc biệt chú ý đến yêu cầu chống nhiễu và hướng dẫn lắp đặt của nhà sản xuất.

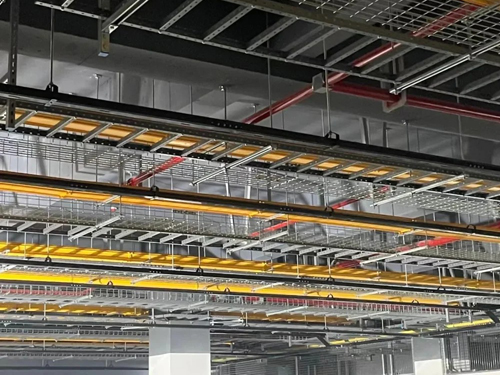

Thứ tự bố trí các tầng cáp phổ biến

Trong thực tế, thứ tự sắp xếp cáp thường được lựa chọn dựa trên đặc tính vận hành, yêu cầu tản nhiệt, khả năng chống nhiễu và điều kiện thi công. Một phương án tham khảo là bố trí cáp động lực ở tầng trên cùng, cáp điều khiển ở tầng giữa và cáp tín hiệu, viễn thông ở tầng dưới cùng.

Thứ tự trên chỉ mang tính tham khảo, không phải quy định bắt buộc áp dụng cho mọi công trình. Việc lựa chọn vị trí từng tầng còn phụ thuộc vào cấu tạo thang máng cáp, tải trọng, điều kiện tản nhiệt, môi trường lắp đặt và yêu cầu của hệ thống.

Tầng trên cùng bố trí cáp động lực

Cáp động lực thường được ưu tiên bố trí ở tầng trên cùng trong một số phương án thiết kế nhằm tạo không gian thao tác thuận tiện khi kéo và lắp đặt các tuyến cáp có đường kính lớn. Cách bố trí này cũng giúp tổ chức hệ thống rõ ràng, dễ nhận diện và thuận tiện khi cần bổ sung hoặc thay thế cáp.

Tuy nhiên, không nên mặc định rằng đặt cáp động lực ở tầng trên cùng sẽ luôn giúp tản nhiệt tốt hơn. Khả năng thoát nhiệt phụ thuộc vào mật độ cáp, khoảng cách giữa các tuyến, kiểu thang máng, điều kiện thông gió và hệ số hiệu chỉnh dòng điện. Vì vậy, cần tính toán khả năng tải dòng điện và kiểm tra điều kiện nhiệt theo phương án lắp đặt thực tế.

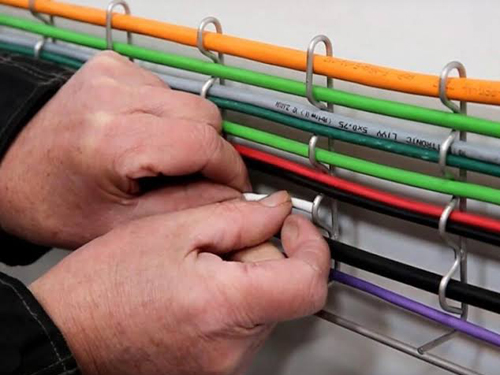

Tầng giữa bố trí cáp điều khiển

Cáp điều khiển thường được bố trí ở tầng trung gian để phân tách với các nhóm cáp khác, hỗ trợ quản lý tuyến dây và tạo thuận lợi cho việc kết nối đến tủ điều khiển, thiết bị đo lường hoặc hệ thống tự động hóa.

Mặc dù nhiều tuyến cáp điều khiển có dòng tải thấp, mức độ nhạy cảm với nhiễu vẫn phụ thuộc vào loại tín hiệu và cấu tạo cáp. Vì vậy, khi đi gần cáp động lực, đặc biệt là cáp cấp nguồn cho động cơ hoặc thiết bị công suất lớn, cần xem xét khoảng cách phân cách, phương án đi dây và yêu cầu chống nhiễu theo thiết kế.

Tầng dưới cùng bố trí cáp tín hiệu và viễn thông

Cáp tín hiệu, cáp mạng và cáp viễn thông thường được phân tách khỏi các tuyến cáp động lực nhằm hạn chế ảnh hưởng của nhiễu điện từ đến chất lượng truyền dẫn. Việc bố trí nhóm cáp này trên một tầng riêng cũng giúp kỹ thuật viên dễ dàng kiểm tra, xác định tuyến và xử lý sự cố mà không làm ảnh hưởng nhiều đến hệ thống điện lực.

Tùy theo môi trường lắp đặt, có thể sử dụng máng cáp có nắp, cáp có lớp chắn nhiễu hoặc vách ngăn phù hợp để tăng cường khả năng bảo vệ cơ học và hạn chế tác động từ bên ngoài. Tuy nhiên, các giải pháp này cần được lựa chọn theo đặc tính cáp, điều kiện tản nhiệt và yêu cầu của nhà sản xuất, không thay thế cho việc tuân thủ khoảng cách phân cách cần thiết.

Tóm lại, để xác định phân tầng cáp trên thang máng cáp như thế nào cho phù hợp, cần đánh giá tổng thể cấp điện áp, chức năng từng nhóm cáp, yêu cầu chống nhiễu, khả năng tải dòng điện và điều kiện thi công. Một số chủ đầu tư hoặc dự án có thể quy định thứ tự bố trí riêng; trong mọi trường hợp, hồ sơ thiết kế được phê duyệt cùng các tiêu chuẩn, quy chuẩn áp dụng là căn cứ để triển khai thực tế. Hãy xem qua cách bố trí lắp đặt cáp chống cháy cho công trình để biết quy trình thực hiện công việc này

Phân tầng cáp trên thang máng cáp như thế nào?

Để bố trí hệ thống cáp điện và cáp tín hiệu an toàn, khoa học, cần xác định khoảng cách giữa các tầng, vị trí giao cắt và điều kiện lắp đặt phù hợp. Vậy phân tầng cáp trên thang máng cáp như thế nào để vừa đảm bảo yêu cầu kỹ thuật, vừa thuận tiện cho quá trình thi công và bảo trì? Câu trả lời nằm ở việc tính toán kích thước cáp, bán kính uốn, khả năng tản nhiệt và phương án phân cách giữa các nhóm cáp.

Khoảng cách giữa các tầng theo loại cáp

Khoảng cách giữa các tầng cần được tính toán để đáp ứng những yêu cầu sau:

• Tránh va chạm: Cáp không bị chèn ép hoặc tiếp xúc ngoài dự kiến với tầng phía trên.
• Thuận tiện thi công: Đủ không gian để kỹ thuật viên đặt, tháo và sắp xếp cáp.
• Đảm bảo bán kính uốn: Tuân thủ giới hạn do nhà sản xuất quy định, đặc biệt tại các vị trí chuyển hướng.
• Tăng hiệu quả tản nhiệt: Tránh bố trí cáp quá dày làm hạn chế khả năng thoát nhiệt.
• Dễ kiểm tra, bảo trì: Đảm bảo khả năng tiếp cận và sử dụng dụng cụ kỹ thuật khi cần thiết.

Khoảng cách thực tế phụ thuộc vào đường kính cáp, kết cấu thanh đỡ, phụ kiện phân tầng và không gian lắp đặt. Với cáp có kích thước lớn, cần tính thêm phần không gian chiếm dụng tại vị trí uốn cong hoặc chuyển hướng để tránh cọ xát và làm hỏng lớp vỏ cách điện.

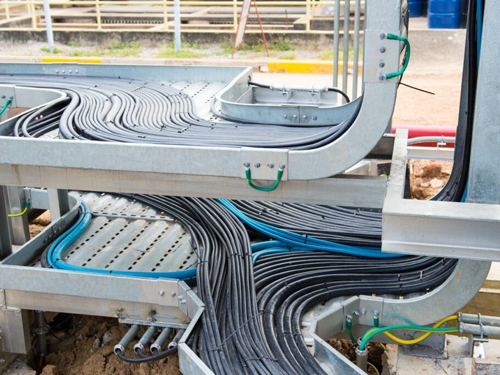

Khoảng cách tại vị trí giao cắt

Khi các tuyến cáp khác nhóm bắt buộc phải giao cắt, nên bố trí gần vuông góc và hạn chế chiều dài đoạn chạy song song. Đặc biệt, cần tránh để cáp động lực và cáp tín hiệu chạy sát nhau trên một đoạn dài nếu chưa có biện pháp phân cách phù hợp.

Đối với công trình có yêu cầu chống nhiễu cao, có thể sử dụng máng kim loại có nắp, vách ngăn hoặc tuyến đi dây độc lập. Các bộ phận kim loại cần được liên kết điện và nối đất theo thiết kế bảo vệ điện.

Khảo sát tuyến cáp

Trước khi thi công, cần khảo sát không gian lắp đặt, kiểm tra cao độ trần, dầm, đường ống, hệ thống HVAC, tủ điện, lối đi và các vị trí cần tiếp cận để bảo trì. Tuyến thang máng cáp phải được bố trí hợp lý, tránh cản trở vận hành hoặc che khuất thiết bị cần kiểm tra. Với khu vực ngoài trời, nơi có độ ẩm cao hoặc môi trường chứa hóa chất, cần lựa chọn vật liệu và lớp bảo vệ chống ăn mòn phù hợp.

Lập sơ đồ và tính toán tải trọng

Sau khi khảo sát, cần lập sơ đồ tuyến, xác định số tầng và phân chia vị trí đặt từng nhóm cáp. Tải trọng thiết kế phải tính đến trọng lượng cáp, thang máng, thanh phân tầng, vách ngăn và các tải trọng phát sinh trong quá trình thi công theo yêu cầu áp dụng. Khoảng cách giữa các giá đỡ phải phù hợp với khả năng chịu tải của hệ thống. Không nên tự ý tăng khoảng cách giá đỡ để tiết kiệm chi phí vì có thể gây võng, rung hoặc biến dạng kết cấu.

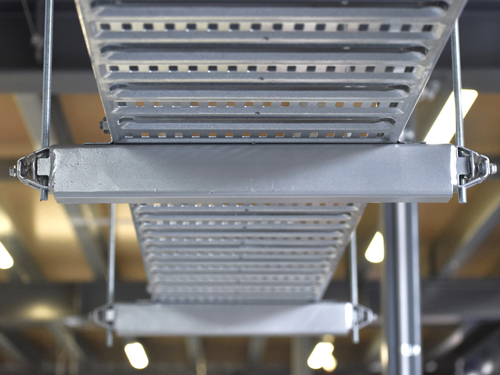

Lắp đặt giá đỡ và thanh phân tầng

Giá đỡ phải được cố định chắc chắn vào kết cấu công trình theo thiết kế. Thanh phân tầng cần được lắp đúng cao độ, cân bằng và có khả năng chịu tải theo yêu cầu kỹ thuật. Trước khi kéo cáp, bạn cần kiểm tra các hạng mục sau:

• Bu lông và các liên kết cơ khí.
• Độ thẳng, độ cân bằng của từng tầng.
• Khoảng cách giữa các tầng theo bản vẽ.
• Cạnh sắc hoặc điểm nhô có nguy cơ làm hỏng vỏ cáp.
• Tính liên tục điện và liên kết nối đất giữa các đoạn thang máng.
• Không gian thao tác tại các vị trí chuyển hướng.

Nếu phát hiện cạnh sắc, liên kết lỏng hoặc vị trí có nguy cơ cọ xát, cần khắc phục trước khi đặt cáp. Thực hiện đầy đủ các bước trên sẽ giúp hệ thống được lắp đặt chắc chắn, giảm nguy cơ hư hỏng và thuận tiện hơn trong quá trình vận hành lâu dài.

Các lỗi thường gặp khi phân tầng cáp trên thang máng cáp

Trong quá trình thiết kế và thi công thang máng cáp, việc phân tầng không hợp lý có thể ảnh hưởng đến khả năng tản nhiệt, an toàn điện, tuổi thọ của dây cáp điện và công tác bảo trì. Dưới đây là những lỗi phổ biến cần lưu ý:

• Bố trí cáp động lực và cáp tín hiệu chung tầng: Cáp động lực có thể gây nhiễu điện từ, ảnh hưởng đến tín hiệu điều khiển và hệ thống PLC. Nên bố trí hai nhóm cáp ở các tầng riêng biệt hoặc sử dụng vách ngăn kim loại phù hợp.
• Xếp cáp vượt hệ số lấp đầy cho phép: Nhồi quá nhiều cáp khiến việc kéo dây khó khăn, tăng tải trọng và nguy cơ võng máng. Cần tính toán mật độ cáp, tải trọng và khả năng chịu lực của hệ thống trước khi thi công.
• Không bảo đảm khoảng trống tản nhiệt: Cáp bó chặt hoặc xếp chồng nhiều lớp làm nhiệt khó thoát ra ngoài, ảnh hưởng đến tuổi thọ lớp cách điện. Cần bố trí mật độ cáp hợp lý và duy trì khoảng hở theo yêu cầu kỹ thuật.
• Sắp xếp thứ tự tầng cáp không hợp lý: Đặt cáp tín hiệu xen giữa các tầng cáp động lực mà không có biện pháp cách ly có thể làm tăng nguy cơ nhiễu và gây khó khăn khi bảo trì. Việc phân tầng cần dựa trên chức năng, cấp điện áp và mức độ nhạy nhiễu của từng nhóm cáp.
• Thiếu liên kết tiếp địa tại các mối nối: Các đoạn thang máng kim loại không được liên kết điện liên tục có thể làm giảm hiệu quả bảo vệ khi xảy ra sự cố. Cần kiểm tra các điểm nối, hệ thống tiếp địa và bổ sung dây liên kết theo yêu cầu thiết kế.
• Uốn cáp nhỏ hơn bán kính cho phép: Uốn cáp quá gấp có thể làm hỏng lõi dẫn, lớp cách điện và kết cấu bên trong. Cần tuân thủ bán kính uốn tối thiểu của nhà sản xuất và sử dụng phụ kiện chuyển hướng phù hợp.
• Không dự phòng không gian mở rộng: Thang máng quá kín sẽ gây khó khăn khi bổ sung cáp hoặc nâng cấp thiết bị. Cần dự kiến nhu cầu tương lai, dành dung lượng dự phòng và kiểm tra khả năng chịu tải, tản nhiệt trước khi bổ sung cáp.

Khắc phục những sai sót trên ngay từ giai đoạn thiết kế và lắp đặt giúp hệ thống thang máng cáp vận hành an toàn, ổn định và dễ bảo trì. Phương án phân tầng cần đáp ứng đồng thời yêu cầu về phân loại cáp, chịu tải, tản nhiệt, bán kính uốn, tiếp địa và khả năng mở rộng.

FAQs – Câu hỏi liên quan đến phân tầng cáp trên thang máng cáp như thế nào?

• Có bắt buộc phải dùng vách ngăn khi đi chung cáp điện và cáp mạng trên một máng không? Có. Nếu bắt buộc phải đi chung trên một bề mặt máng do hạn chế không gian, việc sử dụng vách ngăn kim loại nối đất là yêu cầu bắt buộc để ngăn chặn nhiễu điện từ ảnh hưởng đến chất lượng đường truyền tín hiệu mạng.
• Khoảng cách tối thiểu giữa hai tầng thang cáp là bao nhiêu? Nhiều dự án chọn khoảng 300 mm để có không gian thao tác. Con số thực tế phụ thuộc vào đường kính cáp, chiều cao thành thang và yêu cầu của thiết kế hoặc nhà sản xuất. Với cáp cỡ lớn, nên chọn khoảng cách rộng hơn.
• Có thể đặt cáp mạng và cáp điện chung một thang cáp không? Có thể nếu có vách ngăn kim loại nối đất hoặc đảm bảo khoảng cách theo khuyến nghị như TIA-569. Cách an toàn hơn là dùng tầng riêng, đặc biệt khi cáp điện có công suất lớn hoặc nối với biến tần.
• Thang máng cáp có cần nối đất không? Thang máng cáp bằng kim loại cần được nối liên tục về điện và nối với hệ thống tiếp địa theo thiết kế. Việc này giúp giảm nguy cơ điện giật khi có sự cố, và cần được đo kiểm trước khi nghiệm thu.

Trên đây là những thông tin của lscable.vn giúp bạn giải đáp vấn đề phân tầng cáp trên thang máng cáp như thế nào? Nếu thực hiện công việc này đúng kỹ thuật là yếu tố quan trọng giúp nâng cao độ an toàn, độ bền và hiệu quả vận hành của toàn bộ hệ thống cơ điện. Việc bố trí cáp tín hiệu, cáp điều khiển và cáp động lực hợp lý, kết hợp bảo đảm khoảng cách an toàn, khả năng tản nhiệt, tải trọng và liên kết tiếp địa theo tiêu chuẩn áp dụng, sẽ giúp hạn chế nhiễu điện từ, giảm nguy cơ sự cố và thuận tiện cho công tác bảo trì. Đầu tư phương án phân tầng khoa học ngay từ đầu không chỉ tối ưu chi phí vận hành mà còn tạo nền tảng cho việc mở rộng hệ thống trong tương lai, góp phần bảo đảm công trình hoạt động ổn định, an toàn và bền vững.
