Trong các công trình xây dựng hiện đại, an toàn phòng cháy chữa cháy (PCCC) không chỉ phụ thuộc vào hệ thống báo cháy hay chữa cháy tự động mà còn gắn liền với chất lượng và cách bố trí hệ thống cáp điện. Trong đó, khoảng cách đi dây cáp chống cháy an toàn là một yêu cầu kỹ thuật quan trọng, ảnh hưởng trực tiếp đến khả năng duy trì hoạt động của các hệ thống phục vụ thoát nạn, cảnh báo và cứu hộ khi xảy ra hỏa hoạn. Vậy khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu? Các tiêu chuẩn Việt Nam và quốc tế đang áp dụng những yêu cầu gì để đảm bảo an toàn tối đa cho công trình?

Khoảng cách đi dây cáp chống cháy không chỉ ảnh hưởng đến khả năng hoạt động liên tục của hệ thống điện mà còn quyết định mức độ an toàn của toàn bộ công trình. Khoảng cách không hợp lý có thể dẫn đến nguy cơ cháy lan nhanh, hư hại dây cáp hoặc mất điện trong tình huống khẩn cấp.

Dây cáp chống cháy là gì?

Dây cáp chống cháy (Fire Resistant Cable) là loại cáp điện được thiết kế để duy trì khả năng truyền tải điện trong một khoảng thời gian nhất định ngay cả khi tiếp xúc trực tiếp với ngọn lửa và nhiệt độ cao. Không giống cáp điện thông thường, cáp chống cháy vẫn đảm bảo cung cấp nguồn cho các hệ thống quan trọng như báo cháy, chiếu sáng sự cố, quạt tăng áp, quạt hút khói và các thiết bị PCCC trong tình huống khẩn cấp. Cấu tạo của loại cáp này thường bao gồm lõi đồng dẫn điện, lớp cách điện chịu nhiệt bằng mica, lớp cách điện XLPE và lớp vỏ ngoài chống cháy như FR-PVC hoặc LSFH.

Phân biệt cáp chống cháy và cáp chậm cháy

Nhiều người thường nhầm lẫn giữa cáp chống cháy và cáp chậm cháy, tuy nhiên đây là hai dòng sản phẩm có chức năng hoàn toàn khác nhau.

Cáp chống cháy (Fire Resistant Cable): Có khả năng duy trì mạch điện hoạt động trong điều kiện hỏa hoạn, đáp ứng các tiêu chuẩn như IEC 60331, giúp hệ thống an toàn vẫn vận hành khi xảy ra cháy.
Cáp chậm cháy (Flame Retardant Cable): Có tác dụng hạn chế khả năng bắt lửa và ngăn cháy lan theo tiêu chuẩn IEC 60332, nhưng không đảm bảo duy trì nguồn điện khi chịu tác động trực tiếp của đám cháy.

Tại sao khoảng cách đi dây cáp chống cháy lại quan trọng?

Khi xem xét khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu cần chú ý đến các ảnh hưởng trực tiếp đến hiệu quả hoạt động của toàn bộ hệ thống PCCC. Việc bố trí khoảng cách phù hợp giúp tạo ra vùng cách ly an toàn giữa các tuyến cáp chống cháy và các tuyến cáp điện thông thường, hạn chế tác động của nhiệt độ cao, cháy lan và nhiễu điện từ khi xảy ra sự cố.

Nếu cáp chống cháy được lắp đặt quá gần các tuyến cáp điện lực hoặc các nguồn nhiệt lớn, nguy cơ hư hỏng đồng thời nhiều hệ thống sẽ tăng lên đáng kể. Đối với các công trình có yêu cầu an toàn cao như chung cư, bệnh viện, khách sạn, trung tâm thương mại hay nhà máy sản xuất, việc tuân thủ đúng khoảng cách lắp đặt là giải pháp quan trọng để bảo vệ hệ thống điện và kéo dài thời gian thoát nạn cho con người khi hỏa hoạn xảy ra.

Các tiêu chuẩn quy định về khoảng cách đi dây cáp chống cháy

Để xác định chính xác khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu, việc tham khảo các tiêu chuẩn kỹ thuật là yêu cầu bắt buộc. Những quy định này giúp đảm bảo hệ thống điện vận hành ổn định, hạn chế nguy cơ cháy lan và duy trì hoạt động của các thiết bị an toàn khi xảy ra sự cố hỏa hoạn.

Quy định theo tiêu chuẩn Việt Nam

TCVN 4396:2012 về lắp đặt thiết bị điện

TCVN 4396:2012 đưa ra các yêu cầu về việc bố trí dây dẫn và cáp điện trên thang cáp, máng cáp điện hoặc giá đỡ. Theo tiêu chuẩn này, các tuyến cáp cần được sắp xếp hợp lý để thuận tiện cho việc kiểm tra, bảo trì và đảm bảo khả năng tản nhiệt trong quá trình vận hành.

Đối với các tuyến cáp đi song song, khoảng cách giữa các dây cáp cần đủ để tránh tích tụ nhiệt quá mức. Riêng với cáp chống cháy, việc đảm bảo khả năng tản nhiệt càng quan trọng hơn nhằm duy trì độ bền của các lớp bảo vệ và kéo dài tuổi thọ hệ thống.

TCVN 7447:2005 về hệ thống điện trong công trình

TCVN 7447:2005 quy định các yêu cầu đối với hệ thống điện trong nhà và công trình xây dựng. Tiêu chuẩn này khuyến nghị khi cáp chống cháy được lắp đặt cùng các loại cáp khác cần có biện pháp ngăn cách phù hợp hoặc duy trì khoảng cách an toàn để hạn chế ảnh hưởng của nhiệt độ và ngăn cháy lan.

Trong nhiều trường hợp, khoảng cách từ 10 cm đến 15 cm thường được áp dụng tùy thuộc vào loại cáp, điều kiện lắp đặt và yêu cầu chịu lửa của công trình.

Quy định theo tiêu chuẩn quốc tế

IEC 60364-5-52 và IEC 60332

Các tiêu chuẩn quốc tế của IEC đưa ra nhiều hướng dẫn quan trọng liên quan đến việc lắp đặt cáp điện trong công trình.

IEC 60364-5-52 tập trung vào việc lựa chọn và bố trí hệ thống dây dẫn sao cho đảm bảo khả năng mang tải và tản nhiệt. Khi nhiều cáp được đặt quá sát nhau, nhiệt lượng sinh ra sẽ tăng lên, làm giảm hiệu suất vận hành và tuổi thọ của cáp.

Trong khi đó, IEC 60332 quy định về khả năng hạn chế cháy lan của dây cáp. Việc duy trì khoảng cách phù hợp giữa các tuyến cáp giúp giảm đáng kể nguy cơ ngọn lửa lan truyền từ tuyến này sang tuyến khác khi xảy ra hỏa hoạn.

Quy định của NEC về khoảng cách an toàn

Bộ quy chuẩn NEC của Hoa Kỳ cũng đưa ra các yêu cầu cụ thể đối với hệ thống cáp phục vụ báo cháy và các hệ thống an toàn. Theo đó, dây cáp tín hiệu báo cháy và cáp điện lực không nên lắp đặt quá gần nhau nhằm tránh hiện tượng nhiễu điện từ và giảm nguy cơ ảnh hưởng lẫn nhau khi có sự cố.

Ngoài khoảng cách tối thiểu theo quy định, NEC còn yêu cầu áp dụng các giải pháp bảo vệ bổ sung tại các vị trí giao cắt hoặc khu vực có nguy cơ cháy cao để tăng độ an toàn cho hệ thống.

Nhìn chung, để trả lời câu hỏi khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu, cần căn cứ vào tiêu chuẩn áp dụng, loại cáp sử dụng, phương thức lắp đặt và yêu cầu an toàn của từng công trình cụ thể. Việc tuân thủ đúng các quy định kỹ thuật sẽ góp phần nâng cao hiệu quả phòng cháy chữa cháy và bảo vệ an toàn cho người cũng như tài sản.

Quy định khoảng cách đi dây cáp chống cháy an toàn

Việc bố trí cáp quá gần nhau hoặc không đảm bảo khoảng cách theo quy định có thể làm tăng nhiệt độ vận hành, ảnh hưởng đến tuổi thọ cáp và làm giảm hiệu quả bảo vệ của hệ thống khi xảy ra cháy. Do đó xem xét khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu là việc không nên xem nhẹ.

Khoảng cách giữa các cáp điện lực chống cháy đặt song song

Trong quá trình hoạt động, dòng điện chạy qua cáp sẽ sinh nhiệt. Nếu nhiều tuyến cáp được lắp đặt quá sát nhau, nhiệt lượng tích tụ sẽ khiến cáp nóng lên nhanh hơn, làm giảm khả năng tải điện và tăng nguy cơ hư hỏng cách điện. Vì vậy, việc duy trì khoảng cách phù hợp giữa các tuyến cáp là yêu cầu bắt buộc trong thiết kế và thi công.

Lắp đặt cáp trong đất hoặc rãnh cáp

Đối với hệ thống cáp được chôn trực tiếp dưới đất hoặc đặt trong rãnh kỹ thuật, khoảng cách giữa các tuyến cáp thường được quy định dựa trên cấp điện áp sử dụng.

Cáp hạ áp dưới 1 kV: Khoảng cách tối thiểu giữa các cáp đặt song song nên đạt từ 100 mm trở lên.
Cáp trung áp từ 1 kV đến 35 kV: Khoảng cách tối thiểu thường từ 250 mm trở lên nhằm đảm bảo khả năng tản nhiệt và an toàn vận hành.
Cáp điều khiển, tín hiệu: Có thể bố trí gần nhau hơn do dòng điện nhỏ và lượng nhiệt phát sinh không đáng kể.

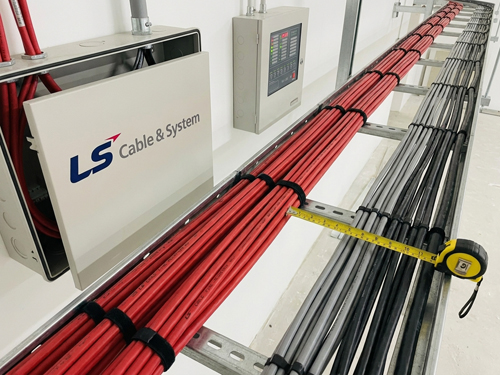

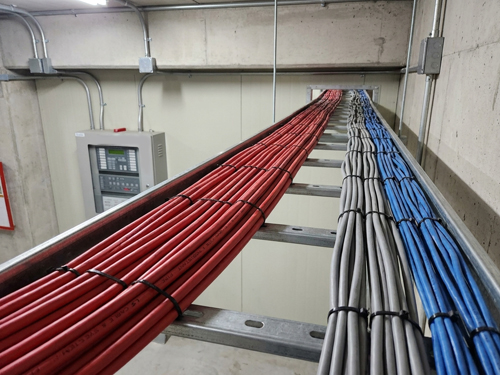

Lắp đặt cáp trên thang cáp và máng cáp trong nhà

Khi lắp đặt trên thang cáp hoặc máng cáp nổi, khoảng cách giữa các tuyến cáp thường được xác định dựa trên kích thước thực tế của cáp. Thông thường, khoảng hở tối thiểu nên tương đương với đường kính ngoài của sợi cáp lớn nhất trong nhóm. Cách bố trí này giúp không khí lưu thông tốt hơn, tăng khả năng giải nhiệt và kéo dài tuổi thọ của dây cáp trong hệ thống.

Trong trường hợp diện tích lắp đặt hạn chế và buộc phải bó nhiều cáp sát nhau, đơn vị thiết kế cần tính toán lại khả năng mang tải của cáp để tránh tình trạng quá nhiệt trong quá trình vận hành.

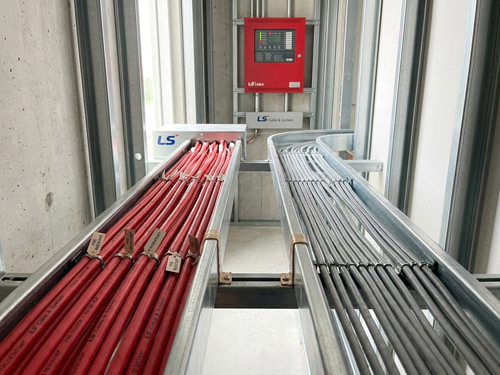

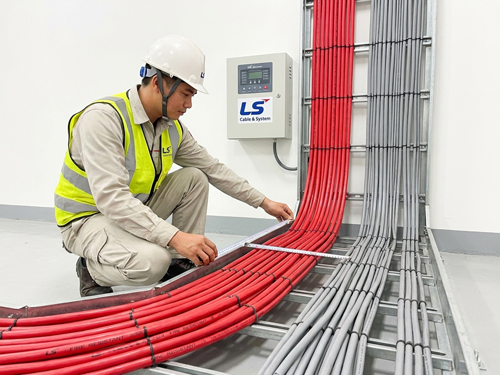

Khoảng cách giữa cáp chống cháy và cáp điện thông thường

Trong các công trình hiện đại, hệ thống điện thường được chia thành hai nhóm chính gồm hệ thống phục vụ sinh hoạt, sản xuất thông thường và hệ thống ưu tiên cho công tác phòng cháy chữa cháy.

Để đảm bảo các thiết bị như bơm chữa cháy, báo cháy tự động, quạt hút khói hay đèn chiếu sáng sự cố vẫn hoạt động khi có hỏa hoạn, cáp chống cháy không nên đi chung tuyến với cáp điện thông thường.

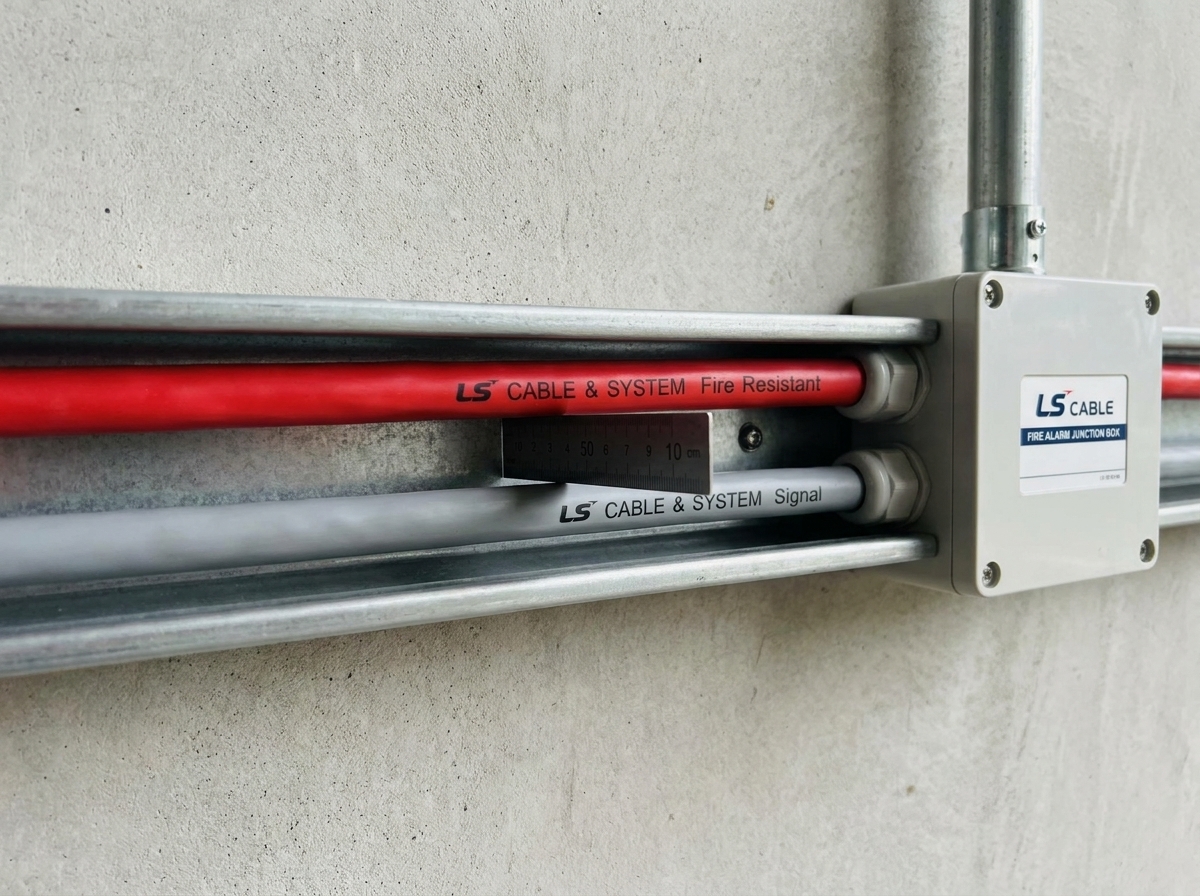

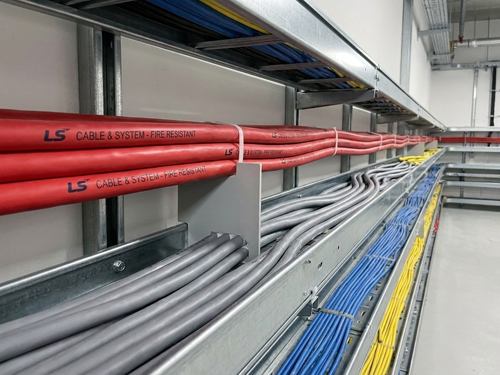

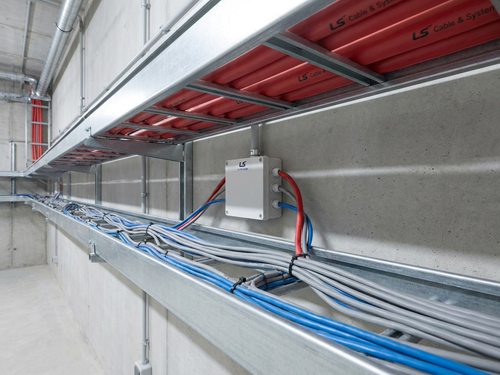

Giải pháp được khuyến nghị là bố trí cáp chống cháy trên máng cáp, ống luồn hoặc trục kỹ thuật riêng biệt. Nếu bắt buộc phải lắp đặt trong cùng một khu vực kỹ thuật, cần sử dụng các giải pháp ngăn cách bằng vật liệu chống cháy để hạn chế tác động của nhiệt độ và ngăn cháy lan giữa các hệ thống.

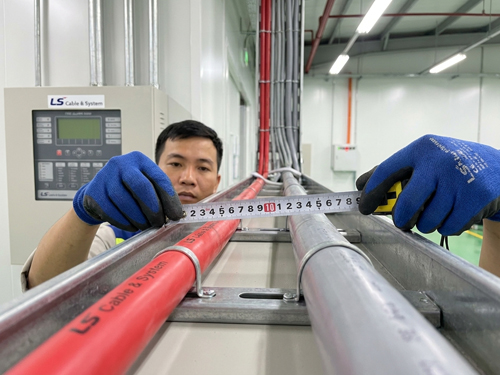

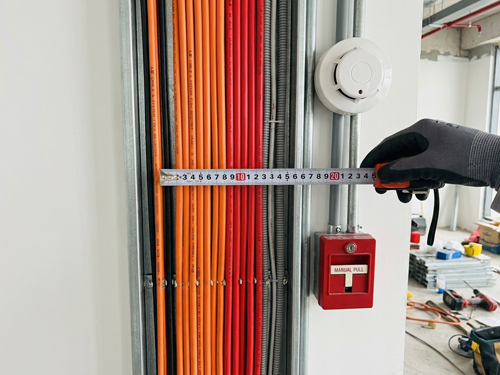

Khoảng cách giữa cáp điện lực và cáp tín hiệu

Một yếu tố quan trọng khác khi xác định khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu chính là khoảng cách giữa cáp điện lực và các loại cáp tín hiệu như dây báo cháy, dây mạng hoặc cáp viễn thông.

Do cáp điện lực mang dòng điện lớn nên có thể tạo ra từ trường ảnh hưởng đến quá trình truyền tín hiệu. Nếu lắp đặt quá gần, hệ thống báo cháy hoặc mạng dữ liệu có thể gặp hiện tượng nhiễu, hoạt động không ổn định hoặc phát sinh tín hiệu sai.

Để hạn chế tình trạng này, khoảng cách tối thiểu giữa tuyến cáp điện lực và tuyến cáp tín hiệu đi song song thường được khuyến nghị từ 300 mm trở lên. Trong trường hợp không đủ không gian lắp đặt, nên sử dụng ống kim loại hoặc các giải pháp chống nhiễu chuyên dụng để bảo vệ hệ thống tín hiệu.

Việc tuân thủ đúng các quy định về khoảng cách lắp đặt không chỉ giúp hệ thống điện vận hành ổn định mà còn góp phần nâng cao hiệu quả phòng cháy chữa cháy, đảm bảo an toàn cho người và tài sản trong mọi tình huống.

Các yếu tố ảnh hưởng đến khoảng cách đi dây cáp chống cháy

Để xác định chính xác khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu, cần xem xét nhiều yếu tố khác nhau thay vì áp dụng một con số cố định. Môi trường lắp đặt, công suất tải, loại cáp và phương án thi công đều ảnh hưởng trực tiếp đến mức độ an toàn của hệ thống.

Nhiệt độ môi trường: Nhiệt độ càng cao, khả năng tản nhiệt của cáp càng giảm. Tại các khu vực như nhà xưởng, phòng kỹ thuật hoặc nơi tập trung nhiều thiết bị điện, khoảng cách giữa các tuyến cáp cần được bố trí hợp lý để hạn chế tích tụ nhiệt và giảm nguy cơ quá tải.
Mức điện áp và dòng tải: Các tuyến cáp mang dòng điện lớn thường phát sinh nhiều nhiệt hơn trong quá trình vận hành. Ngoài ra, từ trường sinh ra từ cáp điện lực cũng có thể ảnh hưởng đến các tuyến tín hiệu nếu bố trí quá gần nhau. Vì vậy cần tách biệt hợp lý giữa cáp nguồn và cáp điều khiển.
Loại cáp và khả năng chịu lửa: Mỗi loại cáp chống cháy có cấu tạo và khả năng chịu nhiệt khác nhau. Bên cạnh chất lượng cáp, hiệu quả chống cháy còn phụ thuộc vào hệ thống máng cáp, giá đỡ và vật liệu bảo vệ đi kèm. Đây là yếu tố quan trọng khi tính toán khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu cho từng công trình.
Phương thức lắp đặt: Khoảng cách an toàn có thể thay đổi tùy theo cách đi dây trên máng cáp, trong ống luồn, trên trần kỹ thuật hoặc âm tường. Mỗi phương án sẽ có khả năng tản nhiệt và mức độ bảo vệ khác nhau nên cần được tính toán phù hợp ngay từ giai đoạn thiết kế.
Thời gian duy trì hoạt động khi cháy: Những hệ thống yêu cầu tiếp tục hoạt động trong 30, 60 hoặc 90 phút khi xảy ra hỏa hoạn thường cần giải pháp bảo vệ nghiêm ngặt hơn. Vì vậy, ngoài việc lựa chọn cáp chống cháy đạt chuẩn, cần kết hợp các phụ kiện và vật liệu chịu lửa phù hợp để tăng độ an toàn cho toàn bộ hệ thống.

Các lỗi thi công cáp chống cháy cần tránh

Dù sử dụng cáp chống cháy chất lượng cao, hiệu quả bảo vệ vẫn có thể bị ảnh hưởng nếu quá trình thi công không tuân thủ đúng yêu cầu kỹ thuật. Dưới đây là những lỗi phổ biến cần tránh.

Đi chung máng với cáp điện lực: Nhiều đơn vị lựa chọn đi chung máng cáp để tiết kiệm không gian và chi phí lắp đặt. Tuy nhiên, cách bố trí này có thể làm tăng nhiệt độ vận hành, gây nhiễu tín hiệu và ảnh hưởng đến khả năng hoạt động của hệ thống khi xảy ra sự cố.
Uốn cáp quá mức cho phép: Mỗi loại cáp đều có giới hạn bán kính uốn nhất định. Việc bẻ cong cáp quá mức có thể làm hư hỏng cấu trúc bên trong, giảm tuổi thọ và ảnh hưởng đến khả năng duy trì hoạt động trong điều kiện cháy.
Sử dụng phụ kiện không phù hợp: Nẹp giữ cáp, giá đỡ, kẹp cố định hay thang cáp đều là những bộ phận quan trọng của hệ thống. Nếu sử dụng phụ kiện không đạt yêu cầu chịu lửa, toàn bộ tuyến cáp có thể không đáp ứng được tiêu chuẩn an toàn dù bản thân cáp đạt chất lượng cao.
Không kiểm tra hồ sơ kỹ thuật: Trước khi lắp đặt, cần kiểm tra đầy đủ nguồn gốc sản phẩm, chứng nhận chất lượng và các tài liệu thử nghiệm liên quan. Việc bỏ qua bước này có thể dẫn đến lựa chọn sai loại cáp hoặc sử dụng sản phẩm không phù hợp với yêu cầu của công trình.
Bỏ qua công tác nghiệm thu: Hoàn thành lắp đặt không đồng nghĩa với việc hệ thống đã đạt yêu cầu. Công tác nghiệm thu giúp phát hiện các lỗi về khoảng cách, phương án cố định, phụ kiện sử dụng và chất lượng thi công trước khi đưa hệ thống vào vận hành thực tế.

FAQs – Câu hỏi liên quan đến khoảng cách đi dây cáp chống cháy an toàn

Có thể đi cáp chống cháy chung trên một máng cáp với dây cáp điện thông thường được không? Theo quy định, nếu đi chung trên một máng cáp, bắt buộc phải có vách ngăn chống cháy vật lý chia đôi máng cáp, hoặc phải đi trên các tầng giá đỡ khác nhau và duy trì khoảng cách an toàn tối thiểu từ 15cm trở lên để tránh lan truyền nhiệt và ngọn lửa.
Tại sao hệ thống máng cáp chứa cáp chống cháy lại yêu cầu tỷ lệ lấp đầy tối đa 40%? Tỷ lệ lấp đầy 40% (thay vì 60-70% như cáp thường) nhằm mục đích tạo ra các khoảng trống không khí cực lớn. Những khoảng trống này đóng vai trò như các lỗ thông gió, giúp tản nhiệt hiệu quả cho cáp khi hoạt động bình thường và ngăn chặn hiện tượng tích tụ nhiệt cục bộ khi có sự cố, bảo vệ lớp mica chịu nhiệt bên trong cáp.
Bán kính uốn cong tối thiểu của cáp chống cháy có ảnh hưởng đến khoảng cách an toàn không? Có ảnh hưởng rất lớn. Bán kính uốn cong tối thiểu phải từ 10 đến 15 lần đường kính ngoài của cáp. Nếu uốn cong quá gấp (khoảng cách từ tâm uốn đến lõi cáp quá nhỏ), lớp mica chịu nhiệt vốn giòn sẽ bị nứt gãy, làm mất đi khả năng chống cháy, đồng thời làm giảm tiết diện dẫn điện tại điểm uốn, sinh ra hiện tượng phát cục bộ và tiềm ẩn nguy cơ cháy nổ ngay tại vị trí đó.
Khoảng cách tối thiểu giữa cáp báo cháy và cáp điện lực 380V là bao nhiêu? Để tránh nhiễu điện từ (EMI) và đảm bảo an toàn cơ học, khoảng cách tối thiểu khi đi song song giữa cáp báo cháy/chống cháy và cáp điện lực 380V nên là 30cm. Tại các điểm giao cắt, góc giao nhau phải vuông góc (90 độ) để giảm thiểu nhiễu từ trường.

Theo các chuyên gia lscable.vn nghiên cứu và nhận thấy khoảng cách đi dây cáp chống cháy an toàn không có một quy chuẩn cố định áp dụng cho mọi công trình mà cần được tính toán dựa trên loại cáp, môi trường lắp đặt, mức điện áp và yêu cầu kỹ thuật thực tế. Việc hiểu rõ khoảng cách đi dây cáp chống cháy an toàn là bao nhiêu và tuân thủ đúng tiêu chuẩn sẽ giúp hệ thống báo cháy, hút khói, tăng áp và chữa cháy duy trì hoạt động hiệu quả khi xảy ra sự cố. Vì vậy, chủ đầu tư và đơn vị thi công nên lựa chọn giải pháp thiết kế phù hợp, đảm bảo tách tuyến và bảo vệ cáp đúng quy định để nâng cao an toàn cho toàn bộ công trình.
