Cáp loại G và loại G-GC là gì? Sử dụng như thế nào?

Cáp nguồn di động là yếu tố không thể thiếu trong các ngành công nghiệp nặng, đặc biệt ở các lĩnh vực khai thác mỏ và xây dựng quy mô lớn. Trong số các loại cáp chuyên dụng, cáp loại G và G-GC nổi bật thuộc nhóm cáp nguồn di động (portable power cable), với khả năng chịu điện áp cao, độ bền cơ học vượt trội và sự linh hoạt tối ưu để hoạt động hiệu quả trong những môi trường khắc nghiệt. Hãy cùng lscable.vn đi sâu tìm hiểu cáp loại G và loại G-GC là gì? Sử dụng như thế nào? thông qua bài viết dưới đây nhé!

Về tổng quan cả hai loại cáp này đều được thiết kế để cung cấp nguồn điện ba pha cho cả thiết bị di động lẫn thiết bị cố định trong môi trường công nghiệp. Điểm khác biệt chủ yếu nằm ở cấu trúc dây dẫn nối đất, yếu tố quyết định khả năng tuân thủ các tiêu chuẩn an toàn riêng biệt của từng khu vực làm việc.

Cáp loại G và loại G-GC là gì?

Cáp loại G là gì?

Cáp loại G là gì? Cáp loại G (Type G portable cord) là cáp nguồn di động với cấu trúc đa dây dẫn, trong đó mỗi dây pha điện được trang bị một dây dẫn nối đất riêng biệt. Ví dụ, một cáp 4 dây pha sẽ đi kèm với 4 dây nối đất tương ứng, bên cạnh các dây trung tính nếu có. Thiết kế này tạo ra hệ thống nối đất độc lập cho từng mạch điện, góp phần nâng cao mức độ an toàn trong quá trình vận hành.

Cáp loại G thường dễ nhận biết nhờ các ký hiệu in trên vỏ bọc, cung cấp thông tin về tên loại cáp, kích thước dây dẫn, điện áp định mức, nhiệt độ làm việc và các chứng nhận tiêu chuẩn như UL hay CSA. Vỏ cáp thường có màu đen, tuy nhiên một số cấu hình đặc biệt có thể sử dụng màu trắng, đỏ hoặc cam để thuận tiện phân biệt.

Cáp loại G-GC là gì?

Cáp loại G-GC là gì? Cáp loại G-GC (Type G-GC portable power cable) là phiên bản nâng cấp của cáp loại G, nổi bật với sự bổ sung của dây kiểm tra nối đất (Ground Check – GC). Mặc dù đây là sự khác biệt duy nhất, nhưng lại mang tính quyết định, mở rộng khả năng ứng dụng trong các môi trường yêu cầu giám sát an toàn nghiêm ngặt.

Dây kiểm tra nối đất là một dây dẫn nhỏ, được cách điện riêng biệt, có chức năng liên tục theo dõi tính toàn vẹn của mạch nối đất trong suốt quá trình vận hành. Nếu mạch nối đất bị đứt hoặc điện trở tăng bất thường, hệ thống giám sát sẽ phát hiện và cảnh báo hoặc tự động ngắt nguồn, đảm bảo an toàn tuyệt đối. Đây là tính năng bắt buộc theo nhiều quy định an toàn mỏ của MSHA (Mine Safety and Health Administration).

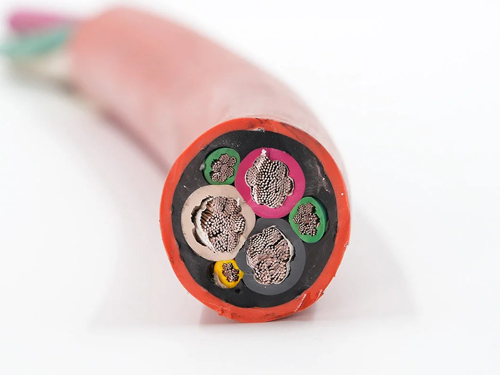

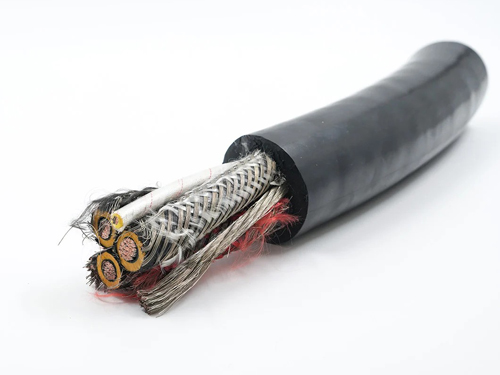

Đặc điểm kỹ thuật và cấu tạo cáp loại G

Cấu tạo cáp loại G bao gồm các thành phần chính:

• Dây dẫn: Sử dụng đồng đỏ đã được rút dây hoàn toàn (fully annealed stranded bare copper) với kích thước từ 8 AWG đến 500 kcmil, đảm bảo khả năng dẫn điện xuất sắc và độ linh hoạt cao khi di chuyển.
• Cách điện: Lớp cách điện làm từ cao su EPDM (Ethylene Propylene Diene Monomer) chất lượng cao, chịu nhiệt lên đến 90°C trong môi trường khô và 75°C trong môi trường ẩm ướt. EPDM mang lại sự ổn định nhiệt tuyệt vời và khả năng chống ozone bền bỉ.
• Vỏ bọc: Thường được làm từ CPE (Chlorinated Polyethylene) hoặc cao su tổng hợp tương đương, có độ dày đủ để chống mài mòn, va đập và hóa chất. Vỏ cáp cũng chịu được tia UV và đạt tiêu chuẩn chống cháy lan FT1/FT5.
• Dây nối đất: Mỗi dây pha đi kèm dây nối đất riêng với kích thước nhỏ hơn, mã màu riêng biệt để dễ nhận biết trong quá trình lắp đặt và bảo trì.

Thông số kỹ thuật nổi bật cáp loại G là gì?

• Điện áp định mức: 2000V cho cả môi trường khô và ướt.
• Nhiệt độ làm việc: -40°C đến +90°C (môi trường khô), -40°C đến +75°C (môi trường ướt).
• Số lượng dây: Thường 4 dây pha (3 pha + 1 trung tính) kèm 4 dây nối đất tương ứng.
• Độ linh hoạt: Cấu trúc dây rút đan bện (rope lay stranding) cho phép uốn nhiều lần mà không làm gãy lõi.
• Khả năng chống chịu: Chống mài mòn, hóa chất (dầu, kiềm), nước, tác động cơ học và ozone, đảm bảo độ bền lâu dài trong môi trường công nghiệp khắc nghiệt.

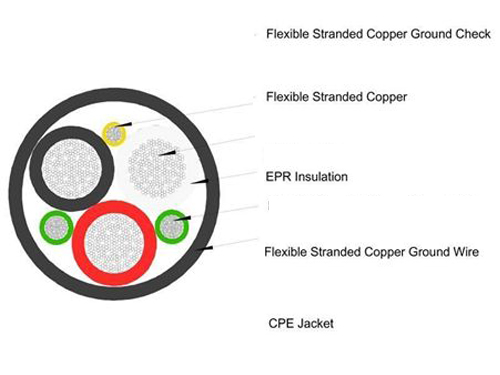

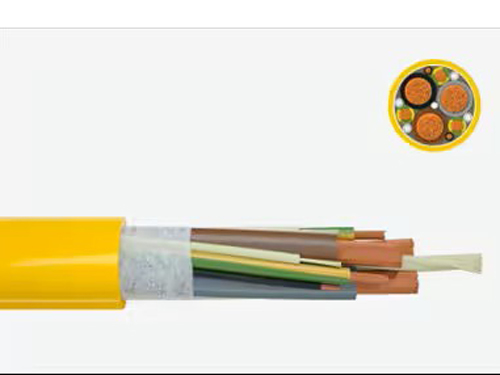

Đặc điểm kỹ thuật và cấu tạo cáp loại G-GC

Hiểu rõ đặc điểm kỹ thuật sẽ giúp bạn nắm chắc được thông tin cáp loại G và loại G-GC là gì? Cấu tạo cáp loại G-GC tương tự cáp loại G, nhưng có điều chỉnh về số lượng dây để bổ sung chức năng kiểm tra nối đất:

• Dây pha và nối đất: Giống cáp loại G, mỗi dây pha đều đi kèm dây nối đất riêng. Cấu hình phổ biến là 3 dây pha (đen, trắng, đỏ) kèm 3 dây nối đất tương ứng.
• Dây kiểm tra nối đất (GC): Một dây thứ tư, nhỏ hơn, được cách điện riêng biệt và có màu đặc biệt (thường vàng hoặc sọc) để dễ phân biệt. Dây này tạo thành mạch kiểm tra độc lập với hệ thống nối đất chính, đảm bảo giám sát an toàn liên tục.
• Lớp đệm và vỏ bọc: Cáp G-GC thường sử dụng lớp đệm cao su không thấm nước (non-wicking rubber fillers) giữa các dây dẫn, tăng cường khả năng chống ẩm và độ bền cơ học. Vỏ cáp giữ nguyên các đặc tính kỹ thuật tương tự cáp loại G.

Thông số kỹ thuật nổi bật cáp loại G-GC là gì?

• Điện áp định mức: 2000V
• Nhiệt độ làm việc: -40°C đến +90°C (môi trường khô), -40°C đến +75°C (môi trường ướt)
• Số lượng dây: Thường 3 dây pha + 3 dây nối đất + 1 dây kiểm tra nối đất
• Khả năng chống chịu: Tương đương cáp loại G, chống mài mòn, hóa chất, nước và va đập
• Tiêu chuẩn đánh dấu: Vỏ cáp được in nổi hoặc khắc chìm đầy đủ thông tin về loại cáp, kích thước dây dẫn, điện áp dây và các chứng nhận tiêu chuẩn.

Bảng so sánh chi tiết cáp loại G và G-GC

So sánh loại cáp G/G-GC với cáp vỏ nhựa PVC/XLPE

Để hiểu rõ hơn về ưu điểm vượt trội của cáp G/G-GC, hãy đặt chúng lên bàn cân so sánh với những loại cáp quen thuộc trong công nghiệp. PVC/XLPE là loại cáp được sử dụng rộng rãi trong dân dụng và công nghiệp nhẹ. Tuy nhiên, khi đặt cạnh cáp G/G-GC, sự khác biệt trở nên rất rõ rệt:

Ưu và nhược điểm cần lưu ý khi sử dụng cáp G/G-GC

Ưu điểm

• An toàn cháy nổ vượt trội: Khả năng duy trì mạch điện ngay cả khi xảy ra hỏa hoạn và không tạo khói độc là ưu thế lớn nhất của dòng cáp này.
• Độ bền cơ học cực cao: Cáp chịu được va đập mạnh, áp lực lớn và kháng tốt với hóa chất, phù hợp môi trường công nghiệp khắc nghiệt.
• Tuổi thọ rất dài: Thời gian sử dụng có thể đạt 50 năm hoặc hơn, vượt xa cáp vỏ nhựa thông thường (chỉ khoảng 20–25 năm).
• Khả năng chịu nhiệt và bức xạ tốt: Hoạt động ổn định trong điều kiện nhiệt độ cao và môi trường có bức xạ.

Nhược điểm

• Chi phí đầu tư lớn: Giá thành cao do cấu tạo phức tạp và vật liệu kim loại đặc biệt.
• Độ linh hoạt thấp: Cáp khá cứng, khó uốn cong và cần kỹ thuật thi công chính xác, khiến quá trình lắp đặt mất thời gian hơn.
• Yêu cầu kỹ thuật cao: Việc xử lý đầu cáp đòi hỏi nhân sự có tay nghề chuyên môn cùng dụng cụ chuyên dụng.
• Trọng lượng nặng: Lớp giáp kim loại khiến cáp nặng hơn nhiều so với cáp thông thường, gây khó khăn cho công tác vận chuyển và lắp đặt.

Hướng dẫn lắp đặt và sử dụng cáp loại G và cáp loại G-GC an toàn

Chuẩn bị và kiểm tra trước khi lắp đặt

• Kiểm tra tình trạng cáp: Trước khi thi công, hãy kiểm tra toàn bộ chiều dài cáp để đảm bảo không xuất hiện vết nứt, vết cắt hoặc bất kỳ dấu hiệu hư hỏng nào trên lớp vỏ ngoài.
• Đo điện trở: Dùng đồng hồ vạn năng để kiểm tra tính liên tục của các lõi dẫn điện, lõi tiếp địa và đặc biệt là lõi Ground Check đối với cáp G-GC.
• Chuẩn bị dụng cụ: Chuẩn bị đầy đủ các dụng cụ chuyên dụng như dao rọc cáp, kìm bấm cos, cùng các vật tư chuẩn như: Đầu cosse cáp điện, băng cách điện và phụ kiện kết nối đạt tiêu chuẩn.

Quy trình thi công và lưu ý kỹ thuật

• Rọc vỏ cáp: Sử dụng dao rọc chuyên dụng để bóc tách lớp vỏ ngoài và lớp giáp thép một cách cẩn thận, tránh làm trầy xước hoặc ảnh hưởng đến lớp cách điện của lõi bên trong.
• Kết nối lõi dẫn: Bóc lớp cách điện đầu dây khoảng 2–3 cm, sau đó gắn cos và bấm chắc chắn để đảm bảo tiếp xúc điện tốt.
• Kết nối tiếp địa: Lớp giáp thép phải được nối chặt với hệ thống tiếp địa. Riêng với cáp G-GC, cần kết nối lõi Ground Check đúng theo sơ đồ kỹ thuật của nhà sản xuất để đảm bảo thiết bị giám sát hoạt động chính xác.
• Cách điện và bảo vệ đầu cáp: Sử dụng ống co nhiệt hoặc băng cách điện chuyên dụng để bọc kín và bảo vệ các đầu nối khỏi hơi ẩm và tác động môi trường.
• Lưu ý khi kéo cáp: Tránh kéo cáp với lực vượt mức cho phép hoặc tạo các điểm gấp khúc sắc. Luôn tuân thủ bán kính uốn tối thiểu để không gây tổn hại cấu trúc bên trong.

Bảo trì và kiểm tra định kỳ

• Kiểm tra trực quan: Thường xuyên quan sát toàn bộ tuyến cáp nhằm phát hiện sớm các dấu hiệu xuống cấp như nứt vỏ, tróc lớp giáp hoặc mài mòn.
• Đo điện trở định kỳ: Kiểm tra điện trở của lõi tiếp địa và lõi Ground Check để đảm bảo chúng vẫn vận hành ổn định và an toàn.
• Vệ sinh cáp: Giữ cáp sạch sẽ, tránh để dầu mỡ hoặc bụi bẩn bám lâu ngày, giúp giảm nguy cơ ăn mòn lớp vỏ và kéo dài tuổi thọ hệ thống.

FAQs – Câu hỏi liên quan về cáp loại G và loại G-GC là gì?

• Tuổi thọ trung bình của cáp G và G-GC trong điều kiện hoạt động tiêu chuẩn là bao lâu? Tuổi thọ của cáp phụ thuộc rất nhiều vào điều kiện môi trường, tần suất sử dụng và mức độ bảo trì. Tuy nhiên, trong điều kiện hoạt động tiêu chuẩn và được bảo trì đúng cách, cả hai loại cáp này đều có thể có tuổi thọ từ 5 đến 10 năm hoặc thậm chí lâu hơn.
• Làm sao để bảo dưỡng cáp loại G và G-GC? Cần kiểm tra định kỳ lớp vỏ, loại bỏ bụi bẩn, tránh tiếp xúc với hóa chất mạnh và sửa chữa hoặc thay thế cáp khi phát hiện hư hỏng để đảm bảo an toàn và tuổi thọ sử dụng.
• Cáp loại G-GC khác gì so với cáp loại G? Khác với cáp chống cháy chống nhiễu cáp loại G-GC có thêm lớp phủ đặc biệt chống ẩm, hóa chất và tia UV, linh hoạt hơn và phù hợp cho môi trường khai thác mỏ và thiết bị di động, trong khi cáp loại G thường dùng cho các ứng dụng công nghiệp cố định.
• Điện áp làm việc tối đa của cáp G-GC là bao nhiêu? Cáp G-GC tiêu chuẩn thường được thiết kế cho điện áp làm việc 2000V (2kV) trên hệ thống ba pha. Tuy nhiên, có các phiên bản đặc biệt với điện áp cao hơn lên đến 5kV hoặc 20kV cho các ứng dụng đặc biệt trong khai thác mỏ.

Trên đây là những thông tin về cáp loại G và loại G-GC là gì? Sử dụng như thế nào? Mà lscable.vn muốn chia sẻ đến bạn đọc. Cả 2 loại cáp này giữ vai trò then chốt trong các hệ thống công nghiệp nặng và khai thác mỏ hiện đại. Với sự tiến bộ liên tục của công nghệ vật liệu và các tiêu chuẩn an toàn, hiệu suất cũng như độ tin cậy của những dòng cáp này ngày càng được nâng cao. Trong thời gian tới, xu hướng phát triển sẽ tập trung vào tăng khả năng chịu nhiệt, cải thiện tính chống cháy nổ, đồng thời tích hợp công nghệ giám sát thông minh để tối ưu mức độ an toàn trong các môi trường làm việc nguy hiểm. Việc lựa chọn đúng loại cáp phù hợp với từng yêu cầu vận hành không chỉ giúp tối ưu hiệu quả sản xuất mà còn góp phần bảo vệ an toàn cho người lao động và thiết bị trong suốt quá trình hoạt động.
