Trong kỷ nguyên công nghiệp hiện đại, việc bảo vệ hệ thống dây cáp điện trước những tác động khắc nghiệt của môi trường luôn là ưu tiên hàng đầu. Giữa vô số thiết bị kỹ thuật, có một phụ kiện tuy nhỏ nhưng lại giữ vai trò quyết định đối với sự an toàn và độ bền của toàn bộ hệ thống điện: ốc siết cáp. Bài viết này của lscable.vn sẽ giúp bạn khám phá rõ hơn khái niệm ốc siết cáp là gì, cấu tạo, cách thức hoạt động và những lưu ý khi lắp đặt của loại phụ kiện quan trọng này để sử dụng nó một cách hiệu quả.

Chức năng quan trọng nhất của ốc siết cáp là giữ chặt các sợi cáp, ngăn chúng bị trượt hoặc tuột ra ngoài khi phải chịu lực kéo hay tải trọng lớn. Có thể xem thiết bị này như một “điểm neo” chắc chắn, giúp dây cáp luôn ổn định trong quá trình nâng, kéo hoặc cố định vật thể, từ đó giảm thiểu tối đa rủi ro và đảm bảo hệ thống vận hành an toàn.

Ốc siết cáp là gì?

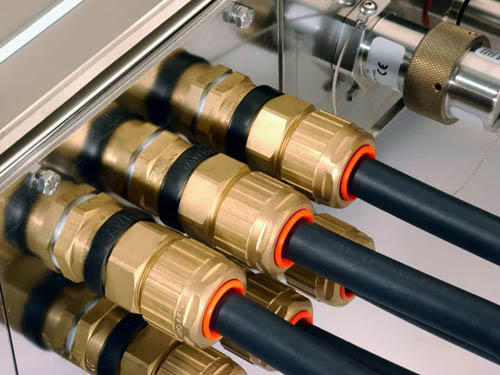

Ốc siết cáp là gì? Ốc siết cáp, hay còn gọi là cable gland, là một thiết bị cơ – điện tử dùng để cố định và kết nối cáp điện với các thiết bị, hộp kỹ thuật hoặc tủ điện. Không chỉ giữ cho dây cáp được gắn chặt và ổn định, thiết bị này còn tạo nên một lớp bảo vệ vững chắc, giúp hệ thống điện tránh khỏi các yếu tố môi trường như bụi bẩn, hơi ẩm hay các loại chất lỏng có thể gây hư hại.

Cơ chế hoạt động của ốc siết cáp dựa trên nguyên lý cơ học đơn giản nhưng cực kỳ hiệu quả: khi người dùng vặn chặt đai ốc, lực ép sẽ được truyền qua các bộ phận bên trong như vòng đệm và vòng neoprene, làm chúng ôm sát vào thân cáp. Nhờ đó, mối nối trở nên kín khít, an toàn và bền vững.

Ốc siết cáp cũng được thiết kế đa dạng để tương thích với nhiều loại cáp khác nhau, từ cáp đồng thông thường, cáp bọc thép cho đến cả cáp quang, đáp ứng tốt nhu cầu sử dụng trong nhiều môi trường và lĩnh vực kỹ thuật.

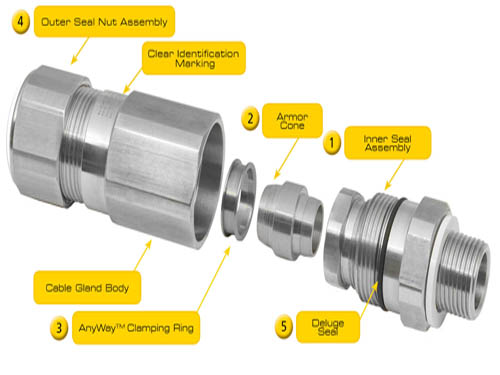

Cấu tạo của ốc siết cáp

Vậy cấu tạo của ốc siết cáp là gì? Một chiếc ốc siết cáp tiêu chuẩn thường được cấu tạo từ ba bộ phận chính, mỗi phần đảm nhiệm một vai trò riêng để tạo nên sự chắc chắn và an toàn cho mối nối cáp.

Phần thân: Phần thân được chế tạo từ thép carbon có độ cứng cao, gồm hai lỗ khoan tròn dùng để dẫn cáp qua. Đây chính là bộ phận chịu lực chính, giúp cố định và gia tăng độ bám chắc giữa ốc siết và dây cáp điện, đảm bảo mối nối luôn ổn định trong quá trình sử dụng.
Phần đầu: Phần đầu có dạng thanh thép hình chữ U, hai đầu được tiện ren để liên kết với đai ốc. Khi siết chặt, lực ép từ phần đầu giúp toàn bộ cụm ốc siết kẹp chặt vào dây cáp, tạo nên mối liên kết vững chắc và an toàn.
Bu lông: Bu lông thường được làm từ thép carbon không gỉ, bên ngoài phủ thêm lớp mạ kẽm nhằm tăng khả năng chống oxy hóa và kéo dài tuổi thọ thiết bị. Nhờ lớp phủ này, ốc siết cáp hoạt động ổn định ngay cả trong môi trường dễ bị ăn mòn.

Các kiểu ốc siết cáp

Ốc siết cáp kiểu truyền thống: Đây là kiểu phổ biến nhất, gồm ba bộ phận cơ bản: yên kẹp, bu lông, đai ốc. Thiết kế đơn giản, dễ sử dụng và thích hợp cho đa số ứng dụng dân dụng và công nghiệp.
Ốc siết cáp kiểu nắm tay: Kiểu nắm tay chỉ gồm yên kẹp và đai ốc, trong đó yên được thiết kế có bước ren và một lỗ khoen. Nhờ vậy, loại này không cần dùng U-bolt, giúp thao tác nhanh hơn và là ưu điểm nổi bật của kiểu thiết kế này.

Cách thức hoạt động của ốc siết cáp là gì?

Ốc siết cáp vận hành dựa trên cơ chế siết chặt cơ học kết hợp tạo độ kín cho mối nối. Khi dây cáp được luồn qua và đai ốc được vặn chặt, lực siết sẽ truyền xuống vòng neoprene và vòng đệm bên trong. Vòng neoprene, với các rãnh cắt đặc trưng, sẽ co lại, ôm sát toàn bộ bề mặt cáp; trong khi đó, vòng đệm bị nén chặt giữa thân cáp và thành ốc, tạo nên một lớp bảo vệ kín khít.

Cơ chế này không chỉ giúp cố định cáp một cách chắc chắn, ngăn cáp xê dịch gây hư hại đến các đầu nối, mà còn tạo thành lá chắn chống bụi, hơi ẩm và chất lỏng xâm nhập. Nhờ vậy, những bộ phận điện tử nhạy cảm bên trong thiết bị được bảo vệ tối đa, đảm bảo hệ thống vận hành ổn định và bền bỉ.

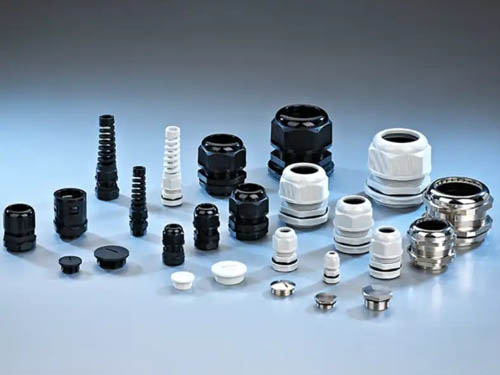

Phân loại ốc siết cáp hiện nay

Ốc siết cáp inox 304: Được làm từ thép không gỉ inox 304, loại này có bề mặt sáng bóng, thẩm mỹ cao và khả năng chống ăn mòn vượt trội. Đây là lựa chọn tối ưu cho các công trình ngoài trời, đặc biệt trong môi trường gần biển hoặc nước mặn, nơi yêu cầu khả năng chịu muối và chịu axit cao.
Ốc siết cáp mạ kẽm nhúng nóng: Loại này sử dụng thép carbon chất lượng cao và được mạ kẽm bằng phương pháp nhúng nóng, tạo lớp phủ dày, bền và có màu ánh kim nổi bật. Tuy nhiên, theo thời gian lớp mạ có thể bong tróc để lộ thép bên trong. Dù vậy, đây vẫn là lựa chọn kinh tế, phù hợp cho các ứng dụng ngoài trời.
Ốc siết cáp mạ kẽm điện phân: Cũng có thể dùng ngoài trời nhưng lớp kẽm mạ điện phân mỏng hơn so với nhúng nóng, do đó khả năng chống rỉ sét kém hơn. Trong môi trường mưa, tuyết hoặc không khí chứa muối, loại này có thể xuất hiện dấu hiệu oxy hóa nhanh hơn.

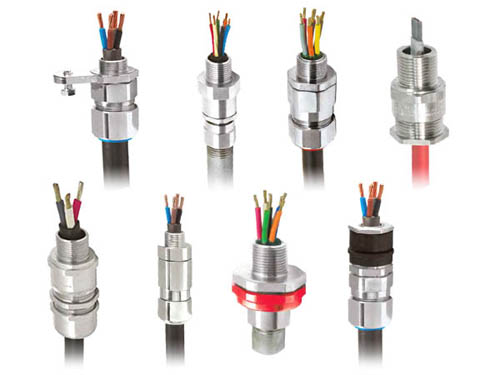

Phân loại theo cấu trúc và ứng dụng

Bên cạnh vật liệu và kiểu dáng, ốc siết cáp còn được phân loại dựa trên cấu trúc và mục đích sử dụng. Mỗi loại được thiết kế để đáp ứng những yêu cầu kỹ thuật khác nhau trong từng môi trường làm việc:

Ốc siết cáp tiêu chuẩn: Phù hợp cho các ứng dụng thông thường trong nhà, nơi điều kiện môi trường ổn định.
Ốc siết cáp chống cháy nổ: Dùng trong những khu vực có nguy cơ phát sinh tia lửa hoặc khí dễ cháy, đảm bảo an toàn tuyệt đối cho hệ thống.
Ốc siết cáp chống hóa chất: Thiết kế đặc biệt để chịu được môi trường có chất ăn mòn, thường gặp trong công nghiệp hóa chất hoặc xử lý nước thải.
Ốc siết cáp chịu nhiệt độ cao: Dùng cho các hệ thống hoạt động trong môi trường khắc nghiệt, nơi nhiệt độ cao có thể ảnh hưởng đến cáp và thiết bị.
Ốc siết cáp chống tia UV: Lựa chọn lý tưởng cho các ứng dụng ngoài trời, giúp cáp không bị lão hóa bởi ánh nắng mặt trời.
Ốc siết cáp đa lỗ: Cho phép nhiều dây cáp đi chung qua một đầu siết, giúp tiết kiệm không gian và tối ưu bố trí hệ thống.
Ốc siết cáp dạng 90 độ: Thiết kế đặc biệt để dẫn cáp theo hướng vuông góc, phù hợp với những vị trí lắp đặt bị hạn chế không gian hoặc cần thay đổi hướng cáp.

Phân biệt hai loại ốc siết cáp phổ biến tại Việt Nam

Trên thị trường Việt Nam hiện nay, ốc siết cáp được sử dụng chủ yếu dưới hai dạng phổ biến, mỗi loại có cấu tạo và mục đích sử dụng hoàn toàn khác nhau:

Ốc siết cáp thép (Wire Rope Clip): Đây là loại chuyên dùng cho dây cáp thép chịu lực trong các lĩnh vực như xây dựng, cầu treo, giàn giáo, cần cẩu hay những hệ thống nâng hạ nặng. Cấu tạo của loại này gồm ba phần quen thuộc: chữ U, yên ngựa và hai đai ốc. Khi siết chặt, chúng tạo thành một điểm kẹp chắc chắn để hình thành vòng mắt hoặc nối hai đoạn cáp thép lại với nhau.
Ốc siết cáp điện (Cable Gland): Đây là loại mà bài viết tập trung phân tích. Ốc siết cáp điện dùng để cố định và bảo vệ cáp điện, cáp điều khiển, cáp tín hiệu trong tủ điện, thiết bị công nghiệp và hệ thống tự động hóa. Thiết bị này giúp giữ chặt cáp, tạo độ kín và đảm bảo an toàn cho các kết nối điện.

Quy trình lắp đặt ốc siết cáp đúng kỹ thuật

Chuẩn bị công cụ và vật liệu

Trước khi tiến hành lắp đặt, cần chuẩn bị đầy đủ:

Ốc siết cáp phù hợp.
Dụng cụ vặn (khóa, tuýp hoặc tua vít).
Dao cắt hoặc kéo cắt cáp.
Dụng cụ bóc vỏ bọc dây cáp điện.
Thước hoặc băng đo.
Keo hoặc chất bịt kín (nếu cần).

Các bước lắp đặt

Chuẩn bị cáp: Đo, cắt cáp theo chiều dài cần thiết và bóc vỏ để lộ phần lõi theo yêu cầu.
Tháo rời ốc siết: Tách các bộ phận như đai ốc, vòng đệm và vòng neoprene để dễ luồn cáp.
Luồn cáp: Luồn cáp qua các thành phần theo đúng thứ tự: đai ốc → vòng neoprene → vòng đệm.
Lắp vào thiết bị: Vặn thân ốc vào lỗ trên thiết bị (tủ điện, hộp kỹ thuật…) và siết cố định.
Điều chỉnh và siết chặt: Đưa cáp vào đến độ sâu cần thiết, lắp lại các bộ phận và siết chặt đai ốc.
Kiểm tra: Đảm bảo mối nối kín, cáp giữ chắc và không có khe hở.

Lưu ý quan trọng

Không siết quá chặt để tránh làm hỏng cáp hoặc linh kiện.
Lắp đúng thứ tự và hướng của từng bộ phận.
Kiểm tra độ kín, đặc biệt trong môi trường ẩm hoặc ngoài trời.
Chọn đúng loại và kích thước ốc siết cáp.
Với ứng dụng yêu cầu độ kín cao, có thể cần thêm chất bịt kín.

FAQs- Câu hỏi liên quan đến ốc siết cáp

Ốc siết cáp inox 304 có bền không? Có, ốc siết cáp inox 304 có khả năng chống gỉ sét và ăn mòn rất tốt trong môi trường công nghiệp thông thường. Với nhiệt độ làm việc từ -60°C đến +200°C và khả năng chống oxy hóa cao, inox 304 là lựa chọn tốt cho đa số ứng dụng. Tuy nhiên, trong môi trường nước mặn hoặc hóa chất đậm đặc, nên sử dụng inox 316 để đảm bảo độ bền tối ưu.
Ốc siết cáp khác gì với dây buộc cáp thông thường?Ốc siết cáp cung cấp lực siết chặt hơn, độ bền cao hơn và khả năng chịu tải trọng lớn hơn so với dây buộc cáp thông thường. Chúng cũng cung cấp khả năng bảo vệ tốt hơn cho cáp khỏi các tác động cơ học ngoại vi.
Tuổi thọ trung bình của ốc siết cáp là bao lâu? Tuổi thọ phụ thuộc vào vật liệu chế tạo, môi trường làm việc và tải trọng. Ốc siết cáp inox 304 có thể sử dụng 10-15 năm trong môi trường ngoài trời, trong khi loại nhựa công nghiệp có tuổi thọ khoảng 5-8 năm trong điều kiện làm việc bình thường.
Ốc siết cáp mạ kẽm nhúng nóng có thể sử dụng trong bao lâu? Tuổi thọ phụ thuộc chính vào môi trường. Trong môi trường khô ráp trong nhà, có thể lên tới 15-20 năm. Trong môi trường ngoài trời thông thường: 5-10 năm. Trong môi trường công nghiệp nặng với hóa chất và ẩm ướt: 2-5 năm. Khi lớp kẽm bị bong tróc và xuất hiện gỉ sét, cần thay thế ngay.

Trên đây là những chia sẻ của lscable.vn về chủ đề: Ốc siết cáp là gì? Khám phá cấu tạo, phân loại và lưu ý lắp đặt. Đây là phụ kiện công nghiệp quan trọng, xuất hiện trong hầu hết các lĩnh vực ứng dụng hiện nay. Từ hệ thống điện dân dụng cho đến các công trình xây dựng quy mô lớn, thiết bị này giữ vai trò then chốt trong việc đảm bảo an toàn, độ tin cậy và hiệu quả vận hành. Việc nắm rõ cấu tạo, phân loại, thông số kỹ thuật và cách sử dụng ốc siết cáp giúp kỹ sư và nhà thầu lựa chọn đúng loại cho từng nhu cầu cụ thể. Cùng với sự phát triển của công nghệ vật liệu và thiết kế, ốc siết cáp sẽ tiếp tục là thành phần quan trọng góp phần thúc đẩy sự tiến bộ của ngành công nghiệp.
