Cách đo chập cáp và đứt cáp chuẩn, nhanh và hiệu quả

Chập cáp và đứt cáp là hai sự cố thường gặp trong các hệ thống điện và truyền thông. Chập cáp xảy ra khi các dây dẫn vô tình tiếp xúc với nhau hoặc chạm vào vỏ đất, tạo ra dòng điện đi sai hướng so với thiết kế. Điều này có thể khiến thiết bị hoạt động sai, thậm chí hư hỏng. Ngược lại, đứt cáp là khi đường dẫn điện trong cáp bị gián đoạn hoàn toàn. Sự cố này có thể xảy ra ở một hoặc nhiều lõi dẫn, làm mất kết nối hoặc khiến hệ thống hoạt động không ổn định, ảnh hưởng trực tiếp đến hiệu quả và độ tin cậy của mạng lưới. Bài viết dưới đây là của lscable.vn sẽ hướng dẫn cho bạn cách đo chập cáp và đứt cáp chuẩn, nhanh và hiệu quả.

Những sự cố về cáp không chỉ làm gián đoạn hoạt động và giảm hiệu suất làm việc, mà còn tiềm ẩn nhiều rủi ro nghiêm trọng về an toàn, như chập điện, cháy nổ, điện giật, hay hư hỏng các thiết bị đắt tiền. Chính vì vậy, việc nắm rõ nguyên nhân và có khả năng phát hiện sớm các sự cố chập cáp và đứt cáp là điều hết sức cần thiết để bảo vệ hệ thống và con người.

Nguyên nhân gây chập cáp và đứt cáp

Hiểu được nguyên nhân gây ra sự cố ở cáp sẽ giúp bạn có thể áp dụng các cách đo chập cáp và đứt cáp hiệu quả nhất. Có nhiều lý do khiến cáp điện hoặc cáp truyền thông gặp sự cố chập hoặc đứt, điển hình có thể kể đến:

• Lão hóa vật liệu: Qua thời gian, lớp vỏ cách điện của cáp có thể bị nứt, vỡ hoặc cứng lại, làm tăng nguy cơ chập điện.
• Tác động cơ học: Va chạm, uốn cong quá mức hoặc kéo căng cáp có thể làm đứt dây dẫn bên trong hoặc hư hỏng lớp cách điện.
• Môi trường khắc nghiệt: Độ ẩm cao, nhiệt độ thay đổi đột ngột, hóa chất ăn mòn hoặc tia UV đều có thể làm giảm chất lượng cáp.
• Lắp đặt không đúng kỹ thuật: Kết nối lỏng lẻo, sử dụng công cụ không phù hợp hoặc không tuân thủ quy trình tiêu chuẩn dễ gây sự cố.
• Quá tải điện: Dòng điện vượt mức cho phép có thể làm lớp cách điện nóng chảy và dẫn đến chập điện.
• Tác động của động vật: Chuột và các loài gặm nhấm khác có thể cắn hỏng lớp vỏ bọc dây cáp điện.

Tầm quan trọng của việc phát hiện sớm tình trạng chập cáp, đứt cáp

Phát hiện kịp thời chập cáp và đứt cáp là yếu tố then chốt để đảm bảo hệ thống điện hoạt động ổn định và an toàn. Khi phát hiện sớm, chúng ta có thể:

• Ngăn ngừa hư hỏng thiết bị: Chập điện có thể tạo dòng điện quá mức, làm hỏng các thiết bị nhạy cảm và tốn kém.
• Đảm bảo an toàn: Chập điện còn có thể dẫn đến cháy nổ, đe dọa tính mạng và tài sản.
• Tiết kiệm chi phí sửa chữa: Xác định chính xác vị trí sự cố giúp rút ngắn thời gian và giảm chi phí sửa chữa.
• Duy trì hoạt động liên tục: Đối với những hệ thống quan trọng như bệnh viện hay trung tâm dữ liệu, sự cố cáp có thể gây gián đoạn nghiêm trọng.
• Kéo dài tuổi thọ hệ thống: Bảo trì và sửa chữa kịp thời giúp hệ thống cáp điện bền bỉ hơn theo thời gian.

Các phương pháp đo chập cáp và đứt cáp

Phương pháp đo trở kháng

Đây là một trong những kỹ thuật cơ bản nhất để phát hiện chập cáp. Nguyên lý dựa trên việc đo giá trị trở kháng giữa các dây dẫn hoặc giữa dây dẫn và vỏ đất. Khi cáp bị chập, giá trị trở kháng đo được sẽ giảm đáng kể so với mức tiêu chuẩn. So sánh giá trị này với giá trị chuẩn của loại cáp tương ứng giúp kỹ thuật viên xác định sự tồn tại của chập điện.

Tuy nhiên, phương pháp đo trở kháng không thể xác định chính xác vị trí chập trên các đoạn cáp dài. Nó chủ yếu dùng để xác định sự cố và đánh giá mức độ nghiêm trọng.

Phương pháp đo điện dung

Cách đo chập cáp và đứt cáp với phương pháp này đặc biệt hiệu quả để xác định vị trí đứt cáp. Nguyên lý dựa trên việc đo điện dung của dây dẫn trong cáp.

Điện dung của dây dẫn tỷ lệ thuận với chiều dài. Khi cáp bị đứt, điện dung của đoạn dây giảm tương ứng với chiều dài bị mất. So sánh điện dung đo được với điện dung chuẩn hoặc dây dẫn tốt trong cùng cáp giúp xác định vị trí đứt.

Công thức cơ bản:

Phương pháp này đặc biệt hữu ích với cáp đồng trục, cáp mạng và các loại cáp có cấu trúc đồng nhất.

Phương pháp phản xạ thời gian (Time Domain Reflectometry – TDR)

TDR là một trong những kỹ thuật chính xác nhất để xác định vị trí chập hoặc đứt cáp. Nguyên lý hoạt động giống radar: gửi xung điện vào cáp và phân tích tín hiệu phản xạ trở lại. Khi xung điện gặp sự thay đổi trở kháng (tại điểm chập hoặc đứt), một phần năng lượng sẽ phản xạ. Dựa vào thời gian từ lúc gửi xung đến khi nhận tín hiệu phản xạ, thiết bị TDR có thể tính khoảng cách đến sự cố.

Công thức cơ bản:

Ưu điểm của TDR là xác định vị trí sự cố với độ chính xác cao (vài cm đến vài mét) và nhận biết loại sự cố dựa trên đặc điểm tín hiệu phản xạ.

Phương pháp sóng du hành (Traveling Wave Method)

Phương pháp này hiệu quả cho các hệ thống dây cáp điện, điện áp cao và dài. Khi có sự cố, một sóng điện từ lan truyền theo cả hai hướng từ điểm sự cố. Bằng cách đặt cảm biến tại các vị trí khác nhau, kỹ thuật viên ghi lại thời gian sóng đến. Dựa vào sự chênh lệch thời gian và tốc độ truyền dẫn, vị trí chính xác của sự cố được xác định.

Phương pháp sóng du hành đặc biệt hữu ích cho cáp dài hàng chục km, nơi các phương pháp truyền thống khó đảm bảo độ chính xác. Nó cũng có thể phát hiện các sự cố có trở kháng cao mà các phương pháp khác có thể bỏ sót.

Quy trình kỹ thuật đo xác định chập cáp (ngắn mạch)

Chập cáp phức tạp hơn đứt cáp vì thường liên quan đến sự suy giảm cách điện. Việc xác định dựa trên nguyên lý đo điện trở giữa các dây dẫn: khi cách điện tốt, điện trở giữa hai dây phải rất lớn (hàng Mega Ohm). Nếu điện trở thấp, điều đó cho thấy hai dây đang chạm nhau.

Ngắt toàn bộ tải tiêu thụ

Rút hết phích cắm các thiết bị điện (tivi, tủ lạnh…) và tắt toàn bộ công tắc đèn. Đây là bước cực kỳ quan trọng khi thực hiện cách đo chập cáp và đứt cáp, vì nếu còn tải, đồng hồ sẽ đo điện trở của thiết bị và báo thông mạch giả, dẫn đến nhầm lẫn về sự cố chập mạch.

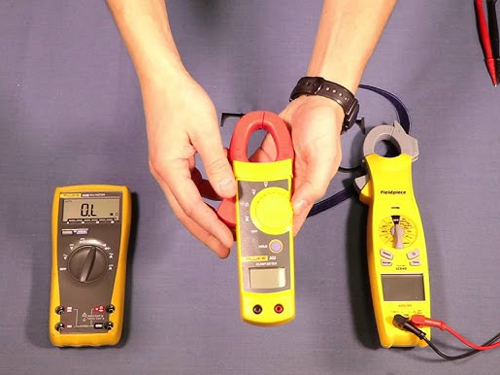

Chuyển chế độ đo điện trở hoặc thông mạch

Sử dụng thang đo Ohm (Ω). Nếu dùng Megomet chuyên dụng, chọn điện áp thử nghiệm phù hợp (ví dụ 500V cho mạng điện dân dụng 220V).

Thực hiện phép đo giữa các dây

Đặt que đo đỏ vào dây nóng (L) và que đen vào dây nguội (N). Sau đó đo tiếp giữa dây nóng (L) và dây tiếp địa (PE).

Phân tích kết quả đo

• Chỉ số OL (hoặc vô cùng lớn): Hệ thống dây tốt, không bị chập, cách điện đảm bảo.
• Chỉ số gần bằng 0 hoặc có tiếng kêu “bíp”: Đã xảy ra chập mạch trực tiếp giữa hai dây này.
• Chỉ số hiện giá trị điện trở thấp (không bằng 0): Có thể do ẩm ướt, rò rỉ điện, hoặc bạn chưa rút hết các thiết bị tải ra khỏi hệ thống.

Quy trình kỹ thuật đo xác định điểm đứt cáp (hở mạch)

Việc xác định dây bị đứt dựa trên nguyên lý kiểm tra tính liên tục của dòng điện.

Chuẩn bị và xác định đoạn dây cần đo

Trước tiên, xác định hai đầu của sợi dây nghi ngờ bị đứt. Đảm bảo hai đầu dây này đã được tách khỏi nguồn điện và không nối với các thiết bị tiêu thụ như bóng đèn, quạt…

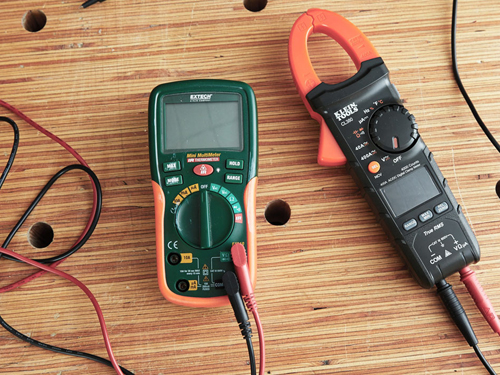

Cài đặt đồng hồ vạn năng ở chế độ đo thông mạch

Xoay núm vặn của đồng hồ về thang đo có biểu tượng âm thanh (hoặc thang đo Diode/Ohm thấp nhất). Cắm que đỏ vào cổng V/Ω và que đen vào cổng COM.

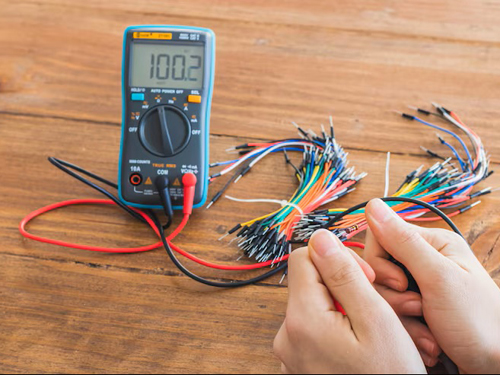

Tiến hành đo và đọc kết quả

• Đối với dây dẫn ngắn hoặc cuộn dây rời: Đặt một que đo vào đầu này của dây và que đo còn lại vào đầu kia. Nếu đồng hồ kêu “bíp” và màn hình hiển thị điện trở thấp (ví dụ: 0,1Ω – 2Ω), dây còn tốt, tức là thông mạch. Nếu đồng hồ im lặng và màn hình hiển thị “OL” (Over Load) hoặc số “1”, dây đã bị đứt (hở mạch).
• Đối với dây dẫn dài đã lắp đặt cố định: Khi dây đi âm tường và hai đầu ở vị trí xa nhau, bạn không thể đo trực tiếp. Có thể giải quyết bằng cách: Sử dụng một sợi dây dẫn phụ còn tốt nối dài từ đầu bên kia về vị trí đo. Hoặc xoắn nối tắt hai đầu dây (ví dụ dây pha và dây trung tính) tại một điểm cuối. Sau đó, tại điểm đầu, đo vào hai dây đó. Nếu thông mạch, cả hai dây đều còn tốt; nếu không thông, một trong hai hoặc cả hai dây đã bị đứt.

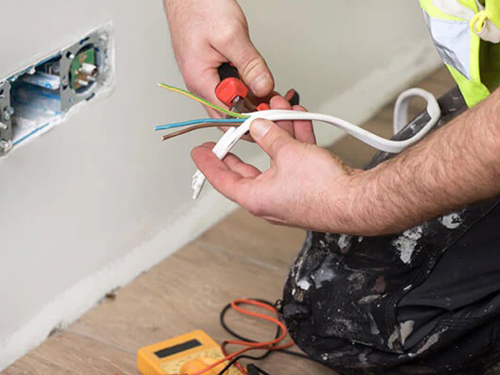

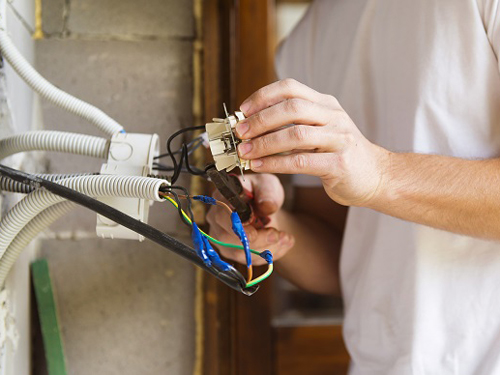

Cách xác định vị trí đứt cáp hoặc chập cáp âm tường

Khi biết cáp bị hỏng, bước tiếp theo là xác định vị trí sự cố trong bức tường.

• Sử dụng cách đo chập cáp và đứt cáp chia nhỏ đoạn dây: Đây là phương pháp thủ công nhưng hiệu quả. Tìm các hộp nối trung gian (junction box), tháo mối nối tại hộp và đo về hai phía. Phía nào cho kết quả sai thì sự cố nằm ở đoạn đó. Tiếp tục chia nhỏ đoạn bị hỏng cho đến khi khoanh vùng được vị trí ngắn nhất, thường là giữa hai ổ cắm liền kề.
• Sử dụng thiết bị dò sóng tín hiệu để định vị: Các máy dò cáp (Cable Locator) phát một tín hiệu tần số vào dây bị hỏng. Kỹ thuật viên cầm đầu dò di chuyển dọc theo bức tường theo đường đi của dây. Khi đến vị trí cáp bị đứt, tín hiệu âm thanh sẽ thay đổi đột ngột hoặc biến mất. Đây là cách chính xác nhất, giúp hạn chế việc đục phá tường.

Lưu ý quan trọng khi đo chập cáp và đứt cáp

• Luôn ngắt nguồn điện trước khi tiến hành đo lường.
• Sử dụng đầy đủ thiết bị bảo hộ cá nhân: găng tay cách điện, kính bảo hộ, giày bảo hộ…
• Đảm bảo tiếp đất đúng cách cho người thực hiện và thiết bị đo.
• Sử dụng thiết bị đo lường đã kiểm tra và hiệu chuẩn.
• Tuân thủ các quy định an toàn điện hiện hành.
• Khi làm việc với điện áp cao, luôn có người giám sát và chuẩn bị sẵn thiết bị cứu hộ.
• Không làm việc một mình khi kiểm tra các hệ thống điện áp cao.
• Thu thập thông tin về loại cáp: vật liệu, tiết diện, lớp cách điện…
• Xác định các đoạn nối và vị trí kết nối trong hệ thống.
• Hiểu sơ đồ kết nối: các đầu nối, hộp nối, thiết bị đầu cuối.
• Nắm lịch sử cáp: tuổi thọ, các sự cố và sửa chữa trước đó.
• Xác định môi trường hoạt động: cáp ngầm, trên không, trong ống dẫn…
• Tìm hiểu các tiêu chuẩn kỹ thuật áp dụng cho loại cáp đang kiểm tra.

FAQs – Câu hỏi liên quan đến cách đo chập cáp và đứt cáp

• Làm thế nào để phân biệt giữa chập cáp và suy giảm cách điện? Chập cáp là sự kết nối trực tiếp giữa hai hoặc nhiều dây dẫn với trở kháng rất thấp (thường dưới vài ohm), trong khi suy giảm cách điện là tình trạng trở kháng cách điện giảm nhưng vẫn còn ở mức cao (thường từ vài megaohm trở xuống). Chập cáp có thể được phát hiện bằng đồng hồ vạn năng, trong khi suy giảm cách điện đòi hỏi máy đo trở kháng cách điện (Megger) để phát hiện.
• Tôi có thể dùng bút thử điện để kiểm tra đứt cáp không? Bút thử điện chỉ dùng để phát hiện sự hiện diện của điện áp. Nó không thể dùng để kiểm tra tính liên tục hay xác định đứt cáp khi đã ngắt nguồn. Bạn cần sử dụng đồng hồ vạn năng.
• Có nên tự sửa cáp điện ngầm trong tường không? Nếu có kiến thức kỹ thuật điện và thiết bị bảo hộ đầy đủ, có thể tự sửa. Tuy nhiên, nếu không chắc chắn về vị trí cáp hoặc nghi ngờ chập phức tạp, nên gọi thợ chuyên nghiệp để tránh rủi ro cháy nổ và đảm bảo tuân thủ tiêu chuẩn kỹ thuật.
• Làm thế nào để đảm bảo an toàn khi kiểm tra lỗi cáp? Để đảm bảo an toàn tuyệt đối, luôn ngắt nguồn điện hoàn toàn khỏi đoạn cáp cần kiểm tra trước khi tiến hành bất kỳ thao tác đo lường nào. Sử dụng các thiết bị bảo hộ cá nhân như găng tay cách điện, kính bảo hộ và giày bảo hộ. Tuân thủ các quy tắc an toàn điện và quy trình làm việc chuẩn.

Hi vọng những thông tin về cách đo chập cáp và đứt cáp chuẩn, nhanh và hiệu quả mà lscable.vn đã tổng hợp sẽ giúp bạn hiểu rõ thêm về hai sự cố cáp phổ biến này. Đây là công việc đòi hỏi kiến thức chuyên môn, thiết bị phù hợp và quy trình thực hiện bài bản. Các phương pháp như sử dụng đồng hồ vạn năng, thiết bị test cáp chuyên dụng hay phần mềm tổng đài đều có ưu điểm riêng và cần được áp dụng linh hoạt tùy theo tình huống cụ thể. Quan trọng nhất là bạn phải luôn đặt an toàn lên hàng đầu và tuân thủ các quy định kỹ thuật. Các doanh nghiệp và tổ chức nên đầu tư vào thiết bị kiểm tra chất lượng cao và đào tạo nhân viên thường xuyên để có thể phát hiện và xử lý sự cố kịp thời, giảm thiểu thiệt hại do sự cố cáp gây ra.
