Cáp chống xoắn là gì? Lưu ý khi lựa chọn và sử dụng

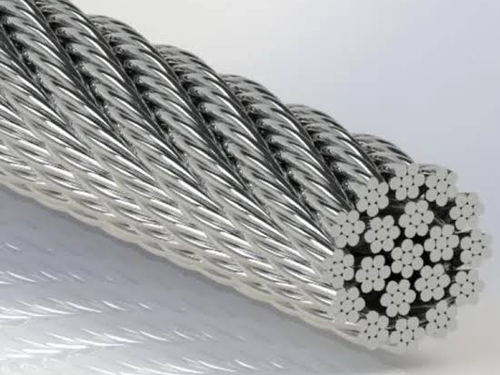

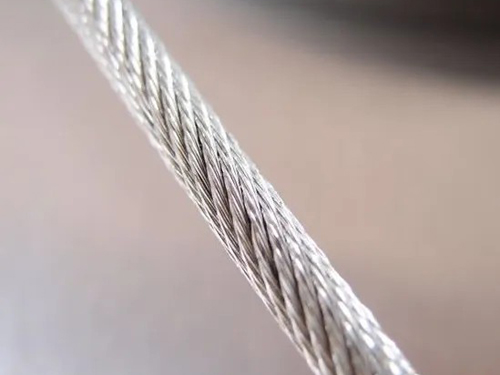

Cáp chống xoắn là loại cáp thép được thiết kế đặc biệt với cấu trúc bện xoắn ngược chiều giữa các tao cáp. Nhờ đó, khi chịu lực kéo, cáp có khả năng tự cân bằng mô-men xoắn, hạn chế hiện tượng xoắn vặn trong quá trình sử dụng. Đây là đặc tính kỹ thuật then chốt giúp cáp hoạt động ổn định, đặc biệt trong các ứng dụng nâng hạ với tải trọng lớn. Cáp chống xoắn được phát triển để hạn chế tình trạng này. Sản phẩm thường được sử dụng trong cần cẩu, tời nâng, thiết bị thi công, công trình xây dựng, cảng biển và nhiều ứng dụng công nghiệp khác. Vậy cáp chống xoắn là gì? Cấu tạo của sản phẩm có gì đặc biệt? Khi lựa chọn và sử dụng cần lưu ý những vấn đề nào? Nội dung dưới đây của lscable.vn sẽ giúp bạn có cái nhìn rõ ràng hơn về loại cáp này.

Trong bối cảnh các công trình xây dựng ngày càng quy mô, các thiết bị cẩu trục, máy nâng hạ hoạt động với công suất cao thì yêu cầu về độ an toàn cũng tăng theo. Cáp chống xoắn ra đời như một giải pháp kỹ thuật giúp giảm thiểu rủi ro tai nạn, nâng cao hiệu suất làm việc và đảm bảo tuổi thọ thiết bị. Loại cáp này không chỉ phổ biến ở Việt Nam mà còn là tiêu chuẩn trong các ngành công nghiệp nặng trên toàn thế giới.

Cáp chống xoắn là gì?

Cáp chống xoắn là gì? Cáp chống xoắn (tiếng Anh: torsion-resistant cable hoặc torsion cable) là loại cáp điện được thiết kế chuyên dụng để chịu tác động của lực xoắn quanh trục dọc trong quá trình vận hành mà không gây ảnh hưởng đến lõi dẫn điện, lớp cách điện và cấu trúc bên trong. Không giống cáp điện thông thường vốn chủ yếu được thiết kế để uốn cong theo một hướng hoặc trong phạm vi chuyển động nhất định, cáp chống xoắn có khả năng đáp ứng các chuyển động xoay đa chiều, liên tục và lặp lại từ hàng nghìn đến hàng triệu chu kỳ mà vẫn duy trì khả năng dẫn điện ổn định.

Dây cáp điện tiêu chuẩn thường có cấu tạo lõi dẫn tương đối đơn giản, phù hợp với các hệ thống lắp đặt cố định hoặc những vị trí chỉ phát sinh chuyển động uốn cong nhẹ. Khi phải chịu lực xoắn liên tục, các sợi dẫn bên trong cáp thông thường có thể bị dịch chuyển khỏi cấu trúc bện ban đầu, làm gia tăng nguy cơ đứt gãy sợi dẫn, nứt hoặc hư hỏng lớp cách điện, thậm chí gây chèn ép và biến dạng ruột cáp.

Trong khi đó, cáp chống xoắn được chế tạo với kết cấu bện chuyên biệt kết hợp cùng các vật liệu có độ đàn hồi và khả năng chịu lực phù hợp. Cấu trúc này giúp phân bổ lực xoắn đồng đều trên toàn bộ tiết diện cáp, hạn chế tình trạng lực tác động tập trung tại một vị trí. Nhờ đó, cáp có thể duy trì độ bền cơ học, khả năng truyền điện và độ ổn định trong điều kiện làm việc có chuyển động xoay thường xuyên.

Cấu tạo của cáp chống xoắn

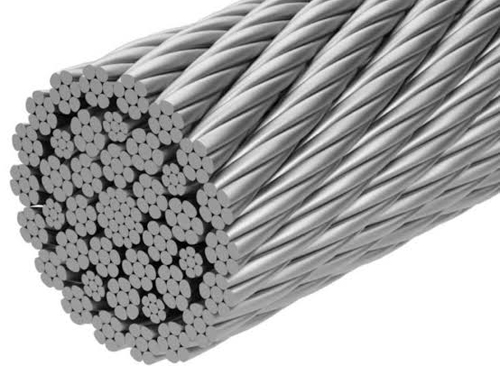

Để hiểu rõ cáp chống xoắn là gì, cần xem xét cấu trúc bên trong được thiết kế để đáp ứng yêu cầu làm việc với các chuyển động xoay liên tục. Loại cáp này được tối ưu từ lõi dẫn, lớp cách điện đến kết cấu gia cường nhằm tăng độ mềm dẻo, khả năng chịu lực và độ bền khi chịu xoắn trong thời gian dài.

Lõi dẫn và cách bố trí sợi dẫn

Lõi dẫn của cáp chống xoắn thường sử dụng đồng nguyên chất hoặc đồng mạ thiếc, gồm nhiều sợi dẫn nhỏ bện theo dạng lớp đồng tâm (concentric) hoặc bện bó (bunch/rope-lay). Số lượng sợi càng lớn, đường kính từng sợi càng nhỏ thì lõi cáp càng mềm dẻo và thích ứng tốt hơn với chuyển động xoắn.

Các dòng cáp chuyên dụng cho robot công nghiệp hoặc thiết bị chuyển động đa chiều có thể sử dụng tới hàng trăm sợi dẫn siêu mảnh. Cấu tạo này giúp hạn chế ứng suất tập trung lên từng sợi, giảm nguy cơ đứt gãy khi cáp hoạt động với tần suất cao.

Lớp cách điện và vật liệu vỏ bọc

Lớp cách điện và vỏ cáp thường sử dụng PVC (Polyvinyl Chloride), PUR (Polyurethane) hoặc TPE (Thermoplastic Elastomer). Đây là những vật liệu có độ đàn hồi tốt, giúp cáp biến dạng và phục hồi sau khi chịu lực xoắn, kéo giãn hoặc chuyển động lặp lại.

Trong đó, PUR thường được ưu tiên trong môi trường công nghiệp khắc nghiệt nhờ khả năng chống dầu mỡ, chống mài mòn và chịu nhiệt tốt hơn PVC. Việc lựa chọn vật liệu phù hợp giúp bảo vệ hiệu quả các thành phần bên trong và duy trì độ bền của cáp. Ngoài ra còn cần chú ý yếu tố lực xoắn có tác động như thế nào đến dây cáp điện?

Lớp gia cường chịu lực

Để tăng độ bền cơ học, một số loại cáp chống xoắn được bổ sung lớp sợi gia cường ở vị trí trung tâm, thường sử dụng Kevlar, aramid hoặc sợi tổng hợp có khả năng chịu kéo cao.

Lớp gia cường hỗ trợ chịu lực khi cáp bị kéo căng hoặc xoắn mạnh, hạn chế ứng suất truyền trực tiếp vào lõi dẫn điện. Nhờ đó, cấu trúc cáp ổn định hơn, giảm nguy cơ biến dạng, hư hỏng lõi dẫn và góp phần kéo dài tuổi thọ trong các ứng dụng có chuyển động liên tục.

Nguyên lý hoạt động của cáp chống xoắn là gì?

Nguyên lý hoạt động của cáp chống xoắn là gì? Loại cáp này hoạt động dựa trên khả năng đàn hồi và biến dạng có kiểm soát của vật liệu cũng như kết cấu cáp. Khi chịu tác động của lực xoắn, các thành phần bên trong cáp sẽ biến dạng theo mức độ nhất định để phân tán và hấp thụ một phần năng lượng do lực xoắn tạo ra. Khi tác động xoắn giảm hoặc chấm dứt, vật liệu có xu hướng trở về trạng thái ban đầu, qua đó hạn chế ứng suất tích tụ và giảm ảnh hưởng của lực xoắn lên lõi dẫn điện, lớp cách điện và các bộ phận khác của cáp.

Quá trình biến dạng và phục hồi này có thể diễn ra lặp đi lặp lại trong suốt quá trình vận hành. Nhờ khả năng chịu xoắn được tích hợp ngay từ cấu trúc, cáp có thể đáp ứng các chuyển động xoay liên tục mà vẫn duy trì độ ổn định về cơ học và khả năng truyền điện. Đây là yếu tố đặc biệt quan trọng đối với các hệ thống thường xuyên phát sinh chuyển động đa chiều.

Trong thực tế cơ học, các kết cấu chống xoắn thường được ứng dụng trong những hệ thống truyền động, nơi lực xoắn và rung động xuất hiện thường xuyên. Chẳng hạn, trong hệ thống truyền động của ô tô, bộ phận có khả năng hấp thụ và kiểm soát lực xoắn có thể được bố trí giữa động cơ và hộp số nhằm giảm rung động, hạn chế xung lực truyền qua hệ thống khi xe tăng tốc hoặc phanh gấp. Nguyên lý này tương đồng với mục tiêu của cáp chống xoắn là kiểm soát tác động cơ học, bảo vệ các thành phần bên trong và duy trì độ bền khi làm việc với chuyển động xoay lặp lại.

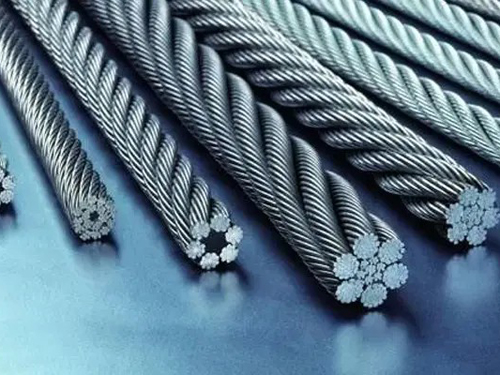

Các loại cáp chống xoắn phổ biến

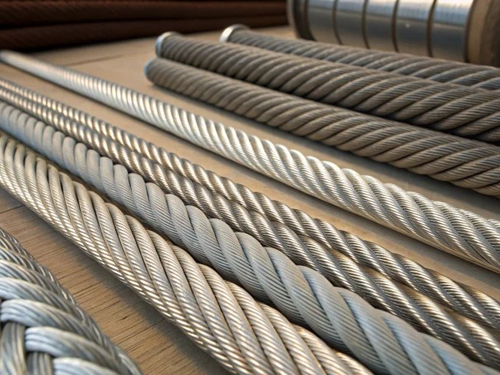

Cáp chống xoắn được phân thành nhiều loại dựa trên cấu trúc, vật liệu bảo vệ và loại lõi. Mỗi dòng có đặc điểm riêng, phù hợp với từng điều kiện làm việc và yêu cầu tải khác nhau.

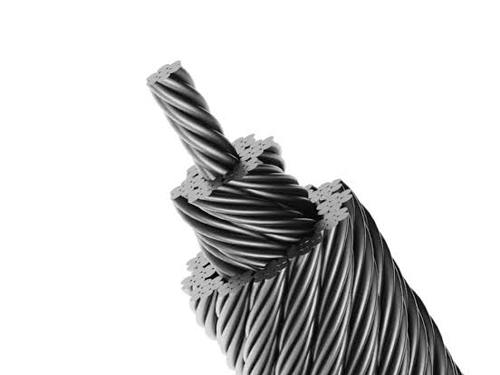

• Cáp chống xoắn nhiều lớp: Được cấu tạo từ nhiều lớp tao bố trí theo kết cấu cân bằng, giúp hạn chế xu hướng quay của tải trong quá trình vận hành. Loại cáp này thường được sử dụng cho cần cẩu, tời nâng và các thiết bị làm việc ở độ cao lớn. Tuy có khả năng kiểm soát quay tải tốt, cáp yêu cầu tang cuốn, puly và bán kính uốn phù hợp để đảm bảo hiệu quả sử dụng.
• Cáp chống xoắn mạ kẽm: Có bề mặt sợi thép được phủ lớp kẽm nhằm tăng khả năng bảo vệ trước tác động của môi trường. Loại cáp này phù hợp với khu vực ngoài trời, môi trường ẩm hoặc nơi có nguy cơ ăn mòn. Tuy nhiên, mạ kẽm không đồng nghĩa với chống gỉ tuyệt đối. Khi lớp bảo vệ bị trầy xước hoặc cáp tiếp xúc lâu với nước muối, hóa chất và độ ẩm cao, hiện tượng ăn mòn khiến vỏ cáp bị biến dạng vẫn có thể xảy ra.
• Cáp chống xoắn bọc nhựa: Được phủ thêm một lớp nhựa bên ngoài nhằm hạn chế tiếp xúc trực tiếp với môi trường, giảm ma sát và bảo vệ bề mặt cáp trong quá trình vận hành. Loại cáp này phù hợp với một số ứng dụng có yêu cầu bảo vệ bề mặt vật liệu. Khi kiểm tra, cần chú ý cả phần lõi bên trong vì lớp nhựa có thể che khuất các dấu hiệu đứt sợi, biến dạng hoặc gỉ sét.

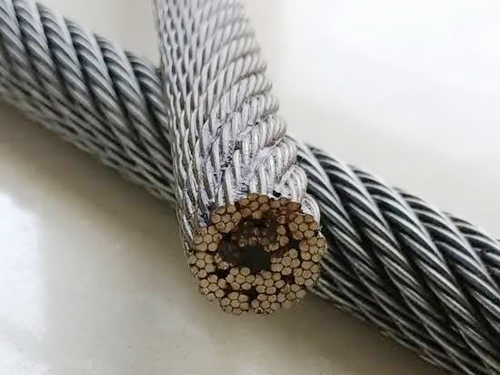

• Cáp chống xoắn lõi thép: Sử dụng lõi thép bên trong, có khả năng chịu nhiệt và chịu nén tốt hơn một số loại cáp sử dụng lõi sợi. Sản phẩm phù hợp với thiết bị chịu lực lớn và cường độ làm việc cao. Tuy nhiên, lõi thép khiến cáp cứng hơn, do đó cần kiểm tra sự tương thích với puly, tang cuốn và bán kính uốn trước khi lắp đặt.

Ưu điểm của cáp chống xoắn

Sau khi tìm hiểu cáp chống xoắn là gì, có thể thấy loại cáp này được thiết kế nhằm hạn chế chuyển động xoay và kiểm soát độ ổn định của tải trong quá trình nâng hạ. Nhờ đặc điểm này, cáp mang lại nhiều lợi ích thiết thực cho các hệ thống nâng, đặc biệt tại những vị trí yêu cầu kiểm soát tải chính xác và an toàn.

Hạn chế hiện tượng quay tải

Đây là một trong những ưu điểm nổi bật của cáp. Khi nâng, cáp giúp giảm xu hướng quay của tải, đặc biệt trong trường hợp tải được treo bằng một nhánh cáp dài.

Khi tải ít bị xoay, người vận hành có thể kiểm soát vị trí dễ dàng hơn, đồng thời giảm nguy cơ tải va chạm với kết cấu, thiết bị hoặc vật cản xung quanh.

Tăng độ ổn định khi nâng hạ

Cáp giúp quá trình nâng và hạ tải diễn ra ổn định hơn, hạn chế các chuyển động xoay không mong muốn trong quá trình vận hành. Đặc điểm này đặc biệt hữu ích khi thi công trên cao, lắp đặt thiết bị hoặc nâng các vật có kích thước dài và khó kiểm soát.

Giảm nguy cơ cáp bị vặn

Xoắn quá mức có thể làm thay đổi cấu trúc tao cáp, dẫn đến hiện tượng lồng chim, bung tao hoặc biến dạng cục bộ. Kết cấu chống xoắn giúp hạn chế những rủi ro này khi cáp được lựa chọn đúng tải trọng và sử dụng theo yêu cầu kỹ thuật.

Hỗ trợ nâng cao hiệu quả vận hành

Khi tải được kiểm soát ổn định, thiết bị nâng có thể hoạt động chính xác và thuận lợi hơn. Người vận hành giảm thời gian điều chỉnh vị trí tải, thao tác hiệu quả hơn, đồng thời hạn chế nguy cơ phải dừng thiết bị do các sự cố liên quan đến xoắn hoặc mất ổn định của tải.

Ứng dụng của cáp chống xoắn trong thực tế

Cáp chống xoắn được sử dụng trong nhiều lĩnh vực có yêu cầu kiểm soát tải, hạn chế quay và duy trì độ ổn định khi nâng hạ.

• Thiết bị nâng hạ: Thường được sử dụng cho cần cẩu tháp, cần cẩu tự hành, tời điện, tời thủy lực và các thiết bị nâng chuyên dụng. Cáp đặc biệt hữu ích khi nâng tải lên cao hoặc di chuyển tải theo phương thẳng đứng trong thời gian dài.
• Công trình xây dựng: Có thể dùng để nâng vật liệu, thiết bị, cấu kiện thép và các bộ phận máy móc tại công trường. Do thường xuyên tiếp xúc với bụi, nước, va đập và tải trọng thay đổi, cần kiểm tra tình trạng cáp trước mỗi ca làm việc.
• Cảng biển và logistics: Được ứng dụng trong nâng container và hàng hóa có khối lượng lớn. Khi tải quay đột ngột, nguy cơ va chạm với phương tiện, container hoặc kết cấu cầu cảng có thể tăng. Cáp giúp cải thiện khả năng kiểm soát tải nhưng không thay thế quy trình vận hành an toàn và hệ thống điều khiển phù hợp.
• Khai thác và công nghiệp nặng: Được sử dụng trong một số hoạt động khai thác khoáng sản, lắp đặt ngoài khơi và công nghiệp nặng. Với các môi trường này, cần đánh giá đồng thời khả năng chịu tải, chống mài mòn và chống ăn mòn để lựa chọn cáp phù hợp.

Tiêu chuẩn kỹ thuật cần quan tâm của cáp chống xoắn là gì?

Tiêu chuẩn kỹ thuật cần quan tâm của cáp chống xoắn là gì? Khi lựa chọn cáp chống xoắn, không nên chỉ căn cứ vào đường kính hoặc giá bán. Việc đánh giá cần dựa trên các thông số kỹ thuật và điều kiện làm việc thực tế để đảm bảo cáp phù hợp với thiết bị.

• Đường kính danh nghĩa: Xác định kích thước cơ bản của cáp và khả năng tương thích với tang cuốn, puly cùng các bộ phận dẫn hướng của thiết bị.

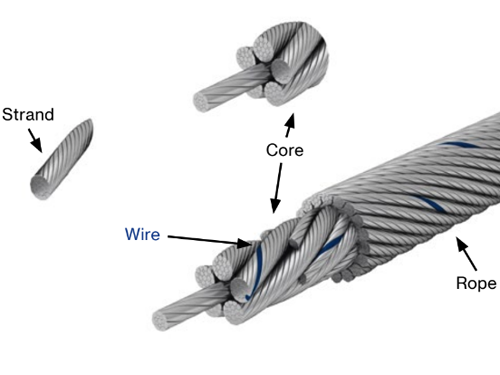

• Cấu trúc tao cáp: Kiểm tra số lượng tao, cách bố trí và kết cấu bện để đánh giá độ ổn định, độ mềm dẻo và khả năng chịu xoắn trong quá trình vận hành.
• Loại lõi: Lựa chọn lõi thép hoặc lõi phù hợp với yêu cầu tải trọng, độ cứng, khả năng chịu nhiệt và điều kiện làm việc của thiết bị.
• Độ bền kéo của sợi thép: Thông số này phản ánh khả năng chịu lực của vật liệu, cần được đối chiếu với yêu cầu thiết kế và tải trọng thực tế.
• Tải trọng phá hủy tối thiểu: Cho biết mức tải mà cáp có thể đạt đến trước khi xảy ra phá hủy, nhưng không được sử dụng trực tiếp làm tải trọng vận hành.
• Tải trọng làm việc an toàn: Phải được xác định theo hướng dẫn của nhà sản xuất, thiết kế thiết bị và quy định an toàn hiện hành, không tự suy ra chỉ từ tải trọng phá hủy.
• Chiều dài cuộn hoặc chiều dài đặt hàng: Cần xác định chính xác theo hành trình nâng hạ và kích thước hệ thống để tránh thiếu hoặc dư cáp trong quá trình lắp đặt.
• Khả năng chống ăn mòn: Với môi trường ngoài trời, ẩm ướt hoặc có hóa chất, nên ưu tiên loại cáp có khả năng chống ăn mòn phù hợp nhằm duy trì tuổi thọ dây cáp điện.
• Điều kiện nhiệt độ và môi trường: Xem xét nhiệt độ vận hành, độ ẩm, bụi, hóa chất và các tác động cơ học để lựa chọn cấu trúc và vật liệu cáp phù hợp.
• Hướng bện và hướng cuốn trên tang: Hai yếu tố này cần tương thích với thiết bị để hạn chế hiện tượng xoắn ngược, biến dạng và ảnh hưởng đến độ ổn định của cáp khi vận hành.

Lưu ý khi lựa chọn và sử dụng cáp chống xoắn

Trong quá trình sử dụng cáp chống xoắn, một số lỗi tưởng như đơn giản có thể làm giảm tuổi thọ cáp, ảnh hưởng đến thiết bị và tăng nguy cơ mất an toàn. Những sai lầm cần đặc biệt lưu ý gồm:

• Chọn cáp theo giá thấp: Giá bán không nên là tiêu chí duy nhất. Cần đánh giá đồng thời chất lượng, thông số kỹ thuật, nguồn gốc sản phẩm và chính sách hỗ trợ để đảm bảo cáp phù hợp với thiết bị.
• Dùng sai phụ kiện: Kẹp cáp, socket, móc, puly và tang cuốn phải tương thích với kích thước, cấu tạo và loại cáp. Phụ kiện không phù hợp có thể tạo điểm tập trung lực, gây biến dạng và làm cáp xuống cấp sớm.
• Không kiểm tra chiều cuốn: Lắp đặt sai hướng có thể làm cáp phát sinh xoắn trong quá trình vận hành. Đây là lỗi thường gặp khi thay cáp mới nhưng bỏ qua việc kiểm tra hướng bện và chiều quay của tang.
• Bỏ qua kiểm tra định kỳ: Một số hư hỏng bên trong có thể không biểu hiện rõ trên bề mặt cáp. Kiểm tra định kỳ giúp phát hiện sớm tình trạng bất thường, chủ động xử lý và hạn chế nguy cơ dừng thiết bị đột xuất.
• Tiếp tục sử dụng cáp đã biến dạng: Cáp xuất hiện hiện tượng lồng chim, gập hoặc thắt nút không nên được nắn chỉnh để tiếp tục sử dụng. Cách xử lý này có thể che giấu tổn thương bên trong và làm tăng rủi ro khi thực hiện lần nâng tiếp theo.

FAQs – Câu hỏi liên quan đến cáp chống xoắn là gì?

• Cáp chống xoắn có hoàn toàn không bị xoắn không? Không. Cáp chống xoắn chỉ có khả năng hạn chế mô-men xoắn và giảm xu hướng quay trong điều kiện phù hợp. Nếu dùng quá tải, lắp sai hoặc chịu lực bất thường, cáp vẫn có thể bị xoắn và biến dạng.
• Bao lâu nên thay cáp chống xoắn? Không có thời gian thay cố định cho mọi trường hợp. Tuổi thọ phụ thuộc vào tải trọng, tần suất làm việc, môi trường, bán kính uốn, chất lượng bảo dưỡng và tình trạng thực tế của cáp.
• Cáp chống xoắn mạ kẽm có dùng được ở gần biển không? Có thể sử dụng nếu sản phẩm có thông số phù hợp và được bảo dưỡng đúng cách. Tuy nhiên, môi trường biển có nước muối và độ ẩm cao nên cần kiểm tra ăn mòn thường xuyên. Trong điều kiện khắc nghiệt, có thể cân nhắc vật liệu hoặc lớp phủ chuyên dụng theo yêu cầu kỹ thuật.
• Tuổi thọ trung bình của một cuộn cáp chống xoắn là bao lâu? Không có con số chính xác về mặt thời gian, tuổi thọ của cáp phụ thuộc vào tần suất sử dụng, tải trọng nâng, môi trường làm việc và chế độ bảo dưỡng. Có những cuộn cáp dùng được 2-3 năm, nhưng cũng có cuộn phải thay chỉ sau 6 tháng.

Hiểu rõ cáp chống xoắn là gì sẽ giúp doanh nghiệp lựa chọn đúng sản phẩm cho các hệ thống cẩu trục, tời nâng, máy khoan cọc nhồi, thang nâng và những ứng dụng yêu cầu kiểm soát tải ổn định. Khi lựa chọn, cần xem xét đồng thời tải trọng, đường kính, kết cấu, lõi cáp, vật liệu, puly, tang cuốn và yêu cầu kỹ thuật của nhà sản xuất. Bên cạnh đó, lắp đặt đúng, kiểm tra định kỳ và thay thế kịp thời khi cáp xuất hiện dấu hiệu nguy hiểm là những yếu tố quan trọng để đảm bảo hiệu quả và an toàn vận hành. Nếu cần tư vấn lựa chọn cáp phù hợp với thiết bị và điều kiện sử dụng thực tế, khách hàng có thể liên hệ lscable.vn để được hỗ trợ thông tin sản phẩm và giải pháp kỹ thuật phù hợp.
