Cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì?

Trong các hệ thống tự động hóa, điện công nghiệp và tòa nhà thông minh, tín hiệu điều khiển phải truyền qua nhiều thiết bị, khoảng cách khác nhau và cả những môi trường có mức nhiễu điện từ cao. Chỉ một sai lệch nhỏ trong quá trình truyền dẫn cũng có thể khiến cảm biến hoạt động thiếu chính xác, PLC tiếp nhận lệnh chậm hoặc thiết bị vận hành không ổn định. Do đó, lựa chọn loại cáp phù hợp đóng vai trò quan trọng trong việc duy trì độ chính xác và tính liên tục của toàn hệ thống. Cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì? Hãy cùng lscable.vn đi tìm câu trả lời thông qua bài viết dưới đây nhé!

Cáp điều khiển lõi đồng là loại cáp gồm nhiều dây dẫn bằng đồng, được thiết kế để truyền tín hiệu điều khiển, tín hiệu đo lường hoặc tín hiệu liên động giữa các thiết bị. Khác với cáp điện lực chủ yếu truyền công suất lớn, cáp điều khiển thường làm việc với dòng điện và điện áp thấp hơn. Một sợi cáp có thể gồm vài lõi hoặc hàng chục lõi, tùy theo số lượng tín hiệu cần kết nối. Mỗi lõi thường được bọc cách điện bằng PVC, XLPE hoặc vật liệu chuyên dụng. Bên ngoài có thể bổ sung lớp bọc tổng thể, lớp giáp hoặc màn chắn bằng băng nhôm, lưới đồng hay đồng mạ thiếc.

Các loại cáp điều khiển lõi đồng phổ biến

Tùy vào môi trường lắp đặt, mức độ nhiễu và yêu cầu truyền dẫn, cáp điều khiển lõi đồng được thiết kế với nhiều cấu tạo khác nhau. Cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì? Không chỉ nằm ở khả năng dẫn điện và truyền tín hiệu ổn định, từng loại cáp còn được tối ưu cho những điều kiện làm việc riêng như môi trường ít nhiễu, khu vực công nghiệp, hệ thống nhiều mạch tín hiệu hoặc công trình có yêu cầu cao về an toàn cháy. Việc hiểu rõ đặc điểm từng loại sẽ giúp lựa chọn sản phẩm phù hợp, đảm bảo hiệu quả vận hành và tối ưu chi phí đầu tư.

Cáp điều khiển không chống nhiễu

Cáp không chống nhiễu phù hợp với những khu vực có mức nhiễu điện từ thấp, chẳng hạn các mạch điều khiển đơn giản, đường truyền bên trong tủ điện hoặc tuyến cáp được bố trí tách biệt với nguồn điện công suất lớn.

Nhờ cấu tạo đơn giản, loại cáp này dễ thi công, thuận tiện đấu nối và thường có chi phí thấp hơn cáp chống nhiễu. Tuy nhiên, không nên sử dụng tùy tiện tại những khu vực có biến tần, động cơ công suất lớn hoặc thiết bị đóng cắt liên tục, bởi nhiễu điện từ có thể ảnh hưởng đến chất lượng tín hiệu.

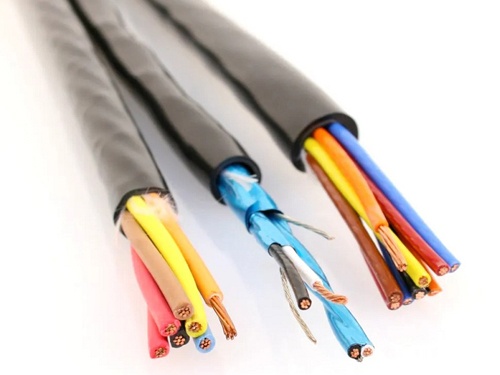

Cáp điều khiển có lớp chống nhiễu

Cáp chống nhiễu thích hợp cho hệ thống đo lường, tín hiệu analog, cảm biến và các tuyến truyền dẫn được triển khai trong môi trường công nghiệp. Lớp chống nhiễu giúp hạn chế tác động từ các nguồn điện từ bên ngoài, qua đó duy trì tín hiệu ổn định và giảm nguy cơ sai lệch trong quá trình truyền.

Tùy thiết kế, cáp có thể sử dụng lớp chống nhiễu chung cho toàn bộ lõi hoặc chống nhiễu riêng cho từng cặp. Kiểu chống nhiễu riêng phù hợp với những hệ thống có nhiều nhóm tín hiệu cùng hoạt động và có khả năng gây ảnh hưởng lẫn nhau.

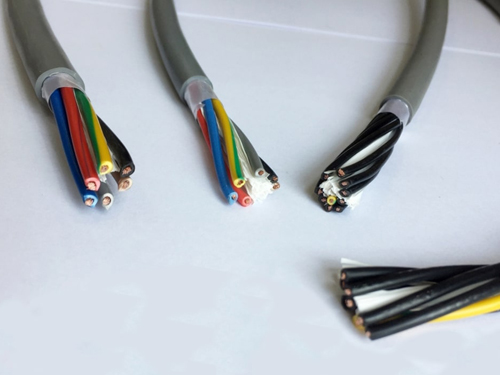

Cáp điều khiển nhiều lõi

Cáp nhiều lõi cho phép tích hợp nhiều mạch tín hiệu trên cùng một tuyến, giúp giảm số lượng đường dây riêng lẻ và thuận tiện hơn trong quá trình thi công. Số lượng lõi có thể thay đổi từ vài lõi đến hàng chục lõi tùy theo thiết kế và nhu cầu sử dụng.

Khi lựa chọn, cần xác định chính xác số lượng mạch, nhu cầu dự phòng và điều kiện kéo cáp thực tế. Với hệ thống có khả năng mở rộng, nên bố trí thêm lõi dự phòng thay vì chỉ chọn số lượng vừa đủ, tránh phải thay đổi hoặc bổ sung tuyến cáp khi phát sinh nhu cầu mới.

Cáp điều khiển chống cháy, chịu nhiệt

Đối với những công trình có yêu cầu cao về an toàn cháy nổ, cáp chống cháy hoặc cáp ít khói, không halogen có thể được ưu tiên sử dụng. Các loại cáp chống cháy chống nhiễu này được thiết kế để duy trì khả năng làm việc trong điều kiện nhiệt độ cao trong một khoảng thời gian nhất định hoặc hạn chế lượng khói và khí độc phát sinh khi xảy ra cháy.

Việc lựa chọn cần căn cứ vào hồ sơ thiết kế, yêu cầu kỹ thuật của công trình, quy chuẩn phòng cháy chữa cháy và mục đích sử dụng thực tế. Không nên chỉ dựa vào tên gọi thương mại mà cần kiểm tra tiêu chuẩn thử nghiệm, thông số kỹ thuật và chứng nhận đi kèm để đảm bảo cáp đáp ứng đúng yêu cầu.

Cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì?

Truyền tín hiệu ổn định, hỗ trợ chống nhiễu

Cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì? Khi được trang bị thêm lớp chống nhiễu phù hợp, cáp lõi đồng có thể hạn chế tác động của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Thiết kế các lõi xoắn theo cặp giúp cân bằng điện áp cảm ứng và giảm ảnh hưởng của nhiễu từ trường lên đường truyền. Nhờ đó, tín hiệu được truyền chính xác và ít bị sai lệch hơn. Trong môi trường nhà máy có nhiều động cơ, thiết bị công suất và biến tần, đặc tính này góp phần duy trì hệ thống vận hành ổn định, giảm nhu cầu xử lý sự cố thường xuyên.

Độ bền cơ học tốt, tuổi thọ sử dụng lâu dài

Lõi đồng có độ bền kéo và khả năng chống mỏi tốt, giúp cáp chịu được quá trình uốn cong hoặc rung động trong điều kiện lắp đặt thực tế mà ít xảy ra gãy đứt. Bề mặt đồng cũng hình thành lớp oxit bảo vệ tự nhiên, góp phần hạn chế quá trình ăn mòn. Nếu được lựa chọn, lắp đặt và bảo quản đúng kỹ thuật, cáp lõi đồng có thể sử dụng trong nhiều năm, qua đó giảm tần suất thay thế cũng như chi phí bảo trì.

Linh hoạt, thuận tiện cho thi công và đấu nối

Cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì? Lõi đồng dạng xoắn có độ mềm dẻo tốt, thuận tiện khi kéo luồn qua ống, máng cáp hoặc những khu vực có không gian hạn chế. Khả năng hàn và bắt vít ổn định cũng giúp quá trình đấu nối diễn ra nhanh chóng, đồng thời duy trì điện trở tiếp xúc thấp tại các điểm kết nối. Đây là ưu điểm đáng kể đối với những dự án có hệ thống cáp lớn, giúp đội ngũ kỹ thuật tiết kiệm thời gian và công sức thi công.

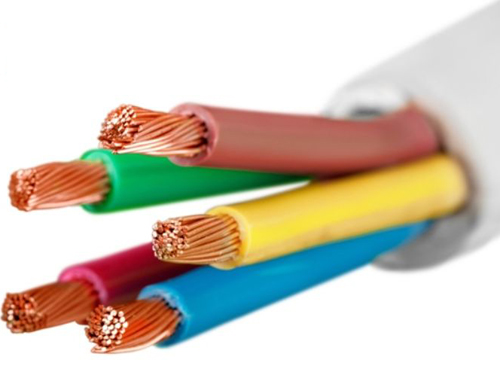

Khả năng dẫn điện cao, hạn chế suy hao tín hiệu

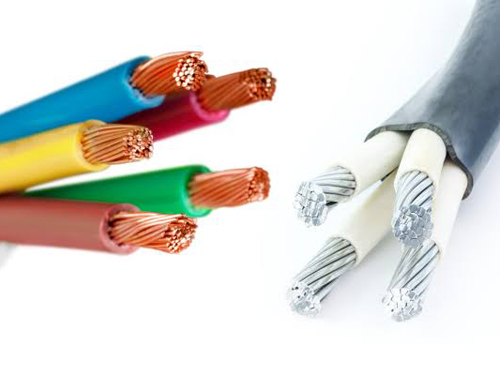

Đồng có độ dẫn điện cao hơn nhôm khoảng 60%, nhờ đó tạo ra điện trở thấp khi truyền tín hiệu. Đặc tính này giúp hạn chế sụt áp và suy hao, đặc biệt trên các tuyến cáp có chiều dài lớn. Tín hiệu vẫn duy trì biên độ phù hợp để thiết bị đầu cuối tiếp nhận chính xác, rất hữu ích đối với tín hiệu analog và tín hiệu số có mức tín hiệu thấp. So với một số vật liệu thay thế, cáp tín hiệu lõi đồng đặc và mềm có khả năng duy trì hiệu suất truyền dẫn ổn định, góp phần hạn chế tình trạng tín hiệu chập chờn hoặc mất dữ liệu.

An toàn trong vận hành, tối ưu chi phí về lâu dài

Trong quá trình truyền tín hiệu, cáp lõi đồng có mức phát nhiệt thấp nhờ điện trở dẫn điện thấp, từ đó góp phần hạn chế nguy cơ quá nhiệt khi vận hành. Khả năng chịu tải cũng tốt hơn so với một số loại lõi khác trong điều kiện phù hợp. Dù chi phí đầu tư ban đầu thường cao hơn cáp lõi nhôm, độ ổn định, độ bền và tuổi thọ sử dụng lâu dài có thể giúp giảm tổng chi phí sở hữu. Đặc biệt với các hệ thống điều khiển quan trọng, việc hạn chế sự cố và thời gian dừng vận hành mang lại hiệu quả kinh tế đáng kể.

Cáp điều khiển lõi đồng được ứng dụng ở đâu?

Cáp điều khiển lõi đồng được ứng dụng ở đâu? Cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì? Là thắc mắc được nhiều bạn đọc quan tâm. Với khả năng dẫn điện tốt, điện trở thấp và đáp ứng linh hoạt nhiều cấu hình giúp loại cáp điều khiển lõi đồng phù hợp với các hệ thống điều khiển, giám sát và tự động hóa. Cụ thể:

Hệ thống PLC, DCS và SCADA

Trong các hệ thống PLC, DCS và SCADA, cáp điều khiển đảm nhiệm việc kết nối tín hiệu giữa bộ điều khiển, cảm biến, cơ cấu chấp hành và thiết bị hiển thị. Cáp lõi đồng thường được sử dụng cho các mạch I/O, tín hiệu liên động cũng như tín hiệu phản hồi trạng thái thiết bị.

Tại nhà máy, đường truyền tín hiệu có thể kéo dài qua nhiều khu vực và đi gần nguồn điện công suất lớn. Với những tín hiệu nhạy, cáp có cặp xoắn hoặc được trang bị lớp chống nhiễu riêng thường được ưu tiên nhằm hạn chế tác động của nhiễu điện từ.

Tủ điện và dây chuyền sản xuất

Trong tủ điện, cáp điều khiển được sử dụng để kết nối relay, contactor, nút nhấn, đèn báo, công tắc hành trình và các bộ điều khiển. Việc sử dụng cáp nhiều lõi giúp tập trung nhiều mạch tín hiệu trên cùng tuyến, giảm dây dẫn rời và tạo điều kiện thuận lợi cho quá trình đấu nối, kiểm tra, bảo trì.

Đối với dây chuyền sản xuất, cáp cần đáp ứng đồng thời nhiều yêu cầu như khả năng dẫn điện ổn định, độ mềm phù hợp, chống dầu, chống mài mòn và chịu được rung động trong quá trình thiết bị vận hành liên tục.

Hệ thống báo cháy và an ninh

Cáp lõi đồng có thể được sử dụng trong các mạch báo cháy, báo trộm, kiểm soát ra vào và giám sát trạng thái thiết bị. Đây là những hệ thống đòi hỏi tín hiệu truyền dẫn ổn định để thiết bị có thể nhận biết và phản hồi nhanh khi xuất hiện sự cố hoặc trạng thái bất thường.

Tuy nhiên, việc lựa chọn cáp phải căn cứ vào hồ sơ thiết kế, quy chuẩn và yêu cầu kỹ thuật của hệ thống cũng như thiết bị sử dụng. Không nên tự ý thay thế cáp chuyên dụng bằng cáp điều khiển thông thường nếu loại cáp đó không đáp ứng yêu cầu thiết kế.

HVAC và tòa nhà thông minh

Các hệ thống HVAC, thông gió, bơm và quản lý tòa nhà sử dụng nhiều mạch tín hiệu để điều khiển, giám sát và tự động hóa. Cáp lõi đồng có thể kết nối cảm biến nhiệt độ, công tắc áp suất, van điều khiển, quạt và bộ điều khiển trung tâm.

Trong công trình, cáp thường được lắp đặt trong trần, hộp kỹ thuật hoặc máng cáp chung với nhiều tuyến khác. Vì vậy, cần bố trí và phân tách tuyến tín hiệu với tuyến động lực theo đúng thiết kế nhằm giảm nguy cơ nhiễu và đảm bảo hệ thống hoạt động ổn định.

Xu hướng phát triển của công nghệ cáp điều khiển lõi đồng trong tương lai

Sự phát triển mạnh mẽ của tự động hóa, nhà máy thông minh và các hệ thống điều khiển hiện đại đang đặt ra yêu cầu ngày càng cao đối với cáp truyền tín hiệu. Không chỉ cần dẫn điện tốt và duy trì tín hiệu ổn định, cáp còn phải có độ bền cao, khả năng chống nhiễu tốt và đáp ứng các yêu cầu ngày càng nghiêm ngặt về môi trường. Đây cũng là lý do cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì? trở thành vấn đề được quan tâm khi công nghệ cáp tiếp tục được cải tiến theo hướng hiệu suất cao, bền bỉ và thân thiện hơn với môi trường.

• Vật liệu đồng ngày càng được cải tiến: Các hợp kim đồng tiên tiến cùng quy trình tinh luyện hiện đại, điển hình như đồng không oxy (OFC), đang được nghiên cứu và ứng dụng nhằm nâng cao độ tinh khiết của lõi dẫn, cải thiện khả năng dẫn điện và hạn chế tác động của quá trình oxy hóa.
• Công nghệ chống nhiễu ngày càng hiệu quả: Các lớp chống nhiễu mới được phát triển với khả năng bảo vệ tín hiệu tốt hơn trước tác động của nhiễu điện từ. Xu hướng này hướng đến những cấu trúc chống nhiễu tối ưu, phù hợp với từng môi trường và mức độ nhiễu khác nhau, đặc biệt trong các hệ thống tự động hóa có mật độ thiết bị cao.
• Ưu tiên tính bền vững và khả năng tái chế: Bên cạnh hiệu suất truyền dẫn, ngành sản xuất cáp cũng chú trọng giảm tác động đến môi trường. Các vật liệu vỏ bọc cáp điện PVC và LSZH được sử dụng ngày càng phổ biến cho lớp cách điện và vỏ cáp, trong khi quy trình thu hồi, tái chế đồng tiếp tục được cải tiến để tiết kiệm tài nguyên và giảm lượng chất thải phát sinh.

FAQs – Câu hỏi liên quan đến cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì?

• Cáp điều khiển lõi đồng có khác gì so với cáp tín hiệu thông thường? Cáp điều khiển lõi đồng thường có nhiều lõi và tập trung vào tín hiệu điều khiển công nghiệp, trong khi cáp tín hiệu có thể chuyên biệt hơn cho dữ liệu hoặc âm thanh. Cả hai đều ưu tiên lõi đồng để giảm suy hao.
• Làm thế nào để phân biệt cáp điều khiển lõi đồng nguyên chất và cáp pha tạp chất? Cáp đồng nguyên chất có màu đỏ cam đặc trưng, sáng bóng, dẻo dai và không dễ gãy khi uốn cong. Đồng pha tạp (như đồng pha sắt hoặc nhôm mạ đồng) thường có màu sẫm hơn, cứng hơn, giòn và dễ đứt gãy. Ngoài ra, có thể kiểm tra qua giấy chứng nhận CO/CQ và đo điện trở suất thực tế của lõi.
• Cáp điều khiển lõi đồng có dùng cho hệ thống báo cháy được không? Chỉ được sử dụng khi loại cáp đáp ứng yêu cầu của thiết kế, quy chuẩn và tiêu chuẩn phòng cháy chữa cháy áp dụng cho công trình. Không nên dùng cáp điều khiển thông thường để thay thế cáp báo cháy chuyên dụng nếu chưa được đánh giá kỹ thuật.
• Tuổi thọ trung bình của cáp điều khiển lõi đồng là bao lâu? Nếu được lắp đặt và bảo quản đúng cách, cáp có thể sử dụng ổn định trong nhiều năm, thường từ 10 đến 20 năm hoặc lâu hơn tùy điều kiện môi trường.

Trên đây là những thông tin tổng hợp của lscable.vn giúp bạn giải đáp vấn đề cáp điều khiển lõi đồng trong truyền tín hiệu có ưu điểm gì? Có thể thấy loại cáp này giữ vai trò quan trọng trong việc duy trì khả năng truyền tín hiệu chính xác, ổn định và tin cậy cho các hệ thống điều khiển công nghiệp. Nhờ ưu thế về khả năng dẫn điện, chống nhiễu, độ bền cơ học và tuổi thọ cao, lõi đồng vẫn là lựa chọn phù hợp cho nhiều ứng dụng tự động hóa và điều khiển hiện nay. Doanh nghiệp cần căn cứ vào yêu cầu hệ thống, môi trường lắp đặt và tiêu chuẩn kỹ thuật để lựa chọn đúng loại cáp, đồng thời đảm bảo quy trình thi công chính xác. Đây là nền tảng giúp hệ thống vận hành ổn định, nâng cao hiệu suất sản xuất và hạn chế các sự cố kỹ thuật phát sinh trong quá trình sử dụng.
