Hiểu được cách đo đường kính dây điện là bước nền tảng nhưng đóng vai trò then chốt trong lĩnh vực điện lực và xây dựng. Việc xác định chính xác đường kính dây không chỉ giúp hệ thống điện vận hành ổn định, đạt hiệu suất tối ưu mà còn đảm bảo an toàn trong suốt quá trình sử dụng. Đường kính dây điện phản ánh trực tiếp khả năng dẫn điện, mức chịu tải và độ bền của dây dưới các điều kiện làm việc thực tế. Chỉ một sai lệch nhỏ trong quá trình đo cũng có thể gây ra nhiều rủi ro nghiêm trọng như quá tải, chập cháy hoặc làm hư hỏng các thiết bị điện liên quan.

Trong quá trình thi công và vận hành thực tế, không ít kỹ sư và thợ điện vẫn xem nhẹ việc đo chính xác đường kính dây điện, từ đó phát sinh những sự cố hoàn toàn có thể tránh được. Việc trang bị và áp dụng đúng cách đo đường kính dây điện không chỉ góp phần nâng cao mức độ an toàn khi sử dụng mà còn giúp tối ưu chi phí đầu tư, đồng thời cải thiện hiệu suất hoạt động của toàn bộ hệ thống điện.

Các thông số kỹ thuật cần hiểu trước khi đo đường kính dây điện

Đường kính danh nghĩa và đường kính thực tế

Đường kính danh nghĩa là thông số lý thuyết do nhà sản xuất công bố, thường được thể hiện trên bao bì hoặc trong catalogue sản phẩm. Trong khi đó, đường kính thực tế là giá trị được đo trực tiếp từ mẫu dây điện. Sai lệch giữa hai thông số này phải nằm trong giới hạn cho phép, cụ thể không vượt quá ±1% đối với dây đồng nguyên chất và ±2% đối với dây hợp kim.

Tiết diện dây dẫn (mm²)

Tiết diện dây dẫn (S) được xác định theo công thức: S = π × (d/2)², trong đó d là đường kính dây. Đây là thông số then chốt dùng để đánh giá khả năng chịu tải của dây điện. Theo tiêu chuẩn TCVN 198:2015, mỗi mức tiết diện đều được quy định rõ ràng tương ứng với dòng điện định mức cho phép.

Hệ thống đánh giá AWG và mm

Hệ thống đo AWG (American Wire Gauge) được áp dụng nhiều trong cách đo đường kính dây điện và sử dụng phổ biến tại Mỹ, trong khi Việt Nam và các quốc gia châu Âu chủ yếu áp dụng đơn vị milimet (mm). Khi làm việc với các tiêu chuẩn khác nhau, cần tham khảo bảng quy đổi AWG sang mm một cách chính xác. Chẳng hạn, AWG 18 tương đương khoảng 1,02 mm, còn AWG 14 tương đương khoảng 1,63 mm.

Công cụ đo đường kính dây điện phổ biến

Thước cặp (Calipers)

Thước cặp là dụng cụ được sử dụng rộng rãi nhờ tính linh hoạt và thao tác đơn giản. Thước cặp cơ khí thường có độ chia nhỏ nhất 0,02 mm, cho phép đo với độ chính xác đến 0,01 mm nếu thực hiện đúng kỹ thuật. Trong khi đó, thước cặp điện tử hiển thị kết quả trực tiếp trên màn hình LCD với sai số khoảng ±0,01 mm, rất thuận tiện cho việc đo nhanh và kiểm tra tại hiện trường.

Panme (Micrometer)

Panme đo ngoài có độ chính xác cao hơn thước cặp, có thể đạt tới 0,001 mm với sai số khoảng ±0,002 mm. Dụng cụ này gồm mặt đo, trục vít me và vòng chia phụ, thích hợp để đo các loại dây có đường kính nhỏ và mỏng. Ngoài ra, panme đo trong thường được dùng để kiểm tra đường kính ống bọc hoặc lớp cách điện của dây điện.

Hệ thống đo tự động

Các hệ thống đo tự động ứng dụng công nghệ laser trong dây chuyền sản xuất cho phép giám sát liên tục đường kính dây điện theo thời gian thực. Dữ liệu đo được tự động ghi nhận, lưu trữ và phân tích, đồng thời phát ra cảnh báo khi phát hiện sai lệch so với tiêu chuẩn cho phép. Nhờ hiển thị giá trị đo tức thời, người vận hành có thể kịp thời điều chỉnh các thông số, qua đó đảm bảo độ chính xác và tính ổn định của sản phẩm trong suốt quá trình sản xuất.

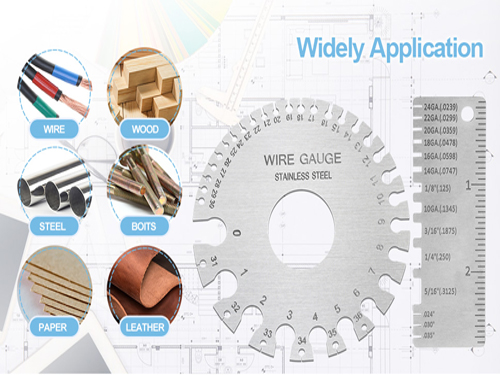

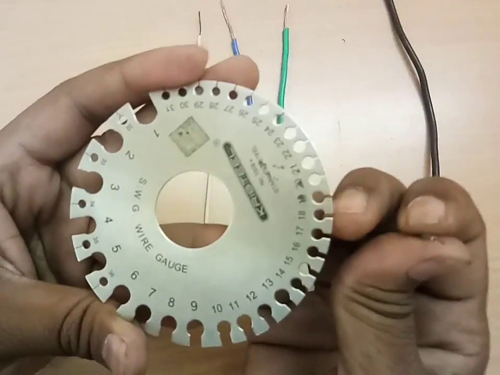

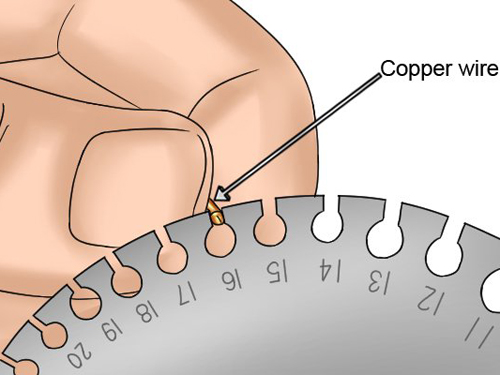

Thước đo chuyên dụng

Bên cạnh các dụng cụ đo thông thường, thước đo chuyên dụng cho dây và cáp điện cũng được sử dụng trong thực tế. Loại thước này thường có độ chia khoảng 0,2 mm, được thiết kế phù hợp với hình dạng dây dẫn, giúp giảm sai số và nâng cao độ chính xác trong quá trình kiểm tra và đánh giá chất lượng dây cáp điện trước khi sử dụng.

Cách đo đường kính dây điện 1 lõi (đơn cứng)

Đối với dây điện đơn cứng, chỉ gồm một sợi dẫn bằng đồng hoặc nhôm, quy trình đo đường kính tương đối đơn giản và dễ thực hiện.

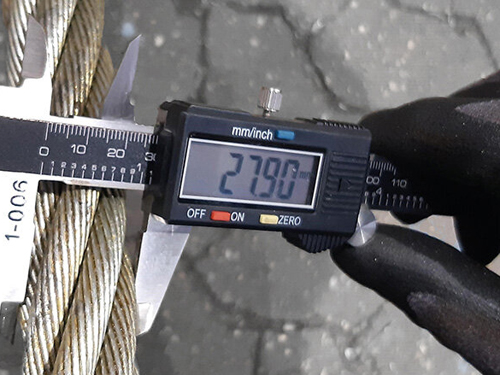

Sử dụng thước cặp

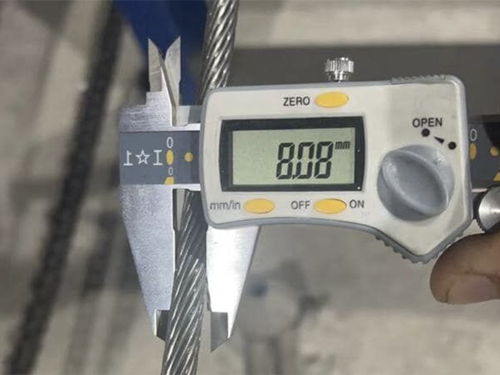

Mở hàm đo của thước, đặt lõi dây vào chính giữa hai mỏ đo, đảm bảo dây nằm vuông góc với thước. Tiến hành siết nhẹ hàm kẹp cho đến khi hai mỏ đo tiếp xúc đều với bề mặt dây, sau đó đọc kết quả hiển thị trên màn hình điện tử hoặc thông qua vạch chia trên thước cơ khí.

Sử dụng panme

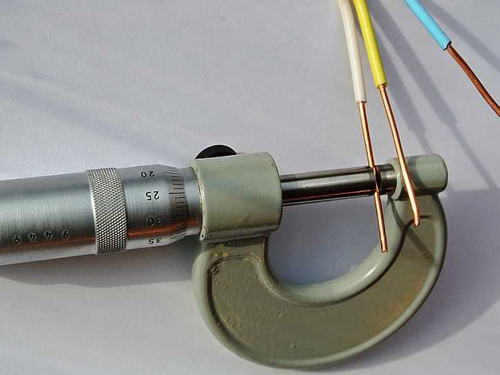

Đặt lõi dây vào giữa mặt đo và trục chính của panme. Vặn núm điều chỉnh cho đến khi cơ cấu ly hợp phát ra tiếng “tách” đặc trưng thì dừng lại, tránh siết quá lực. Tiếp theo, khóa panme để cố định vị trí đo và đọc giá trị trên thước chính kết hợp với thước phụ.

Mẹo đo chính xác

Để hạn chế sai số do lõi dây bị méo hoặc thao tác đo chưa đúng tâm, nên thực hiện đo tại tối thiểu ba vị trí khác nhau dọc theo chiều dài dây, sau đó lấy giá trị trung bình cộng. Đây là phương pháp được khuyến nghị nhằm đảm bảo kết quả đo có độ chính xác và độ tin cậy cao.

Cách đo đường kính dây điện nhiều lõi (dây mềm)

Dây điện mềm, thường được sử dụng trong hệ thống điện dân dụng, có cấu tạo từ nhiều sợi đồng nhỏ xoắn lại với nhau. Do đặc điểm này, việc đo đường kính yêu cầu thao tác cẩn thận và quy trình phức tạp hơn so với dây đơn cứng.

Chuẩn bị mẫu đo: Tiến hành cắt một đoạn dây ngắn, chiều dài khoảng 5–10 cm, sau khi đã loại bỏ lớp vỏ cách điện bên ngoài.
Tháo xoắn và chọn sợi đo: Tách rời các sợi đồng nhỏ trong lõi dây, sau đó chọn ra một sợi thẳng, đều và ít biến dạng nhất để thực hiện phép đo.
Đo đường kính một sợi (d₁): Sử dụng panme để đo đường kính của sợi đồng đã chọn, vì đây là dụng cụ cho độ chính xác cao đối với kích thước nhỏ. Nên đo lặp lại nhiều lần và lấy giá trị trung bình để hạn chế sai số.
Xác định tổng số sợi (n): Đếm đầy đủ số lượng sợi đồng nhỏ cấu thành lõi dây trong đoạn mẫu nhằm phục vụ cho các bước tính toán tiếp theo.

Chuyển đổi từ đường kính sang tiết diện (mm²)

Trong thực tế, tiết diện hay diện tích mặt cắt ngang mới là thông số quyết định trực tiếp đến khả năng mang tải của dây điện. Vì vậy, sau khi đo được đường kính, việc quy đổi sang tiết diện là bước tính toán bắt buộc và rất quan trọng.

Công thức tính tiết diện hình tròn

Áp dụng cho dây đơn cứng hoặc cho một sợi đơn lẻ trong dây nhiều lõi mềm:

S=π×R2

Trong đó:

S là tiết diện dây dẫn (mm²)
π (Pi) ≈ 3,14
R là bán kính dây, được xác định bằng một nửa đường kính (R = d/2)

Ví dụ: Nếu đo được đường kính của dây đơn cứng là 1,8 mm thì bán kính R = 0,9 mm. Khi đó, tiết diện được tính như sau: S = 3,14 × (0,9)² ≈ 2,54 mm².

Công thức tính tiết diện đối với dây nhiều lõi mềm

Với dây mềm, tiết diện tổng được xác định bằng cách nhân tiết diện của một sợi với tổng số sợi trong lõi dây:

Stổng=S1×n

Trong đó:

S₁ là tiết diện của một sợi đơn
n là tổng số sợi cấu thành lõi dây

Ví dụ: Giả sử một sợi đồng nhỏ có đường kính d₁ = 0,2 mm, bán kính tương ứng là 0,1 mm. Tiết diện của một sợi khi đó là: S₁ = 3,14 × (0,1)² ≈ 0,0314 mm².

Nếu lõi dây gồm 50 sợi, thì tiết diện tổng sẽ là:

S = 0,0314 × 50 ≈ 1,57 mm².

Sau khi xác định được tiết diện dây dẫn thông qua tính toán, bước tiếp theo là đối chiếu với bảng tra khả năng chịu tải (ampacity) để biết dây điện có thể làm việc an toàn ở mức dòng điện bao nhiêu ampe. Các bảng tra này thường được công bố trong tiêu chuẩn kỹ thuật của ngành điện hoặc trong tài liệu hướng dẫn của nhà sản xuất.

Trường hợp kết quả đo và tính toán có sự chênh lệch đáng kể so với thông số được in trên vỏ dây, thông thường vượt quá mức dung sai cho phép khoảng ±5%, cần thận trọng khi sử dụng. Những dây điện không đạt đúng tiết diện công bố có thể tiềm ẩn nguy cơ quá tải, giảm tuổi thọ hệ thống và không phù hợp cho các ứng dụng yêu cầu độ an toàn cao.

Những sai lầm thường gặp khi đo đường kính dây điện

Đo cả lớp cách điện và lõi dẫn cùng lúc

Đây là lỗi thường gặp nhất trong quá trình đo. Việc đưa nguyên sợi dây chưa bóc lớp cách điện vào thước kẹp và xem kết quả đó là đường kính lõi dẫn sẽ tạo ra sai số lớn. Giá trị đo theo cách này không có ý nghĩa và không thể sử dụng cho các tính toán kỹ thuật.

Đo tại vị trí dây bị biến dạng hoặc hư hỏng

Những đoạn dây từng bị kẹp, cấn hoặc uốn gập mạnh thường có tiết diện không còn tròn đều. Nếu đo tại các vị trí này, kết quả thu được sẽ không phản ánh đúng kích thước thực tế của lõi dây. Do đó, nên chọn đoạn dây thẳng, còn nguyên vẹn và chưa chịu tác động cơ học đáng kể.

Sử dụng dụng cụ đo không phù hợp hoặc chưa được hiệu chuẩn

Thước cặp bị rơ, panme lệch điểm “0” hoặc thước đo bị mòn, cong đều có thể gây sai số trong quá trình đo. Đối với các công việc yêu cầu độ chính xác cao, việc kiểm tra và hiệu chuẩn định kỳ dụng cụ đo theo khuyến nghị kỹ thuật là yếu tố không thể bỏ qua.

Nhầm lẫn giữa kích thước danh định và kích thước đo thực tế

Kích thước danh định, chẳng hạn như 2,5 mm², là giá trị được chuẩn hóa theo tiêu chuẩn kỹ thuật và không nhất thiết trùng khớp hoàn toàn với kích thước đo thực tế đến từng chữ số thập phân. Trong sản xuất, luôn tồn tại một khoảng dung sai cho phép. Yếu tố quan trọng là dây điện phải đáp ứng các yêu cầu về điện trở và khả năng chịu dòng theo quy định tiêu chuẩn.

FAQs – Câu hỏi liên quan đến cách đo đường kính dây điện

Tại sao cần đo đường kính ở nhiều vị trí khác nhau? Đo ở nhiều vị trí giúp phát hiện biến dạng không đều, tính toán giá trị trung bình chính xác hơn, phát hiện lỗi sản xuất và đảm bảo chất lượng đồng nhất. Đây là phương pháp chuẩn trong kiểm tra chất lượng dây điện.
Dụng cụ nào tốt nhất để đo đường kính dây điện? Thước cặp là dụng cụ phổ biến nhất và phù hợp cho hầu hết các trường hợp đo đường kính dây điện. Tuy nhiên, đối với yêu cầu độ chính xác cao như trong sản xuất công nghiệp, panme là lựa chọn tối ưu hơn.
Sai số cho phép khi đo đường kính dây điện là bao nhiêu? Theo các tiêu chuẩn kỹ thuật, sai số cho phép khi đo đường kính dây điện thường không vượt quá 5% so với giá trị danh định. Tuy nhiên, đối với các ứng dụng đặc biệt, sai số có thể được yêu cầu chặt chẽ hơn tùy thuộc vào thiết kế kỹ thuật cụ thể.
Tôi đo dây ghi 2.5mm² nhưng tính toán ra chỉ được 2.2mm². Vậy dây có đạt chuẩn không? Có thể nằm trong dung sai cho phép. Tuy nhiên, nếu chênh lệch vượt quá 5%, chất lượng dây đáng nghi ngờ. Đối với các ứng dụng quan trọng, nên sử dụng dây từ các thương hiệu uy tín có chứng chỉ rõ ràng.

Đo đường kính dây điện là một kỹ năng thiết thực, không quá phức tạp nhưng đòi hỏi sự cẩn thận và tỉ mỉ. Khi sử dụng dụng cụ đo phù hợp, như thước cặp điện tử hoặc panme… Mẹo của lscable.vn đó là ban nên kết hợp với việc tuân thủ đúng quy trình, bạn hoàn toàn có thể xác định chính xác thông số của dây dẫn. Kết quả đo chính xác giúp lựa chọn vật tư đúng chuẩn, tối ưu chi phí và, quan trọng nhất, đảm bảo an toàn cũng như độ ổn định cho hệ thống điện.
