Cáp dẹt điều khiển là gì? Cấu tạo, ứng dụng thực tiễn

Trong bối cảnh công nghiệp 4.0 phát triển mạnh mẽ, nhu cầu truyền tải tín hiệu điều khiển một cách chính xác, ổn định và liên tục trở nên vô cùng quan trọng đối với các hệ thống tự động hóa, robot và máy móc công nghiệp. Để đáp ứng yêu cầu đó, cáp dẹt điều khiển đang ngày càng được sử dụng rộng rãi nhờ thiết kế đặc biệt và khả năng linh hoạt vượt trội, dần trở thành lựa chọn thay thế cho nhiều loại cáp tròn truyền thống trong các ứng dụng chuyên biệt. Vậy cáp dẹt điều khiển là gì? Loại cáp này được cấu tạo ra sao, có những đặc điểm nổi bật nào và được ứng dụng như thế nào trong thực tế? Bài viết dưới đây của lscable.vn sẽ mang đến cho bạn cái nhìn toàn diện nhất về loại cáp này.

Cáp dẹt điều khiển là gì?

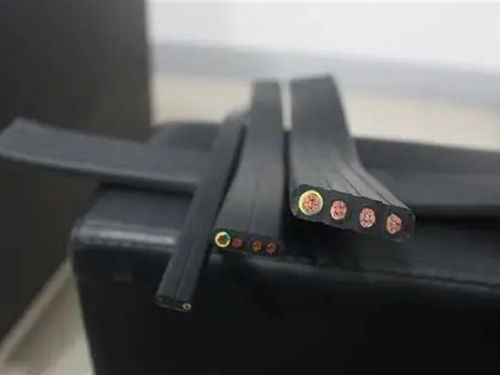

Cáp dẹt điều khiển là gì? Cáp dẹt điều khiển là loại cáp được thiết kế với hình dạng dẹt, dùng để truyền tải tín hiệu điều khiển từ thiết bị điều khiển đến các thiết bị thực thi như động cơ, cảm biến, hoặc hệ thống tự động hóa. Khác với cáp tròn truyền thống, cáp dẹt được tối ưu hóa để phù hợp với các ứng dụng yêu cầu không gian lắp đặt hẹp, độ linh hoạt cao, và khả năng chịu được các điều kiện môi trường khắc nghiệt.

Loại cáp điều khiển này thường được sử dụng trong các hệ thống như cầu trục, thang máy, thang cuốn, băng tải, robot công nghiệp, và các dây chuyền sản xuất tự động, nơi mà sự di chuyển liên tục và độ bền cơ học là yêu cầu bắt buộc.

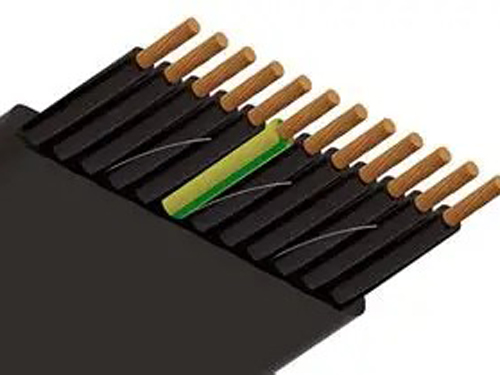

Cấu tạo của cáp dẹt điều khiển

Cáp dẹt điều khiển được thiết kế với nhiều lớp vật liệu chuyên dụng nhằm đảm bảo độ linh hoạt, độ bền cơ học và khả năng truyền tín hiệu ổn định trong môi trường công nghiệp. Các thành phần chính bao gồm:

Lõi dẫn (Conductor)

• Chất liệu: Đồng hoặc nhôm, cấu thành từ nhiều sợi nhỏ bện xoắn theo tiêu chuẩn IEC 60228.
• Đặc điểm: Độ mềm dẻo cao, chịu được lực kéo và uốn cong liên tục, giúp duy trì khả năng dẫn điện ổn định.

Lớp cách điện (Insulation)

• Vật liệu: PVC, PE hoặc XLPE (Polyethylene liên kết ngang).
• Chức năng: Ngăn rò rỉ điện, cách biệt giữa các lõi dẫn, chống mài mòn và bảo vệ lõi dẫn trước tác động môi trường.

Lớp bọc lót (Inner Sheath)

• Vật liệu: PVC hoặc cao su tổng hợp.
• Chức năng: Giữ cố định các lõi dẫn, tăng độ bền cơ học và chống chịu tốt với dầu, hóa chất cũng như tia UV.

Vỏ bọc ngoài (Outer Sheath)

• Vật liệu: PVC, cao su hoặc vật liệu chống cháy.
• Chức năng: Bảo vệ toàn bộ kết cấu cáp khỏi va đập, mài mòn và điều kiện môi trường khắc nghiệt.

Dây tiếp đất (Grounding Wire – nếu có)

• Chức năng: Tăng cường an toàn điện, dẫn dòng rò xuống đất, hạn chế nguy cơ chập cháy và bảo vệ người dùng.

Phân loại và đặc điểm của cáp dẹt điều khiển

Cáp dẹt điều khiển trên thị trường hiện nay rất đa dạng, được phân chia theo số lõi, mục đích sử dụng và vật liệu cách điện nhằm đáp ứng nhiều yêu cầu khác nhau trong hệ thống công nghiệp.

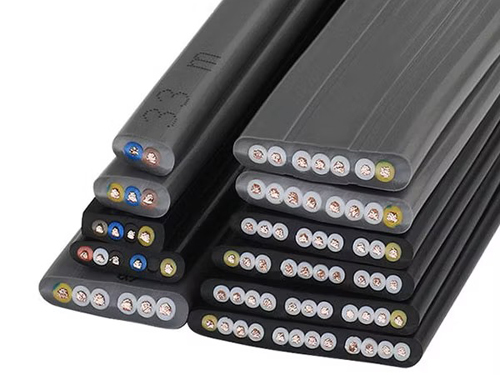

Các loại cáp dẹt điều khiển phổ biến

Những dòng cáp dẹt thông dụng nhất bao gồm các phiên bản 4C, 5C, 8C, 12C, 16C, 20C và 24C, mỗi loại có cấu hình lõi thích hợp cho từng ứng dụng cụ thể. Một số mẫu điển hình như:

• Cáp dẹt 4C x 1.5mm²: Cấp nguồn điện điều khiển.
• Cáp dẹt 5C x 1.25mm²: Cấp nguồn điện điều khiển.
• Cáp dẹt 8C x 1.25mm²: Cấp nguồn điện điều khiển.
• Cáp dẹt 12C x 1.5mm²: Cấp nguồn điện điều khiển.
• Cáp dẹt 13C x 1.25mm²: Cấp nguồn điện điều khiển.
• Cáp dẹt 16C x 1.25mm²: Cấp nguồn điện điều khiển.
• Cáp dẹt 20C x 1.25mm²: Cấp nguồn điện điều khiển.
• Cáp dẹt 24C x 0.75mm²: Cấp nguồn điện điều khiển.

Tùy theo số lõi và tiết diện dây dẫn, mỗi loại sẽ phù hợp với từng thiết bị hoặc hệ thống điều khiển khác nhau.

Cáp dẹt động lực và cáp dẹt tín hiệu

• Cáp dẹt động lực: Được thiết kế để truyền tải điện năng cho các thiết bị có công suất lớn, yêu cầu độ bền cơ học cao.
• Cáp dẹt tín hiệu: Chuyên dùng cho việc truyền tín hiệu điều khiển, có khả năng chống nhiễu tốt và độ nhạy cao, đảm bảo tín hiệu ổn định.

Phân biệt cáp dẹt PVC và cáp dẹt XLPE

• Cáp dẹt PVC: Chi phí thấp, linh hoạt tốt, phù hợp với môi trường trong nhà hoặc các vị trí ít chịu tác động nhiệt.
• Cáp dẹt XLPE: Có độ bền và khả năng chịu nhiệt vượt trội, chống cháy và thích hợp cho môi trường ngoài trời hoặc những ứng dụng đòi hỏi độ bền cao.

Tại sao nên lựa chọn cáp dẹt điều khiển?

Việc đầu tư vào cáp dẹt điều khiển hoàn toàn xứng đáng nhờ hàng loạt lợi ích vượt trội mà loại cáp này mang lại cho hệ thống.

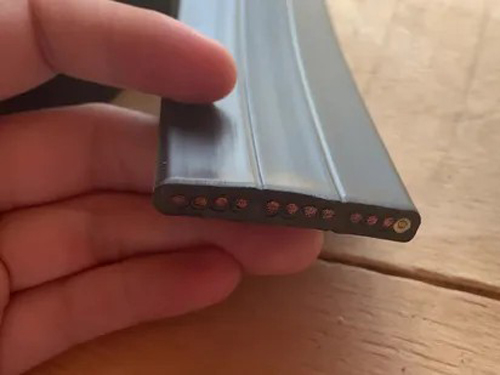

• Linh hoạt tối đa, bền bỉ vượt trội: Ưu điểm nổi bật nhất của cáp dẹt chính là khả năng chịu uốn cong đặc biệt tốt. Với bán kính uốn tối thiểu rất nhỏ, cáp có thể vận hành mượt mà ngay cả trong những không gian chật hẹp. Cấu tạo tối ưu giúp nó chịu được hàng chục triệu chu kỳ uốn và xoắn mà không suy giảm chất lượng, lý tưởng cho các chuyển động lặp lại liên tục.
• Tiết kiệm không gian, giảm trọng lượng hiệu quả: Thiết kế mỏng, phẳng giúp cáp dẹt chiếm ít diện tích lắp đặt hơn nhiều so với các bó cáp tròn cùng số lõi. Điều này cực kỳ hữu ích trong cabin thang máy, tủ điện nhỏ gọn hoặc trên các cánh tay robot. Trọng lượng nhẹ hơn cũng góp phần giảm tải cho hệ thống treo và động cơ.
• Hiệu suất điện ổn định, độ tin cậy cao: Nhờ khoảng cách lõi dẫn cố định và bố trí đồng đều, cáp dẹt giảm thiểu nguy cơ chập mạch, đoản mạch, nhiễu và lỗi đấu nối. Dòng điện được dẫn truyền theo đường thẳng, ổn định hơn, từ đó nâng cao hiệu suất truyền tải và giảm tổn hao năng lượng.
• Dễ lắp đặt, bảo trì và quản lý: Các lõi dẫn nằm trên cùng một mặt phẳng giúp việc nhận diện, đấu nối đầu cuối (đặc biệt với đầu nối IDC) trở nên đơn giản và nhanh chóng. So với việc xử lý từng sợi trong bó cáp tròn rối rắm, cáp dẹt giúp tiết kiệm đáng kể thời gian thi công, bảo trì và chi phí nhân công.

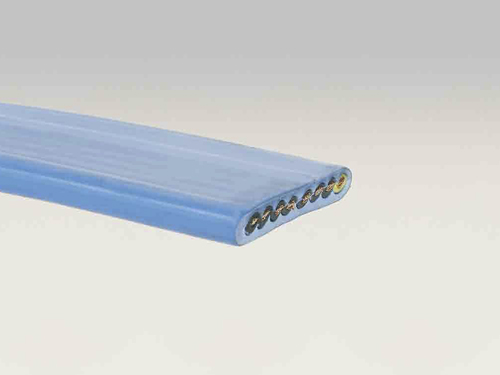

Đặc điểm nổi bật của cáp dẹt điều khiển

Ngoài quan tâm đến chủ đề cáp dẹt điều khiển là gì? Đặc điểm nổi bật của cáp dẹt điều khiển cũng là nội dung được nhiều người tìm kiếm. Cáp dẹt điều khiển sở hữu nhiều ưu điểm vượt trội, giúp nó trở thành lựa chọn đáng tin cậy trong các hệ thống tự động hóa và môi trường công nghiệp khắc nghiệt.

• Độ mềm dẻo và đàn hồi cao: Cáp có khả năng uốn cong linh hoạt, rất phù hợp cho các ứng dụng có chuyển động liên tục như thang máy, cầu trục hoặc robot công nghiệp.
• Khả năng chịu lực kéo tốt: Cấu trúc bền chắc giúp cáp vận hành ổn định trong môi trường công nghiệp nặng, nơi thường xuyên xảy ra rung lắc, va đập hoặc kéo giãn.
• Chống nhiễu, chống cháy và chống hóa chất: Cáp được thiết kế để đáp ứng tiêu chuẩn an toàn cao, chịu được môi trường chứa hóa chất, đáp ứng yêu cầu của các ngành công nghiệp như luyện thép, dầu khí hay hóa chất.
• Hoạt động tốt ở nhiệt độ cao và điều kiện khắc nghiệt: Nhiệt độ làm việc của cáp có thể đạt đến 70°C hoặc cao hơn tùy từng loại, đảm bảo hiệu suất ổn định ngay cả trong điều kiện môi trường khắc nghiệt.

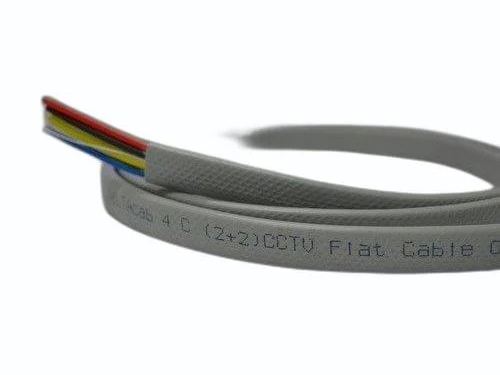

Ứng dụng của cáp dẹt điều khiển là gì?

Ứng dụng của cáp dẹt điều khiển là gì? Nhờ cấu tạo linh hoạt, độ bền vượt trội và khả năng truyền tín hiệu ổn định, cáp dẹt điều khiển được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và hạ tầng hiện đại. Dưới đây là những ứng dụng tiêu biểu:

• Hệ thống cầu trục, thang máy, thang cuốn: Đảm nhiệm việc truyền tín hiệu điều khiển cho động cơ, cảm biến và các thiết bị an toàn, đáp ứng tốt các chuyển động liên tục theo phương thẳng đứng hoặc ngang.
• Tự động hóa và robotics: Kết nối các bộ phận trong dây chuyền sản xuất tự động, giúp truyền tín hiệu chính xác và ổn định cho robot, cảm biến và thiết bị điều khiển.
• Ngành công nghiệp nặng: Được sử dụng trong môi trường khắc nghiệt như sản xuất thép, dầu khí và hóa chất, nơi yêu cầu cáp phải chống cháy, chống hóa chất và có độ bền cao.
• Hệ thống giao thông: Ứng dụng trong sân bay, đường sắt, hệ thống báo cháy và chữa cháy, đảm bảo tín hiệu hoạt động ổn định trong các hệ thống quan trọng và có tính an toàn cao.

FAQs – Câu hỏi thường gặp về cáp dẹt điều khiển là gì?

• Cáp dẹt điều khiển khác gì với cáp tròn thông thường? Cáp dẹt điều khiển có cấu trúc các lõi dẫn được sắp xếp song song theo chiều ngang tạo thành hình dạng phẳng, trong khi cáp tròn có lõi dẫn được bện xoắn lại. Cáp dẹt có bán kính uốn cong nhỏ hơn, tiết kiệm không gian lắp đặt và giảm nhiễu tín hiệu tốt hơn so với cáp tròn cùng chức năng.
• Giá cáp dẹt điều khiển có đắt hơn nhiều so với cáp tròn không? Nhìn chung, giá thành sản xuất cáp dẹt thường cao hơn cáp tròn cùng thông số do quy trình chế tạo phức tạp hơn. Tuy nhiên, khi xét đến tổng chi phí sở hữu, bao gồm chi phí lắp đặt nhanh hơn, giảm thời gian bảo trì và độ bền vượt trội trong các điều kiện vận hành khắt khe, cáp dẹt thường mang lại hiệu quả kinh tế cao hơn về lâu dài.
• Có thể sử dụng cáp dẹt điều khiển ngoài trời được không? Có, nhưng cần chọn loại cáp dẹt điều khiển chuyên dụng cho môi trường ngoài trời với vỏ bọc chống tia UV, chống nước và chống lão hóa. Các loại cáp thông thường không được thiết kế cho môi trường ngoài trời sẽ nhanh chóng bị hỏng do tác động của thời tiết.
• Tuổi thọ trung bình của cáp dẹt điều khiển là bao lâu? Tuổi thọ của cáp dẹt điều khiển phụ thuộc vào nhiều yếu tố như chất lượng cáp, điều kiện môi trường, tần suất và cường độ chuyển động, cũng như việc lắp đặt và bảo trì. Cáp dẹt chất lượng cao, được lắp đặt đúng cách và bảo dưỡng định kỳ trong điều kiện vận hành phù hợp, có thể đạt tuổi thọ từ vài triệu đến hàng chục triệu chu kỳ uốn cong, tương đương với nhiều năm sử dụng.

Trên đây là những thông tin lscable.vn chia sẻ giúp bạn hiểu rõ cáp dẹt điều khiển là gì? Cấu tạo cũng như ứng dụng thực tiễn. Loại cáp này được xem là giải pháp tối ưu cho những hệ thống yêu cầu truyền tín hiệu ổn định trong khi vẫn phải hoạt động liên tục theo chuyển động. Nhờ khả năng linh hoạt cao và thiết kế tiết kiệm không gian, cáp dẹt điều khiển ngày càng trở nên phổ biến trong nhiều lĩnh vực công nghiệp. Nếu bạn đang chuẩn bị triển khai một dự án liên quan đến tự động hóa hoặc thiết bị di động, việc lựa chọn loại cáp này sẽ giúp tối ưu cả chi phí lẫn hiệu suất vận hành.
