Hãy thử tưởng tượng một ngày không có dây cáp điện. Điện thoại của bạn sẽ không thể sạc, máy tính không thể hoạt động, và cả ngôi nhà sẽ chìm trong bóng tối. Dây cáp điện đóng vai trò then chốt trong việc cung cấp năng lượng cho mọi hoạt động trong cuộc sống hiện đại của chúng ta. Hãy cùng lscable.vn đi sâu phân tích chi tiết về cấu tạo dây cáp điện cũng như giải thích một số thông tin liên quan để có thêm những kiến thức cần thiết khi sử dụng dây cáp điện và đảm bảo an toàn điện.

Dây cáp điện là phương tiện dẫn truyền điện năng từ nguồn đến các thiết bị sử dụng. Chất lượng của dây cáp ảnh hưởng trực tiếp đến hiệu suất và sự an toàn của toàn bộ hệ thống điện. Chính vì thế, việc hiểu rõ cấu tạo và chọn lựa dây cáp điện phù hợp là điều vô cùng quan trọng.

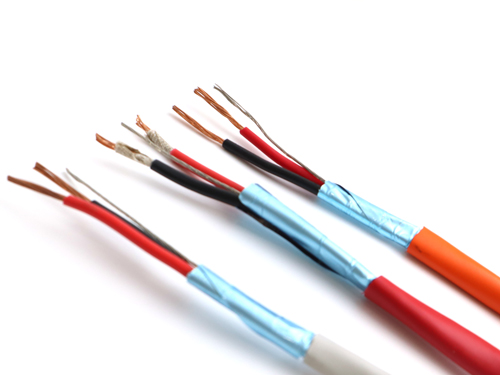

Tổng quan về cấu tạo dây cáp điện

Tổng quan về cấu tạo dây cáp điện bao gồm các thành phần chính như sau:

Ruột dẫn: Phần lõi của dây cáp, thường làm từ đồng hoặc nhôm, đảm nhiệm vai trò dẫn điện.
Màn chắn ruột dẫn: Lớp bảo vệ bao quanh ruột dẫn, giúp giảm thiểu tổn thất điện năng và bảo vệ ruột dẫn khỏi các tác động cơ học.
Lớp cách điện: Lớp vật liệu cách điện bao quanh ruột dẫn, ngăn chặn dòng điện rò rỉ ra bên ngoài.
Màn chắn cách điện: Lớp chắn bảo vệ cách điện dựa trên độ dày vỏ bọc và cách điện của dây cáp hỗ trợ đảm bảo an toàn và ổn định cho dây cáp khi hoạt động.
Lớp bọc bán dẫn (vỏ bọc bên trong): Lớp này giúp phân phối điện áp đều trên toàn bộ lớp cách điện, cải thiện khả năng chịu đựng của cáp.
Màn chắn kim loại: Lớp chắn kim loại giúp bảo vệ cáp khỏi các nhiễu điện từ và các tác động bên ngoài.
Vỏ bọc kim loại: Lớp bọc này bảo vệ cáp khỏi các yếu tố môi trường và các tác động cơ học.
Áo giáp kim loại: Lớp bảo vệ thêm bên ngoài, thường được làm từ thép hoặc nhôm, giúp tăng cường khả năng chịu lực của cáp.
Vỏ bọc ngoài: Lớp bảo vệ ngoài cùng, chống thấm nước, chống hóa chất và bảo vệ cáp khỏi các tác động môi trường.
Băng chặn nước (tùy chọn): Lớp băng này ngăn nước xâm nhập vào bên trong cáp, bảo vệ các thành phần bên trong.
Băng cách điện (tùy chọn): Lớp băng cách điện bổ sung, tăng cường khả năng cách điện và bảo vệ cáp trong các môi trường khắc nghiệt.

Tùy theo điện áp dây (hạ thế, trung thế, cao thế), loại cáp (cáp ngầm, cáp treo) và số lõi, kết cấu của dây cáp điện sẽ thay đổi. Mỗi loại cáp điện có cấu tạo riêng biệt để thực hiện chức năng cụ thể. Chúng ta sẽ cùng tìm hiểu chi tiết về từng thành phần dưới đây.

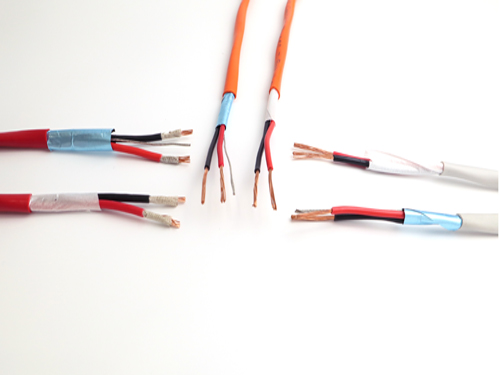

Phân tích chi tiết cấu tạo của dây cáp điện

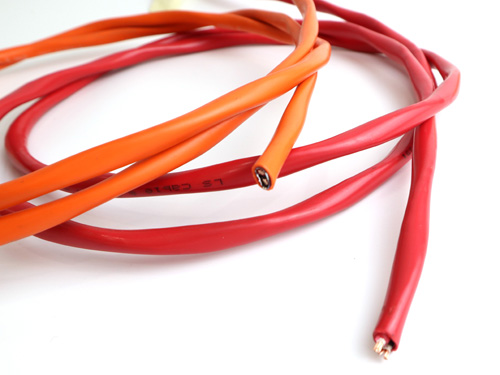

Ruột dẫn điện

Thông thường, sử dụng các sợi đồng (Cu) hoặc nhôm (Al). Đồng có khối lượng riêng cao hơn và nặng hơn, nhưng khả năng dẫn điện tốt hơn so với nhôm. Để có cùng hiệu suất truyền tải điện, dây nhôm cần diện tích mặt cắt ngang lớn hơn khoảng 1,6 lần so với dây đồng, nhưng trọng lượng vẫn chỉ bằng một nửa.

Kích thước dây đồng hoặc nhôm tạo nên các lõi của cáp được biểu thị bằng mm² và khả năng tải dòng điện phụ thuộc vào diện tích mặt cắt ngang của mỗi lõi.

Trong cấu tạo dây cáp điện dây dẫn nhiều lõi bằng đồng hoặc nhôm được sản xuất theo hai dạng:

Ruột dẫn dạng tròn: Nhiều lớp dây được bện lại để tạo thành hình tròn. Để đạt được dây dẫn tròn, số lượng sợi dây thường tuân theo một quy luật cụ thể: 7, 19, 37, 61, và 127 sợi.
Ruột dẫn dạng phân đoạn (section): Gồm 4 hoặc 5 đoạn dây dẫn được nén chặt theo hình tam giác với góc 72 – 90 độ và lắp ráp với nhau.

Màn chắn ruột dẫn

Thường được sử dụng cho cáp điện truyền tải điện áp từ 6 đến 30kV. Mục đích chính của màn chắn ruột dẫn là duy trì ứng suất điện đồng đều và giữ cho ứng suất điện trường chỉ tồn tại trong ruột dẫn của cáp. Màn chắn này được làm từ vật liệu bán dẫn, vì vật liệu bán dẫn không dẫn điện tốt nhưng cũng không cách điện hoàn toàn, giúp ổn định các bất thường trên bề mặt ruột dẫn. Bề mặt của lớp màn chắn phải nhẵn mịn, điều này rất quan trọng vì nó giúp giảm thiểu sự xuất hiện của các vùng có ứng suất điện cao.

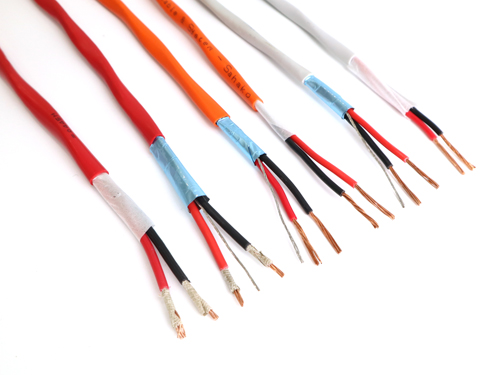

Lớp cách điện

Mục đích chính là để chịu được điện trường áp dụng lên cáp trong suốt vòng đời của nó. Lớp cách điện này có thể là một lớp nhựa điển hình như cáp XLPE, Elastomer, Cao su hoặc PVC được ép đùn trực tiếp lên màn chắn ruột dẫn. Có nhiều loại vật liệu cách điện khác nhau được sử dụng cho cáp, nhưng phổ biến nhất là:

XLPE

Còn được gọi là PEX, là polyetylen liên kết ngang.
XLPE được tạo ra bằng cách liên kết hoặc gắn kết trực tiếp các chuỗi polyetylen riêng lẻ, tạo thành cấu trúc polyetylen liên kết chéo.
Sự liên kết này giúp hạn chế chuyển động của polyetylen, do đó cấu trúc mạng lưới cơ bản ít bị thay đổi khi chịu tác động của nhiệt hoặc các dạng năng lượng khác.
XLPE có các đặc tính nổi bật như khả năng chịu nhiệt độ cao, chịu áp lực (chống đứt gãy do ứng suất), chống nứt do ứng suất môi trường (ESC), khả năng chống tia UV, kháng hóa chất và chống oxy hóa.
Cáp XLPE có thể hoạt động ở điện áp từ 240V đến 500 kV.

PVC

Loại cáp cách điện PVC được biết đến và sử dụng rộng rãi trong nhiều lĩnh vực khác nhau.
PVC thường được pha trộn với chất hóa dẻo để cải thiện tính năng. Nó có độ bền kéo cao, khả năng cách điện tốt, tính linh hoạt tốt hơn và dễ dàng trong việc nối kết.
PVC là một vật liệu nhựa nhiệt dẻo, do đó cần phải cẩn thận để tránh làm nó quá nóng. Vật liệu cấu tạo dây cáp điện này phù hợp với nhiệt độ ruột dẫn lên đến 70°C. Tuy nhiên, không nên sử dụng cáp cách điện PVC ở nhiệt độ dưới 0°C vì PVC trở nên giòn và có nguy cơ nứt.

EPR

Đối với cáp cao áp, lớp cách điện thường là cao su ethylene propylene (EPR), còn đối với cáp hạ thế thì thường là polyvinyl chloride (PVC).
EPR có đặc tính điện tốt, chịu được nhiệt và kháng hóa chất, phù hợp với nhiệt độ dây dẫn lên đến 85°C.

Màn chắn cách điện

Thường được sử dụng cho cáp truyền tải điện áp từ 6 đến 30kV. Lớp bán dẫn này được ép đùn trực tiếp lên lớp cách điện nhằm đảm bảo ứng suất điện đồng nhất trên toàn bộ lớp cách điện. Lớp bán dẫn cần phải gắn kết chặt chẽ với bề mặt của lớp cách điện.

Mục đích của màn chắn cách điện tương tự như màn chắn ruột dẫn: Giảm ứng suất điện tại mặt phân cách giữa phần dẫn điện và phần cách điện.Khi cắt hoặc nối các dây cáp, cần phải loại bỏ một phần của màn chắn cách điện. Xem thêm: Cách đọc thông số dây cáp điện thông qua ký hiệu chung.

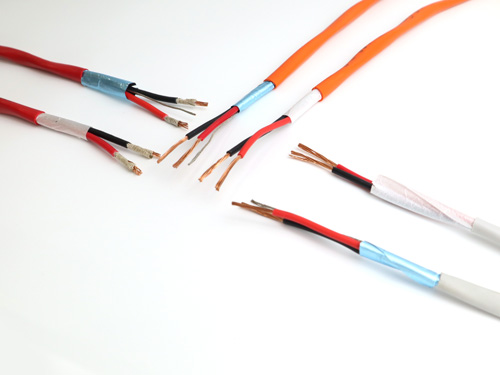

Màn chắn kim loại

Màn chắn này bao gồm một hoặc nhiều lớp sợi đồng dẫn điện được quấn, lớp băng đồng, chì, nhôm theo hình xoắn ốc chồng lên nhau. Mục đích của màn chắn kim loại là bảo vệ chống tĩnh điện, bảo vệ điện từ và chống quá áp, chẳng hạn như sét đánh hoặc dòng điện đột biến.

Các chức năng của màn chắn kim loại có thể bao gồm:

Màn chắn bức xạ điện từ: Một lớp băng kim loại được sử dụng để giữ bức xạ điện từ bên trong cáp. Chức năng chính của màn chắn kim loại là vô hiệu hóa điện trường bên ngoài cáp – nó hoạt động như một điện cực thứ hai của tụ điện do cáp tạo thành. Màn chắn kim loại cần được kết nối với đất ít nhất tại một điểm dọc theo đường dẫn của cáp.
Nối đất: Tạo đường dẫn cho dòng điện rò rỉ đi xuống đất.
Ngăn ẩm: Một chức năng khác của vỏ bọc kim loại là chặn nước và tạo thành một rào cản để ngăn độ ẩm xâm nhập vào lớp màn chắn cách điện của cáp.
Bảo vệ cơ học: Cung cấp sự bảo vệ cơ học cho cáp.

Vỏ bọc trong

Đối với các loại cáp ngầm đặt dưới nước, vỏ bọc trong có thể là kim loại hoặc phi kim loại, với mục đích chính là chống thấm nước và ngăn chặn hơi ẩm xâm nhập.

Vỏ bọc kim loại thường bao gồm chì hoặc băng chắn nước bằng đồng. Vỏ bọc phi kim loại thường được làm từ nhựa dẻo HPDE hoặc các vật liệu tương tự. Do lo ngại về ô nhiễm nước, nhiều quốc gia đã cấm sử dụng vỏ bọc chì trong sản xuất cáp ngầm dưới nước.

Ngoài ra, cấu tạo dây cáp điện lớp vỏ bọc trong còn có thể là băng chắn nước:

Bột: Bột có khả năng trương nở được sử dụng để ngăn chặn sự xâm nhập của nước theo chiều dọc trong dây cáp. Khi tiếp xúc với nước, bột này sẽ nở ra và tạo thành một chất giống như gel để chặn dòng nước.
Băng chắn nước: Băng chắn nước thường là loại băng dệt tổng hợp, được ngâm tẩm hoặc chứa bột có khả năng trương nở khi gặp nước.

Giáp kim loại

Giáp kim loại có chức năng bảo vệ cơ học cho cáp và ngăn ngừa hiện tượng quá nhiệt. Khi dòng điện chạy qua dây cáp, nó tạo ra từ trường (điện áp càng cao thì từ trường càng mạnh). Từ trường này có thể tạo ra dòng điện xoáy trong lớp giáp thép, dẫn đến hiện tượng quá nhiệt trong hệ thống điện xoay chiều. Lớp giáp nhôm phi từ tính được sử dụng để ngăn chặn điều này. Kết cấu: Dải băng thép, nhôm, đồng phi từ tính.

Vỏ bọc ngoài

Vỏ bọc ngoài là lớp bảo vệ bên ngoài của cáp, chống lại các yếu tố môi trường xung quanh.Nó bảo vệ cáp khỏi sự xâm nhập của nước, chống lại mối mọt, bảo vệ chống tia cực tím, và các thành phần đất khác nhau. Vỏ bọc ngoài có thể được làm từ vật liệu nhựa nhiệt dẻo hoặc vật liệu nhiệt rắn. Thường thì nhựa nhiệt dẻo được sử dụng cho lớp vỏ bọc ngoài do chi phí thấp hơn.

Câu hỏi thường gặp

Tại sao một số dây cáp điện lại có màu sắc khác nhau? Màu sắc của dây cáp điện thường được sử dụng để phân biệt chức năng của từng dây. Ví dụ, ở nhiều quốc gia, dây màu xanh lá cây hoặc vàng-xanh thường được sử dụng cho dây nối đất, dây màu đen hoặc nâu cho dây pha, và dây màu xanh dương cho dây trung tính.
Dây cáp điện có thể tái chế được không? Có, nhiều thành phần của dây cáp điện có thể được tái chế. Đặc biệt, lõi kim loại (đồng hoặc nhôm) có giá trị tái chế cao. Tuy nhiên, quá trình tái chế cần được thực hiện bởi các đơn vị chuyên nghiệp để đảm bảo an toàn và bảo vệ môi trường.
Làm thế nào để biết khi nào cần thay dây cáp điện? Có một số dấu hiệu cho thấy dây cáp điện cần được thay thế: vỏ bọc bị nứt hoặc mòn, dây bị cháy xém, có mùi khét từ ổ cắm hoặc thiết bị điện, cầu chì hoặc cầu dao thường xuyên bị ngắt. Nếu nhận thấy bất kỳ dấu hiệu nào trong số này, nên liên hệ với chuyên gia điện để kiểm tra.
Có thể sử dụng dây cáp trong nhà cho ứng dụng ngoài trời không? Không nên. Dây cáp được thiết kế cho sử dụng trong nhà thường không có khả năng chống chịu các điều kiện môi trường khắc nghiệt như ánh nắng mặt trời trực tiếp, mưa, hoặc nhiệt độ cực đoan. Sử dụng dây cáp trong nhà cho ứng dụng ngoài trời có thể dẫn đến hư hỏng nhanh chóng và nguy cơ về an toàn.
Tại sao một số dây cáp lại đắt hơn nhiều so với các loại khác? Giá cả của dây cáp phụ thuộc vào nhiều yếu tố như chất lượng vật liệu sử dụng (ví dụ: đồng so với nhôm), độ phức tạp của cấu trúc (ví dụ: cáp đơn lõi so với đa lõi), khả năng chống chịu đặc biệt (như chống cháy hoặc chống hóa chất), và tiêu chuẩn sản xuất. Dây cáp chất lượng cao, mặc dù đắt hơn ban đầu, thường có tuổi thọ dài hơn và an toàn hơn trong sử dụng.

Hiểu rõ về cấu tạo dây cáp điện không và cách sử dụng chỉ giúp chúng ta sử dụng chúng an toàn và hiệu quả hơn, mà còn giúp chúng ta đánh giá cao hơn về hạ tầng điện mà chúng ta vẫn thường coi là đương nhiên. Từ việc lựa chọn đúng loại dây cáp cho đến việc bảo trì và sử dụng đúng cách, mỗi hành động của chúng ta đều góp phần vào việc đảm bảo an toàn và hiệu quả của hệ thống điện.
