Cáp tín hiệu là gì? Có sự khác biệt gì với cáp điều khiển

Cáp tín hiệu là một loại cáp được thiết kế để truyền tải các tín hiệu điện từ một thiết bị này sang thiết bị khác. Chúng đóng vai trò quan trọng trong việc đảm bảo rằng dữ liệu và thông tin được truyền tải một cách chính xác và nhanh chóng. Cáp tín hiệu có thể được sử dụng trong nhiều lĩnh vực khác nhau, từ công nghiệp, y tế đến giải trí. Cáp tín hiệu có lẽ không còn quá xa lạ với nhiều người, nhưng bạn có biết cáp tín hiệu là gì và tại sao nó lại quan trọng không? Những thông tin dưới đây của lscablevn sẽ giúp bạn giải đáp các thắc mắc xung quanh loại cáp này.

Trong cuộc sống hàng ngày, chúng ta phụ thuộc vào cáp tín hiệu nhiều hơn chúng ta nhận ra. Khi bạn xem TV, sử dụng internet, gọi điện thoại hoặc thậm chí khi bác sĩ thực hiện chụp X-quang, cáp tín hiệu đều đóng vai trò then chốt trong việc đảm bảo thông tin được truyền tải chính xác và kịp thời.

Định nghĩa cáp tín hiệu là gì?

Cáp tín hiệu là gì? Cáp tín hiệu là một loại dây dẫn đặc biệt được thiết kế để truyền tải tín hiệu điện hoặc quang học giữa các thiết bị, hệ thống hoặc mạng lưới. Không giống như dây điện thông thường chỉ cung cấp nguồn điện, cáp tín hiệu có khả năng truyền dẫn thông tin, dữ liệu và các tín hiệu điều khiển một cách ổn định và chính xác. Chúng được thiết kế để giảm thiểu tối đa sự suy hao tín hiệu và nhiễu từ môi trường xung quanh.

Cáp tín hiệu có thể truyền tải nhiều loại tín hiệu khác nhau như âm thanh, hình ảnh, dữ liệu số, tín hiệu điều khiển và nhiều hơn nữa. Tùy thuộc vào mục đích sử dụng, cáp tín hiệu có thể có các đặc tính kỹ thuật và cấu trúc khác nhau để đáp ứng yêu cầu cụ thể của từng ứng dụng.

Các loại cáp tín hiệu phổ biến hiện nay

• Cáp Đồng (Copper Cables): Cáp đồng là loại cáp tín hiệu truyền thống và phổ biến nhất. Chúng sử dụng dây dẫn bằng hợp kim đồng để truyền tín hiệu điện. Dưới đây là hai loại cáp đồng phổ biến nhất:
• Cáp UTP (Unshielded Twisted Pair): Cáp UTP là loại cáp đôi xoắn không có lớp chắn bảo vệ bên ngoài. Chúng được sử dụng rộng rãi trong mạng LAN, điện thoại và các ứng dụng truyền dữ liệu. Đôi xoắn giúp giảm nhiễu điện từ bên ngoài và cải thiện chất lượng tín hiệu.
• Cáp STP (Shielded Twisted Pair): Khác với cáp UTP, cáp STP có thêm lớp chắn bảo vệ xung quanh các cặp dây lạnh xoắn. Điều này giúp cáp STP chống nhiễu tốt hơn, thích hợp cho các môi trường có nhiều nhiễu điện từ.
• Cáp Quang (Fiber Optic Cables): Cáp quang sử dụng sợi quang để truyền tín hiệu ánh sáng, cho phép truyền dữ liệu với tốc độ cao và khoảng cách xa hơn so với cáp đồng. Cáp quang được chia thành hai loại chính:
• Cáp Đơn Tròng (Single-Mode): Cáp đơn tròng chỉ có một sợi quang duy nhất, cho phép tín hiệu ánh sáng truyền đi một cách trực tiếp và ít bị nhiễu, thích hợp cho các hệ thống truyền dữ liệu đường dài.
• Cáp Đa Tròng (Multi-Mode): Cáp đa tròng có nhiều sợi quang, cho phép tín hiệu ánh sáng truyền đi theo nhiều đường khác nhau. Chúng phù hợp với các mạng nội bộ và các ứng dụng đòi hỏi tốc độ truyền dữ liệu cao trong khoảng cách ngắn.

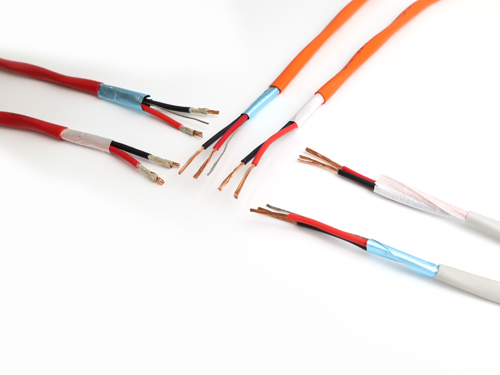

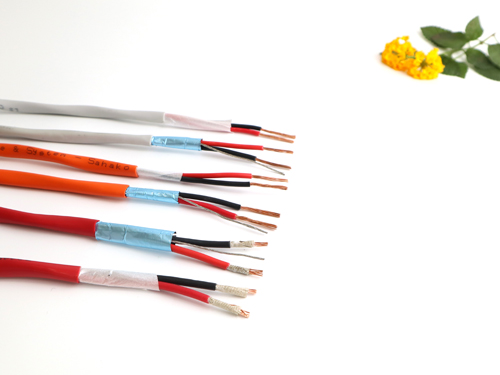

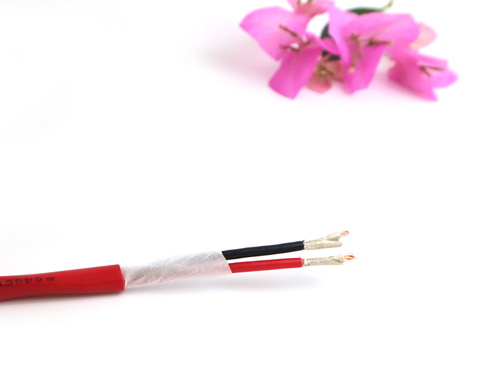

Nổi bật trong số các loại cáp tín hiệu có ngoài thị trường đó là dòng cáp tín hiệu chống cháy chống nhiễu được thiết kế với cấu trúc nhiều lớp, trong đó lõi dây là đồng nguyên chất, giúp đảm bảo hiệu suất truyền tín hiệu vượt trội, ổn định và ít suy hao. Bao bọc bên ngoài lõi dẫn là lớp chống cháy đặc biệt làm từ nhựa mica, kết hợp cùng lớp cách điện PVC cao cấp. Nhờ đó, trong trường hợp xảy ra hỏa hoạn, loại cáp này có thể duy trì hoạt động truyền tín hiệu trong thời gian nhất định, đồng thời hạn chế tối đa sự lan truyền ngọn lửa và không sinh ra khói độc gây hại cho người sử dụng. Phần vỏ ngoài được làm từ chất liệu PVC chống cháy với hai màu sắc đặc trưng là cam và đen, giúp dễ dàng phân biệt và lắp đặt trong các công trình yêu cầu kỹ thuật cao và tính an toàn nghiêm ngặt.

Cấu tạo cơ bản của cáp tín hiệu là gì?

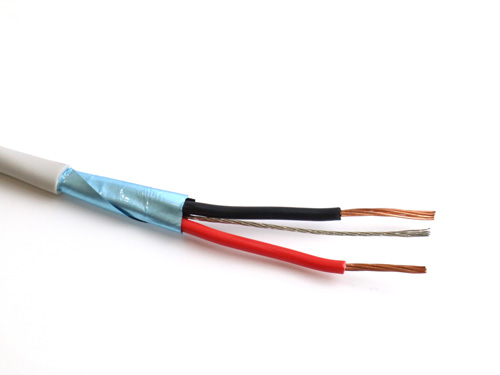

Vậy cấu tạo cơ bản của cáp tín hiệu là gì? Cáp tín hiệu có cấu tạo phức tạp hơn nhiều so với những gì chúng ta thường thấy bên ngoài. Một cáp tín hiệu điển hình bao gồm các thành phần sau:

• Lõi dẫn (Conductor): Đây là thành phần trung tâm của cáp, thường được làm từ đồng hoặc nhôm, có nhiệm vụ truyền tải tín hiệu điện. Lõi dẫn có thể là dây đặc hoặc dây bện, tùy thuộc vào yêu cầu về độ linh hoạt và khả năng chịu uốn của cáp.
• Lớp cách điện (Insulation): Bao quanh lõi dẫn là lớp vật liệu cách điện, thường làm từ polyethylene (PE), polyvinyl chloride (PVC), hoặc các vật liệu polymer khác. Lớp này ngăn chặn dòng điện rò rỉ và bảo vệ lõi dẫn khỏi tác động của môi trường.
• Lớp chắn (Shield): Nhiều loại cáp tín hiệu có lớp chắn bằng kim loại (thường là lưới đồng hoặc lá nhôm) để bảo vệ tín hiệu khỏi nhiễu điện từ (EMI) và nhiễu tần số radio (RFI). Lớp chắn này có thể bao quanh từng cặp dây riêng lẻ hoặc bao quanh toàn bộ cáp.
• Dây thoát (Drain Wire): Đây là dây dẫn không cách điện, tiếp xúc với lớp chắn kim loại, giúp nối đất lớp chắn và tăng cường khả năng chống nhiễu.
• Vỏ bọc ngoài (Jacket): Đây là lớp bảo vệ ngoài cùng của cáp, thường làm từ PVC, polyurethane, hoặc các vật liệu khác tùy theo môi trường sử dụng. Vỏ bọc bảo vệ các thành phần bên trong khỏi hư hỏng cơ học, hóa chất, và tác động của thời tiết.
• Các thành phần gia cường: Một số loại cáp tín hiệu có thêm các thành phần gia cường như sợi kevlar hoặc dây thép để tăng cường độ bền và khả năng chịu lực kéo.

So sánh cáp tín hiệu với các phương thức truyền tải khác

Cáp tín hiệu đóng vai trò rất quan trọng trong việc truyền tải thông tin trong xã hội hiện đại. Từ viễn thông đến điện tử tiêu dùng, loại cáp này giúp chúng ta kết nối với nhau nhanh chóng và hiệu quả hơn. So sánh cáp tín hiệu với các phương thức truyền tải khác sẽ giúp bạn hiểu rõ hơn về tính năng của loại cáp này

• So với truyền tải không dây: Wi-Fi và Bluetooth rất tiện lợi, nhưng chúng dễ bị nhiễu và tốc độ không ổn định bằng cáp tín hiệu. Cáp tín hiệu thắng thế khi bạn cần kết nối ổn định, như trong các trung tâm dữ liệu hoặc hệ thống âm thanh chuyên nghiệp.
• So với dây cáp điện thông thường: Cáp điện chỉ truyền năng lượng, còn cáp tín hiệu được thiết kế để truyền dữ liệu. Cấu tạo của cáp tín hiệu phức tạp hơn, với các lớp chống nhiễu và vật liệu chuyên dụng.

Cáp tín hiệu có sự khác biệt gì với cáp điều khiển?

Khác biệt về đặc điểm kỹ thuật

• Cáp điều khiển: Có độ bền cách điện cao. Giữa các dây dẫn, khả năng chịu điện áp lên đến 1kV trong 1 phút mà không phát sinh sự cố; giữa dây dẫn và lớp chắn, chịu được 3kV trong 1 phút. Điện trở cách điện của cáp điều khiển thường lớn hơn 10.000 MΩ·km, trong khi đó cáp HYAT đạt từ 3.000 MΩ km trở lên.
• Cáp tín hiệu: Chuyên dùng để truyền các tín hiệu yếu nên cần được bảo vệ tốt khỏi nhiễu điện từ. Vì vậy, loại cáp này thường có thêm lớp chống nhiễu như băng đồng, nhôm hoặc lưới dệt kim loại bao quanh lõi dẫn. Lớp này được nối đất để triệt tiêu nhiễu từ môi trường bên ngoài, từ đó đảm bảo tín hiệu truyền đi ổn định, chính xác và giảm thiểu suy hao.

Khác biệt về ứng dụng

• Cáp điều khiển: Được sử dụng phổ biến trong các nhà máy công nghiệp, khai thác mỏ, hệ thống điện lực và giao thông. Chuyên dùng cho các mạch điều khiển, bảo vệ với điện áp xoay chiều danh định dưới 450/750V. Loại cáp này thường có lớp cách điện và vỏ bọc làm từ PVC, phù hợp cho môi trường lắp đặt cố định.
• Cáp tín hiệu: Chủ yếu sử dụng trong các hệ thống đo lường, cảm biến, truyền tín hiệu điều khiển hoặc tín hiệu dữ liệu. Đặc biệt, cáp tín hiệu cảm biến thường có cấu trúc nhiều lõi với dây dẫn mạ bạc nhằm giảm điện trở, đồng thời đảm bảo độ nhất quán và chính xác cao trong quá trình truyền tín hiệu yếu đi xa hàng trăm mét.

Khác biệt về vật liệu cấu tạo

• Cáp điều khiển: Sử dụng lõi đồng với tiết diện danh nghĩa phổ biến từ 2,5mm² trở xuống cho loại 2–61 lõi; từ 4–6mm² cho loại 2–14 lõi; và 10mm² cho loại 2–10 lõi. Nhiệt độ làm việc phụ thuộc vào vật liệu cách điện: với cao su là 65°C, PVC là 70°C và loại cách điện đặc biệt lên tới 105°C. Trong hệ thống máy tính, cáp điều khiển còn có thể được làm từ PVC, PE, XLPE hoặc nhựa flo để tăng độ bền cách điện.
• Cáp tín hiệu: Lớp chống nhiễu làm từ kim loại mềm, tinh khiết, có khả năng dẫn điện tốt và dễ uốn, giúp truyền tín hiệu mượt mà đồng thời tránh hiện tượng tạo mảnh vụn có thể ảnh hưởng đến các thiết bị điện tử khác.

Ứng dụng thực tế của cáp tín hiệu là gì?

• Trong hệ thống âm thanh – ánh sáng: Dùng để truyền tín hiệu từ mixer đến loa, đèn điều khiển hoặc bộ xử lý tín hiệu trung tâm. Sử dụng dây tín hiệu âm thanh chuẩn sẽ giúp đảm bảo không bị hú, nhiễu, méo tiếng.
• Trong camera giám sát, an ninh: Cáp tín hiệu giúp truyền hình ảnh từ camera về đầu ghi. Với hệ thống analog: dùng cáp đồng trục. Với IP: dùng cáp mạng hoặc quang.
• Trong hệ thống mạng máy tính và truyền dữ liệu: Cat5, Cat6 là hai “ông trùm” truyền dữ liệu mạng LAN nội bộ. Với môi trường lớn hơn thì chuyển sang dùng cáp quang.
• Trong tự động hóa công nghiệp (PLC, SCADA): Không có cáp tín hiệu, toàn bộ cảm biến, actuator, bộ điều khiển sẽ… “im như tượng”. Từ nhà máy bia đến trạm điện đều phụ thuộc nó.

Cáp tín hiệu là một phần không thể thiếu trong hệ thống truyền thông và dữ liệu hiện đại. Việc hiểu rõ về các loại cáp tín hiệu, công dụng, và cách lựa chọn phù hợp sẽ giúp bạn tối ưu hóa hiệu suất hệ thống, đảm bảo truyền tải dữ liệu nhanh chóng và an toàn. Trong tương lai, với những tiến bộ công nghệ, cáp tín hiệu sẽ tiếp tục phát triển, mang lại nhiều lợi ích hơn cho mọi ngành công nghiệp.
