Khi cầm một cuộn dây cáp điện, bạn có bao giờ để ý đến những dòng chữ và con số in trên vỏ dây chưa? Nhiều người thường chỉ chú ý đến màu sắc hay độ dày mà bỏ qua những ký hiệu này. Thực ra, đó lại là những thông tin rất quan trọng — giúp xác định loại dây, công dụng và đảm bảo an toàn khi sử dụng. Trong bài viết này, chúng ta sẽ cùng nhau đi sâu tìm hiểu về chủ đề hướng dẫn đọc ký hiệu dây dẫn điện cáp điện đang có trên thị trường. Nhờ đó, bạn sẽ dễ dàng chọn được loại dây phù hợp, đúng tiêu chuẩn và an tâm hơn trong quá trình lắp đặt, sử dụng điện.

Bạn có biết rằng đọc ký hiệu dây dẫn điện, cáp điện không chỉ giúp bạn hiểu rõ về loại dây mà còn bảo vệ an toàn cho bản thân và thiết bị không? Chọn sai loại dây có thể gây chập cháy, hỏng hóc thiết bị, thậm chí nguy hiểm đến tính mạng. Ngoài ra, hiểu ký hiệu còn giúp bạn dễ dàng lựa chọn dây phù hợp cho từng mục đích sử dụng, tránh lãng phí tài chính khi mua dư thừa hoặc không đúng loại.

Ký hiệu về loại dây dẫn điện, cáp điện đang có trên thị trường

Dây đơn cứng (VC)

Kí hiệu VC là loại dây điện có cấu tạo từ một lõi đồng duy nhất, được bọc cách điện bởi lớp nhựa PVC chất lượng cao. Điểm nổi bật của dây VC chính là khả năng chịu điện áp lên tới 600V, phù hợp cho việc lắp đặt cố định trong các công trình dân dụng như nhà ở, văn phòng, trường học. Dây được sử dụng nhiều để cấp nguồn chính, đi âm tường hoặc luồn trong ống gen bảo vệ, giúp tăng độ an toàn, chống rò rỉ điện. Ngoài ra, dây VC còn có khả năng chịu nhiệt lên tới 70°C trong điều kiện làm việc lâu dài, thậm chí chịu được nhiệt độ tới 160°C trong thời gian ngắn khi xảy ra ngắn mạch, đảm bảo độ bền vững và ổn định cho hệ thống điện.

Dây đơn mềm (VCm)

Kí hiệu VCm mô tả dây dẫn điện hay cáp điện được cấu thành từ nhiều sợi đồng nhỏ xoắn lại với nhau nhằm tăng độ mềm dẻo, giúp dây dễ dàng uốn cong hoặc lắp đặt ở những vị trí phức tạp. Đây là lựa chọn lý tưởng cho các thiết bị điện cần di động hoặc những vị trí phải thay đổi dây thường xuyên. Dây VCm thường chịu được điện áp định mức 250V, phù hợp với đa số thiết bị điện gia đình hiện nay.

Dây đôi mềm dẹt (VCmd)

Kí hiệu VCmd là loại dây gồm hai lõi dẫn, mỗi lõi là tập hợp nhiều sợi đồng nhỏ xoắn lại. Lớp vỏ nhựa bên ngoài có dạng dẹt, tiện lợi khi lắp đặt dưới sàn nhà, chạy viền theo tường hoặc dùng cho các thiết bị điện yêu cầu hai đường dẫn (pha và nguội), cấp điện áp 250V. Khả năng chống gãy gập, va đập tốt giúp tăng tuổi thọ và đảm bảo an toàn cho quá trình sử dụng. Nếu không hiểu được thông tin về đọc ký hiệu dây dẫn điện, cáp điện bạn sẽ khó có thể phân biệt được các loại cáp này.

Dây đôi mềm xoắn (VCmx)

Kí hiệu VCmx biểu thị cho loại dây được hình thành bằng việc xoắn chặt hai dây đơn mềm (VCm) riêng biệt. Loại dây này thường được ứng dụng trong các thiết bị cần truyền tín hiệu hoặc dẫn điện song song, giúp chống rối và hạn chế nhiễu điện từ. Điện áp định mức của dây là 250V, phù hợp với hầu hết hệ thống điện dân dụng cường độ vừa và nhỏ. Xem thêm: Tìm hiểu điện áp dây là gì? điện áp pha là gì?

Dây đôi mềm ô voan (VCmo)

Dây dẫn điện, cáp điện có ký hiệu VCmo là sản phẩm kết hợp từ hai lõi dây đơn mềm (VCm) riêng biệt, có thể đặt song song hoặc xoắn lại với nhau tuỳ nhu cầu sử dụng. Bên ngoài phủ lớp vỏ nhựa PVC giúp tăng khả năng cách điện, bảo vệ tốt các lõi đồng khỏi tác động cơ học và môi trường bên ngoài. Đây là dòng dây linh hoạt, dễ dàng lắp đặt trong các hệ thống điện cần độ bền và an toàn cao, với điện áp làm việc là 250V.

Giải mã ký hiệu dây dẫn điện, cáp điện đang có trên thị trường

Khi nhìn vào dây cáp điện, bạn có thể thấy hàng loạt ký hiệu tưởng chừng khó hiểu. Nhưng thật ra, nếu hiểu rõ, chúng sẽ giúp bạn lựa chọn loại dây phù hợp nhất cho nhu cầu sử dụng. Cùng tìm hiểu từng nhóm ký hiệu nhé trong chủ đề đọc ký hiệu dây dẫn điện, cáp điện này nhé!

Ký hiệu vật liệu dẫn điện: Cu, A, F

Những ký hiệu này thể hiện vật liệu cấu tạo lõi dẫn điện – yếu tố quan trọng ảnh hưởng đến hiệu suất và độ bền của cáp.

Cu (Đồng): dẫn điện tốt, độ bền cao, nhưng giá thành khá đắt. Được sử dụng phổ biến trong dân dụng và công nghiệp. Báo Tuổi Trẻ từng đưa tin đồng là lựa chọn ưu tiên tại Việt Nam nhờ khả năng truyền tải điện vượt trội.
A (Nhôm): nhẹ hơn và rẻ hơn đồng, thường được dùng trong đường dây điện trên không nhờ trọng lượng nhẹ.
F (Sắt): ít gặp, chủ yếu dùng trong cáp tăng cường lực kéo như ACSR – loại dây nhôm có lõi thép.

Ký hiệu lớp cách điện: PVC, XLPE, PE

Lớp vật liệu cách điện cáp điện không chỉ giúp ngăn chặn rò điện mà còn ảnh hưởng đến khả năng chịu nhiệt của dây.

PVC (Polyvinyl Clorua): nhựa mềm, giá rẻ, dễ thi công nhưng chịu nhiệt kém hơn các loại khác.
XLPE (Polyetilen liên kết chéo): chịu nhiệt rất tốt, thường dùng cho cáp ngầm hoặc môi trường nhiệt độ cao.
PE (Polyetilen): trọng lượng nhẹ, khả năng chống ẩm tốt, lý tưởng cho lắp đặt ngoài trời.

Ký hiệu điện áp định mức: Uo/U, Um

Bạn có thể bắt gặp thông số như “0.6/1kV” được in trên vỏ cáp – đây là mức điện áp định mức:

Uo: điện áp giữa dây dẫn và đất, thường là 0.6kV.
U: điện áp giữa các pha, thường là 1kV.
Um: điện áp lớn nhất mà cáp có thể chịu được trong điều kiện vận hành.

Ký hiệu số lõi và tiết diện dây: ví dụ “3×10”, “4×1.5”

Cấu trúc bên trong dây cáp được thể hiện qua các ký hiệu như sau:

Số lõi: biểu thị số lượng dây dẫn điện bên trong (ví dụ: 3 lõi, 4 lõi…).
Tiết diện: là diện tích mặt cắt ngang của mỗi lõi dây, tính bằng mm², quyết định khả năng tải dòng điện.

Ví dụ, ký hiệu 3×10 nghĩa là dây có 3 lõi dẫn điện, mỗi lõi có tiết diện 10mm² – phù hợp cho tải lớn và an toàn cao.

Hướng dẫn đọc ký hiệu dây dẫn điện, cáp điện

Bây giờ, hãy cùng lscable.vn đi sâu hơn vào từng ký hiệu cụ thể mà bạn sẽ thường xuyên bắt gặp cũng như hướng dẫn bạn đọc ký hiệu dây dẫn điện, cáp điện thông qua những ví dụ cụ thể sauu.

Ví dụ 1: Cáp điện 0.6/1kV CU/XLPE/PVC 3Cx50+1Cx25mm

0.6/1kV là cấp điện áp danh định của cáp, theo tiêu chuẩn IEC, thể hiện dạng Uo/U (Um), trong đó:

Uo: điện áp định mức giữa lõi dây dẫn và đất hoặc lớp vỏ kim loại (thường là 0.6kV).
U: điện áp giữa các pha (thường là 1kV).
Um: điện áp lớn nhất mà cáp có thể chịu được trong điều kiện hoạt động.

CU/XLPE/PVC cho biết cấu tạo cáp gồm:

CU: lõi dẫn điện bằng đồng.
XLPE: lớp cách điện bằng polyetilen liên kết chéo.
PVC: lớp vỏ ngoài bằng nhựa PVC.

3Cx50+1Cx25mm thể hiện cấu hình dây:

3 lõi dẫn điện chính, mỗi lõi tiết diện 50mm². Xem thêm: Tiết diện dây dẫn là gì? Cách tính tiết điện chi tiết và lựa chọn phù hợp.
1 lõi trung tính, tiết diện 25mm².

Tổng thể đây là loại cáp 3 pha 4 lõi – dùng phổ biến trong mạng điện công nghiệp.

Ví dụ 2: Cáp 0.6/1kV ABC 50mm² x 4C

ABC: ký hiệu cho cáp nhôm dạng xoắn (Aluminium Bundled Conductor), nhẹ, linh hoạt, thường dùng cho lưới phân phối trên không.
50mm² x 4C: cáp gồm 4 lõi, mỗi lõi tiết diện 50mm².

Ví dụ 3: Cáp Cu-Mica/XLPE/PVC 25mm² x 1C

Cu: lõi dẫn điện bằng đồng.
Mica: lớp chống cháy, giữ an toàn khi xảy ra sự cố nhiệt.
XLPE/PVC: lớp cách điện và vỏ bọc ngoài.
25mm² x 1C: cáp một lõi, tiết diện 25mm², phù hợp cho hệ thống yêu cầu an toàn cháy nổ cao.

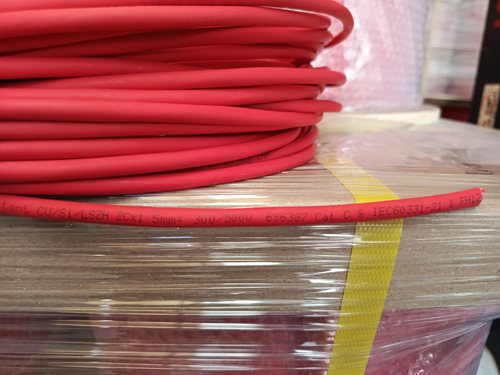

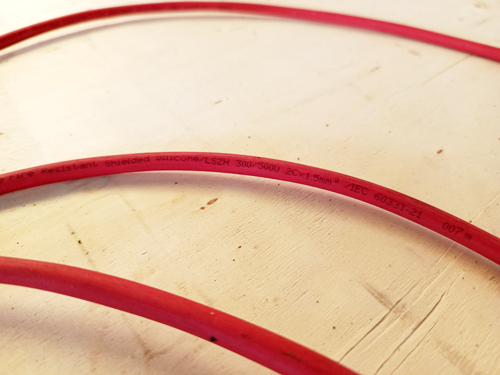

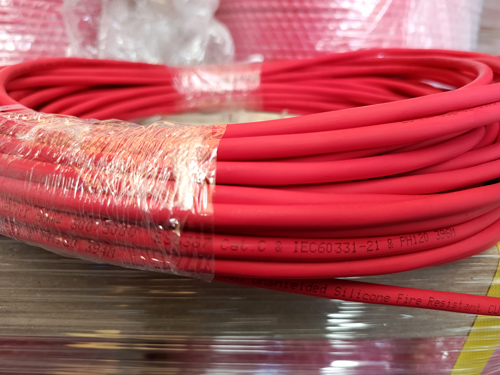

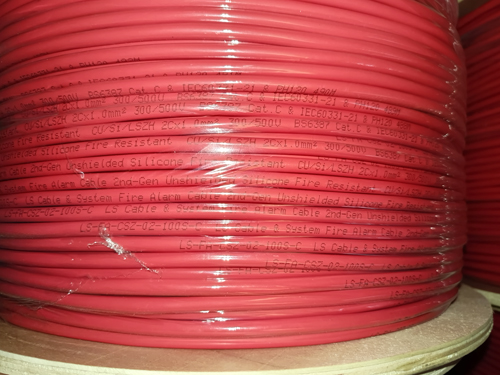

Ví dụ 4: Cáp chống cháy chống nhiễu Cu/Si/LSZH 2C x 1.5mm² 300/500V

Cu: Lõi dẫn đồng – dẫn điện tốt, phổ biến.
Si: Cách điện Silicone – chịu nhiệt cao, dẻo, chống cháy.
LSZH: Vỏ bọc ít khói, không halogen – an toàn khi cháy.
2C: Gồm 2 lõi dẫn điện.
1.5mm²: Tiết diện mỗi lõi – phù hợp tải khoảng 10–15A.
300/500V: Điện áp danh định – dùng cho dân dụng, chiếu sáng, điều khiển.

Ví dụ 5: Cáp 0.6/1kV Cu/XLPE-SB/PVC 1.5mm² x 4C

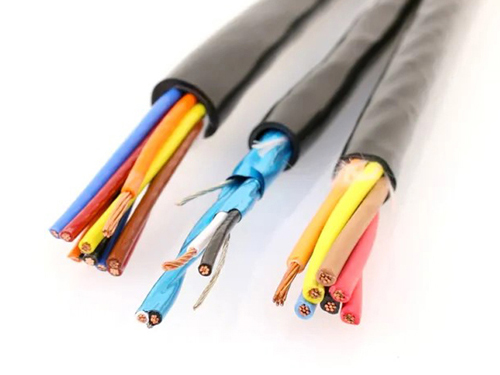

SB: lớp bọc lưới đồng bên ngoài, có tác dụng chống nhiễu điện từ (EMI), thường dùng cho tín hiệu điều khiển, truyền thông trong công nghiệp.

Ví dụ 6: Cáp ACSR 50/8mm²

ACSR (Aluminium Conductor Steel Reinforced): cáp nhôm lõi thép, kết hợp giữa khả năng dẫn điện của nhôm và độ bền kéo của lõi thép.
50/8mm²: lõi nhôm có tiết diện 50mm², lõi thép có tiết diện 8mm² – phù hợp cho đường dây điện trên không chịu tải lớn.

Ví dụ 7: Ký hiệu cáp CEV – 4×1.5 (4×7/0.52 – 0.6/1kV)

C: lõi dẫn điện bằng đồng. Nếu là A là nhôm, F là sắt.
E: lớp cách điện bằng XLPE.
V: lớp vỏ ngoài bằng PVC.

Phần sau:

4×1.5: gồm 4 lõi dây, mỗi lõi tiết diện 1.5mm².
4×7/0.52: mỗi lõi gồm 7 sợi nhỏ, mỗi sợi có đường kính 0.52mm – giúp dây linh hoạt và dễ uốn.
0.6/1kV: cấp điện áp sử dụng cho mạng hạ thế, được thử nghiệm với mức 1kV.

Bảng tổng hợp ký hiệu dây cáp điện phổ biến

Ký hiệu	Ý nghĩa
Cu	Đồng
Al	Nhôm
ACSR	Nhôm lõi thép
PVC	Nhựa PVC (cách điện, vỏ bọc)
XLPE	Cách điện XLPE
DATA/DSTA	Giáp băng nhôm/thép chống va đập
3Cx50	3 lõi đồng, 50mm²/lõi
1Cx25	1 lõi trung tính, 25mm²
ABC	Cáp nhôm vặn xoắn
LSFH	Ít khói, không độc tố
FR	Chống cháy
1P, 2P, 3P	Tương ứng 1 pha, 2 pha, 3 pha

Mẹo đọc ký hiệu dây dẫn điện, cáp điện đang có trên thị trường nhanh và chính xác từ chuyên gia

Ghi nhớ quy tắc “Từ trong ra ngoài”: Bắt đầu từ vật liệu lõi (ngầm định là Cu), đến lớp cách điện (V hoặc X), rồi đến lớp vỏ bọc ngoài cùng (V hoặc X).
Liên kết ký hiệu với ứng dụng: Hãy tạo một liên kết trong đầu: “V” (PVC) -> Dân dụng, trong nhà. “X” (XLPE) -> Công nghiệp, ngoài trời, chịu tải cao.
Số nhân (x) và số cộng (+): Con số đi với dấu “x” là số lõi dẫn điện chính. Nếu có thêm dấu “+”, con số theo sau là lõi nối đất (thường có tiết diện nhỏ hơn).
Khi không chắc chắn, hãy hỏi: Đừng ngần ngại hỏi người bán hàng có kinh nghiệm hoặc xem catalogue chi tiết của nhà sản xuất. An toàn điện không phải là nơi để phỏng đoán.

Ký hiệu trên cáp điện cung cấp thông tin về cấu trúc cáp, chất liệu cách điện và vỏ bảo vệ, và tiêu chuẩn sản xuất. Việc hiểu rõ các ký hiệu này giúp bạn đánh giá chất lượng và độ an toàn của cáp điện, có được lựa chọn đúng ngay từ đầu không chỉ giúp tiết kiệm chi phí mua sắm mà còn tránh được các chi phí sửa chữa, thay thế tốn kém trong tương lai do sự cố gây ra.

FAQs – Câu hỏi liên quan về hướng dẫn đọc ký hiệu dây dẫn điện, cáp điện đang có trên thị trường

Tôi muốn mua cáp ngoài trời nên chọn loại có ký hiệu gì? Nên chọn cáp có giáp DATA, DSTA hoặc ABC để tăng khả năng chống va đập, thời tiết khắc nghiệt.
Dây điện có ký hiệu “Cu/XLPE/PVC” nghĩa là gì và nó khác gì so với “Cu/PVC/PVC”? “Cu/XLPE/PVC” nghĩa là dây có lõi dẫn bằng Đồng (Cu), lớp cách điện bằng XLPE (Cross-linked Polyethylene) và lớp vỏ bọc ngoài bằng PVC. Còn “Cu/PVC/PVC” nghĩa là dây có lõi đồng (Cu), cả lớp cách điện và lớp vỏ bọc ngoài đều bằng PVC.
Nếu tôi thấy ký hiệu “LSFH” trên dây điện, điều đó có ý nghĩa gì đối với sự an toàn? “LSFH” (Low Smoke Free Halogen) là ký hiệu rất quan trọng về an toàn cháy nổ. Nó có nghĩa là khi xảy ra hỏa hoạn, loại dây cáp này sẽ tạo ra ít khói và không sinh ra các khí độc hại có chứa halogen.
Ký hiệu trên dây dẫn điện và cáp điện có ý nghĩa gì? Ký hiệu trên dây dẫn điện và cáp điện cung cấp thông tin về chất liệu, tiết diện, điện áp định mức, và nhiều thông số kỹ thuật khác giúp bạn đánh giá chất lượng và độ an toàn của sản phẩm.

Tóm lại, có thể thấy việc đọc ký hiệu dây dẫn điện, cáp điện không chỉ giúp bạn chọn đúng loại dây phù hợp mà còn đảm bảo an toàn cho hệ thống điện cũng như tài sản và tính mạng của bản thân. Đừng ngại hỏi kỹ nơi bán hoặc chuyên gia nếu bạn còn băn khoăn về ký hiệu. Hãy là người tiêu dùng thông thái, chủ động tìm hiểu và lựa chọn những sản phẩm chất lượng, chính hãng để bảo vệ chính mình và người thân!
