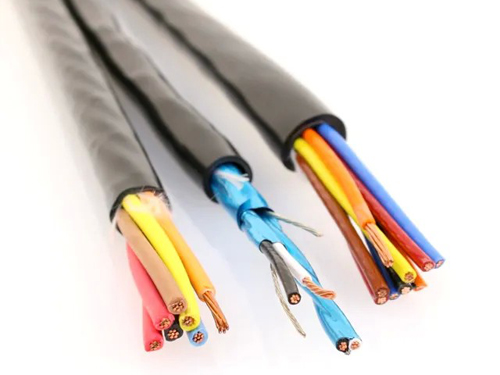

Thế nào là cáp điện 3 lõi, 4 lõi hay 5 lõi?

Dây điện là sản phẩm không thể thiếu trong cuộc sống hàng ngày và trong sản xuất. Hiện nay, trên thị trường có rất nhiều loại dây điện phục vụ cho nhiều mục đích sử dụng khác nhau. Đối với các công trình có yêu cầu đặc biệt, cáp điện 3 lõi, 4 lõi hoặc 5 lõi thường được sử dụng để đảm bảo các tiêu chuẩn lắp đặt và sử dụng. Thông tin dưới đây từ lscable.vn sẽ giúp bạn hiểu thêm về dòng sản phẩm này.

Sử dụng dây cáp điện nhiều lõi có khác biệt gì?

Dây cáp điện nhiều lõi có khả năng dẫn điện tốt và chịu tải cao hơn. Mọi người thường nghĩ rằng mọi loại dây cáp điện đều có khả năng dẫn điện như nhau, chỉ khác nhau ở kích thước: dây nhỏ dùng cho công trình nhỏ, dây lớn dùng cho công trình lớn. Vì thế, nhiều người không quan tâm đến số lõi của dây khi mua cáp điện.

Tuy nhiên, dây cáp điện nhiều lõi có ưu thế vượt trội nhờ vào chất liệu của lõi dây. Chúng thường được làm từ đồng nguyên chất 99% hoặc là hợp kim đồng với nhôm, trong đó tỷ lệ nhôm thường rất ít. Điều này làm cho dây cáp điện nhiều lõi mềm hơn và khả năng dẫn điện tốt hơn.

Ngoài ra, sự kết nối giữa các dây nhỏ trong cáp nhiều lõi cũng hiệu quả hơn. So với dây ít lõi hoặc lõi đơn, sự kết nối của dây cáp nhiều lõi thường chặt chẽ hơn. Vì vậy, việc sử dụng dây cáp điện nhiều lõi không chỉ tiết kiệm hơn mà còn mang lại hiệu quả cao hơn hẳn so với các loại dây cáp khác.

Cáp 3 lõi

Các loại cáp này thường được sử dụng cho hệ thống 3 pha cân bằng hoàn hảo. Khi dòng điện trên ba dây dẫn của hệ thống 3 pha bằng nhau và có góc pha chính xác 120°, thì hệ thống được coi là cân bằng. Tải 3 pha giống hệt nhau về mọi mặt và không cần dây trung tính. Một ví dụ quan trọng của tải 3 pha là động cơ điện, và đó là lý do tại sao chúng thường được cung cấp qua cáp điện 3 lõi trong hầu hết các trường hợp.

Cáp 3 lõi + 1 lõi nhỏ hơn

Hệ thống 3 pha có thể có dây trung tính. Dây này cho phép hệ thống 3 pha hoạt động ở điện áp cao hơn, đồng thời hỗ trợ tải một pha với điện áp thấp hơn. Trong những trường hợp như vậy, không có khả năng các tải sẽ giống hệt nhau, vì vậy dây trung tính sẽ mang dòng điện mất cân bằng của hệ thống. Mức độ mất cân bằng càng lớn thì dòng điện qua dây trung tính càng lớn.

Khi có một mức độ mất cân bằng nhất định và lượng dòng sự cố rất nhỏ, thì cáp điện 3 lõi + 1 lõi nhỏ hơn được sử dụng. Trong các loại cáp này, dây trung tính có tiết diện giảm so với ba dây dẫn chính, được sử dụng để mang một lượng nhỏ dòng điện không cân bằng.

Cáp 4 lõi (tiết diện 4 lõi bằng nhau)

Khi có các điều kiện mất cân bằng nghiêm trọng, lượng dòng sự cố sẽ tăng lên mức rất cao. Nói chung, trong trường hợp tải tuyến tính, dây trung tính chỉ mang dòng điện do mất cân bằng giữa các pha, cáp điện 4 lõi là sựa lựa chọn đúng đắn.

Tuy nhiên, các tải phi tuyến tính như nguồn điện kiểu chuyển mạch, máy tính, thiết bị văn phòng, chấn lưu đèn và máy biến áp ở mức tải thấp tạo ra dòng điện hài bậc ba, tức là các dòng điện này nằm trong pha của tất cả các pha cung cấp.

Các dòng điện này không triệt tiêu tại điểm nối sao của hệ thống ba pha giống như các dòng điện có tần số bình thường, mà cộng lại, do đó dây trung tính phải mang các dòng điện hài bậc ba rất nặng.

Đó là lý do tại sao mặt cắt ngang của dây trung tính của cáp cấp nguồn cho thiết bị không bị giảm và được thiết kế với diện tích giống như dây dẫn chính để mang dòng điện cao này. Xem thêm: Tuổi thọ của dây cáp điện bị ảnh hưởng bởi yếu tố nào?

Cáp 5 và 6 lõi

Một số điều kiện có thể xảy ra khi lượng dòng điện sự cố (trung tính) trở nên rất lớn so với dòng điện pha. Khi tải liên quan đến loại tình huống này được cấp qua cáp nhiều lõi, cần phải sử dụng cáp điện 5 lõi hoặc cáp điện 6 lõi.

Trong điều kiện này, hai (hoặc ba) dây dẫn có thể được sử dụng song song để mang một lượng lớn dòng điện không cân bằng được tạo ra.

Các tiêu chí đánh giá dây dẫn điện chất lượng

Ngoài quan tâm đến cáp điện 3 lõi, 4 lõi hay 5 lõi, khi lựa chọn dây dẫn điện để xác định loại dây nào chất lượng, bạn cần căn cứ vào 5 tiêu chí sau đây:

• Khả năng dẫn điện: Đây là tiêu chí vô cùng quan trọng vì dây dẫn được dùng để dẫn điện. Khả năng dẫn điện càng cao thì càng ít gây hao tổn về điện năng trong quá trình truyền tải.
• Độ tinh khiết của nguyên liệu: Dây dẫn điện dù làm bằng đồng hay nhôm cũng cần có độ tinh khiết cao. Hàm lượng tạp chất quá lớn sẽ ảnh hưởng đến độ bền của dây dẫn.
• Độ bền: Dây dẫn điện cần có độ bền cao để hạn chế tối đa chi phí sửa chữa, đồng thời đảm bảo an toàn cho con người trong quá trình sử dụng. Các sản phẩm cáp chống cháy chống nhiễu LS đều thỏa mãn tiêu chí này bạn có thể yên tâm lựa chọn và sử dụng.
• Trọng lượng của dây dẫn: Những loại dây có trọng lượng lớn cần phải sử dụng loại cột điện to hơn, dẫn đến tốn kém chi phí đầu tư.
• Giá thành của sản phẩm: Đây cũng là một tiêu chí được nhiều người cân nhắc. Nên chọn loại dây dẫn có giá cả cạnh tranh mà chất lượng vẫn được đảm bảo.

Tóm lại, việc lựa chọn cáp điện 3 lõi, 4 lõi hay 5 lõi phụ thuộc vào nhu cầu cụ thể của hệ thống điện và các yếu tố kỹ thuật liên quan. Đánh giá cẩn thận và lựa chọn đúng loại cáp sẽ đảm bảo hệ thống điện hoạt động hiệu quả, an toàn và bền vững.
