Cáp EPR là gì? Chi tiết các thông tin liên quan

Trong ngành công nghiệp điện hiện đại, việc lựa chọn hệ thống dây cáp phù hợp không chỉ quyết định đến hiệu quả truyền tải mà còn ảnh hưởng trực tiếp đến an toàn phòng cháy chữa cháy và tuổi thọ của toàn bộ công trình. Khi tìm hiểu về các loại cáp điện, bạn sẽ bắt gặp nhiều thuật ngữ và dòng cáp khác nhau, mỗi loại đều sở hữu những đặc tính và ứng dụng riêng biệt. Trong số đó, cáp EPR là một trong những loại cáp được sử dụng rộng rãi trong cả lĩnh vực công nghiệp lẫn dân dụng nhờ những ưu điểm nổi bật. Vậy cáp EPR là gì? Hãy cùng lscable.vn tìm hiểu thông qua bài viết dưới đây nhé!

Vật liệu EPR xuất hiện từ những năm 1960 nhờ tiến bộ trong xúc tác polymer hóa. Từ đó, nó trở thành lựa chọn phổ biến cho lớp cách điện cáp vì kết hợp được tính chất điện môi tốt với đặc tính cơ học của cao su. Hiện nay, cáp EPR xuất hiện trong nhiều dự án công nghiệp, năng lượng và hạ tầng trên toàn cầu, bao gồm cả thị trường Việt Nam.

Cáp EPR là gì?

Cáp EPR là gì? Cáp EPR là loại cáp điện sử dụng cao su Ethylene Propylene (Ethylene Propylene Rubber – EPR) làm vật liệu cách điện cho lõi dẫn điện. Đây là một loại cao su tổng hợp có khả năng cách điện tốt, chịu nhiệt tương đối cao, chống ẩm hiệu quả và vẫn duy trì được độ mềm dẻo trong nhiều điều kiện vận hành khác nhau.

Nếu ví ruột dẫn bằng đồng hoặc nhôm là “đường dẫn” của dòng điện thì lớp cách điện EPR chính là lớp bảo vệ bao quanh đường dẫn đó. Nhờ đặc tính cách điện vượt trội, lớp EPR giúp giảm thiểu nguy cơ rò rỉ điện, chập điện và hạn chế tình trạng suy giảm hiệu suất khi cáp làm việc trong môi trường có nhiệt độ cao, độ ẩm lớn, rung động hoặc tiếp xúc với hóa chất.

Nhờ những đặc tính này, cáp EPR được ứng dụng rộng rãi trong các ngành công nghiệp nặng, công trình hàng hải, hệ thống máy móc, khu vực có độ ẩm cao, các tuyến cáp cần uốn cong thường xuyên và một số hệ thống điện trung thế. Tuy nhiên, không phải mọi loại cáp mang ký hiệu EPR đều phù hợp với mọi điều kiện sử dụng. Khi lựa chọn cáp, người dùng vẫn cần xem xét thêm các yếu tố như cấp điện áp, vật liệu vỏ bọc, khả năng chống cháy, chống dầu cũng như các tiêu chuẩn sản xuất để đảm bảo đáp ứng đúng yêu cầu cáp chống cháy chống nhiễu của từng ứng dụng.

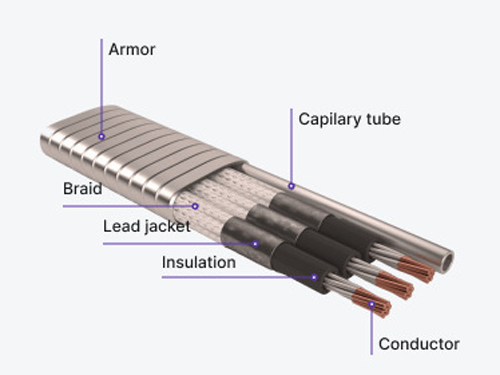

Cấu tạo các lớp của một sợi cáp EPR tiêu chuẩn

Cấu tạo các lớp của một sợi cáp EPR là gì? Một sợi cáp EPR tiêu chuẩn không chỉ bao gồm lõi dẫn điện và lớp cách điện bằng cao su đơn thuần. Đây là một cấu trúc kỹ thuật được thiết kế gồm nhiều lớp khác nhau, trong đó mỗi lớp đảm nhiệm một chức năng riêng nhằm đảm bảo khả năng truyền tải điện ổn định, an toàn và bền bỉ trong quá trình vận hành.

Cấu tạo cơ bản của cáp EPR thường bao gồm:

• Lõi dẫn điện (Conductor): Là bộ phận đảm nhiệm chức năng truyền tải dòng điện, thường được chế tạo từ đồng hoặc nhôm. Trong một số trường hợp, lõi dẫn có thể được mạ thiếc nhằm tăng khả năng chống oxy hóa và nâng cao độ bền khi làm việc trong môi trường khắc nghiệt.
• Lớp màn chắn lõi (Conductor Shield): Là lớp vật liệu bán dẫn được bố trí xung quanh lõi dẫn, có nhiệm vụ phân bố điện trường đồng đều, hạn chế hiện tượng tập trung điện áp và giúp nâng cao độ ổn định của cáp.
• Lớp cách điện EPR: Đây là lớp quan trọng nhất của cáp, được xem như phần quan trọng nhất của sợi cáp EPR. Lớp cao su Ethylene Propylene này có chức năng cách ly dòng điện, ngăn ngừa hiện tượng rò điện và đảm bảo an toàn trong quá trình sử dụng.
• Lớp màn chắn cách điện (Insulation Shield): Tiếp tục sử dụng vật liệu bán dẫn để kiểm soát sự phân bố điện trường, giảm ứng suất điện tác động lên lớp cách điện và nâng cao tuổi thọ của cáp.
• Lớp màn chắn kim loại (Metallic Shield): Thường được cấu tạo từ băng đồng hoặc các sợi đồng đan xen, có nhiệm vụ dẫn dòng sự cố, đặc biệt là dòng ngắn mạch, đồng thời góp phần bảo vệ hệ thống cáp.
• Lớp vỏ bọc ngoài (Jacket): Là lớp bảo vệ bên ngoài cùng, thường được làm từ PVC, CPE hoặc các vật liệu có khả năng chống cháy khác. Lớp vỏ này giúp cáp chống lại các tác động cơ học, môi trường bên ngoài và tăng độ bền trong quá trình lắp đặt, vận hành.

Nhờ cấu tạo nhiều lớp với từng chức năng riêng biệt, cáp EPR có khả năng đáp ứng tốt các yêu cầu về an toàn điện, độ bền cơ học và khả năng vận hành ổn định trong nhiều môi trường sử dụng khác nhau.

Ưu điểm nổi bật của cáp EPR

Điều gì khiến cáp EPR trở thành lựa chọn ưu tiên của các kỹ sư trong những dự án yêu cầu cao về độ an toàn và độ bền? Câu trả lời nằm ở những đặc tính kỹ thuật nổi bật mà không phải vật liệu cách điện nào cũng có thể đáp ứng.

Khả năng chịu nhiệt và chống cháy vượt trội

Cáp EPR có khả năng vận hành liên tục ở nhiệt độ 90°C và chịu được nhiệt độ lên đến 250°C trong thời gian ngắn khi xảy ra sự cố ngắn mạch (khoảng 5 giây). Bên cạnh khả năng chịu nhiệt tốt, nhiều dòng cáp EPR hiện đại còn có khả năng hạn chế cháy lan, nâng cao độ an toàn khi sử dụng.

Một số loại cáp EPR cao cấp đạt tiêu chuẩn LSZH (Low Smoke Zero Halogen), đảm bảo chứng nhận CPR giúp giảm lượng khói phát sinh khi cháy và không giải phóng khí halogen độc hại. Đây là ưu điểm quan trọng trong các công trình như tòa nhà cao tầng, đường hầm hoặc những khu vực yêu cầu cao về an toàn con người khi xảy ra hỏa hoạn.

Độ bền cơ học cao và khả năng uốn linh hoạt

Ưu điểm của cáp EPR là gì? Trong quá trình thi công tại các vị trí chật hẹp, nhiều góc cong hoặc cần uốn cáp thường xuyên, vật liệu cách điện cứng có thể gây khó khăn và làm tăng nguy cơ ảnh hưởng đến lõi dẫn điện.

Nhờ đặc tính đàn hồi của cao su Ethylene Propylene, cáp EPR có độ mềm dẻo và khả năng uốn cong tốt. Bán kính uốn tối thiểu của nhiều loại cáp EPR nhỏ hơn so với cáp XLPE, giúp giảm lực tác động lên lõi dẫn khi lắp đặt. Đồng thời, khả năng chịu rung động liên tục giúp lớp cách điện duy trì độ bền, hạn chế nứt gãy trong quá trình vận hành.

Khả năng kháng ẩm và chống chịu hóa chất tốt

Trong các môi trường như khu vực ngập nước, hệ thống cáp ngầm hoặc nhà máy hóa chất, khả năng bảo vệ của lớp cách điện là yếu tố quan trọng quyết định độ ổn định của hệ thống điện. Cấu trúc liên kết chéo của EPR giúp lớp cách điện có khả năng chống thấm nước tốt, hạn chế sự xâm nhập của độ ẩm.

Ngoài ra, EPR còn có khả năng chống chịu với nhiều tác nhân như axit loãng, kiềm, dầu mỡ động thực vật và một số dung môi hóa học. Nhờ đó, cáp có thể duy trì điện trở cách điện ổn định, đảm bảo hiệu suất vận hành lâu dài trong các môi trường khắc nghiệt hoặc khi chôn ngầm dưới đất.

Bảng so sánh nhanh cáp EPR – XLPE và PVC

Bảng trên chỉ mang tính định hướng. Cáp thực tế cần được so sánh theo điện áp, tiết diện, lõi dẫn, vỏ ngoài, tiêu chuẩn thử nghiệm và hãng sản xuất.

Cáp EPR được sử dụng ở đâu?

Hệ thống cáp điện tàu biển

Môi trường hàng hải có độ ẩm cao, hơi muối, rung động động cơ và yêu cầu nghiêm ngặt về an toàn điện. Vì vậy, nhiều loại cáp tàu biển sử dụng cách điện EPR hoặc vật liệu có đặc tính tương đương.

Cáp điện hàng hải có thể được sản xuất theo nhóm tiêu chuẩn IEC 60092 và các yêu cầu liên quan đến hệ thống điện tàu biển. Khi lựa chọn cáp, không nên chỉ dựa vào vật liệu cách điện mà cần kiểm tra chứng nhận đăng kiểm phù hợp với yêu cầu của chủ tàu, đơn vị thiết kế và cơ quan kiểm định.

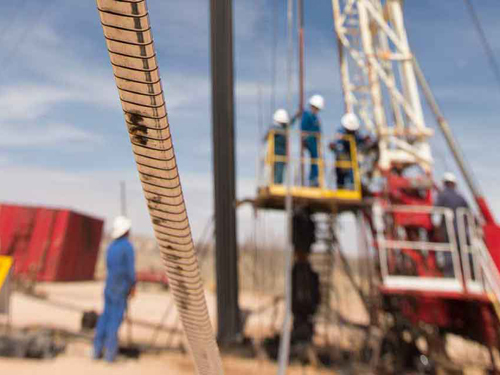

Nhà máy công nghiệp, khai khoáng và dầu khí

Trong các nhà máy, cáp thường làm việc gần động cơ, lò nhiệt, máy bơm, băng tải hoặc thiết bị cơ khí liên tục, nơi có rung động, bụi, dầu, độ ẩm và nhiệt độ thay đổi. Với khả năng cách điện tốt và độ linh hoạt cao, cáp EPR phù hợp cho nhiều ứng dụng công nghiệp.

Đối với ngành dầu khí và hóa chất, cần xem xét thêm khả năng kháng dầu, chống hóa chất, chống cháy và chống tĩnh điện. Không nên chọn cáp chỉ dựa trên tên gọi “công nghiệp”, vì mỗi khu vực có thể có yêu cầu an toàn riêng.

Động cơ, máy biến áp và thiết bị có rung động

Các hệ thống động cơ, máy biến áp và thiết bị điện yêu cầu cáp có khả năng chịu rung động, uốn cong và duy trì độ ổn định khi vận hành. Đặc tính mềm dẻo của EPR giúp cáp đáp ứng tốt các điều kiện này.

Tuy nhiên, với hệ thống dùng biến tần, xung điện áp nhanh có thể ảnh hưởng đến cáp. Khi đó, cần lựa chọn cáp chuyên dụng có lớp chắn nhiễu, cấu tạo phù hợp và hệ thống nối đất đúng yêu cầu, thay vì chỉ dựa vào vật liệu EPR.

Công trình ngoài trời và khu vực ẩm ướt

Cáp EPR được sử dụng trong một số hệ thống ngoài trời hoặc khu vực ẩm như trạm bơm, cảng, hệ thống xử lý nước và công trình ven biển. Tuy nhiên, cáp cần có lớp vỏ bảo vệ phù hợp để chống tia UV, thời tiết và va đập.

Cần lưu ý rằng lớp EPR nằm bên trong dây cáp điện, còn lớp vỏ ngoài mới là phần tiếp xúc trực tiếp với môi trường. Vì vậy, khi sử dụng ngoài trời, cần kiểm tra thông số của lớp vỏ thay vì mặc định mọi loại cáp EPR đều có khả năng chịu thời tiết như nhau.

Tiêu chuẩn sản xuất và kiểm định chất lượng cáp EPR là gì?

Tiêu chuẩn sản xuất và kiểm định chất lượng cáp EPR là gì? Để đảm bảo độ an toàn và độ tin cậy trong vận hành, cáp EPR cần đáp ứng các tiêu chuẩn sản xuất và kiểm định nghiêm ngặt. Tại Việt Nam, cáp EPR thường được chế tạo theo tiêu chuẩn TCVN 5935-1 (tương đương IEC 60502-1) đối với cáp hạ thế và TCVN 8399 (IEC 60502-2) đối với cáp trung thế.

Quy trình kiểm định bao gồm nhiều phép thử quan trọng như:

• Kiểm tra phóng điện cục bộ (Partial Discharge Test): Đánh giá khả năng cách điện và phát hiện các khuyết tật bên trong lớp cách điện.
• Thử nghiệm lão hóa nhiệt: Mô phỏng quá trình vận hành lâu dài bằng cách gia nhiệt ở 135°C trong 7 ngày để đánh giá độ bền vật liệu.
• Thử nghiệm ngậm nước và chịu lực nén: Kiểm tra khả năng chống ẩm, độ bền cơ học và khả năng duy trì tính năng bảo vệ của cáp trong điều kiện thực tế.

FAQs – Câu hỏi liên quan đến cáp EPR là gì?

• Tại sao cáp EPR thường đắt hơn cáp PVC hay XLPE? Quy trình sản xuất cao su EPR phức tạp hơn và đòi hỏi các máy lưu hóa liên tục. Hơn nữa, các thành phần hóa học để tạo ra EPR có giá thành cao hơn nhựa PVC hay Polyethylene thông thường.
• Bán kính uốn cong của cáp EPR là bao nhiêu? Thông thường, bán kính uốn cong tối thiểu của cáp EPR nhỏ hơn so với cáp XLPE (khoảng 6-8 lần đường kính ngoài của cáp so với 12-15 lần của XLPE), giúp nó cực kỳ linh hoạt trong thi công.
• Có thể dùng cáp EPR thay thế hoàn toàn cáp XLPE không? Không phải trong mọi trường hợp. EPR ưu thế về linh hoạt và môi trường khắc nghiệt, còn XLPE thường được chọn cho đường truyền tải yêu cầu tổn hao thấp và độ cứng cơ học cao. Lựa chọn phụ thuộc vào yêu cầu cụ thể của dự án.
• Cáp EPR có chống nước hoàn toàn không? EPR có khả năng đáp ứng tốt trong môi trường ẩm, nhưng mức chống nước của cả sợi cáp phụ thuộc vào cấu trúc tổng thể, lớp vỏ, biện pháp chống thấm và phụ kiện đầu nối. Muốn dùng trong nước hoặc vùng ngập thường xuyên, cần chọn cáp chuyên dụng.

Trên đây là những thông tin mà lscable.vn đã tổng hợp giúp bạn hiểu rõ cáp EPR là gì cũng như các thông tin liên quan. Có thể thấy đây là một giải pháp cáp điện cao cấp, kết hợp hoàn hảo giữa tính linh hoạt của cao su và khả năng cách điện bền bỉ. Với cấu tạo từ cao su etylen-propylen, cáp EPR vượt qua các rào cản về nhiệt độ, độ ẩm, hóa chất và đặc biệt là an toàn cháy nổ. Mặc dù chi phí đầu tư ban đầu có thể cao hơn so với cáp PVC hay XLPE, nhưng xét về độ bền và chi phí bảo trì dài hạn, cáp EPR chắc chắn là khoản đầu tư xứng đáng cho mọi công trình điện an toàn và bền vững.
