Cáp trung thế là gì? Những thông tin cần biết về loại cáp này

Trong hệ thống điện, cáp được phân loại dựa trên cấp điện áp mà chúng có thể chịu đựng. Do đó là chúng ta có các khái niệm, cáp trung thế, cáp hạ thế và cáp cao thế. Bạn đã bao giờ thắc mắc cáp trung thế là gì và tại sao nó lại quan trọng trong hệ thống điện hiện đại. Cáp trung thế là loại cáp được thiết kế để chịu được điện áp trung bình, thường được sử dụng trong các hệ thống phân phối điện. Chúng được chế tạo với các lớp cách điện và bảo vệ để đảm bảo an toàn và hiệu suất cao. Trong bài viết này, hãy cùng LScablevn khám phá chi tiết về cáp trung thế là gì? Và những thông tin cần biết về loại cáp này.

Ở đâu có khu công nghiệp, khu đô thị, ở đó có cáp trung thế! Loại cáp này giống như “động mạch chủ” đưa máu – ở đây là điện năng – đến mọi ngóc ngách của xã hội hiện đại. Nhờ có cáp trung thế, điện năng được truyền tải ổn định, giảm thiểu tổn hau trên đường dây, hạn chế sự cố và đảm bảo an toàn.

Cáp trung thế là gì?

Cáp trung thế là gì? Cáp trung thế là loại cáp điện chuyên dụng để truyền tải và phân phối điện ở mức điện áp trung bình, nằm trong khoảng từ 1kV đến 35kV, phổ biến nhất ở mức 22kV và 35kV. Không giống như cáp cao thế hay hạ thế, cáp trung thế “sinh ra” nhằm kết nối các trạm biến áp, khu công nghiệp và các khu dân cư lớn – nơi yêu cầu mức truyền tải cao, ổn định và an toàn.

Ứng dụng trong đời sống và sản xuất

• Dẫn điện vào các nhà máy lớn, xưởng sản xuất quy mô vừa và lớn.
• Cấp nguồn cho hệ thống điện của các khu dân cư, chung cư, bệnh viện.
• Ứng dụng trong các dự án năng lượng tái tạo như điện gió, điện mặt trời.

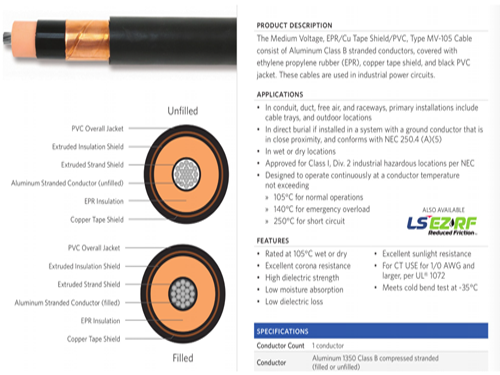

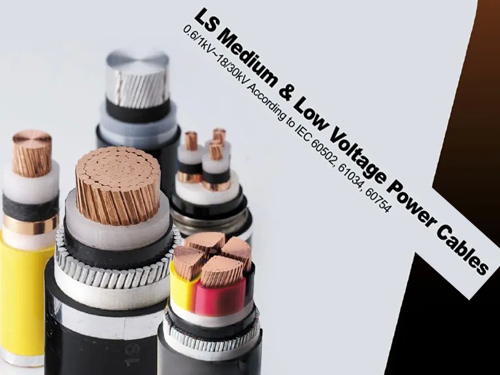

Cấu tạo của cáp trung thế

Cấu tạo của cáp trung thế là gì? Để trả lời câu hỏi này không quá khó, về cơ bản loại cáp trung thế này có cấu tạo với các thành phần như các loại cáp khác:

• Lớp dẫn điện: Lớp dẫn điện của cáp trung thế thường được làm từ đồng hoặc nhôm, có khả năng dẫn điện tốt và chịu được dòng điện lớn.
• Lớp cách điện: Lớp cách điện thường được làm từ các vật liệu như XLPE (cross-linked polyethylene) hoặc PVC (polyvinyl chloride). Những vật liệu này có khả năng cách điện cao và chịu được nhiệt độ và áp lực lớn.
• Lớp bảo vệ: Lớp bảo vệ bao gồm các lớp vỏ bên ngoài, thường được làm từ các vật liệu như PVC hoặc PE (polyethylene), để bảo vệ cáp khỏi các tác động cơ học và môi trường.

Bảng so sánh cáp hạ thế, trung thế và cao thế

Thông số kỹ thuật cơ bản của cáp trung thế

Dải điện áp phổ biến của cáp trung thế

Dải điện áp phổ biến của cáp trung thế là gì? Cáp trung thế là loại dây cáp điện được thiết kế để truyền tải điện ở mức điện áp trung bình, dao động từ khoảng 1kV đến 36kV. Ở Việt Nam, điện áp phổ biến nhất cho cáp trung thế là 24kV theo tiêu chuẩn IEC 60502-2 và TCVN 5935-1995.

• Loại 3 pha: 3x(1×35)mm², 3x(1×50)mm², 3x(1×70)mm², 3x(1×95)mm², 3x(1×120)mm²
• Dải điện áp: Từ 6kV-22kV và 35kV là phổ biến nhất tại Việt Nam.

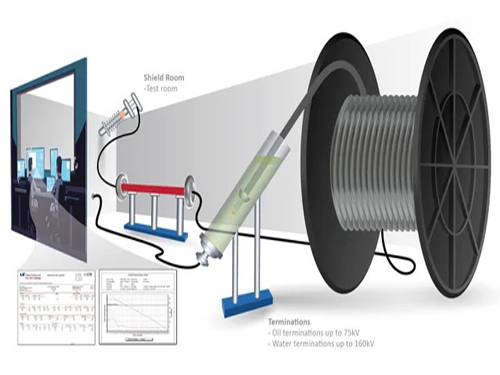

Tiêu chuẩn chất lượng và an toàn vận hành

Các loại dây cáp điện này phải đạt tiêu chuẩn quốc tế như IEC 60502-2, TCVN 5935-2. Cáp phải chịu được nhiệt độ cao, cách điện tốt, chống cháy, chống ẩm.

Ngoài ra cáp trung thế còn có các tiêu chi kỹ thuật đặc thù sau

• Khả năng chịu nhiệt: Cáp trung thế có thể hoạt động liên tục ở nhiệt độ lên đến 90°C mà không bị suy giảm hiệu suất. Điều này đảm bảo hoạt động ổn định trong điều kiện khí hậu nhiệt đới như Việt Nam.
• Độ bền cơ học: Được thiết kế để chịu được các lực kéo, uốn cong và va đập trong quá trình lắp đặt và vận hành.
• Khả năng chống ăn mòn: Vật liệu chế tạo cáp có khả năng chống ăn mòn tốt, phù hợp với môi trường ẩm ướt và có độ mặn cao.

Phân loại cáp trung thế

Theo lớp bảo vệ bên ngoài

• Cáp trung thế chống thấm: Được thiết kế chuyên dụng cho các môi trường ẩm ướt hoặc lắp đặt ngầm, giúp ngăn nước xâm nhập và duy trì độ bền lâu dài.
• Cáp trung thế chống cháy: Dành cho các công trình đòi hỏi tiêu chuẩn phòng cháy nghiêm ngặt, đảm bảo an toàn trong trường hợp xảy ra sự cố.
• Cáp trung thế chịu tia UV: Phù hợp với điều kiện ngoài trời, có khả năng chống lại tác động của tia cực tím, giúp kéo dài tuổi thọ cáp.

Theo vật liệu lõi dẫn điện

• Cáp trung thế lõi đồng: Sử dụng lõi dẫn bằng đồng với khả năng dẫn điện vượt trội, thích hợp cho các hệ thống yêu cầu truyền tải điện mạnh và ổn định.
• Cáp trung thế lõi nhôm: Lõi nhôm có ưu điểm nhẹ, chi phí thấp hơn, phù hợp với các công trình quy mô lớn cần tối ưu chi phí vận hành mà vẫn đảm bảo hiệu quả truyền tải.

Theo môi trường lắp đặt

• Cáp ngầm trung thế: Cũng như cáp ngầm hạ thế thì cáp ngầm trung thế cũng được lắp đặt dưới lòng đất, thường được đặt trong ống cáp bảo vệ, phù hợp với các khu đô thị hoặc công trình yêu cầu tính thẩm mỹ và an toàn cao.
• Cáp trung thế trên không: Được treo trên cột điện, thích hợp cho các khu vực nông thôn, ngoại ô hoặc nơi có ít chướng ngại vật.

Ứng dụng thực tế của cáp trung thế

Ứng dụng thực tế của cáp trung thế là gì? Cáp trung thế đóng vai trò thiết yếu trong các hệ thống điện công nghiệp và dân dụng, bao gồm:

• Truyền tải điện trong khu công nghiệp: Cung cấp nguồn điện ổn định cho nhà máy, xưởng sản xuất và các khu công nghiệp quy mô lớn.
• Hệ thống điện lưới quốc gia: Là phương tiện trung gian truyền tải điện năng từ trạm biến áp chính đến các điểm phân phối nhỏ hơn.
• Cấp điện cho công trình công cộng: Được sử dụng trong hệ thống điện của các trường học, bệnh viện, sân bay, trung tâm thương mại và nhiều cơ sở hạ tầng khác.
• Lắp đặt linh hoạt: Tùy theo đặc thù địa hình và yêu cầu kỹ thuật, cáp trung thế có thể được triển khai theo hình thức ngầm hoặc trên không để đảm bảo hiệu quả và độ bền.

Các câu hỏi thường gặp về cáp trung thế (FAQs)

• Cáp trung thế có điện áp bao nhiêu? Cáp trung thế có điện áp từ trên 1kV đến 35kV. Tại Việt Nam, loại phổ biến nhất là cáp 24kV với ký hiệu đầy đủ là 12/20(24)kV theo tiêu chuẩn quốc tế.
• Làm thế nào để phân biệt cáp trung thế chính hãng? Cáp trung thế chính hãng thường có tem nhãn rõ ràng, giấy tờ chứng nhận chất lượng đầy đủ, bao bì chuyên nghiệp và được phân phối qua các đại lý ủy quyền của nhà sản xuất.
• Cáp trung thế có tuổi thọ bao lâu? Tuổi thọ của cáp trung thế thường từ 25-40 năm tùy thuộc vào chất lượng sản phẩm, điều kiện lắp đặt, môi trường vận hành và chế độ bảo dưỡng.
• Làm sao để nhận biết cáp trung thế chất lượng? Cáp trung thế chất lượng có cấu tạo đầy đủ các lớp cách điện, bán dẫn, màn chắn kim loại và được sản xuất theo tiêu chuẩn IEC 60502-2 hoặc TCVN 5935-1995. Xem thêm: Hiểu đúng các tiêu chuẩn UL, CE, RoHS là gì trong lĩnh vực cáp điện?

Cáp trung thế là một thành phần không thể thiếu trong hệ thống điện hiện đại. Với khả năng truyền tải hiệu quả, độ tin cậy cao và tuổi thọ lâu dài, cáp trung thế đã và đang đóng góp quan trọng vào sự phát triển của ngành điện lực Việt Nam. Việc hiểu rõ về cáp trung thế là gì không chỉ giúp các kỹ sư, nhân viên kỹ thuật làm việc hiệu quả hơn mà còn giúp người tiêu dùng có những lựa chọn thông minh khi cần sử dụng loại cáp này.
