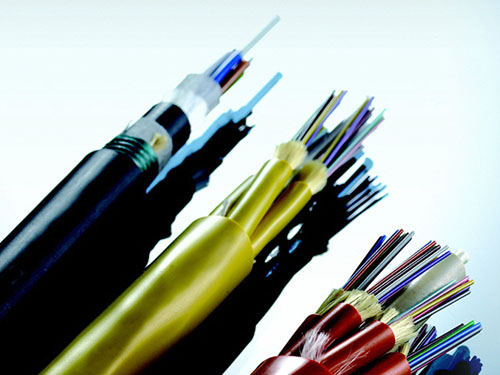

Cáp quang Singlemode là gì? Các loại phổ biến và đánh giá ưu nhược điểm

Cáp quang singlemode là loại cáp quang được sử dụng rộng rãi trong các hệ thống truyền thông hiện đại. Cáp quang singlemode có khả năng truyền tín hiệu với tốc độ cao và khoảng cách xa, làm cho nó trở thành lựa chọn phổ biến cho các ứng dụng đòi hỏi băng thông cao. Thông tin dưới đây của LScable.vn sẽ giúp bạn đi sâu tìm hiểu cáp quang Singlemode là gì? Phân loại và đánh giá ưu nhược điểm khi sử dụng.

Sự phát triển của cáp quang bắt đầu từ những năm 1970. Ban đầu, cáp Multimode chiếm ưu thế trong giao tiếp quang. Tuy nhiên, với nhu cầu băng thông cao và khoảng cách truyền dài trong các ứng dụng thương mại, cáp Singlemode đã trở thành lựa chọn hàng đầu trong lĩnh vực viễn thông.

Cáp quang Singlemode là gì?

Cáp Quang Singlemode là gì? Cáp quang Singlemode là một loại cáp quang được thiết kế để truyền dẫn ánh sáng qua một sợi quang duy nhất với đường kính nhỏ, thường khoảng 9 micron. Loại cáp này cho phép tín hiệu ánh sáng truyền đi xa hơn so với các loại cáp khác, nhờ vào việc giảm thiểu hiện tượng tán sắc.

Đặc điểm cáp quang singlemode

• Cấu tạo: Cáp quang singlemode được cấu tạo từ một sợi quang có đường kính nhỏ, thường là 8-10 μm. Sợi quang này được bọc trong một lớp bảo vệ để tránh bị hư hỏng. Xem thêm: Cáp quang Singlemode hay Multimode nên sử dụng loại nào?
• Tính chất: Cáp quang singlemode có khả năng truyền tín hiệu với tốc độ cao và khoảng cách xa, nhờ vào khả năng tập trung ánh sáng vào một đường kính nhỏ.
• Ứng dụng: Loại cáp này cũng được sử dụng rộng rãi trong các hệ thống truyền thông, bao gồm mạng LAN, WAN, và truyền hình cáp.

Cấu tạo của cáp quang Singlemode

• Lõi sợi quang (Core): Đây là trung tâm dẫn sáng của sợi quang, nơi ánh sáng truyền qua. Lõi của cáp quang Singlemode có đường kính nhỏ hơn so với Multimode, với hệ số khúc xạ giảm dần từ lõi ra lớp bọc, giúp tối ưu hóa khả năng truyền ánh sáng một cách hiệu quả hơn.
• Lớp bọc (Cladding): Lớp này bao quanh lõi và có vai trò phản xạ ánh sáng trở lại lõi, giúp ánh sáng không bị thoát ra ngoài, đảm bảo tín hiệu truyền đi chính xác và ổn định.
• Lớp phủ bảo vệ (Buffer Coating): Đây là lớp bảo vệ bằng vật liệu dẻo được phủ bên ngoài sợi quang, nhằm bảo vệ sợi quang khỏi hư hại cơ học và độ ẩm.
• Vỏ bọc ngoài (Jacket): Cáp quang Singlemode thường gồm hàng trăm đến hàng ngàn sợi quang được bó lại với nhau. Bó sợi này được bảo vệ bởi lớp vỏ bọc chắc chắn bên ngoài, giúp cáp chịu được tác động từ môi trường.

Đặc tính kỹ thuật của cáp quang single mode

• Chiều dài tối đa cáp quang single mode: 5.000m.
• Bán kính cong nhỏ nhất khi lắp đặt: Gấp 20 lần đường kính ngoài của cáp.
• Bán kính cong nhỏ nhất sau khi lắp đặt: Gấp 10 lần đường kính ngoài của cáp.
• Nhiệt độ lắp đặt: -5°C đến 50°C.
• Nhiệt độ hoạt động: -30°C đến 60°C.
• Lực kéo tối đa khi lắp đặt: 2.700N.
• Lực kéo tối đa khi hoạt động: 1.300N.
• Lực nén lớn nhất khi lắp đặt: 2.000N/100mm.
• Khả năng chịu va đập: 30 lần va đập với năng lượng E = 10N.m và bán kính r = 150mm.
• Nhiệt độ bảo quản: -30°C đến 60°C.

Các loại cáp quang single mode phổ biến hiện nay

Cáp quang kim loại (chôn trực tiếp)

Cáp quang chôn trực tiếp là cáp quang single mode phổ biến hiện nay, sử dụng để chôn trực tiếp trong đất hoặc ống cống. Với cấu trúc băng thép bao quanh, loại cáp này đảm bảo độ cứng cáp, chịu lực tốt, chống gặm nhấm và bền bỉ.

Cáp chôn trực tiếp có hai loại chính:

• Cáp quang kim loại 1 lớp vỏ;
• Cáp quang kim loại 2 lớp vỏ;

Đặc điểm cấu tạo:

• Tiêu chuẩn sợi quang: ITU-T G.652D, G.655.
• Số lượng sợi quang: 2 – 288 sợi quang SMF.
• Ống đệm lỏng: Chứa sợi quang, bảo vệ khỏi tác động cơ học và nước.
• Công nghệ chống thấm Drycore: Ngăn hơi ẩm xâm nhập.
• Vỏ bọc bằng thép gợn sóng: Hai lớp nhựa HDPE, phù hợp môi trường khắc nghiệt.
• Khả năng chịu nén: ≥ 4000N/100mm.

Cáp quang chôn trực tiếp thích hợp cho mạng cục bộ, mạng thuê bao hoặc thông tin đường dài, giúp tối ưu hóa hiệu quả truyền dữ liệu.

Cáp quang luồn cống phi kim loại

Cáp quang luồn khu vực để singlemode phi kim loại có thiết kế không chứa dây thép, dễ thi công trong đường cống hoặc thang máng cáp. Cáp có thêm sợi độn và dây gia cường, đảm bảo độ bền lâu dài.

Đặc điểm cấu tạo:

• Sợi quang đơn mode: G.652D, chiết suất bậc.
• Thành phần chịu lực trung tâm: Vật liệu phi kim loại FRP.
• Vỏ ngoài: Nhựa HDPE chất lượng cao, chống tác động môi trường.

Ứng dụng rộng rãi trong các hệ thống cống ngầm, tòa nhà, mạng LAN quang, camera giám sát.

Cáp quang ADSS

Cáp quang ADSS treo giữa các cột điện, không chứa thành phần kim loại, đảm bảo độ bền và không bị võng khi kéo căng. Với sợi cường lực aramid, loại cáp này có khả năng vượt khoảng cách từ 100m đến 900m.

Đặc điểm cấu tạo:

• Sợi quang đơn mode: G.652D hoặc G.655.
• Ống đệm lỏng: Công nghệ Thixotrophic Jelly bảo vệ sợi quang.
• Vỏ nhựa HDPE: Bảo vệ cáp khỏi tia cực tím và tác động môi trường.

Cáp ADSS phù hợp thi công ở địa hình đồi núi, sông hồ, với khả năng truyền tải dữ liệu tốc độ cao, không mất tín hiệu.

Cáp quang treo

Cáp quang treo singlemode, dùng để kết nối trên các tuyến đường dây điện lực hoặc khoảng cách xa. Loại cáp này thiết kế sợi thép gia cường, đảm bảo độ bền và không bị võng khi treo trên cột điện.

Đặc điểm nổi bật:

• Khoảng vượt: 100m – 900m.
• Ứng dụng: Mạng internet diện rộng, mạng vùng khó khăn, địa hình phức tạp.

Cáp quang treo là giải pháp lý tưởng cho những khu vực mà các loại cáp khác không đáp ứng được.

Ưu nhược điểm của cáp quang Singlemode

Ưu điểm

• Đường kính lõi rất nhỏ: Giúp giảm thiểu hiện tượng tán sắc, cho phép truyền dẫn tín hiệu mạng cáp quang với độ chính xác cao và khoảng cách xa.
• Băng thông cực rộng: Cho phép truyền tải dữ liệu với tốc độ rất cao, phù hợp với các ứng dụng đòi hỏi băng thông lớn như truyền dữ liệu tốc độ cao, truyền hình số, truyền video độ phân giải cao.
• Độ suy hao tín hiệu thấp: Tín hiệu ánh sáng truyền đi với tổn thất rất nhỏ, đảm bảo chất lượng truyền dữ liệu ổn định và chính xác trên khoảng cách xa.
• Ít bị ảnh hưởng bởi nhiễu điện từ: Đảm bảo tính ổn định và an toàn trong môi trường có nhiễu điện từ cao.

Nhược điểm

• Giá thành cao hơn: Một trong những nhược điểm lớn nhất của cáp quang Singlemode là giá thành cao hơn so với cáp Multimode, điều này có thể gây khó khăn cho các dự án lớn.
• Khó khăn trong lắp đặt: Việc lắp đặt cáp Singlemode yêu cầu kỹ thuật cao và kinh nghiệm, do đó có thể gây tốn kém thời gian và chi phí cho việc đào tạo nhân viên.
•  Khả năng bị hư hỏng cao: Cáp quang singlemode có khả năng bị hư hỏng cao nếu không được bảo quản và sử dụng đúng cách.

Làm sao chọn cáp quang Singlemode phù hợp?

• Xác định nhu cầu sử dụng: Trước khi quyết định chọn loại cáp quang, bạn cần xác định rõ nhu cầu sử dụng của hệ thống mạng của mình. Tìm hiểu xem điều gì là cần thiết cho doanh nghiệp và không gian của bạn theo tiêu chuẩn chất lượng cho cáp quang tại Việt Nam.
• Đánh giá môi trường lắp đặt: Môi trường lắp đặt sẽ ảnh hưởng đến loại cáp bạn cần. Nếu cần sử dụng ngoài trời, hãy chọn loại cáp được bọc chống nước và UV.
• Tính toán khoảng cách truyền tải:Nếu bạn cần truyền tải dữ liệu ở khoảng cách xa, cáp Singlemode sẽ là lựa chọn lý tưởng. Hãy cân nhắc đến khoảng cách tối đa mà bạn dự định sử dụng trong hệ thống của mình.

Cáp quang Singlemode là giải pháp truyền dẫn hiệu quả, đáp ứng được các yêu cầu khắt khe về tốc độ và độ tin cậy trong các hệ thống viễn thông hiện đại. Mặc dù có một số hạn chế về chi phí và kỹ thuật lắp đặt, những ưu điểm vượt trội của nó vẫn khiến đây là lựa chọn hàng đầu cho các dự án truyền dẫn quy mô lớn.
