Cáp pha tròn mềm là gì? Những vấn đề cần biết khi sử dụng

Điện năng là nền tảng không thể thiếu để duy trì mọi hoạt động sinh hoạt và sản xuất hiện đại. Tuy nhiên, để nguồn năng lượng này được truyền dẫn một cách an toàn và hiệu quả, việc lựa chọn loại dây cáp điện phù hợp là vô cùng quan trọng. Trong các vật tư cơ điện phổ biến, cáp pha tròn mềm hiện nay luôn được các kỹ sư và chủ thầu ưu tiên tìm kiếm. Vậy chính xác thì cáp pha tròn mềm là gì? Hãy cùng Lscable.vn đi sâu tìm hiểu thông qua bài viết dưới đây nhé!

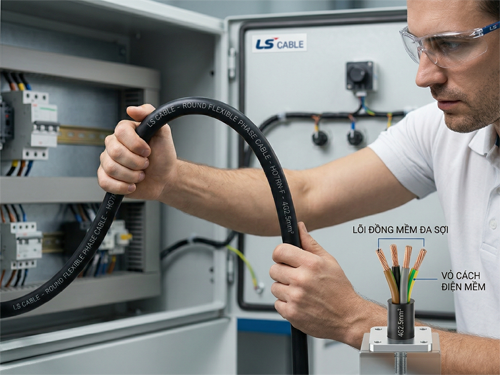

Cáp pha tròn mềm đóng vai trò quan trọng trong việc truyền tải điện năng an toàn và hiệu quả. Khác với các loại dây cứng (lõi rắn) thường khó uốn cong và dễ gãy khi bị ép lực nhiều lần, cáp mềm có cấu trúc lõi gồm nhiều sợi đồng nhỏ bện lại với nhau. Điều này giúp cho dây cáp có độ mềm dẻo cao, dễ dàng thi công trong các không gian hẹp hoặc các vị trí cần sự linh hoạt như bên trong tủ điện, kết nối với các thiết bị di động.

Cáp pha tròn mềm là gì?

Cáp pha tròn mềm là gì? Cáp pha tròn mềm là thuật ngữ chuyên ngành để chỉ loại dây dẫn điện hạ thế, bao gồm hai hoặc nhiều lõi đồng dẫn điện được bện từ nhiều sợi đồng nhỏ có độ uốn dẻo cao. Mỗi lõi được bọc lớp cách điện riêng, sau đó toàn bộ được bao quanh bởi một lớp vỏ bảo vệ hình tròn thường làm từ nhựa PVC.

Điểm đặc trưng của loại cáp này nằm ở tính mềm mại nhờ lõi đồng được xoắn từ nhiều sợi nhỏ, cùng hình dáng tròn của lớp vỏ ngoài. Thiết kế này giúp cáp chịu được uốn nắn tốt, rất thích hợp cho những khu vực cần luồn dây qua ống cong hoặc kết nối với thiết bị thường xuyên di chuyển.

Dây điện VCmt là gì? Giải mã ký hiệu kỹ thuật

Khi tìm hiểu về cáp pha tròn mềm, bạn sẽ thường thấy cụm từ “Dây điện VCmt là gì?”. Thực chất, VCmt là tên gọi kỹ thuật tiêu chuẩn theo Tiêu chuẩn Việt Nam (TCVN) dành cho loại cáp này. Ký hiệu này được giải thích như sau:

• V: đại diện cho vật liệu PVC (Polyvinyl Chloride), được sử dụng làm lớp cách điện và vỏ bảo vệ bên ngoài.
• C: đại diện cho đồng (Cu), chỉ vật liệu lõi dẫn điện.
• m: thể hiện độ mềm của lõi đồng, bao gồm nhiều sợi nhỏ bện lại, mang đến độ dẻo dai và linh hoạt theo cấp class 5 hoặc class 6 của tiêu chuẩn IEC.
• t: chỉ hình dáng tròn của mặt cắt ngang lớp vỏ ngoài cùng.

Như vậy, khi nhắc đến cáp pha tròn mềm, các kỹ sư và thợ điện ngay lập tức nghĩ đến dây VCmt.

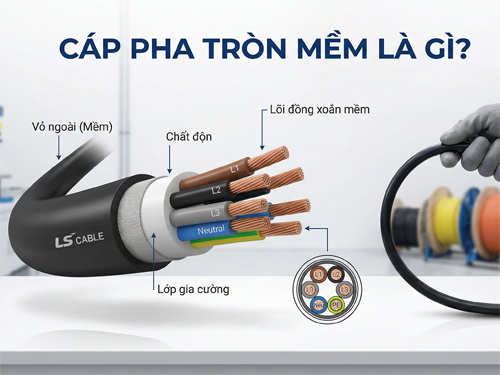

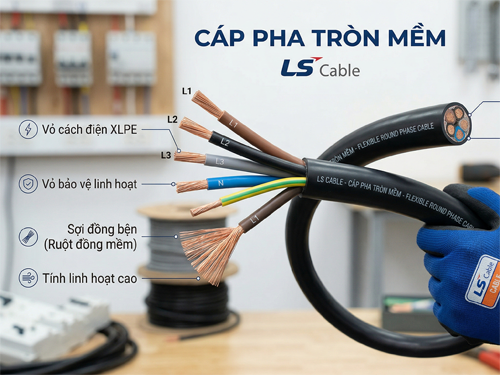

Cấu tạo chi tiết của cáp pha tròn mềm

Cấu tạo chi tiết của cáp pha tròn mềm là gì? Sự bền bỉ và an toàn của cáp pha tròn mềm đến từ cấu trúc nhiều lớp được thiết kế chặt chẽ, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật điện. Cụ thể, cáp bao gồm ba phần chính phù hợp với điện áp 300/500V:

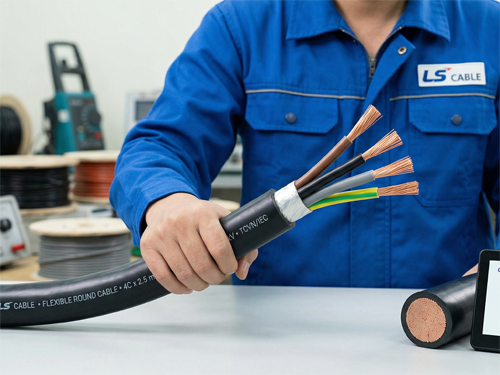

Lõi dẫn điện (đồng nguyên chất)

Lõi dẫn điện là thành phần quan trọng nhất, chịu trách nhiệm truyền tải dòng điện. Với cáp VCmt, lõi được làm từ đồng ủ mềm có độ tinh khiết cao, thường trên 99,9%. Thay vì là một khối đặc, lõi được bện xoắn từ rất nhiều sợi đồng nhỏ, mỗi sợi chỉ khoảng 0,2 mm đến 0,3 mm. Cách bện này không chỉ tạo độ mềm dẻo mà còn giảm hiệu ứng bề mặt khi truyền dòng điện xoay chiều, giúp dòng điện lưu thông ổn định và hạn chế sinh nhiệt.

Lớp cách điện từng lõi (nhựa PVC)

Mỗi lõi đồng sau khi bện sẽ được bọc một lớp nhựa PVC cách điện riêng. Lớp nhựa này có khả năng chịu nhiệt, thường lên đến 70 hoặc 90 độ C tùy loại, đồng thời chống rò rỉ điện. Để thuận tiện khi đấu nối và phân biệt các pha, các lớp cách điện thường thiết kế theo mã quy ước màu dây điện khác nhau, ví dụ đỏ, đen, xanh, hoặc vàng sọc xanh.

Lớp vỏ bọc bảo vệ tổng thể (nhựa PVC dẻo)

Bao quanh các lõi cách điện là lớp vỏ ngoài tổng thể, làm từ nhựa PVC dẻo với độ dày và độ dai cao hơn. Lớp vỏ này có hình dạng tròn, đúng với ký hiệu “t” trong VCmt. Nó bảo vệ các lõi bên trong khỏi tác động cơ học như ma sát và lực kéo, đồng thời chống lại các yếu tố môi trường như độ ẩm, hóa chất nhẹ và tia UV nếu là loại chuyên dụng.

Ưu điểm nổi bật của cáp pha tròn mềm

Dòng cáp pha tròn mềm VCmt được ưa chuộng trong nhiều lĩnh vực nhờ sở hữu hàng loạt đặc tính kỹ thuật vượt trội:

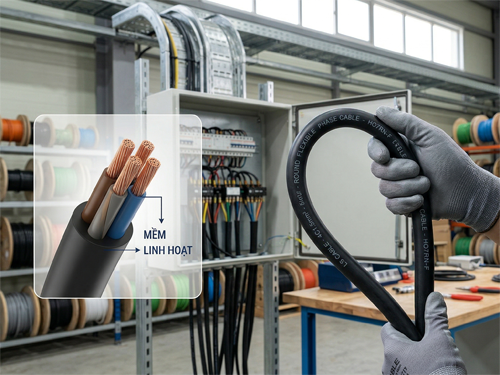

• Độ dẻo dai và linh hoạt cao: Nhờ lõi đồng bện từ nhiều sợi nhỏ, cáp có thể uốn cong ở bán kính rất nhỏ mà không làm đứt lõi hay nứt vỡ lớp cách điện. Điều này giúp việc thi công trở nên nhanh chóng và thuận tiện.
• Độ bền cơ học tốt: Lớp vỏ PVC hình tròn tạo ra lớp bảo vệ chắc chắn, chống lực nén, va đập và ma sát hiệu quả.
• Dễ dàng luồn ống: Bề mặt trơn nhẵn của cáp giúp việc đi dây qua các ống ghen, ống ruột gà hoặc ống PVC trong tường và sàn diễn ra suôn sẻ, hạn chế tình trạng kẹt dây.
• Tính thẩm mỹ cao: Khi đi nổi làm dây nguồn cho thiết bị sinh hoạt, hình dáng tròn trịa của cáp VCmt mang lại cảm giác gọn gàng và chuyên nghiệp.

Các quy cách cáp pha tròn mềm phổ biến trên thị trường

Tùy thuộc vào công suất thiết bị tiêu thụ điện, cáp pha tròn mềm được sản xuất với nhiều tiết diện dây dẫn và số lõi khác nhau. Dưới đây là những quy cách phổ biến và được ứng dụng rộng rãi:

Cáp pha tròn mềm 2×6

Cáp 2×6 gồm hai lõi đồng mềm, mỗi lõi có tiết diện 6mm². Loại 2 lõi này thường dùng cho dòng điện một pha, bao gồm một dây pha và một dây trung tính. Với tiết diện 6mm², cáp chịu tải khoảng 30A đến 40A, tương đương công suất từ 6.000W đến 8.000W. Vì vậy, cáp 2×6 thường được sử dụng làm dây trục chính cấp nguồn cho các căn hộ, hoặc làm dây nguồn cho các thiết bị công suất cao như hệ thống điều hòa trung tâm, bình nóng lạnh dung tích lớn và bếp từ công nghiệp.

Cáp pha tròn mềm 3×6

Cáp 3×6 có ba lõi dẫn điện, mỗi lõi 6mm², mang lại linh hoạt hơn trong thiết lập hệ thống điện. Nó thích hợp cho hệ thống điện một pha có dây tiếp địa để đảm bảo an toàn chống rò rỉ, hoặc cho hệ thống điện ba pha không có dây trung tính.

Cáp pha tròn mềm VCmt 3×6

Đối với cáp VCmt 3×6, các thông số kỹ thuật tiêu chuẩn thường áp dụng cho các thương hiệu uy tín tại Việt Nam bao gồm:

• Điện áp danh định: 300/500V.
• Chất liệu cách điện và vỏ bọc: PVC cao cấp, chịu nhiệt độ tối đa 70°C cho lõi dẫn.
• Điện trở ruột dẫn: Thấp, giúp hạn chế suy hao điện năng khi truyền dẫn ở khoảng cách xa.
• Ứng dụng: Với ba lõi tiết diện 6mm² bọc tròn mềm, cáp này là lựa chọn hàng đầu cho các thiết bị công suất lớn như máy hàn, máy mài công nghiệp, hoặc cáp nối nguồn di động tại nhà xưởng, nơi dây dẫn thường xuyên bị kéo, uốn cong và di chuyển.

Những vấn đề cần biết khi sử dụng cáp pha tròn mềm

Những vấn đề cần biết khi sử dụng cáp pha tròn mềm là gì? Để sử dụng cáp pha tròn mềm hiệu quả và an toàn, người dùng cần nắm rõ một số lưu ý quan trọng về cách chọn loại cáp phù hợp, cách lắp đặt, bảo quản và các nguy cơ tiềm ẩn trong quá trình sử dụng. Hiểu rõ những vấn đề này sẽ giúp tăng tuổi thọ cáp và đảm bảo an toàn cho thiết bị cũng như người sử dụng.

Ứng dụng thực tế

Tương tự như dòng cáp chống cháy chống nhiễu,cáp pha tròn mềm xuất hiện trong hầu hết các công trình điện tại Việt Nam với các ứng dụng điển hình:

• Nhà ở dân dụng: Cấp điện cho hệ thống chiếu sáng, ổ cắm, điều hòa, bếp từ, máy nước nóng và các thiết bị khác.
• Chung cư, văn phòng: Dây dẫn từ tủ điện tổng đến các tầng, hộp kỹ thuật và ổ cắm văn phòng.

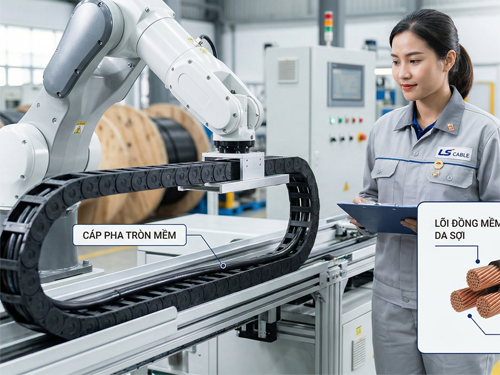

• Xưởng sản xuất: Cấp điện cho máy móc, tủ điện điều khiển và các đường dây sản xuất nhỏ.
• Công trình hạ tầng: Cáp dẫn điện trong các dự án giao thông và đô thị.
• Thiết bị điện gia dụng: Dây nguồn cho tivi, máy giặt, tủ lạnh, máy tính, thuận tiện cho việc di chuyển.

Nhược điểm cần lưu ý

Nhược điểm của cáp pha tròn mềm là gì? Mặc dù có nhiều ưu điểm, nhưng cáp pha tròn mềm cũng có một số hạn chế khi sử dụng mà bạn cần chú ý:

• Không phù hợp môi trường khắc nghiệt: Cáp PVC thông thường không chịu được nhiệt độ cao, dầu mỡ, tia UV hoặc môi trường ăn mòn mạnh.
• Nguy cơ mua phải hàng giả, kém chất lượng: Thị trường có nhiều sản phẩm nhái thương hiệu, khiến người dùng dễ nhầm lẫn.
• Chi phí cao hơn dây nhôm: Vì sử dụng lõi đồng, giá thành cao hơn nhưng hiệu suất dẫn điện tốt hơn.

Hướng dẫn lựa chọn cáp phù hợp

Chọn đúng loại cáp không chỉ tiết kiệm chi phí mà còn đảm bảo an toàn điện. Các bước cơ bản gồm:

• Bước 1: Xác định tải điện cần cấp: Tính tổng công suất của các thiết bị sẽ kết nối vào mạch, từ đó xác định cường độ dòng điện tối đa theo công thức: I = P / (U × cosφ)
• Bước 2: Chọn tiết diện dây phù hợp: Dựa vào dòng điện tính được, tra bảng ampacity để chọn tiết diện cáp phù hợp. Nên chọn dư khoảng 20–30% để đảm bảo an toàn lâu dài.
• Bước 3: Chọn thương hiệu uy tín: Ưu tiên các thương hiệu có thị phần lớn, sản phẩm có tem hợp quy và xuất xứ rõ ràng như của LScable.
• Bước 4: Kiểm tra bao bì và ký hiệu: Cáp chính hãng luôn in đầy đủ thông tin: tên nhà sản xuất, ký hiệu sản phẩm (VD: VCmt-2×6), tiết diện, điện áp định mức, tiêu chuẩn áp dụng và mã vạch.

FAQs – Các câu hỏi liên quan đến cáp pha tròn mềm là gì?

• Cáp pha tròn mềm VCmT có chịu được nước mưa không? Có, lớp vỏ PVC của cáp VCmT có khả năng chống thấm nước tốt, phù hợp để lắp đặt ngoài trời hoặc trong môi trường ẩm ướt, tuy nhiên nên có các biện pháp bảo vệ cơ học bổ sung nếu tiếp xúc trực tiếp lâu dài với ánh nắng hoặc mưa tạt.
• Sự khác biệt giữa dây 2×6 và 3×6 nằm ở đâu? Sự khác biệt cơ bản nằm ở số lõi dẫn điện. Dây 2×6 có 2 lõi (thường dùng cho điện 1 pha), trong khi dây 3×6 có 3 lõi (thường dùng cho điện 3 pha). Cả hai đều có tiết diện lõi là 6mm².
• Cáp pha tròn mềm VCmt có tuổi thọ trung bình khoảng bao nhiêu năm? Nếu được mua từ các thương hiệu uy tín, tính toán tải trọng chính xác (không để quá tải sinh nhiệt), và lắp đặt đúng tiêu chuẩn kỹ thuật (tránh ánh nắng mặt trời chiếu trực tiếp thời gian dài, tránh hóa chất ăn mòn), cáp pha tròn mềm VCmt có tuổi thọ an toàn lên tới 20 – 30 năm hoặc lâu hơn.
• Cáp pha tròn mềm VCmt có thể dùng làm dây chôn trực tiếp dưới lòng đất không? Không nên. Cáp VCmt (vỏ bọc PVC) không được thiết kế lớp áo giáp kim loại cơ học. Môi trường chôn ngầm trực tiếp có độ ẩm cao, tính axit/kiềm, và sự cắn phá của côn trùng, gặm nhấm có thể dễ dàng phá hủy lớp vỏ này, gây rò rỉ điện nghiêm trọng.

Hiểu rõ cáp pha tròn mềm là gì và nắm vững các đặc tính kỹ thuật của dòng VCmt, đồng thời so sánh với VCmd, là nền tảng quan trọng để thiết kế và vận hành hệ thống điện an toàn và hiệu quả. Dù bạn chọn cáp pha tròn mềm 2×6 cho đường điện trục chính trong gia đình hay cáp 3×6 cho các thiết bị máy móc công nghiệp, việc ưu tiên sử dụng các thương hiệu đã được kiểm chứng chất lượng sẽ mang lại sự yên tâm trong suốt vòng đời của công trình. Theo dõi các chuyên mục khác của lscable.vn để cập nhật những thông tin bổ ích khác về các loại cáp điện nhé!
