Tra tính trọng lượng dây cáp điện theo tiêu chuẩn cập nhật mới nhất

Trong lĩnh vực điện công nghiệp và điện dân dụng, việc xác định chính xác các thông số kỹ thuật của dây cáp điện là yếu tố then chốt để đảm bảo an toàn vận hành cũng như tối ưu chi phí đầu tư. Bên cạnh các bước tính toán quen thuộc như tiết diện dây dẫn, sụt áp hay khả năng chịu tải của dòng điện, thì tra tính trọng lượng của dây cáp điện cũng là một bước quan trọng nhưng thường bị xem nhẹ. Việc tra tính trọng lượng dây cáp điện theo tiêu chuẩn giúp kỹ sư và nhà thầu lựa chọn phương án thi công phù hợp, tính toán kết cấu đỡ cáp, vận chuyển và dự toán vật tư chính xác hơn. Trong bài viết này, lscable.vn sẽ cung cấp cho quý bạn đọc cái nhìn chi tiết về phương pháp tính toán, các tiêu chuẩn kỹ thuật mới nhất đang được áp dụng, cùng những lưu ý quan trọng khi thực hiện công việc này.

Dây cáp điện không chỉ là phương tiện truyền tải điện năng mà trong nhiều công trình xây dựng, chúng còn được xem như một thành phần kết cấu có khối lượng đáng kể. Vì vậy, việc tra tính trọng lượng dây cáp điện đóng vai trò quan trọng trong quá trình thiết kế và thi công. Tuy nhiên, so với các phép tính quen thuộc như xác định dòng tải hay tiết diện dây dẫn, yếu tố trọng lượng thường ít được chú ý. Trên thực tế, thông số này lại ảnh hưởng trực tiếp đến việc thiết kế thang máng cáp, tính toán tải trọng kết cấu cũng như phương án vận chuyển và lắp đặt trong toàn bộ dự án.

Tại sao cần tra tính trọng lượng dây cáp điện chính xác?

Bạn có bao giờ tự hỏi vì sao các kỹ sư phải dành thời gian kiểm tra từng kilogram trọng lượng của một cuộn cáp? Lý do nằm ở yêu cầu chính xác trong công tác hậu cần và thiết kế kết cấu. Việc tra tính trọng lượng dây cáp điện giúp xác định phương án vận chuyển phù hợp, đặc biệt với những cuộn cáp trung thế hoặc cao thế có thể nặng tới hàng chục tấn. Nếu ước lượng sai, đơn vị thi công có thể lựa chọn phương tiện không đủ tải trọng, gây rủi ro an toàn và phát sinh chi phí ngoài dự kiến.

Bên cạnh đó, thông số trọng lượng còn ảnh hưởng trực tiếp đến việc thiết kế hệ thống giá đỡ như máng cáp, thang cáp và các kết cấu treo trong công trình. Khi tải trọng thực tế lớn hơn so với tính toán, hệ thống giá đỡ có thể bị biến dạng hoặc hư hỏng theo thời gian, thậm chí dẫn đến sự cố nghiêm trọng như đứt cáp, chập cháy hoặc nguy cơ mất an toàn điện. Vì vậy, việc xác định chính xác khối lượng dây cáp ngay từ giai đoạn thiết kế luôn là bước quan trọng trong mọi dự án điện.

Các tiêu chuẩn quốc gia và quốc tế cập nhật mới nhất về tra tính trọng lượng dây cáp điện

Hệ thống tiêu chuẩn trong nước và quốc tế quy định rất rõ về cấu trúc, vật liệu cũng như kích thước của dây cáp điện. Đây chính là cơ sở kỹ thuật quan trọng giúp kỹ sư tra tính trọng lượng dây cáp điện một cách chính xác. Những bản cập nhật tiêu chuẩn gần đây chủ yếu tập trung vào việc kiểm soát chặt chẽ kích thước danh nghĩa, độ dày lớp cách điện và đặc tính vật liệu nhằm nâng cao độ tin cậy trong thiết kế và sản xuất cáp.

Tiêu chuẩn TCVN về cấu trúc và kích thước cáp điện

Các tiêu chuẩn TCVN 5935-1:2013 và TCVN 5935-2:2013 quy định chi tiết về chiều dày lớp cách điện và vỏ bọc của cáp điện có điện áp đến 30 kV. Đây là bộ tiêu chuẩn được áp dụng rộng rãi trong các dự án tại Việt Nam, giúp đảm bảo thông số kỹ thuật của cáp phù hợp với điều kiện khí hậu, môi trường và yêu cầu tải trọng thực tế.

Tiêu chuẩn IEC 60502 về cáp có cách điện dạng đùn

Tiêu chuẩn IEC 60502 quy định các yêu cầu kỹ thuật đối với cáp điện hạ thế và trung thế sử dụng lớp cách điện dạng đùn như PVC hoặc XLPE. Ngoài các yêu cầu về thử nghiệm và kiểm tra chất lượng, tiêu chuẩn này cũng góp phần đảm bảo sự đồng nhất về cấu trúc cáp, từ đó hỗ trợ việc tính toán thông số kỹ thuật trong thiết kế hệ thống điện.

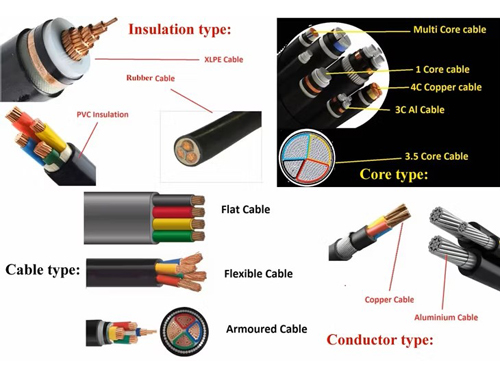

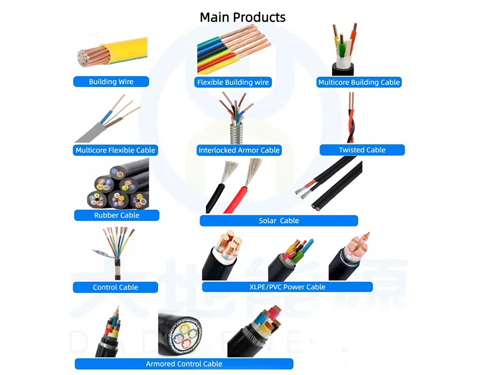

Cấu tạo ảnh hưởng đến trọng lượng dây điện

Để hiểu và xác định chính xác khối lượng của dây điện, trước hết cần nắm rõ cấu tạo cơ bản của dây điện, bởi mỗi thành phần đều góp phần tạo nên tổng trọng lượng của sản phẩm. Việc tra tính trọng lượng dây cáp điện vì vậy không chỉ dựa vào chiều dài mà còn phụ thuộc vào vật liệu và cấu trúc bên trong của dây.

Tiêu chuẩn IEC 60228 về ruột dẫn

Tiêu chuẩn IEC 60228 (tương đương TCVN 6612:2007) quy định tiết diện danh nghĩa của ruột dẫn từ 0,5 mm² đến 2500 mm² dựa trên giá trị điện trở. Bộ tiêu chuẩn này được các nhà sản xuất cáp trên toàn thế giới sử dụng làm nền tảng để xác định đặc tính ruột dẫn trong thiết kế và sản xuất.

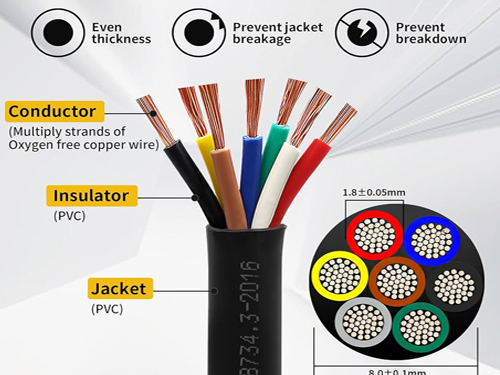

Lõi đồng yếu tố quyết định khối lượng chính

Lõi đồng được xem là vật liệu chính của dây điện vì đảm nhiệm nhiệm vụ dẫn điện. Trong nhiều loại dây điện phổ biến, lõi thường được làm từ đồng nguyên chất nhằm đảm bảo khả năng dẫn điện tốt và độ bền cao.

Một số yếu tố của lõi đồng ảnh hưởng trực tiếp đến trọng lượng gồm:

• Tiết diện lõi đồng (1.0, 1.5, 2.5, 4.0 mm²…).
• Cấu trúc lõi: đồng đặc hoặc đồng bện.
• Chiều dài dây tính theo mét hoặc theo cuộn.

Trong đó, tiết diện lõi càng lớn thì khối lượng dây càng tăng. Vì vậy, dây điện tiết diện 2.5 mm² luôn nặng hơn dây 1.5 mm² khi có cùng chiều dài.

Vỏ PVC và các lớp cách điện

Bên ngoài lõi đồng là lớp vỏ PVC có nhiệm vụ cách điện, chống cháy và bảo vệ ruột dẫn khỏi các tác động từ môi trường. Nhiều người chỉ chú ý đến lõi đồng mà quên rằng lớp vỏ này cũng chiếm một phần trọng lượng đáng kể.

Độ dày vỏ PVC thường được sản xuất theo tiêu chuẩn kỹ thuật nhằm giúp dây:

• Bền hơn khi lắp đặt âm tường.
• Chịu được nhiệt độ và độ ẩm môi trường đối với dây cáp điện chống cháy chống nhiễu.
• Hạn chế nguy cơ rò điện.

Mặc dù lớp vỏ nhẹ hơn lõi đồng, nhưng khi tính trên các cuộn dây dài như 100m hoặc 200m, tổng khối lượng của lớp PVC cộng lại vẫn khá lớn.

Dây điện được tính trọng lượng như thế nào?

Cách tính trọng lượng dây điện theo mét

Sau khi hiểu rõ cấu tạo, bước tiếp theo là xác định khối lượng dây theo đơn vị mét. Đây là cơ sở để suy ra trọng lượng của cả cuộn dây trong quá trình vận chuyển hoặc thi công.

Công thức tính trọng lượng dây điện cơ bản

Về nguyên tắc, trọng lượng dây điện được xác định từ hai thành phần chính:

• Khối lượng lõi đồng.
• Khối lượng lớp vỏ cách điện PVC.

Công thức thường được áp dụng trong thực tế:

Trọng lượng dây điện ≈ trọng lượng lõi đồng + trọng lượng vỏ PVC

Trong đó:

• Khối lượng lõi đồng phụ thuộc vào tiết diện và chiều dài dây.
• Đồng có tỷ trọng trung bình khoảng 8,9 g/cm³.

Đối với người không chuyên, có thể hiểu đơn giản theo nguyên lý:

• Dây có tiết diện càng lớn → trọng lượng càng nặng.
• Dây càng dài → tổng khối lượng càng tăng.

Đây là nguyên tắc cơ bản khi ước lượng trọng lượng dây điện trong thực tế.

Ví dụ minh họa

Giả sử cần tính trọng lượng của 1 mét dây điện tiết diện 1.5 mm². Trong điều kiện sản xuất phổ biến, 1 mét dây (bao gồm lõi đồng và vỏ PVC) thường nặng khoảng:

20 – 22 gram/mét tùy theo dòng sản phẩm.

Từ đó có thể ước tính nhanh:

• 10 mét ≈ 200 – 220 gram.
• 100 mét ≈ 2.0 – 2.2 kg.

Nhờ các con số tham khảo này, bạn có thể dễ dàng suy ra trọng lượng của một cuộn dây mà không cần phải tra cứu bảng kỹ thuật phức tạp phù hợp cho các công trình sử dụng dây cáp tín hiệu chống nhiễu có trọng lượng thấp hơn.

Cách tra tính trọng lượng dây cáp điện theo tiêu chuẩn cập nhật mới nhất

Sau khi nắm được cách tính trọng lượng dây điện theo mét, bước tiếp theo là quy đổi sang trọng lượng của cả cuộn dây. Đây là nhu cầu rất phổ biến trong thực tế vì dây điện trên thị trường thường được đóng gói và bán theo cuộn thay vì bán lẻ từng mét. Trong quá trình thiết kế hoặc thi công, nhiều kỹ sư và nhà thầu thường tra tính trọng lượng dây cáp điện theo cuộn để thuận tiện cho việc vận chuyển, lưu kho và dự toán vật tư.

Quy cách mét cuộn dây điện phổ biến hiện nay

Hiện nay, dây điện thường được đóng gói theo một số quy cách cuộn phổ biến như:

• Cuộn 100 mét.
• Cuộn 200 mét.
• Một số loại chuyên dụng có thể lên đến 500 mét.

Việc tiêu chuẩn hóa chiều dài cuộn giúp người mua dễ dàng dự toán số lượng cần sử dụng, đồng thời tạo thuận lợi cho quá trình đóng gói và vận chuyển. Tuy nhiên, nhiều người vẫn chưa biết chính xác một cuộn dây điện nặng bao nhiêu kg nên thường chỉ ước lượng theo cảm tính.

Nguyên tắc tính trọng lượng cuộn dây khá đơn giản:

Trọng lượng cuộn dây = Trọng lượng 1 mét × Số mét trong cuộn

Chỉ cần biết trọng lượng trung bình của một mét dây, bạn có thể nhanh chóng suy ra khối lượng của cả cuộn mà không cần bảng tra phức tạp.

Vì sao cùng tiết diện nhưng cuộn dây có thể nặng khác nhau?

Trong thực tế, đôi khi hai cuộn dây điện có cùng tiết diện và cùng chiều dài (ví dụ 100m) nhưng trọng lượng lại chênh lệch một vài trăm gram. Điều này thường xuất phát từ một số yếu tố như:

• Độ dày lớp vỏ cách điện PVC giữa các dòng sản phẩm.
• Sai số cho phép trong quá trình sản xuất.
• Phương pháp đo và cuộn dây trong đóng gói.

Những sai lệch nhỏ này nằm trong giới hạn kỹ thuật cho phép và thông thường không ảnh hưởng đến chất lượng hay khả năng dẫn điện của sản phẩm.

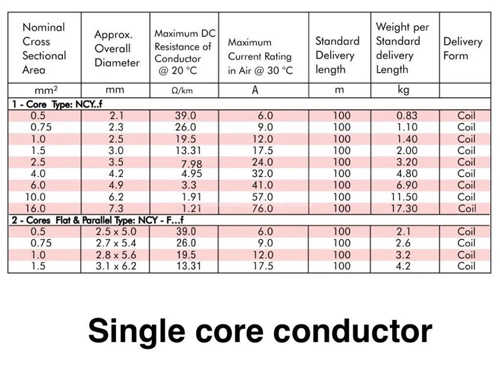

Bảng tra trọng lượng cáp điện theo kích thước phổ biến

Để thuận tiện cho việc tham khảo và dự toán vật tư, dưới đây là bảng tra trọng lượng cáp điện theo kích thước phổ biến trên thị trường. Khi tra tính trọng lượng dây cáp điện, cần lưu ý rằng số liệu thực tế có thể chênh lệch khoảng ±5% tùy theo cấu trúc sản phẩm, độ dày lớp cách điện và tiêu chuẩn của từng nhà sản xuất.

Trọng lượng các dòng dây điện dân dụng (1 pha, bọc PVC)

Dây điện ruột đồng, cách điện PVC (thường ký hiệu VC hoặc CV) được sử dụng rộng rãi trong hệ thống điện dân dụng:

Những loại dây này thường dùng cho cách tính khối lượng dây điện trong nhà, hộ gia đình, ổ cắm, chiếu sáng hoặc các thiết bị điện công suất vừa và nhỏ.

Bảng tính khối lượng dây điện công nghiệp hạ thế và trung thế (3 pha, bọc XLPE)

Đối với hệ thống điện công nghiệp, cáp điện lực nhiều lõi với lớp cách điện XLPE và vỏ PVC được sử dụng phổ biến nhờ khả năng chịu tải cao và độ bền tốt.

Đối với các loại cáp có lớp giáp thép bảo vệ (DSTA hoặc DATA), tổng trọng lượng thường tăng thêm khoảng 15% – 30% so với loại cáp không giáp có cùng tiết diện. Nguyên nhân là do lớp đai thép được bổ sung nhằm tăng khả năng bảo vệ cơ học và độ bền của cáp trong môi trường công nghiệp khắc nghiệt.

Lưu ý khi áp dụng cách tính trọng lượng dây điện

Mặc dù đã nắm được công thức và cách quy đổi trọng lượng theo mét hoặc theo cuộn, khi áp dụng vào thực tế vẫn cần lưu ý một số yếu tố quan trọng để hạn chế sai số. Trong quá trình tra tính trọng lượng dây cáp điện, các kỹ sư và đơn vị thi công nên xem đây là dữ liệu tham khảo hỗ trợ dự toán, thay vì áp dụng máy móc cho mọi loại dây dẫn.

Không áp dụng cho dây nhôm hoặc dây hợp kim

Các số liệu và ví dụ thường được xây dựng dựa trên dây điện ruột đồng. Với những loại dây sử dụng vật liệu khác như:

• Dây nhôm.
• Dây hợp kim.
• Dây dẫn pha tạp giá thành thấp.

Tỷ trọng vật liệu sẽ khác hoàn toàn so với đồng, vì vậy trọng lượng tính theo mét hoặc theo cuộn thường nhẹ hơn đáng kể. Trong các công trình có sử dụng nhiều loại dây khác nhau, cần tách riêng từng loại vật liệu để tính toán chính xác, tránh sai lệch trong dự toán vật tư.

Không nên dùng trọng lượng để thay thế thông số kỹ thuật

Một sai lầm khá phổ biến là chỉ dựa vào trọng lượng để đánh giá chất lượng dây điện. Trên thực tế, khối lượng lớn hơn không đồng nghĩa với chất lượng tốt hơn. Một sản phẩm đạt tiêu chuẩn cần đáp ứng đồng thời nhiều yếu tố như:

• Tiết diện lõi dẫn điện đúng quy chuẩn.
• Độ dày lớp cách điện đạt tiêu chuẩn.
• Khả năng chịu nhiệt và cách điện an toàn.

Vì vậy, trọng lượng chỉ nên được sử dụng để:

• Ước lượng nhanh khi mua số lượng lớn.
• Kiểm tra sơ bộ khi nhận hàng.
• So sánh tương đối giữa các cuộn dây cùng loại.

Khi nào nên liên hệ trực tiếp nhà cung cấp?

Trong một số trường hợp, việc tham khảo bảng số liệu chung có thể chưa đủ chính xác. Bạn nên liên hệ trực tiếp đơn vị cung cấp vật tư điện khi:

• Cần bảng trọng lượng chi tiết theo từng dòng sản phẩm.
• Mua dây điện với số lượng lớn cho công trình.
• Cần tư vấn lựa chọn tiết diện dây phù hợp với tải điện.

Việc trao đổi trực tiếp với nhà cung cấp sẽ giúp đảm bảo lựa chọn đúng loại dây, tránh mua dư thừa vật tư và tăng mức độ an toàn cho hệ thống điện trong quá trình vận hành lâu dài.

FAQs – Câu hỏi liên quan đến tra tính trọng lượng dây cáp điện

• Trọng lượng cáp điện tính theo mét hay ki-lô-mét? Trọng lượng cáp điện thường được quy chuẩn thống nhất trong catalogue là kg/km (ki-lô-gam trên ki-lô-mét). Tuy nhiên, khi tính toán cho thi công tại công trường, người ta thường quy đổi sang kg/m để dễ hình dung và tính toán tải trọng lên máng cáp.
• Phải làm sao nếu không có bảng tra cứu và cần tính gấp?Bạn có thể sử dụng công thức gần đúng: M≈n×S×ρ×1.1 (với 1.1 là hệ số bù cho lớp cách điện và vỏ đối với cáp hạ thế nhỏ). Tuy nhiên, đây chỉ là con số ước lượng, nên liên hệ nhà cung cấp để có số liệu chính xác nhất cho các dự án quan trọng.
• Làm sao để phân biệt cáp đồng và cáp nhôm qua trọng lượng? Cáp đồng nặng hơn cáp nhôm khoảng 3 lần cùng tiết diện. Nếu cầm hai đoạn cáp cùng kích thước mà một bên nhẹ hơn đáng kể, khả năng cao đó là cáp nhôm hoặc cáp đồng pha tạp chất. Việc cân trọng lượng là một phương pháp kiểm tra nhanh sơ bộ.
• Dung sai cho phép về trọng lượng dây cáp theo tiêu chuẩn là bao nhiêu? Theo các tiêu chuẩn như IEC 60502, dung sai về đường kính và khối lượng thường nằm trong khoảng ±5% đến ±10% tùy thuộc vào loại cáp và nhà sản xuất. Cần tham khảo cụ thể trong hồ sơ kỹ thuật của từng loại sản phẩm để biết con số chính xác.

Việc tra tính trọng lượng dây cáp điện theo các tiêu chuẩn kỹ thuật cập nhật là một kỹ năng quan trọng đối với những người làm việc trong lĩnh vực điện công nghiệp và dân dụng. Khi hiểu rõ các yếu tố cấu thành của dây cáp như vật liệu ruột dẫn (đồng, nhôm), lớp cách điện PVC hoặc XLPE cùng những nguyên tắc quy đổi cơ bản, kỹ sư và nhà thầu có thể đưa ra các tính toán chính xác hơn trong quá trình thiết kế và thi công. Các chuyên gia của lscable.vn khuyến cáo việc nắm vững cách đọc thông số kỹ thuật từ bảng dữ liệu của nhà sản xuất còn giúp tối ưu chi phí vật tư, đảm bảo tải trọng phù hợp cho hệ thống giá đỡ và nâng cao mức độ an toàn của công trình. Không chỉ là một thông số kỹ thuật đơn thuần, trọng lượng dây cáp còn phản ánh phần nào chất lượng vật liệu và độ tin cậy của sản phẩm, góp phần hạn chế rủi ro khi lựa chọn và sử dụng thiết bị điện trong thực tế.
