Bạn có đang tìm hiểu về các loại ống bảo vệ dây điện để đảm bảo an toàn cho hệ thống điện trong nhà? Nếu vậy, ống gen điện vuông chắc chắn là một khái niệm bạn nên biết. Đây là loại ống luồn dây điện có hình dạng vuông hoặc chữ nhật dẹt, thường được sử dụng để bảo vệ dây dẫn điện khỏi các tác động bên ngoài. Không chỉ giúp hệ thống điện bền bỉ hơn, mà còn mang lại tính thẩm mỹ cao cho công trình. Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết về ống gen điện vuông là gì cũng như cách chọn và lắp đặt chuẩn để giúp bảo vệ hệ thống dây điện của nhà bạn một cách tối ưu.

Ống gen điện vuông giúp bảo vệ dây dẫn khỏi tác động va đập, độ ẩm và các yếu tố gây ăn mòn, đồng thời tạo điều kiện thuận tiện cho việc luồn thêm dây khi cần mở rộng hệ thống. Nhờ đó, hệ thống điện được duy trì vận hành ổn định và giảm thiểu nguy cơ chập cháy. Bên cạnh chức năng bảo vệ, sản phẩm còn góp phần nâng cao tính thẩm mỹ cho không gian lắp đặt nhờ thiết kế gọn gàng, ngăn nắp.

Ống gen điện vuông là gì?

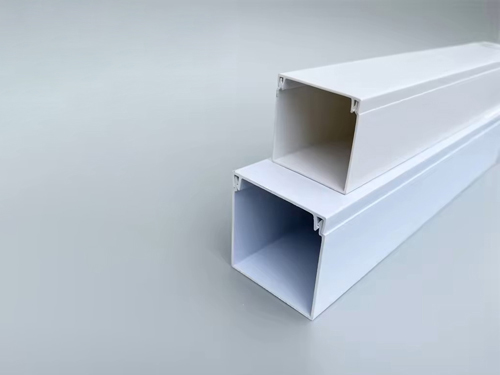

Ống gen điện vuông là gì? Ống gen điện vuông là loại ống hoặc máng dùng để luồn dây điện, có tiết diện hình vuông hoặc chữ nhật. Sản phẩm thường được làm từ nhựa PVC hoặc các vật liệu nhựa cách điện tương tự, giúp chứa và bảo vệ dây dẫn khi lắp đặt nổi trên tường, trần hoặc các bề mặt đã hoàn thiện.

Đặc điểm dễ nhận biết của loại ống này là thiết kế có nắp đậy, cho phép mở ra để bổ sung dây, kiểm tra hoặc sửa chữa một cách thuận tiện. Theo các tài liệu kỹ thuật trong nước, ống luồn dây điện nói chung có vai trò bảo vệ dây dẫn. Riêng dòng ống vuông thường được sử dụng trong thi công nổi nhờ thiết kế gọn gàng, dễ lắp đặt và thuận tiện cho việc bảo trì.

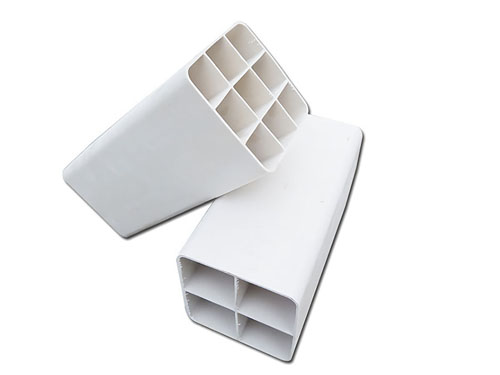

Phần lớn các loại ống gen điện vuông trên thị trường hiện nay được sản xuất từ nhựa PVC (Polyvinyl Chloride) hoặc uPVC (Unplasticized Polyvinyl Chloride). Đây là những vật liệu nhựa cứng có độ bền cơ học cao, khả năng cách điện tốt và chịu được nhiều tác động từ môi trường như axit hoặc kiềm nhẹ.

Cấu tạo cơ bản của ống gen điện vuông thường bao gồm:

Thân ống: Có dạng rỗng với tiết diện hình chữ nhật, các cạnh vuông vức giúp dễ lắp đặt và sắp xếp dây dẫn.
Mặt trong: Bề mặt nhẵn, giúp giảm ma sát khi luồn dây điện, đồng thời hạn chế làm trầy xước lớp vỏ cách điện của dây.
Mặt ngoài: Có thể được thiết kế trơn hoặc có gân nhẹ nhằm tăng độ bám trong quá trình lắp đặt hoặc khi thi công âm tường bằng vữa.
Phụ kiện đi kèm: Trong quá trình thi công, ống thường được kết hợp với các phụ kiện như móc, tê, cò, hộp nối dây điện… được thiết kế đồng bộ cho ống vuông, giúp việc kết nối chính xác, chắc chắn và đảm bảo tính kín khít của hệ thống.

Ưu điểm và nhược điểm của ống gen điện vuông là gì?

Vậy ưu điểm và nhược điểm của ống gen điện vuông là gì? Cũng như nhiều thiết bị lĩnh vực điện khác, ống gen điện vuông có cả ưu điểm và hạn chế. Việc hiểu rõ hai mặt này sẽ giúp bạn lựa chọn đúng loại ống cho từng nhu cầu lắp đặt.

Ưu điểm

Tiện lợi khi bảo trì: Thiết kế có nắp đậy giúp dễ dàng mở ra để kiểm tra, sửa chữa hoặc bổ sung dây dẫn mà không cần nhiều dụng cụ phức tạp.
Cách điện và chống ẩm tốt: Vật liệu nhựa PVC/uPVC có khả năng cách điện hiệu quả, đồng thời chống ẩm và chịu được tác động của tia UV trong điều kiện thông thường.
Chi phí hợp lý: Giá thành vật liệu và chi phí thi công tương đối thấp so với nhiều giải pháp bảo vệ dây dẫn khác.
Tính thẩm mỹ cao: Kiểu dáng gọn gàng, phù hợp cho các hệ thống dây điện đi nổi trên tường hoặc trần.

Nhược điểm

Khả năng chịu nhiệt và chống cháy hạn chế: So với ống kim loại như ống thép, loại ống này có khả năng chống cháy kém hơn, nên không phù hợp với khu vực có nguy cơ cháy nổ cao.
Độ cứng không quá lớn: Khi chịu lực va đập mạnh hoặc bị đè nặng trong thời gian dài, ống có thể bị biến dạng.
Phạm vi ứng dụng nhất định: Thường phù hợp với hệ thống điện dân dụng hoặc công trình nhẹ, ít khi được dùng trong môi trường công nghiệp khắc nghiệt.

Kích thước ống gen điện vuông tiêu chuẩn

Kích thước nên chọn cho ống gen điện vuông là gì? Việc chọn sai kích thước ống gen là lỗi khá phổ biến của những người tự lắp đặt điện trong nhà (DIY). Nếu ống quá nhỏ, dây điện sẽ bị chèn ép, dễ sinh nhiệt và giảm độ an toàn. Ngược lại, nếu ống quá lớn sẽ gây lãng phí vật liệu và làm hệ thống đi dây trông kém gọn gàng.

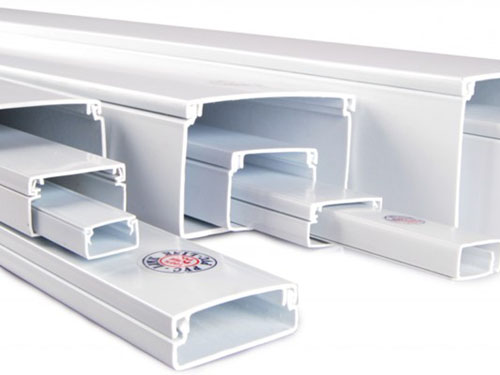

Ống gen vuông thường được phân loại theo chiều rộng của mặt nẹp. Một số kích thước thông dụng gồm:

15 × 10 mm: Phù hợp cho 1 – 2 sợi dây điện đơn nhỏ.
24 × 14 mm: Kích thước được sử dụng rất phổ biến cho các ổ cắm điện thông thường.
39 × 18 mm: Thích hợp cho bó dây lớn hoặc dây cáp tổng.
60 × 40 mm hoặc 80 × 60 mm: Thường dùng trong văn phòng hoặc phòng máy tính, nơi có nhiều dây kết nối.

Cách chọn kích thước ống gen điện vuông phù hợp

Không phải cứ chọn ống gen vuông kích thước lớn là tốt. Việc lựa chọn cần dựa trên nhu cầu thực tế để đảm bảo an toàn, gọn gàng và tiết kiệm chi phí. Dưới đây là một số yếu tố quan trọng cần xem xét:

Số lượng và tiết diện dây điện: Tổng tiết diện dây dẫn điện đặt trong ống không nên vượt quá khoảng 40% tiết diện mặt cắt của ống. Điều này giúp dây điện có đủ không gian tản nhiệt và thuận tiện khi luồn dây hoặc bảo trì.
Ví dụ: nếu bạn dự định luồn 5 dây điện loại 2.5 mm², cần chọn ống có kích thước đủ lớn để chứa toàn bộ dây mà không bị chật.
Vị trí lắp đặt: Kích thước ống cũng nên phù hợp với vị trí thi công. Với đường dây điện nổi chạy dọc chân tường, các loại ống 20 × 20 mm hoặc 25 × 25 mm thường được chọn vì gọn gàng và dễ lắp đặt. Đối với các đường dây chính dẫn từ tủ điện, có thể cần dùng loại lớn hơn như 40 × 40 mm.
Khả năng mở rộng trong tương lai: Nếu bạn dự định bổ sung thêm thiết bị hoặc đường dây điện sau này, nên chọn ống có kích thước lớn hơn nhu cầu hiện tại một chút. Điều này giúp hệ thống dễ nâng cấp mà không cần thay toàn bộ ống gen.

Hướng dẫn lắp đặt ống gen vuông đúng kỹ thuật

Ngoài quan tâm đến ống gen điện vuông là gì thì cách lắp đặt thiết bị này cũng được nhiều bạn đọc quan tâm. Để hệ thống đi dây điện trên tường gọn gàng và chắc chắn như khi thợ chuyên nghiệp thực hiện, bạn có thể làm theo các bước sau:

Chuẩn bị dụng cụ và bề mặt thi công

Trước khi bắt đầu, hãy chuẩn bị đầy đủ các dụng cụ cần thiết gồm: ống gen, cưa sắt hoặc kéo cắt nhựa chuyên dụng, thước đo, bút chì, máy khoan và vít nở. Nếu tường phẳng, bạn cũng có thể dùng keo 502 hoặc keo nến để cố định.

Lưu ý: Trước khi dán hoặc bắt vít, nên lau sạch bụi bẩn trên bề mặt tường để tăng độ bám dính và giúp ống gen cố định chắc hơn.

Các bước lắp đặt ống gen nổi trên tường

Đo và đánh dấu vị trí: Dùng thước và bút chì để xác định đường đi của ống gen trên tường. Nên sử dụng thước thủy (nivo) để đảm bảo đường ống thẳng và cân đối.
Cắt ống theo kích thước: Cắt phần thân ống theo chiều dài đã đo. Với các góc vuông, nên cắt vát hai đầu ống khoảng 45 độ để khi ghép lại tạo thành góc vuông kín và đẹp.
Cố định thân ống: Khoan lỗ trên tường và dùng vít nở để cố định phần thân ống. Khoảng cách giữa các vít nên từ 30–50 cm để ống được giữ chắc chắn.
Sắp xếp dây điện: Đặt dây điện vào trong máng gọn gàng, hạn chế để dây chồng chéo quá nhiều để dễ kiểm tra và sửa chữa khi cần.
Đậy nắp ống gen: Sau khi đi dây xong, ấn nắp vào thân ống cho đến khi các khớp ngàm khớp chặt và phát ra tiếng “tách”, đảm bảo nắp đã được đóng kín.

Những điều cần tránh khi luồn dây vào ống gen điện

Để hệ thống điện hoạt động an toàn và bền lâu, trong quá trình lắp đặt và sử dụng ống gen, bạn nên tránh những lỗi sau:

Không nhồi quá nhiều dây vào ống gen. Khi dây bị chèn ép quá chặt, khả năng tản nhiệt sẽ giảm, dễ gây nóng và làm giảm tuổi thọ của dây điện.
Tránh để dụng cụ thi công làm hư hỏng ống gen. Trong quá trình sửa chữa hoặc cải tạo công trình, cần cẩn thận khi dùng máy khoan hay thiết bị đục bê tông để không làm nứt, bể hoặc rách ống.
Không dùng ống gen mềm khi lắp đặt âm sàn. Loại ống này có khả năng chịu lực kém, dễ bị biến dạng khi có tải trọng đè lên.
Không treo hoặc móc vật nặng lên ống gen đi nổi. Điều này có thể làm ống bị cong, bung khỏi tường hoặc ảnh hưởng đến hệ thống dây điện bên trong.
Không sử dụng ống gen chất lượng kém. Những loại ống dễ bị bể, gãy, móp hoặc có khả năng chịu lực thấp sẽ làm giảm độ an toàn và độ bền của hệ thống điện.

FAQs – Câu hỏi liên quan đến ống gen điện vuông là gì?

Ống gen vuông có tốt hơn ống gen tròn không? Không có loại nào tuyệt đối tốt hơn. Tùy thuộc vào mục đích sử dụng. Nếu bạn ưu tiên thẩm mỹ, gọn gàng cho hệ thống điện nổi trong nhà ở, văn phòng thì ống gen vuông là lựa chọn tối ưu. Nếu công trình của bạn cần độ bền cơ học cao, đi ngầm hoặc địa hình phức tạp, ống gen tròn sẽ là người bạn đồng hành tin cậy hơn.
Ống gen điện vuông có thể sử dụng ngoài trời không? Có, nhưng cần chọn loại ống chuyên dụng có khả năng chống tia UV và chịu được các tác động thời tiết khắc nghiệt như nắng gắt, mưa bão. Nên tham khảo kỹ thông số kỹ thuật của nhà sản xuất hoặc hỏi ý kiến người bán trước khi mua.
Ống gen điện vuông có khả năng chống cháy không? Ống gen điện làm từ nhựa PVC không cháy nhưng có thể bị chảy hoặc biến dạng ở nhiệt độ cao. Tuy nhiên, đa số các loại ống gen điện chuẩn đều có phụ gia chống cháy, có khả năng tự dập tắt khi không còn nguồn nhiệt, giúp hạn chế sự lan truyền của đám cháy. Đối với các công trình có yêu cầu cao về phòng cháy chữa cháy, cần tham khảo các loại ống chuyên dụng chống cháy đồng thời nên sử dụng thêm cáp chống cháy chống nhiễu để tăng hiệu quả truyền tải.
Làm thế nào để xác định số lượng ống gen cần thiết cho công trình? Bạn cần dựa vào bản vẽ thiết kế điện, tính tổng chiều dài các đường đi dây. Hãy cộng thêm khoảng 10-15% dự phòng cho các trường hợp sai số, cắt bỏ hoặc điều chỉnh. Việc tính toán này nên được thực hiện bởi kỹ sư hoặc thợ điện có kinh nghiệm.

Ống gen điện vuông là một giải pháp tuyệt vời cho hệ thống điện hiện đại, mang lại vẻ đẹp thẩm mỹ, sự gọn gàng và an toàn. Qua bài viết này, lscable.vn hy vọng bạn đã có được câu trả lời đầy đủ cho câu hỏi: Ống gen điện vuông là gì? Cũng như có thêm kiến thức để lựa chọn, lắp đặt hệ thống điện cho ngôi nhà của mình. Hãy nhớ rằng, một hệ thống điện được đầu tư bài bản không chỉ mang lại sự tiện nghi mà còn là sự an tâm cho bạn và gia đình trong suốt nhiều năm tháng sử dụng.
