Dây nhảy mạng là gì? So với cáp mạng có gì khác biệt?

Dây nhảy mạng, hay còn gọi là Patch cord, là một thành phần nhỏ nhưng rất quan trọng trong các hệ thống mạng. Loại dây này được sử dụng để truyền tín hiệu mạng, dây nhảy mạng có vai trò kết nối các thiết bị trong hệ thống mạng LAN theo chuẩn RJ45. Chúng thường được dùng để kết nối các thiết bị như modem với switch, từ switch đến máy tính, hoặc từ các thiết bị chuyển đổi quang sang tín hiệu điện và ngược lại. Trong các phòng server, dây nhảy mạng được sử dụng để phân phối tín hiệu mạng từ tủ trung tâm qua các thanh Patch Panel đến các thiết bị trong toàn hệ thống. Vậy dây nhảy mạng là gì? So với cáp mạng có gì khác biệt? Những thông tin dưới đây sẽ giúp bạn có được câu trả lời.

Dây nhảy mạng là gì?

Trong hệ thống cáp cấu trúc của mạng LAN, việc kết nối và truyền tín hiệu từ Switch tới Patch Panel không thể thực hiện trực tiếp mà cần một sợi cáp gọi là: Dây nhảy mạng, hay Patch Cord.

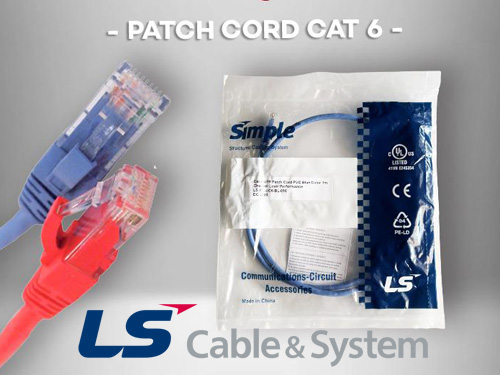

Dây nhảy mạng thực chất là một đoạn cáp mạng ngắn, có thể sử dụng dây cáp mạng LS Simble Cat6 hay Cat 5 đều được. Kỹ thuật viên sử dụng loại cáp này để kết nối và truyền dữ liệu giữa các thiết bị mạng bên trong tủ Rack hoặc giữa các node mạng với máy tính, giúp người dùng có thể sử dụng internet. Patch Cord thường có chiều dài từ 1m, 2m, 3m, đến 5m,… tùy thuộc vào nhu cầu sử dụng và khoảng cách giữa các thiết bị mạng và máy tính.

Cấu trúc của dây nhảy mạng LAN gồm hai đầu nối kiểu mô-đun chuẩn RJ45 với bộ phận chuôi, hay boot. Phần chuôi được làm từ vật liệu cao cấp, rất bền chắc và không dễ gãy, giúp bảo vệ đầu nối của dây nhảy mạng. Bên trong dây nhảy mạng là 4 cặp dây xoắn lõi đồng mềm dẻo, được cấu thành từ nhiều sợi nhỏ, giúp việc đấu nối dây trở nên dễ dàng và linh hoạt.

Phân loại dây nhảy mạng Lan

Dây nhảy đồng: Trên thị trường hiện nay có hai loại chính dành cho hai loại cáp mạng là patch cord Cat5e và Cat6. Hai đầu kết nối của dây nhảy đều theo chuẩn RJ45, bao gồm phần chuôi (Boot) để bảo vệ đầu connector, giúp chúng chắc chắn và không dễ bị gãy. Phần lõi đồng bên trong dây nhảy được cấu thành từ nhiều sợi nhỏ, mềm dẻo (Stranded), giúp dây nhảy không bị gãy và linh hoạt trong việc đấu nối.

Cáp đấu nối, hay dây nhảy: Loại dây này được tạo thành từ các đầu cắm với phần tiếp xúc được mạ vàng 50-micron, và được bấm theo bảng màu chuẩn T568A hoặc T568B. Dây nhảy sử dụng nhiều màu cáp khác nhau, với phần boot có màu tương ứng. Các màu sắc của dây nhảy bao gồm: xám, trắng, vàng, xanh dương, xanh lá, đen, cam, và đỏ.

Một số đặc điểm khi phân loại dây nhảy mạng Lan:

• Như chúng ta đã biết, có hai loại patch panel là Cat5e và Cat6, do đó cũng có hai loại dây nhảy mạng tương ứng: patch cord Cat5e và patch cord Cat6.
• Đầu của Patch cord được thiết kế theo chuẩn RJ45, với chụp boot bảo vệ bằng nhựa cao cấp chống ẩm, chống cháy, và chịu được tác động từ môi trường bên ngoài.
• Lõi của dây nhảy mạng được làm từ 100% dây đồng nguyên chất sợi nhỏ, có khả năng chịu lực tốt.
• Độ dài của patch cord – dây nhảy mạng được tính theo ft: 5, 7, 10, 17 ft, tương ứng với 1.5m, 2m, 3m, và 5m. Xem thêm: Hậu quả của việc sử dụng dây cáp mạng không thích hợp.

Dây nhảy mạng so với cáp mạng có gì khác biệt?

Dây nhảy mạng so với cáp mạng có gì khác biệt? Rất nhiều khách hàng khi đặt mua thường thắc mắc và nhầm lẫn giữa hai loại dây này. Tuy nhiên, việc phân biệt chúng rất đơn giản, và quý khách hàng chỉ cần nắm qua thông tin sau là có thể nhận biết được. Dây cáp mạng thường được đóng gói cẩn thận trong một thùng hoặc cuộn dài 305m, trong khi dây nhảy mạng chỉ là một đoạn dây mạng ngắn, có chiều dài 1,5m, 2m, 3m hoặc 5m, và được bấm sẵn hai đầu kết nối RJ45 với đầu chụp bảo vệ.

Các kỹ thuật viên có kinh nghiệm trong việc thi công mạng, thường xuyên tiếp xúc với các loại dây nhảy, sẽ dễ dàng nhận ra sự khác biệt giữa dây nhảy Cat5e và Cat6: Dây nhảy Cat6 thường có kích thước dây và đầu kết nối RJ45 lớn hơn so với dây nhảy Cat5e. Tuy nhiên, để đảm bảo sử dụng đúng loại dây nhảy, cần kiểm tra các thông số kỹ thuật được cung cấp trong catalogue đi kèm sản phẩm. Xem thêm: Thông tin kỹ thuật cơ bản cần nằm của dây cáp mạng Cat5e.

Cách sử dụng dây nhảy mạng

Khác với dây cáp mạng thông thường, dây nhảy mạng đã được bấm sẵn hai đầu kết nối RJ45 với đầu chụp. Việc sử dụng dây nhảy mạng rất đơn giản, chỉ cần cắm trực tiếp các đầu dây nhảy vào các thiết bị mạng trong hệ thống.

Patch cord là loại dây có khả năng truyền tải tín hiệu ổn định từ switch đến những thiết bị khác trong cùng hệ thống, từ switch đến các thanh patch panel, và từ các ổ cắm mạng (office box) đến các thiết bị như wifi, PC và các thiết bị khác.

Dây nhảy mạng Cat5E thường được sử dụng cho các mạng có tốc độ truyền dữ liệu 100Mbps hoặc 1Gbps, với hiệu suất hoạt động có thể đạt mức 100MHz. Trong khi đó, dây nhảy mạng CAT6 được ứng dụng phổ biến nhất cho việc truyền tải mạng với hiệu suất xử lý lên đến 250MHz. Tuy nhiên, quyết định sử dụng dây nhảy mạng Cat5E hay Cat6 cần phải dựa vào mục đích cụ thể của bạn. Điều quan trọng là chọn loại dây phù hợp với yêu cầu của hệ thống mạng trong tòa nhà, tuân theo khuyến nghị từ nhà sản xuất cũng như sự tư vấn của nhân viên lắp đặt. Xem thêm: Tổng quan về dây cáp mạng Cat6.

Tóm lại, dây nhảy mạng là một thành phần quan trọng trong hệ thống mạng LAN, giúp kết nối và truyền tín hiệu giữa các thiết bị mạng một cách hiệu quả và linh hoạt. Năm được thông tin so với cáp mạng có gì khác biệt sẽ giúp bạn có được lựa chọn đúng đắn khi mua sắm và lắp đặt cho hệ thống mạng của mình.
