Cáp tín hiệu là gì? Những loại đang thông dụng nhất hiện nay

Cáp tín hiệu là một loại dây cáp được thiết kế để chuyển đạt tín hiệu điện từ một vị trí tới vị trí khác. Trong các dự án điện lớn như tòa nhà cao tầng, trung tâm thương mại, siêu thị, nhà máy hay các cơ sở sản xuất, vai trò của cáp tín hiệu trở nên vô cùng quan trọng. Thông tin dưới đây sẽ giúp bạn hiểu chi tiết về cáp tín hiệu là gì? Cũng như những loại đang thông dụng nhất hiện nay.

Cáp tín hiệu là gì?

Cáp tín hiệu là gì? Cáp tín hiệu, hay còn được gọi là Control Cables, là một loại cáp đặc biệt được thiết kế để truyền tải các tín hiệu điều khiển từ các thiết bị máy móc đến các bộ điều khiển từ xa mà không cần sử dụng sóng điện tử. Nó là một phần quan trọng trong hệ thống thiết bị và máy móc, giúp điều khiển các chức năng và hoạt động của chúng.

Cáp tín hiệu có cấu trúc đặc biệt được sử dụng để truyền dẫn tín hiệu, âm thanh, và hình ảnh. Thường được áp dụng trong nhiều lĩnh vực và ngành công nghiệp khác nhau như truyền tín hiệu camera, truyền tín hiệu âm thanh, và nhiều hơn nữa. Đặc biệt, chúng thường được sử dụng trong các dự án xây dựng lớn như nhà xưởng, tòa nhà cao tầng, và bảng mạch điều khiển.Có thể thấy cáp tín hiệu có nhiều tính năng ưu việt và có ứng dụng rộng rãi trong cả lĩnh vực điện dân dụng, công nghiệp.

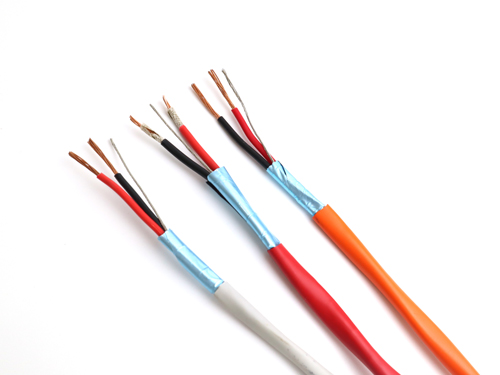

Cấu tạo chung của cáp tín hiệu

Cấu trúc của cáp tín hiệu thay đổi tùy thuộc vào chức năng, nhiệm vụ và tiêu chuẩn sản xuất. Tuy nhiên, nhìn chung, tất cả các loại cáp tín hiệu đều bao gồm ba thành phần chính: lõi dẫn, lớp bọc lót hoặc cách điện, và vỏ bọc.

Lõi dẫn:

• Là phần truyền tín hiệu của cáp, chống nhiễu.
• Thường được làm từ đồng chất lượng cao.
• Có thể bao gồm nhiều cặp lõi.
• Sử dụng dây dẫn chất lượng cao, ổn định và không bị oxy hóa.
• Lõi dẫn được chế tạo từ PVC, PE, XLPE hoặc các vật liệu cách điện khác, tuân thủ tiêu chuẩn quốc tế IEC 60228, điển hình như loại Cáp tín hiệu LS đã và đang được đánh giá cao trên thị trường.

Lớp bọc lót:

• Bảo vệ lõi và cách điện.
• Thường được làm từ polyethylene hoặc PVC chất lượng cao để cách nhiệt và tăng độ bền.
• Bao gồm các lớp lưới đơn giản hoặc kép làm từ nhôm và thiếc, được gọi là lớp phân cách.

Vỏ bọc:

• Thường được làm từ polyethylene hoặc polyvinyl chloride liên kết ngang.
• Trong một số trường hợp, có thể sử dụng PVC bên ngoài và chứa axit halogen dưới 15% khi đun nóng đến 800 độ C.

Trên đây là những thông tin về cấu tạo chung của cáp tín hiệu là gì? Có thể thấy loại cáp này thường được sử dụng trong các khu vực yêu cầu dòng điện nhỏ hơn 1 amp và có thể truyền tín hiệu lên đến 40 volt. Loại cáp này thường được cách điện bằng PVC để bảo vệ khỏi va đập và điều kiện thời tiết khắc nghiệt.

Những đặc điểm nổi bật của cáp điều khiển tín hiệu

• Cáp tín hiệu được sản xuất trên dây chuyền công nghệ hiện đại, tuân thủ các tiêu chuẩn quốc tế, vì vậy có cấu trúc vô cùng bền chặt.
• Sử dụng vật liệu cao cấp và chất lượng, đảm bảo độ bền vượt trội và an toàn trong quá trình sử dụng.
• Dây có khả năng chống mối mọt cao, không bị ăn mòn hay tổn hại do tác động của thời tiết và môi trường khắc nghiệt bên ngoài.
• Lớp phân cách bằng đồng và nhôm giúp cáp chống nhiễu an toàn và tối ưu hiệu quả sử dụng.
• Lớp vỏ bọc được làm từ các chất chống cháy cao cấp, đảm bảo khả năng chống cháy hiệu quả mà không phát ra khói độc hại cho con người và tài sản.
• Khả năng chịu đựng đa dạng các điều kiện hoàn cảnh khác nhau giúp cáp tín hiệu phù hợp và linh hoạt trong nhiều môi trường sử dụng khác nhau.

Các loại cáp tín hiệu phổ biến hiện nay

Trên thị trường hiện nay, có đa dạng các dòng sản phẩm dây cáp tín hiệu, mỗi loại đều đóng vai trò quan trọng trong các công trình xây dựng và điện lực. Trong số đó, có những loại sản phẩm phổ biến như sau:

Cáp tín hiệu chống nhiễu

• Cáp tín hiệu điều khiển chống nhiễu được sử dụng rộng rãi trong các công trình điện lực dân dụng và công nghiệp.
• Cáp này cung cấp tính năng chống nhiễu cho các hệ thống điện nhẹ, âm thanh, báo cháy, và truyền thông tin cho nhà máy, xí nghiệp, cũng như truyền tín hiệu cảm biến.
• Để đảm bảo hiệu suất tối đa của các đường truyền và dây cáp, người ta thường sử dụng các loại cáp tín hiệu chống nhiễu.

Phân loại

• Cáp tín hiệu vặn xoắn chống nhiễu: Lõi dẫn vặn xoắn từng đôi một.
• Cáp tín hiệu không vặn xoắn: Lõi không vặn xoắn từng cặp.

Cấu trúc

• Gồm 3 phần chính: Lõi dẫn, lớp bọc lót, và vỏ bọc.
• Có nhiều loại dây cáp tín hiệu chống nhiễu phụ thuộc vào yêu cầu cụ thể, có thể được phân thành dây cáp tín hiệu chống nhiễu 1 lớp, 2 lớp, 3 lớp, v.v.
• Vỏ bọc của các dòng cáp này thường được làm bằng PVC hoặc XLPE, đóng vai trò chống nhiễu.
• Lõi dẫn bao gồm nhiều lõi và cặp khác nhau, được chế tạo từ nhôm, sợi mass, đồng, và có thêm lớp Mica, XLPE để tăng cường cấu trúc của cáp.
• Sợi lõi dẫn có thể là đơn đặc hoặc được bện nén trong hoặc kiểu nén Segments.
• Có lớp vỏ bọc cách điện bằng PVC, PE hoặc XLPE.
• Các lớp chống nhiễu, thành phần, và chất lượng của lõi dẫn quyết định khả năng chống nhiễu và truyền tín hiệu của cáp.

Cáp tín hiệu RS485

Loại cáp tín hiệu RS485 nổi bật với những đặc điểm ưu việt như khả năng chống nhiễu cao, truyền tín hiệu đa điểm, hoạt động ổn định ở khoảng cách xa, độ tin cậy cao và chính xác. Do đó, cáp tín hiệu RS485 ngày càng được sử dụng rộng rãi trong các công trình như nhà ở, tòa nhà cao tầng, nhà máy và xí nghiệp.

Đặc điểm kỹ thuật của cáp tín hiệu RS485 bao gồm:

• Phát triển từ chuẩn RS232 để hỗ trợ truyền tín hiệu đa điểm.
• Cấu tạo với các cặp dây vặn xoắn từng đôi một, có thể có 2 hoặc 3 lớp chống nhiễu bao gồm lớp nhôm chống nhiễu và lớp lưới đan mạ xi.
• Trang bị các tính năng bổ sung như bơm dầu chống ẩm, lớp băng thép, dây thép gia cường chịu lực.
• Tiết diện lõi đa dạng (16AWG, 18AWG, 20AWG, 22AWG, 24AWG).
• Số cặp dây vặn xoắn từng đôi (1 Pair – 2 lõi, 2 Pair – 4 lõi, 3 Pair – 3 lõi).

Cáp tín hiệu camera

Loại cáp tín hiệu được sử dụng chủ yếu cho các hệ thống giám sát như camera IP, camera wifi, đảm bảo chất lượng truyền tải hình ảnh và âm thanh ổn định và hiệu quả.

Loại cáp tín hiệu camera được phân loại như sau:

• Cáp đồng trục.
• Cáp viễn thông 2 sợi.
• Cáp mạng CAT5, CAT6.
• Cáp CAT3.
• Cáp mạng UTP, STP, FTP.
• Cáp mạng CAT5E.
• Cáp mạng CAT6.
• Cáp mạng CAT6A.
• Cáp quang.

Mỗi loại cáp tín hiệu camera sẽ có chức năng, cấu tạo và ưu điểm riêng phù hợp với nhu cầu sử dụng.

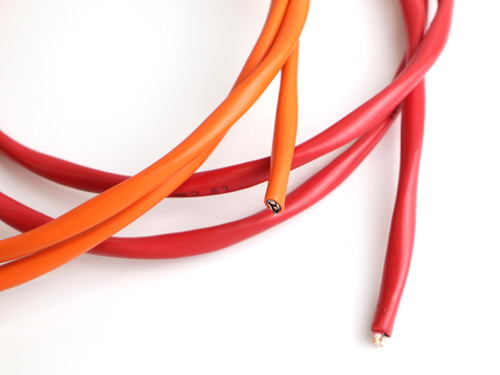

Cáp tín hiệu chống cháy

Cáp tín hiệu chống cháy được thiết kế với cấu trúc đa lớp, với lõi bên trong là dây dẫn được làm từ đồng nguyên chất, giúp truyền và dẫn tín hiệu một cách hiệu quả.

Bên ngoài, cáp được bọc một lớp chất liệu chống cháy như nhựa Mica và một lớp cách điện cao cấp bằng nhựa PVC. Điều này giúp cáp tín hiệu chống cháy có khả năng phát huy hiệu quả tối đa khi gặp hỏa hoạn, giảm thiểu tác hại của đám cháy và không tạo ra khói độc hại.

Lớp lưới bọc bên ngoài được làm từ đồng, một chất liệu khá bền, giúp cáp có độ linh hoạt cao.

Vỏ bọc ngoài của cáp được làm bằng chất liệu PVC, và để dễ phân biệt, các loại cáp có thể được sản xuất với các màu sắc khác nhau như đen và cam.

Cáp tín hiệu âm thanh

Cáp tín hiệu âm thanh được sử dụng để truyền tải tín hiệu âm thanh một cách hiệu quả, đảm bảo tín hiệu không bị nhiễu và được truyền đi đúng hướng. Cấu tạo của cáp tín hiệu âm thanh thường bao gồm:

• Hai sợi đồng xoắn chéo.
• Một lớp vỏ cách điện.
• Bao bọc bên ngoài là một lớp lá nhôm hoặc lưới đồng giúp chống nhiễu âm thanh.
• Lớp nhựa bọc chống cháy, bảo vệ an toàn cho các bộ phận bên trong.

Được phân loại thành hai loại chính: Cáp tín hiệu âm thanh hội trường và cáp tín hiệu âm thanh thông báo.

Cáp tín hiệu báo cháy

Loại cáp tín hiệu này cũng đang trở nên phổ biến, bên cạnh các loại cáp dò nhiệt Protectowire, Proline hay Signaline. Cáp tín hiệu báo cháy có nhiều ưu điểm nổi bật, thích hợp cho các môi trường đặc biệt như có độ ẩm cao hoặc thời tiết khắc nghiệt.

Cấu tạo của cáp tín hiệu báo cháy gồm:

• Lõi dẫn: được bó thành nhóm với các màu dây khác nhau để dễ phân biệt. Thường lõi cáp có từ 30 đôi trở lên, được bện chặt thành bó cáp và bọc bên ngoài với một lớp băng Polyester.
• Dây dẫn: được làm từ đồng đặc cao cấp, được tôi luyện và ủ mềm để đảm bảo chất lượng bền bỉ.
• Dây bọc cách điện: xoắn thành từng đôi theo quy luật màu sắc cụ thể, với các bước xoắn khác nhau.
• Lớp cách điện: làm từ chất liệu điện môi tổ hợp hoặc HDPE, mã hóa theo màu sắc và đạt tiêu chuẩn quốc tế.
• Bọc nhôm bên ngoài lõi giúp cáp chống lại các yếu tố bên ngoài và gia tăng độ bền.
• Vỏ ngoài của cáp được làm từ PVC chất lượng cao, chống cháy và bảo vệ tối ưu.

Trên đây là những thông tin giúp bạn hiểu cáp tín hiệu là gì cũng như một số vấn đề liên quan. Có thể thấy cáp tín hiệu trên thị trường hiện nay khá đa dạng, mỗi loại đều được thiết kế với cấu trúc riêng để đáp ứng nhu cầu đặc thù của các ứng dụng khác nhau. Trong quá trình lựa chọn cáp tín hiệu cho hệ thống của mình, quý khách cần chú ý để đảm bảo rằng cáp được chọn là phù hợp với yêu cầu cụ thể của hệ thống truyền thông, đặc biệt là đối với các ứng dụng yêu cầu độ tin cậy cao.
