Cách bố trí lắp đặt cáp chống cháy cho công trình

Để đảm bảo hiệu quả và an toàn tối đa, việc lắp đặt cáp chống cháy trong công trình đòi hỏi sự cẩn thận và kiến thức chuyên môn. Bài viết này sẽ giới thiệu các phương pháp hiệu quả nhất để bố trí và lắp đặt loại cáp này, từ việc chọn vị trí phù hợp đến cách thức cách ly và bảo vệ cáp, giúp bạn đạt được kết quả tốt nhất trong việc xây dựng và bảo dưỡng hệ thống điện.

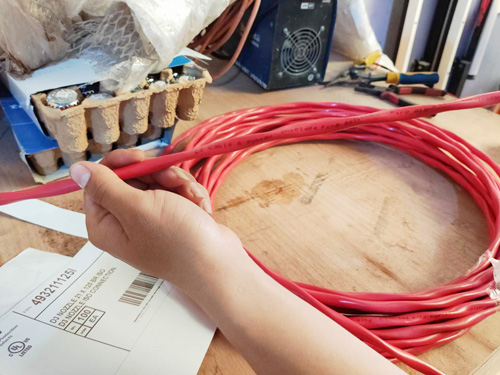

Lựa chọn dây, cáp cho công trình cần chú ý điểm gì?

Các yếu tố cần chú ý khi chọn lựa dây và cáp điện cho công trình bao gồm:

• Khả năng chịu nhiệt: Dây và cáp cần có khả năng chịu nhiệt cao để tránh hiện tượng chảy nhựa, biến dạng hoặc gây chập cháy khi đối mặt với tải nặng.
• Khả năng chống cháy: Ưu tiên lựa chọn các loại dây và cáp có khả năng chống cháy, ngăn chặn sự lan truyền của lửa và khí độc trong trường hợp xảy ra hỏa hoạn.
• Độ bền cơ học: Dây và cáp yêu cầu phải có độ bền cao để có thể giúp chịu được trong môi trường khắc nghiệt và va đập trong quá trình sử dụng và lắp đặt.
• Đảm bảo đủ tiêu chuẩn an toàn: Đảm bảo rằng dây và cáp trước khi lựa chọn mua cần tuân thủ các quy định và tiêu chuẩn an toàn về cháy nổ trong quá trình sản xuất và lắp đặt.

Việc lựa chọn dây và cáp điện phù hợp cho công trình cần được thực hiện bởi các chuyên gia hoặc kỹ sư có kinh nghiệm trong lĩnh vực này.

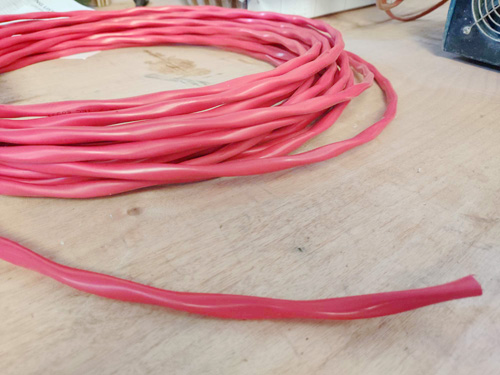

Tiêu chuẩn cần có của dây, cáp chống cháy

Cáp chống cháy không có nghĩa là cáp không bao giờ bị cháy hoặc ngăn chặn hoàn toàn sự cháy, mà thực tế nó có tính chất khó cháy, giảm thiểu khả năng lan truyền lửa và trong trường hợp cháy, cáp vẫn có thể truyền dẫn điện trong một khoảng thời gian theo tiêu chuẩn được quy định cho từng loại cáp. Tiêu chuẩn cần có của dây, cáp chống cháy hiện nay gồm có:

• Theo tiêu chuẩn IEC 60331: Cáp chịu được điều kiện cháy ở nhiệt độ 750 độ C trong thời gian ít nhất là 90 phút.
• Theo tiêu chuẩn CNS 11174: Điều kiện cháy ở nhiệt độ 840 độ C trong 30 phút.
• Tiêu chuẩn BS 6387 loại A: Chống cháy ở điều kiện nhiệt độ 650 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 loại B: Chống cháy ở điều kiện nhiệt độ 750 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 loại C: Chống cháy ở điều kiện nhiệt độ 950 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 loại W: Chống cháy khi có nước ở điều kiện nhiệt độ 650 độ C trong 15 phút. Sau đó chịu được thêm 15 phút nữa khi có nước phun tác động lên cáp.
• Tiêu chuẩn BS 6387 loại X: Chống cháy khi có lực va chạm tác động ở điều kiện nhiệt độ 650 độ C trong 15 phút.
• Tiêu chuẩn BS 6387 loại Y: Chống cháy khi có lực va chạm tác động ở điều kiện nhiệt độ 750 độ C trong 15 phút.
• Tiêu chuẩn BS 6387 loại Z: Chống cháy khi có lực va chạm tác động ở điều kiện nhiệt độ 950 độ C trong 15 phút.

Cách bố trí lắp đặt cáp chống cháy cho công trình

Yêu cầu bố trí truyền tải

Để đáp ứng yêu cầu lắp đặt cáp chống cháy của đường dây truyền tải điện, cần tuân thủ các yêu cầu bố trí truyền tải sau:

• Khi lắp đặt ngoài trời nên sử dụng thêm ống dẫn kim loại hoặc hộp kênh kim loại kín để bảo vệ. Đồng thời, các ống dẫn hoặc hộp kênh kim loại này phải được trang bị biện pháp phòng cháy chữa cháy.
• Trong trường hợp sử dụng cáp chậm cháy hoặc chống cháy và đặt trong giếng hoặc rãnh cáp, không được phép sử dụng ống luồn kim loại hoặc hộp bảo vệ kênh kim loại kín.
• Khi sử dụng một lớp cách điện khoáng thì cáp chống cháy có thể được lắp đặt trực tiếp mà không cần bất kỳ biện pháp bảo vệ nào khác.
• Nếu lắp đặt ẩn, cần bọc đường ống và đặt trong một cấu trúc không cháy. Độ dày của lớp bảo vệ không được ít hơn 30 mm.
• Tuyến cáp phân phối điện áp chống cháy cần được đặt riêng biệt so với các đường dây phân phối khác trong các giếng và rãnh cáp khác nhau. Trong trường hợp khó khăn khi đặt trong cùng một giếng và rãnh cáp, cần đặt chúng ở cả hai bên của giếng và rãnh cáp. Đồng thời, các tuyến cáp phân phối điện áp phải là dây cáp điện chống cháy và được cách điện bằng khoáng chất.

Tiêu chí lắp đặt cáp chống cháy cho công trình

Để đảm bảo an toàn và phòng chống cháy nổ khi lắp đặt cáp, cần tuân thủ các biện pháp sau:

• Dây và cáp, cầu cáp và trục cáp phải được trang bị biện pháp chặn hoặc ngăn đám cháy hiệu quả.
• Dây và cáp nguồn và không phải nguồn cần được đặt riêng biệt và thực hiện biện pháp cách ly.
• Khi lắp đặt cáp chống cháy trong cùng một cầu cáp với dung tích vật liệu phi kim loại lớn hơn 14L/m, cần sử dụng biện pháp cách ly phù hợp.
• Trong trường hợp đặt cáp lộ thiên, nên sử dụng ống kim loại ở những vị trí đặc biệt, hạng nhất và hạng hai.
• Khi giấu dây, nên sử dụng ống kim loại hoặc ống nhựa cứng chống cháy và đặt trong kết cấu không cháy. Các đường dây thiết bị chữa cháy được giấu cũng phải đáp ứng yêu cầu về độ dày lớp bảo vệ không dưới 30 mm.
• Cáp cách điện khoáng có thể được đặt trong giá đỡ hoặc dọc theo tường.

Trong thiết kế điện tòa nhà, việc hiểu rõ các đặc điểm của dây và cáp và phân biệt mức độ quan trọng của tòa nhà và nguy cơ hỏa hoạn là quan trọng. Dựa trên các yếu tố này, chọn lựa dây và cáp phù hợp không chỉ đảm bảo an toàn mà còn tiết kiệm năng lượng và chi phí hợp lý.

Sự lựa chọn đúng vật liệu và cáp chống cháy không chỉ đảm bảo hiệu suất hoạt động mà còn giảm thiểu nguy cơ cháy nổ trong công trình. Hi vọng thông tin về cách bố trí lắp đặt cáp chống cháy cho công trình đã giúp bạn có những kinh nghiệm cần thiết để chọn mua và sửa dụng cho mục đích sử dụng của mình.
